自制小型手动三辊金属板材卷圆设备

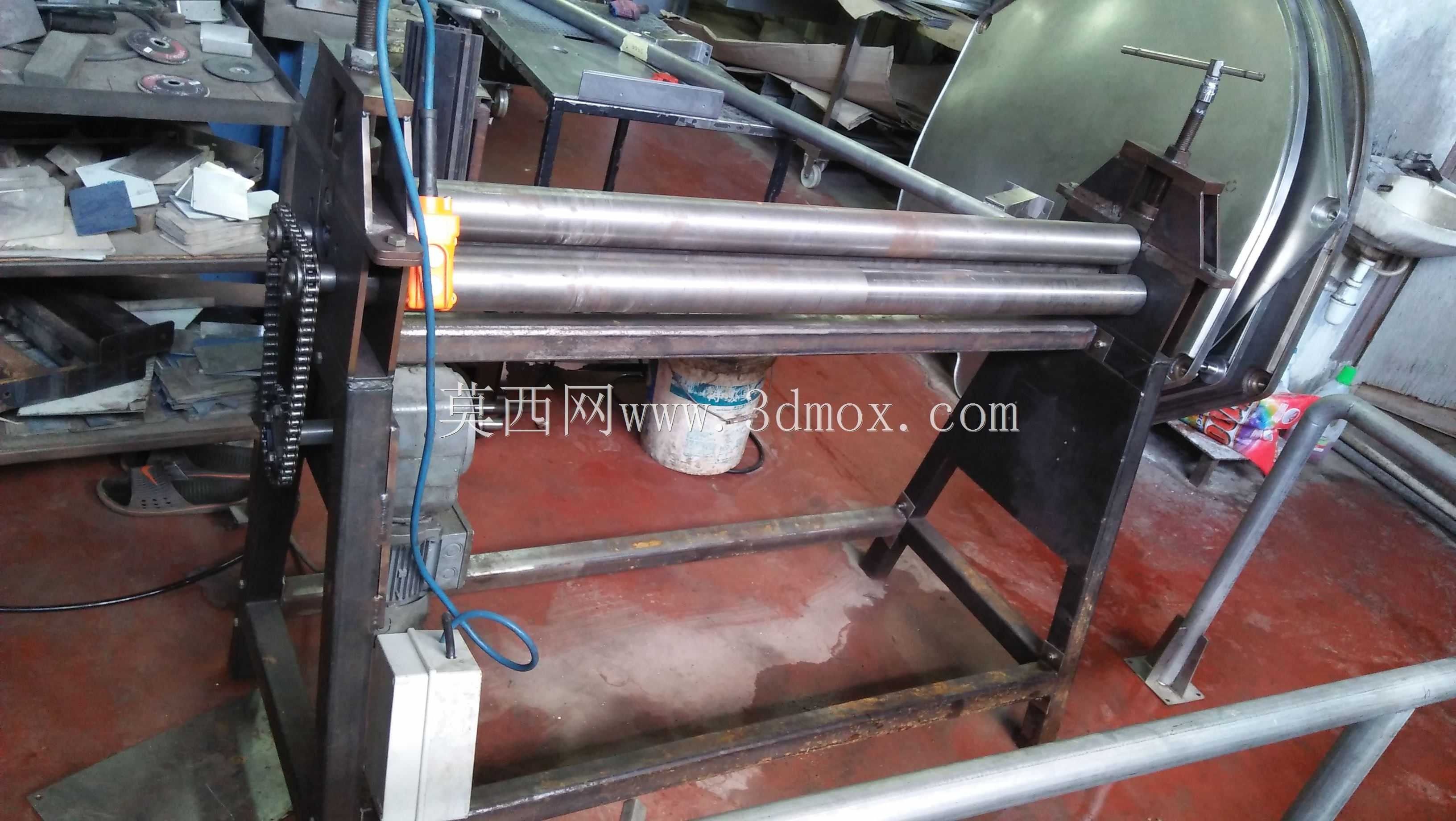

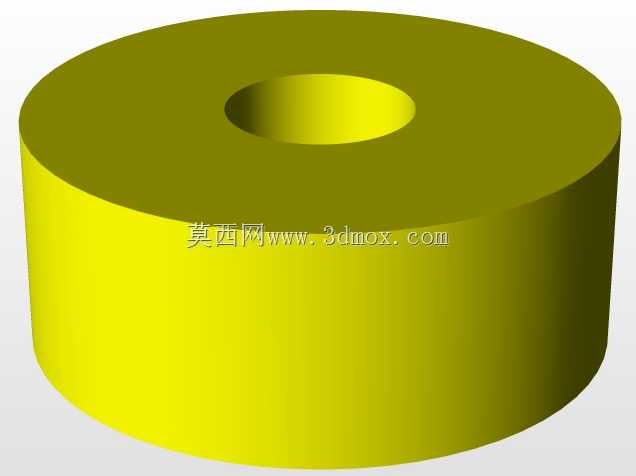

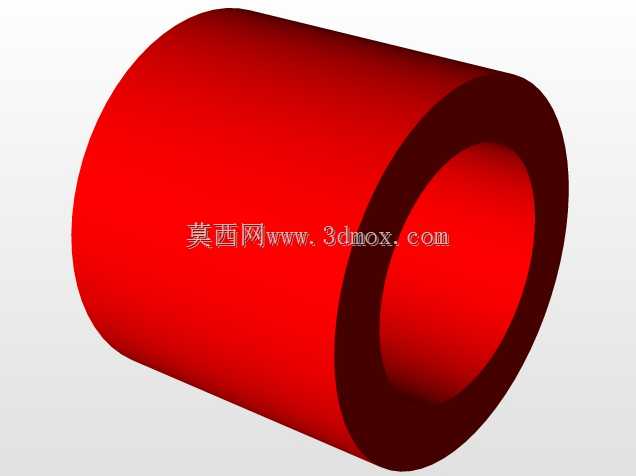

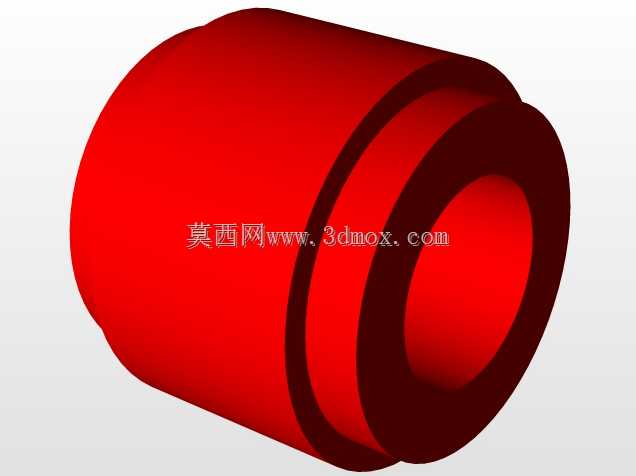

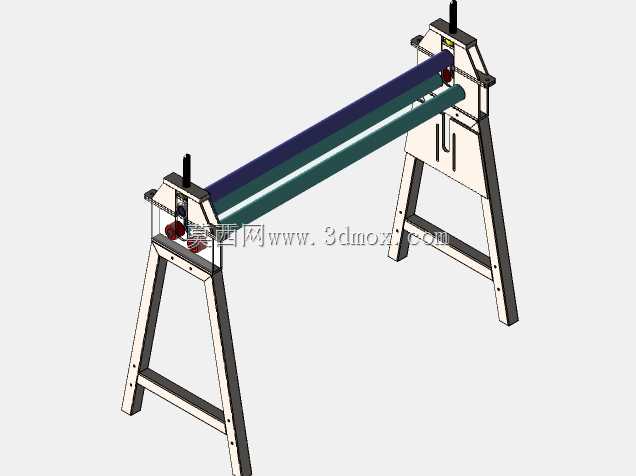

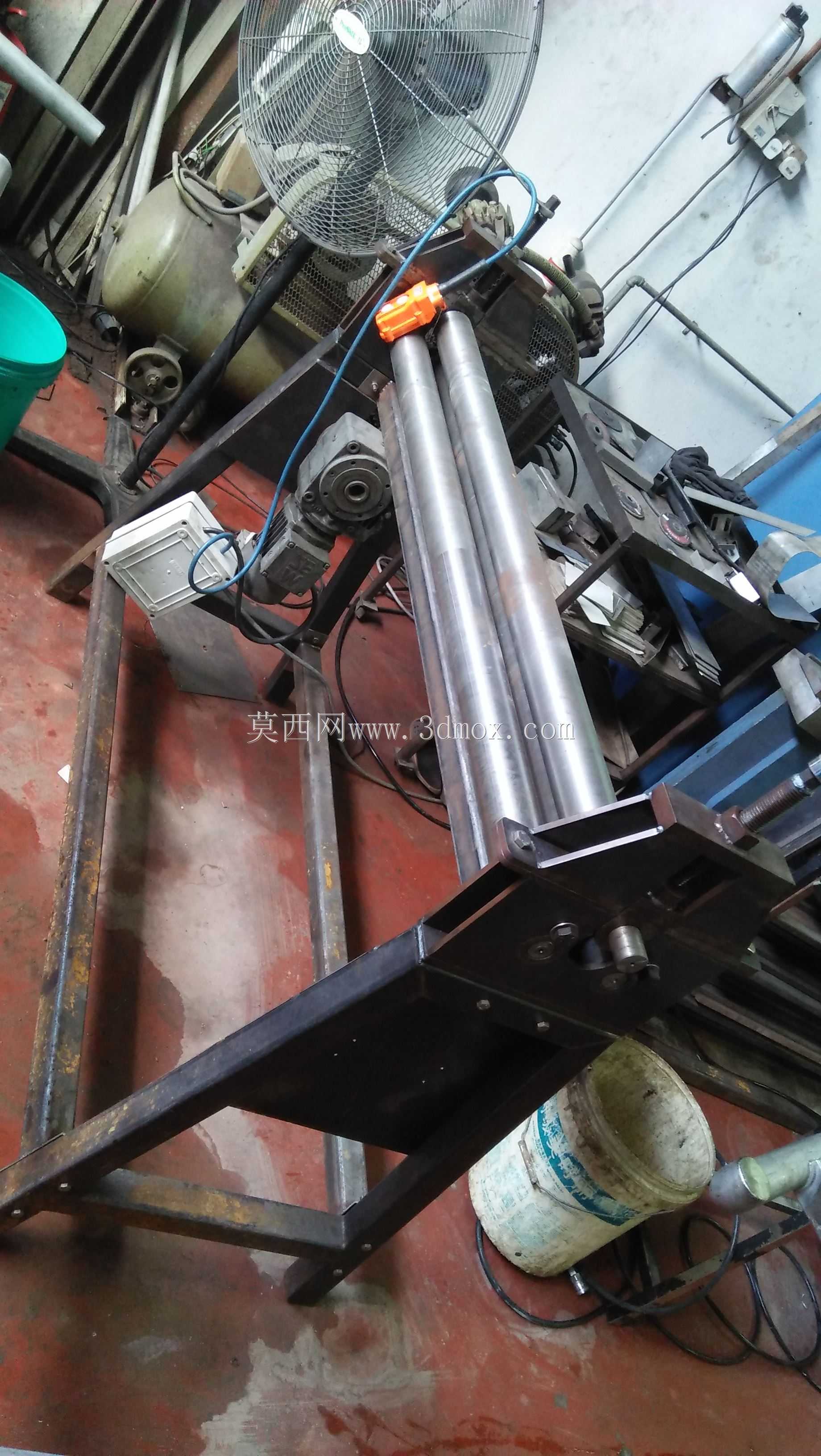

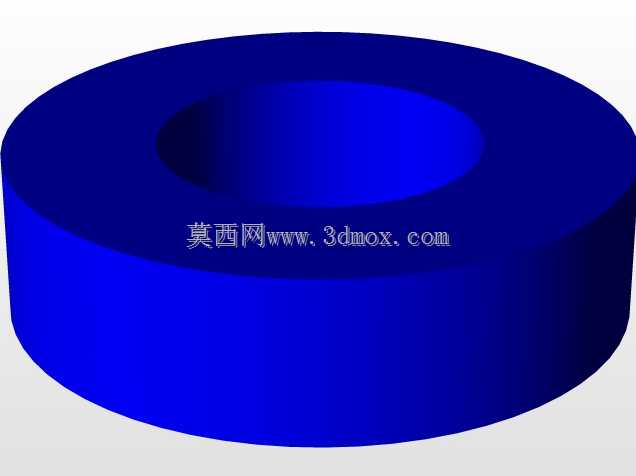

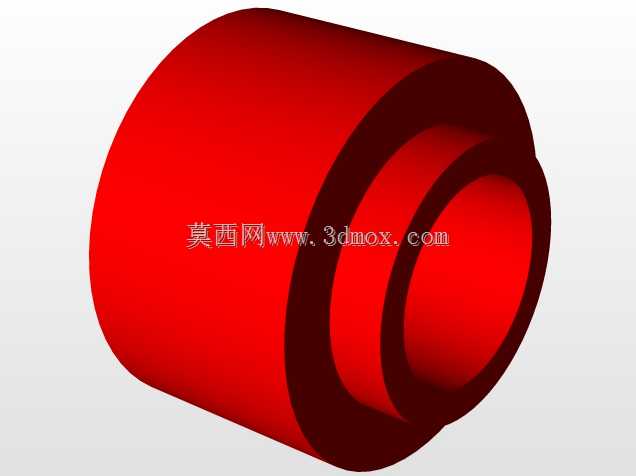

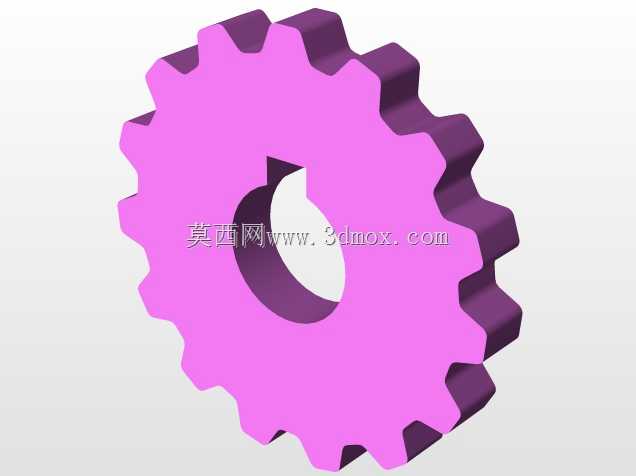

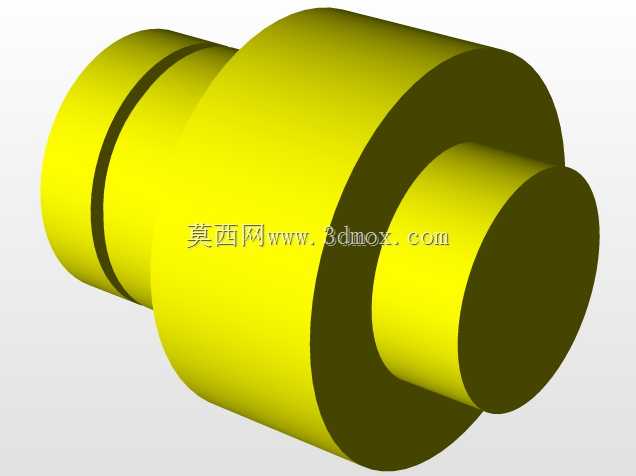

这款手动三辊卷制设备主要面向小型钣金加工、个体五金维修、通风管道制作、小型五金件加工等场景，可完成薄金属板材的卷圆、弧面成型作业，适配普通冷轧钢板、镀锌板、薄铝板等常见金属板材的小批量加工需求，尤其适合没有大型卷板设备的小型加工场所，能够灵活处理小尺寸工件的卷制需求，无需复杂的动力配套即可完成作业。设备核心采用三辊平行排布结构，三根平行的金属辊作为核心作业部件，通过手动驱动配合链条传动结构带动辊轴转动，作业时将待加工板材送入上下辊之间的间隙，通过调整上辊的下压量控制板材的弯曲曲率，随着辊轴的转动带动板材进给，逐步将平直板材卷制成所需曲率的弧形或者圆筒状构件，可加工不同直径的筒形工件，满足通风管、小型容器桶身、弧形钣金件的加工需求。整体设计采用框架式焊接机架结构，底部采用方管焊接形成稳定的支撑底架，保证作业过程中设备的稳定性，避免辊压受力时机架出现变形偏移；传动侧采用链轮链条传动结构，将手动输入的扭矩稳定传递到作业辊轴，传动结构简单可靠，维护成本极低，日常仅需对链条、辊轴转动部位加注润滑脂即可保证长期顺畅运行。设备操作侧设置有手轮调节结构，可精准调整上辊的下压位置，以此适配不同厚度板材、不同卷制曲率的加工需求，调节过程顺滑无卡滞，能够根据加工需求逐步微调下压量，避免单次下压量过大造成板材折损或者辊轴变形。从安装边界来看，设备整体占地尺寸紧凑，无需专门的混凝土基础固定，放置在平整的硬质车间地面即可投入使用，底部机架的支撑腿可根据地面平整度微调，保证辊轴处于水平作业状态；设备整体高度适配成年人站立操作的人机工程高度，操作人员无需弯腰或者登高即可完成板材送入、辊压进给、曲率调整的全流程操作，进料侧预留足够的操作空间，可适配长度在设备辊轴有效行程内的各类板材，出料侧无多余结构遮挡，卷制完成的工件可顺畅取出。设备的辊轴采用实心圆钢加工而成，表面经过精车处理保证圆柱度，辊压过程中不会划伤板材表面，保证成型后工件的表面质量；机架焊接后经过时效处理，消除焊接内应力，长期承受辊压载荷也不会出现机架变形，保证辊轴的平行度长期稳定，避免卷制过程中板材出现跑偏、曲率不均的问题。这款设备没有复杂的电控、液压系统，整体结构简单可靠，故障率极低，即使是没有专业设备维护经验的操作人员也能快速上手使用，非常适合小型加工场景下的灵活加工作业，能够替代大型卷板设备完成小尺寸、小批量的卷板作业，大幅降低小型加工场所的设备投入成本。
