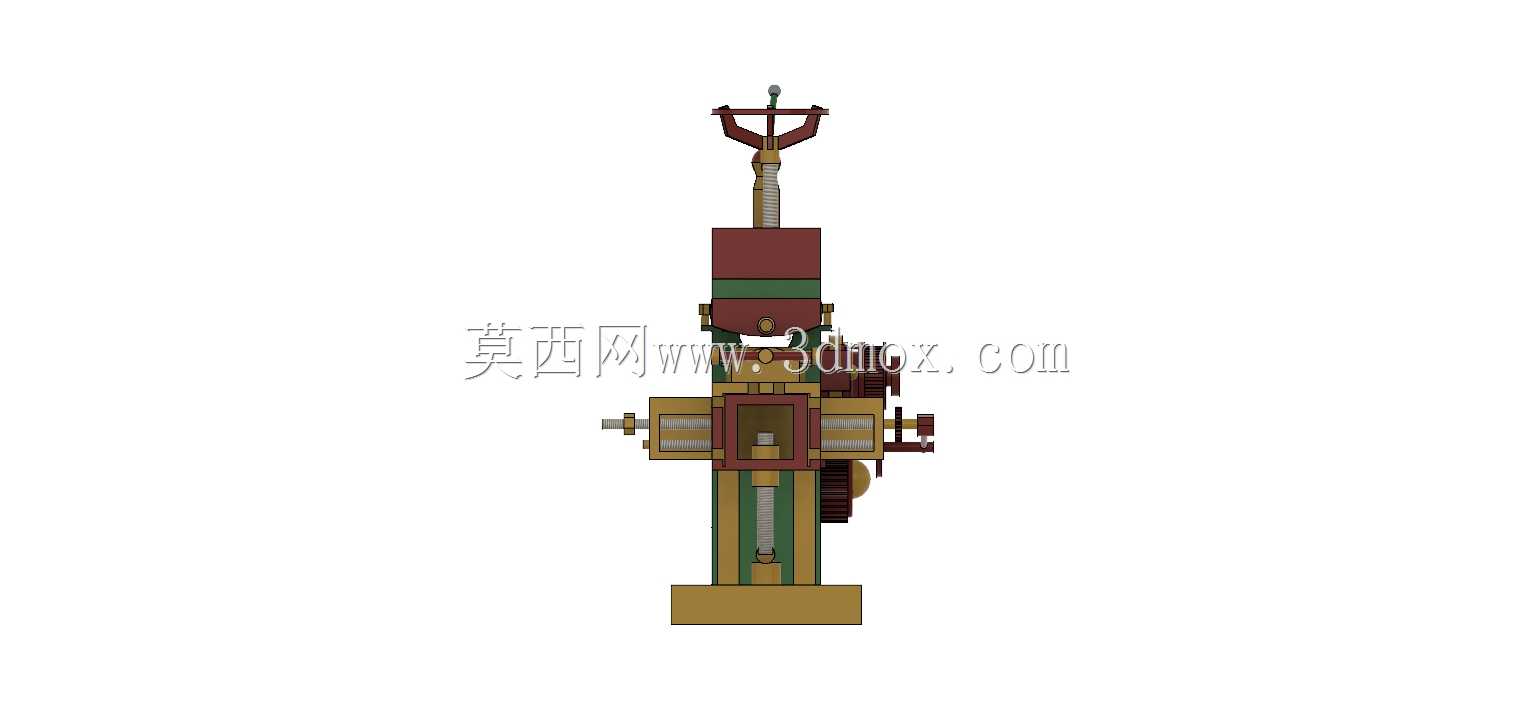

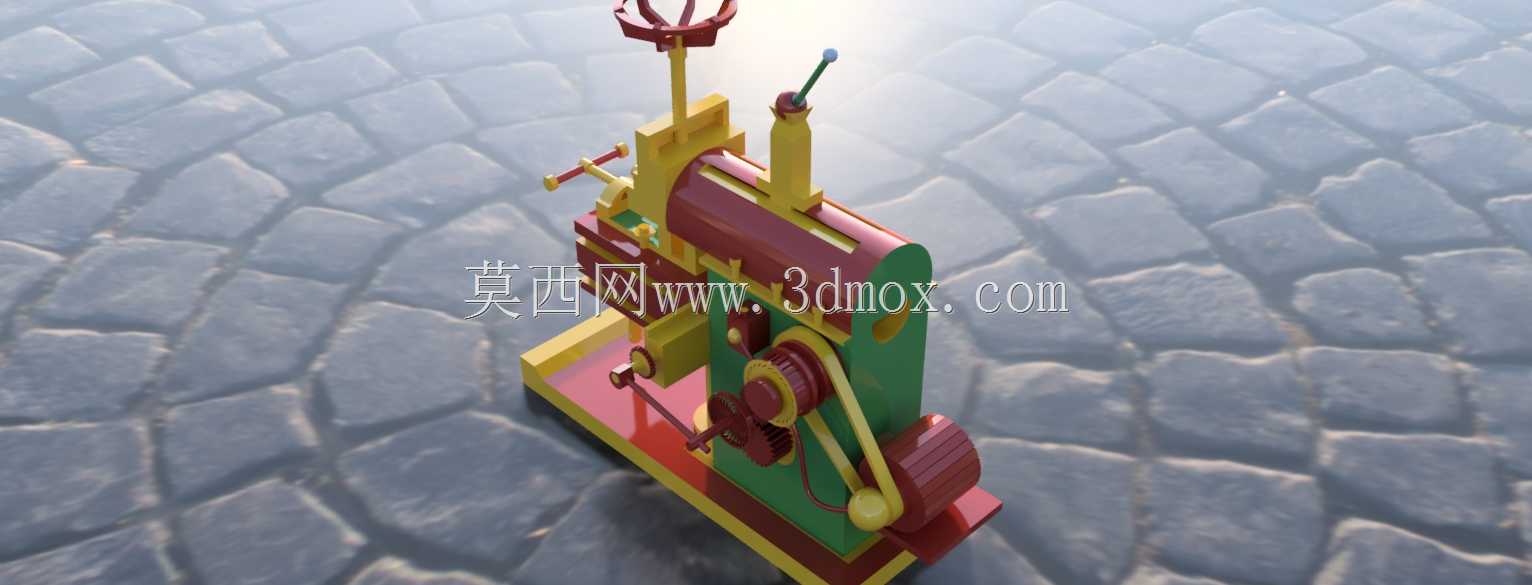

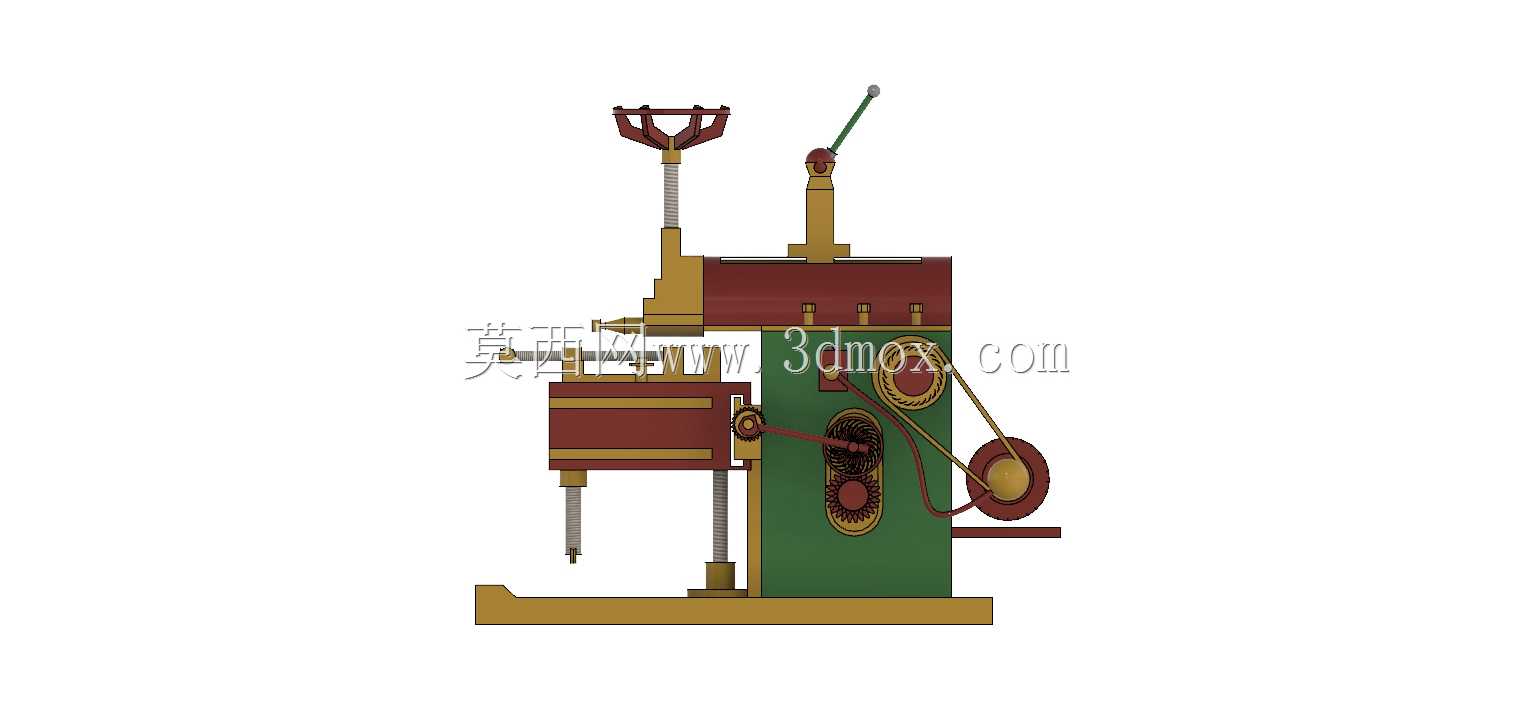

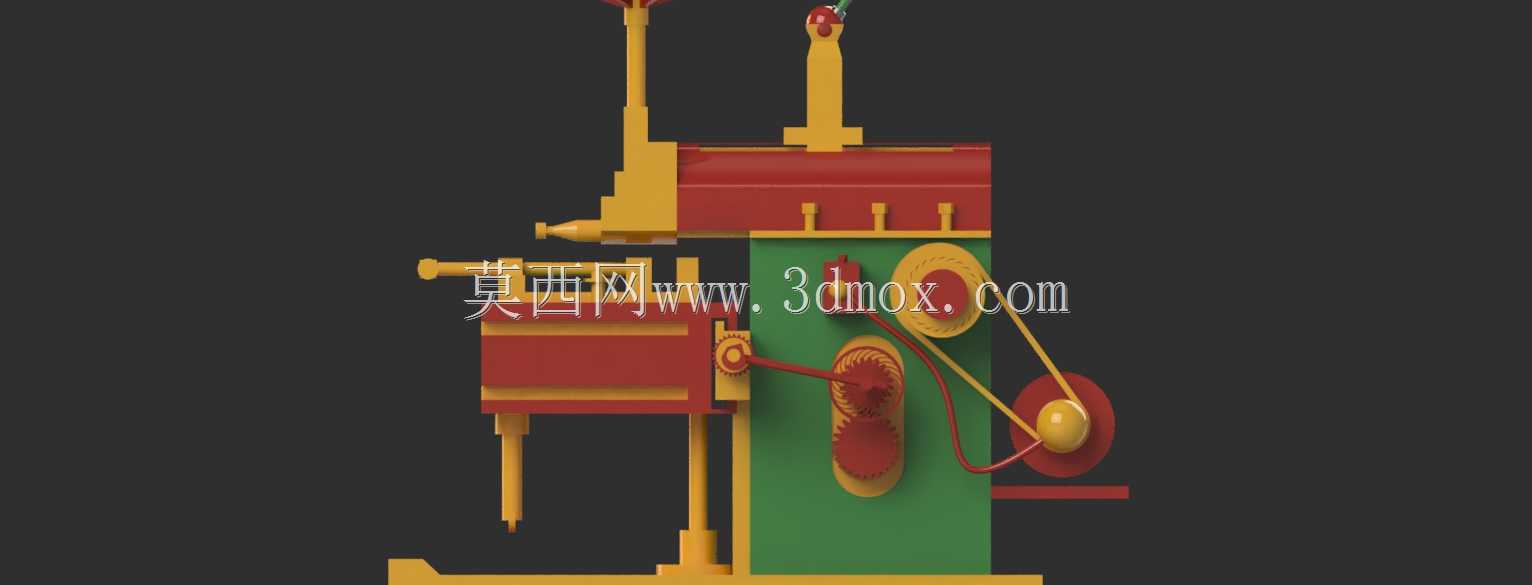

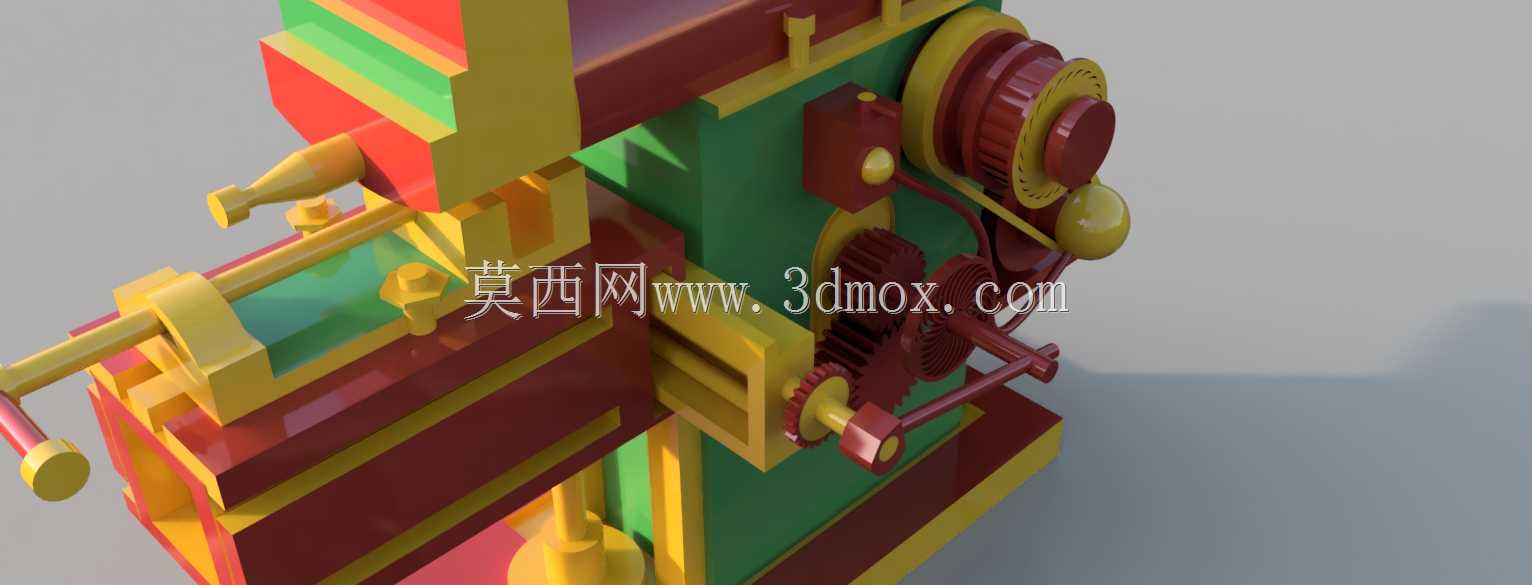

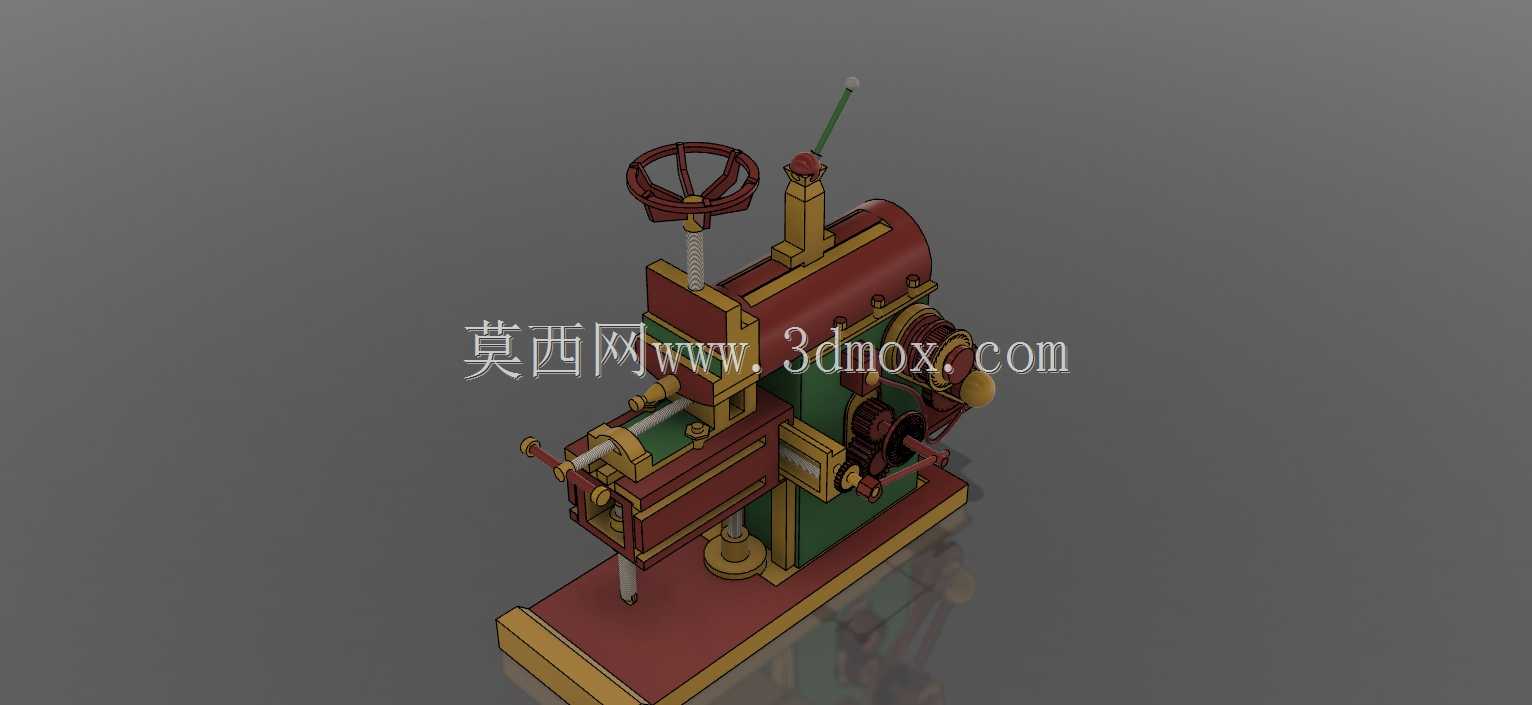

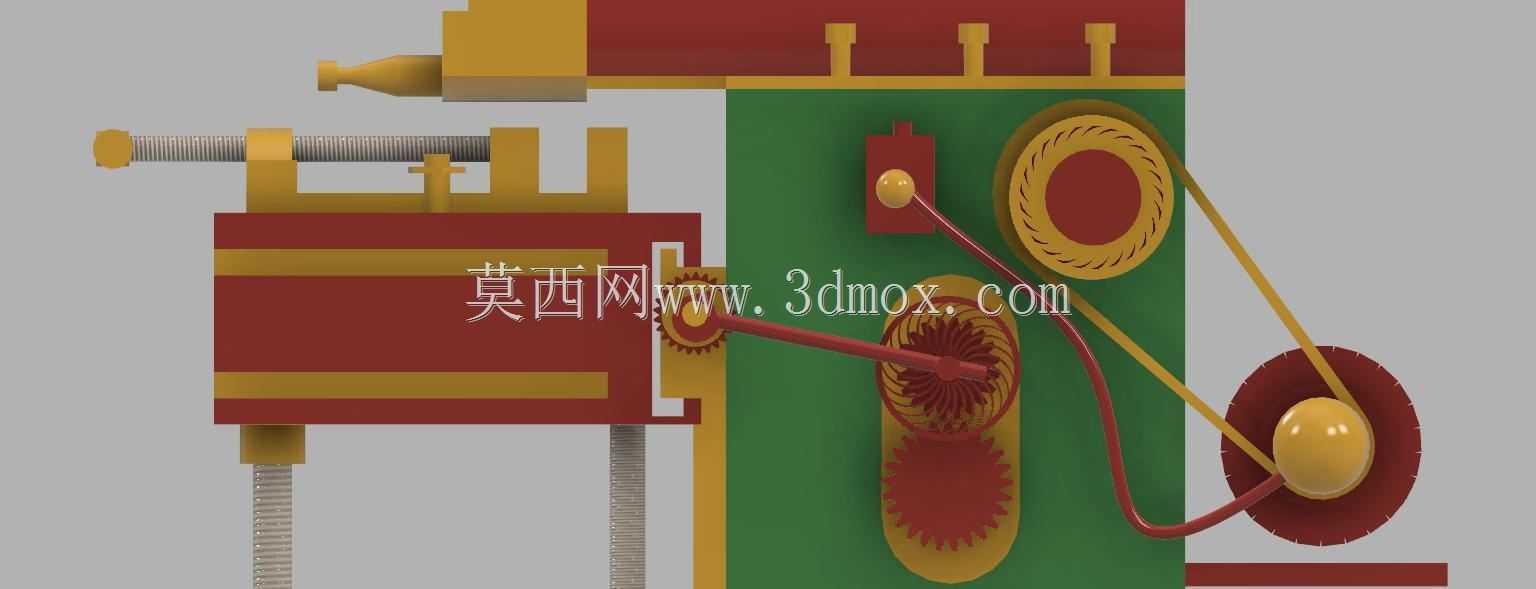

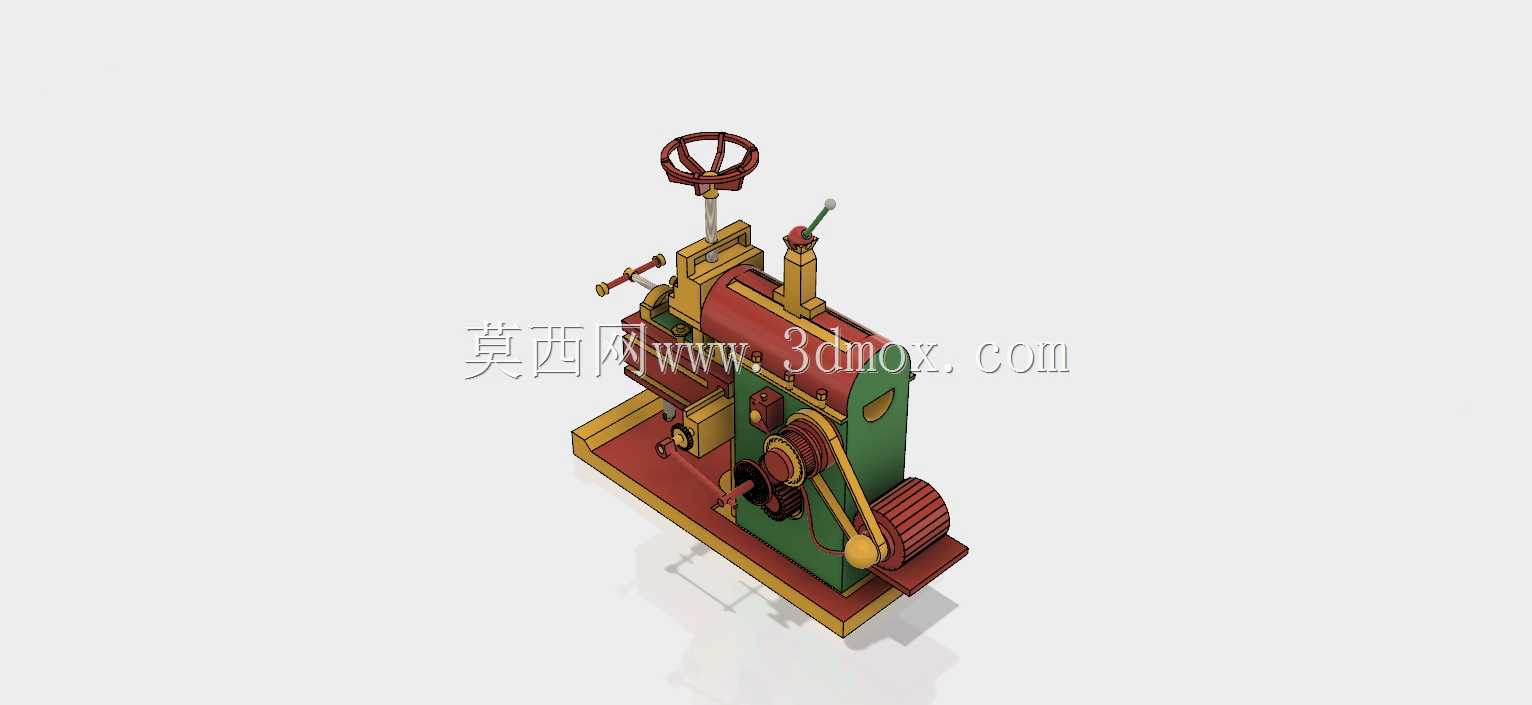

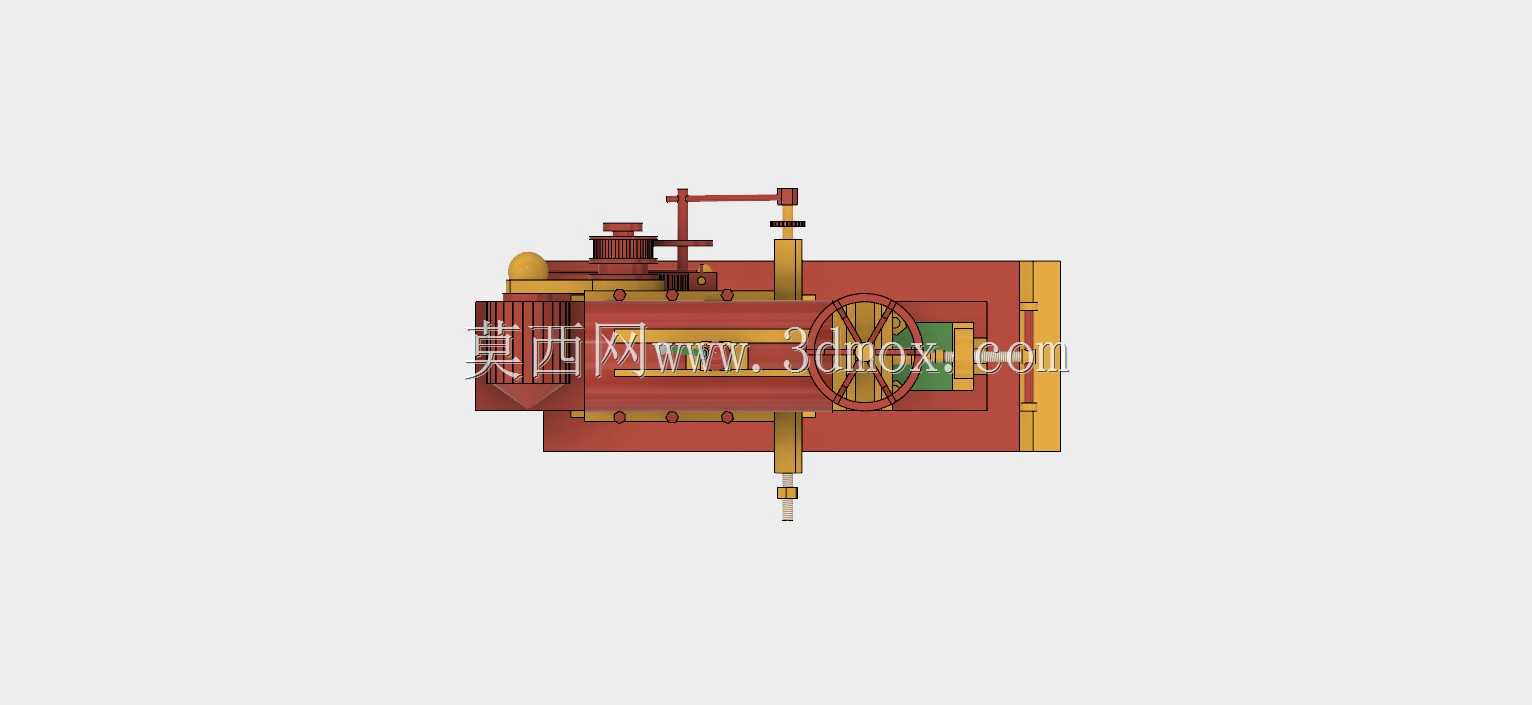

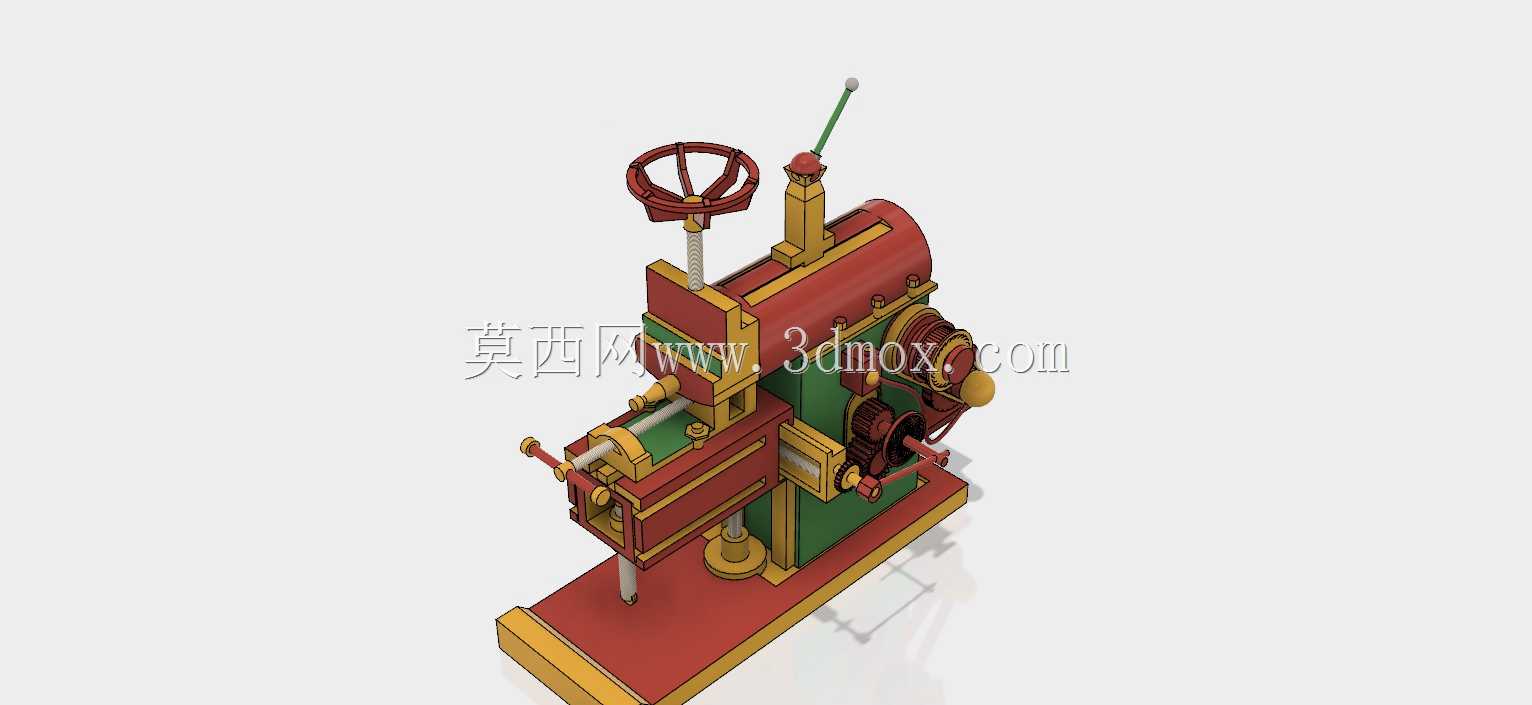

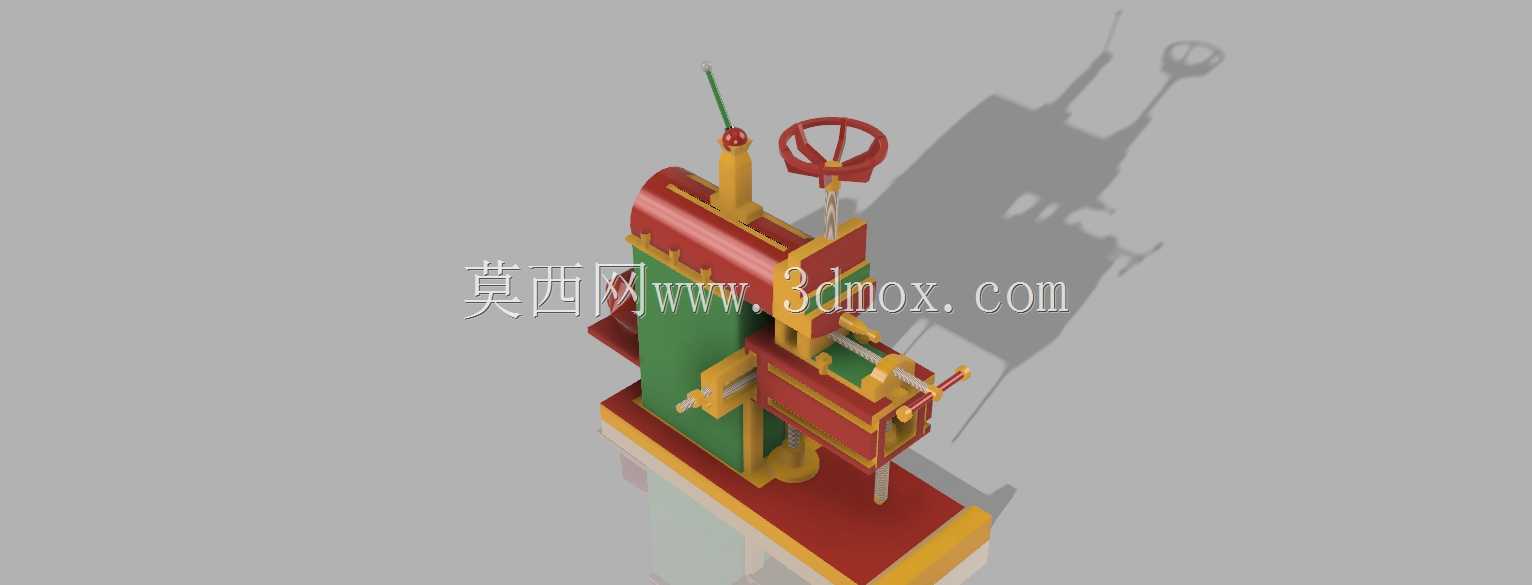

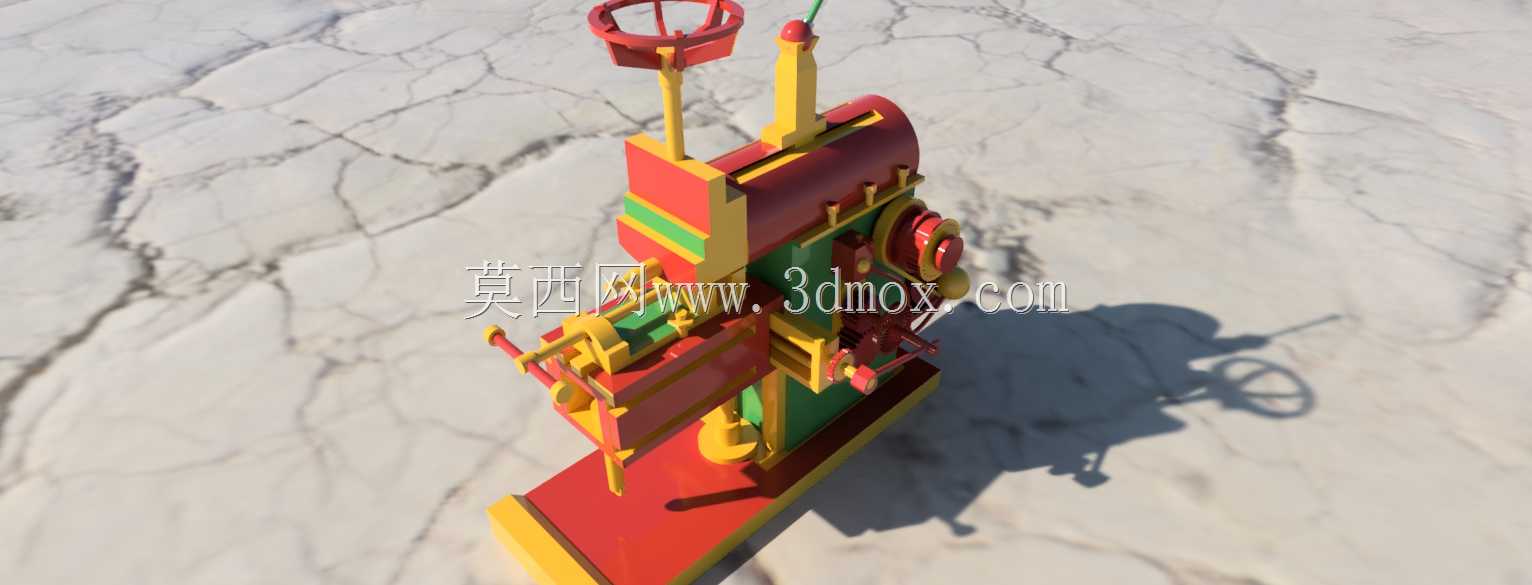

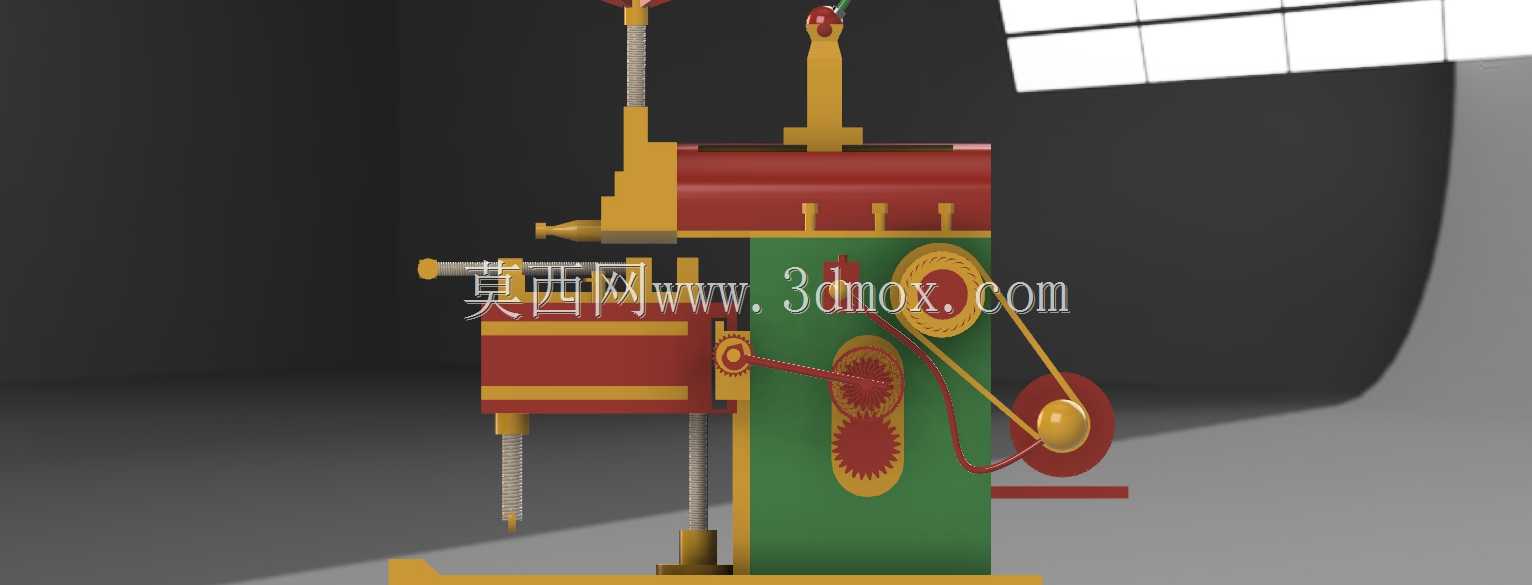

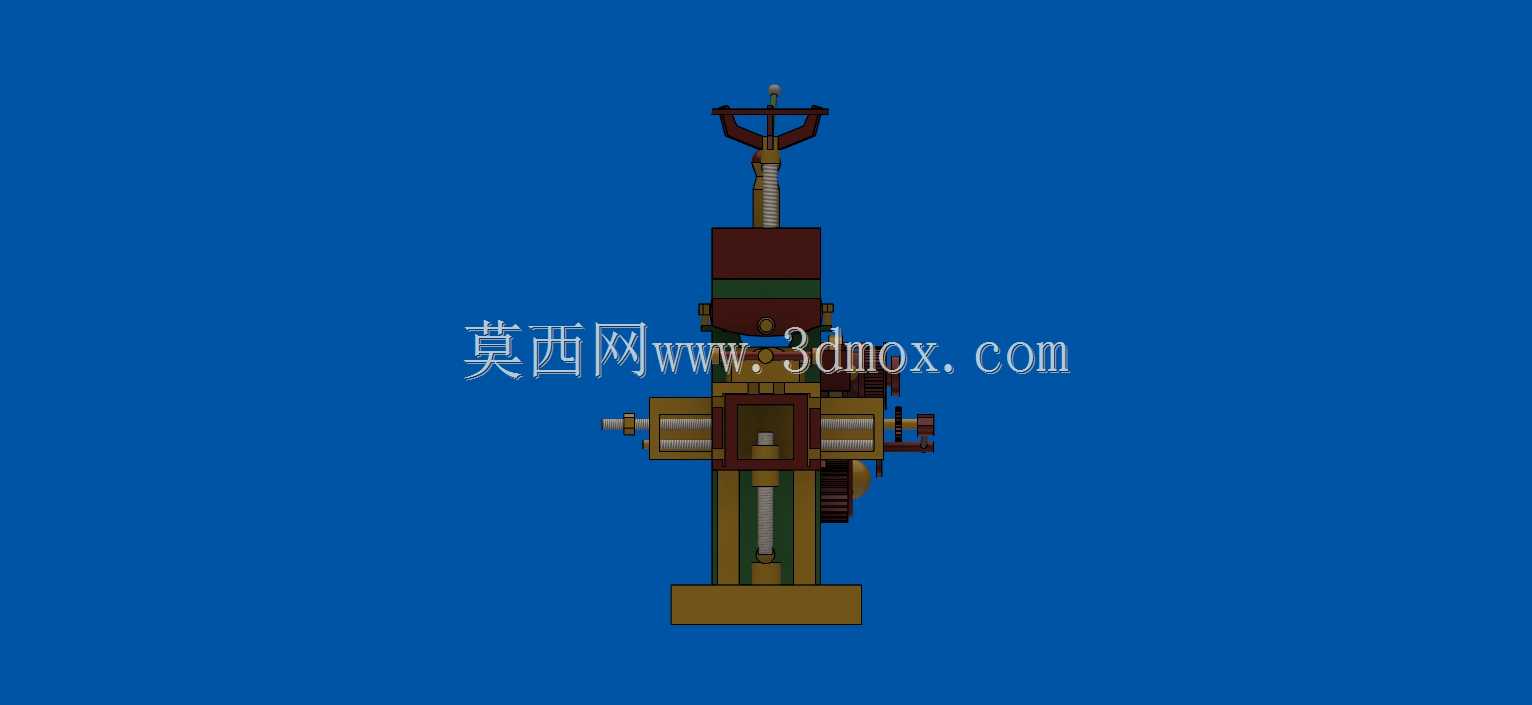

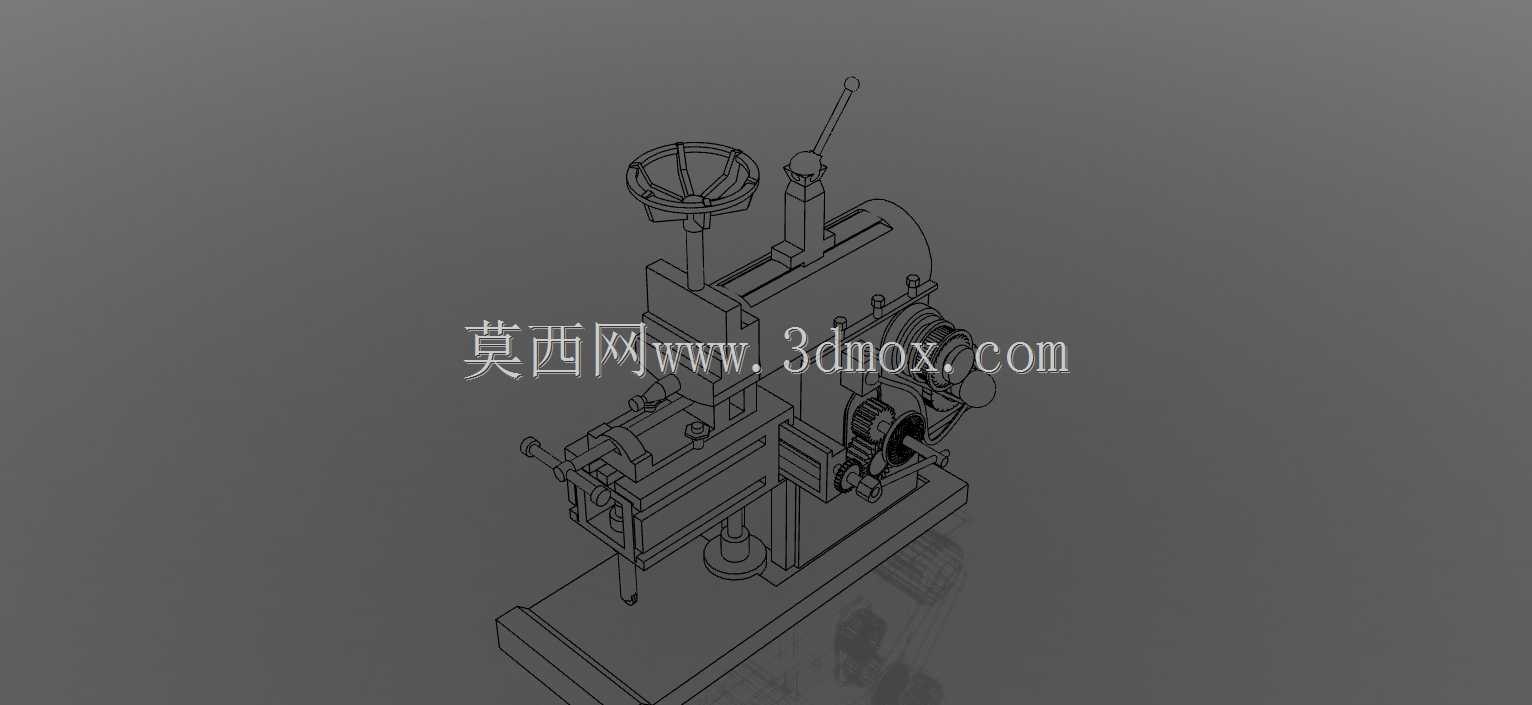

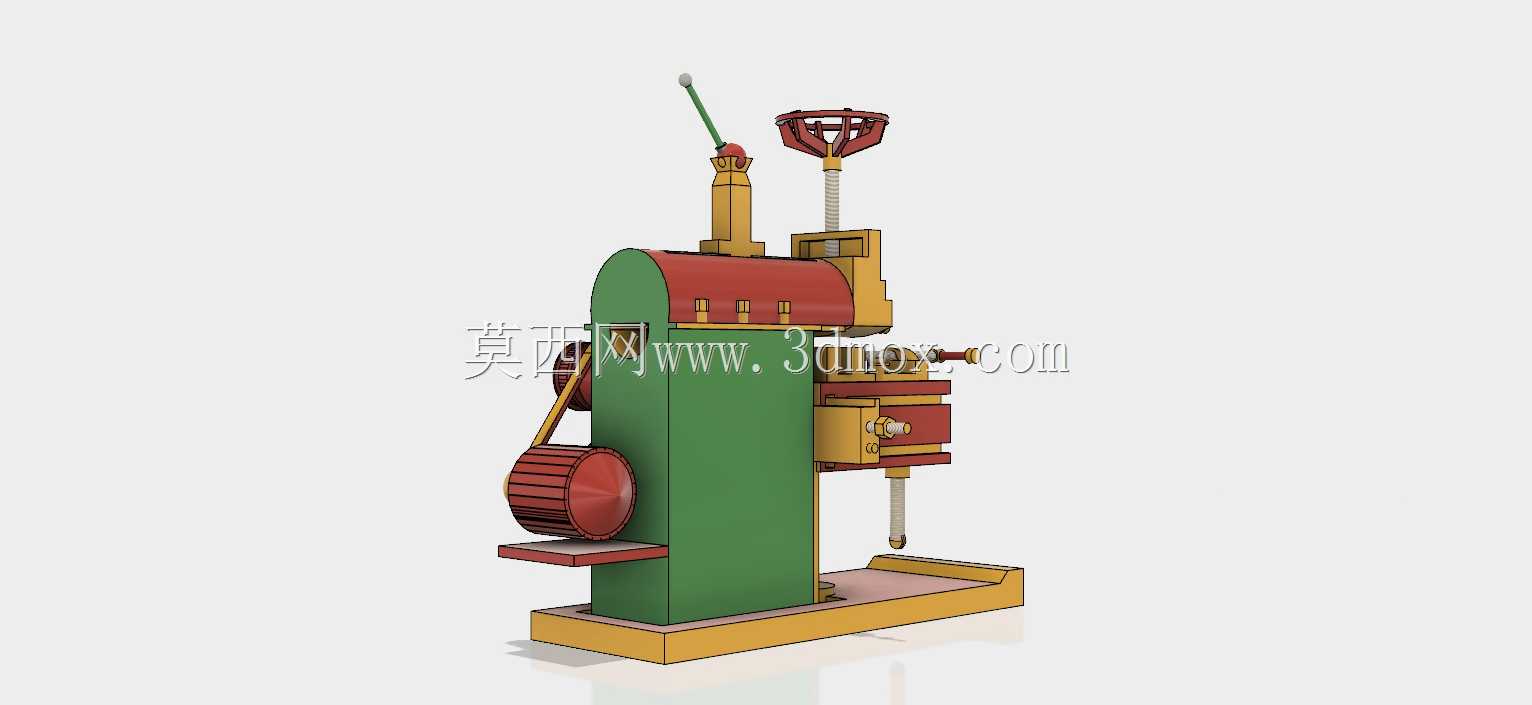

彩色重构款牛头刨床结构设计方案

这款牛头刨床主要应用于机械加工车间的单件小批量金属切削场景，可完成平面、沟槽、成型面的刨削加工作业，适配中小型金属零件的粗加工与半精加工工序，在五金加工、设备维修、工装制造等场景中承担基础切削任务，能够对铸铁、碳钢、有色金属等多种常见金属材料进行加工，加工过程中通过滑枕带动刀具做直线往复运动，配合工作台的间歇进给完成切削动作，相比大型铣削设备，在窄长平面、T型槽、燕尾槽等特征加工上具备更高的性价比与操作灵活性。设备核心功能围绕直线切削逻辑设计，滑枕的往复运动采用曲柄摇杆机构实现，可通过调整曲柄半径适配不同的行程长度，满足不同尺寸工件的加工需求；工作台具备横向、垂直方向的手动与自动进给能力，可配合刀架的角度偏转完成斜面、成型面的切削作业，刀架配备抬刀机构，在滑枕回程时可自动抬起刀具，避免回程过程中刀具划伤已加工表面，保障加工面的平整度。本次重构设计在保留传统牛头刨床核心传动逻辑的基础上，对外部结构做了模块化拆分，将传动腔、滑枕导轨、工作台支架、进给操作组件做了独立的结构划分，各部件之间通过螺栓定位连接，既方便日常维护时的部件拆解更换，也优化了整体的受力分布，降低长期运行过程中的结构形变风险。外形设计上采用了紧凑的立式布局，整体安装边界控制在长1.2米、宽0.8米、高1.5米的范围内，底部采用一体化铸造床身作为支撑基座，可直接固定在混凝土地基上，无需额外搭建复杂安装平台，设备操作侧预留了0.6米以上的操作空间，方便操作人员完成工件装夹、行程调整、进给控制等操作；滑枕的最大行程可达600毫米，工作台最大承载重量为200千克，可适配绝大多数中小型零件的刨削加工需求。传动系统全部内置在床身腔体内部，外部仅保留操作手柄、调节手轮等交互部件，既可以避免切削过程中飞溅的切屑进入传动结构造成磨损，也能降低传动部件运行时的安全风险，外露的操作部件采用了辨识度较高的配色区分，不同功能的操作手轮、锁紧手柄采用差异化色彩标识，可降低操作人员的误操作概率，提升作业过程的安全性与操作效率。
