打印机基座标签注塑模具三维设计

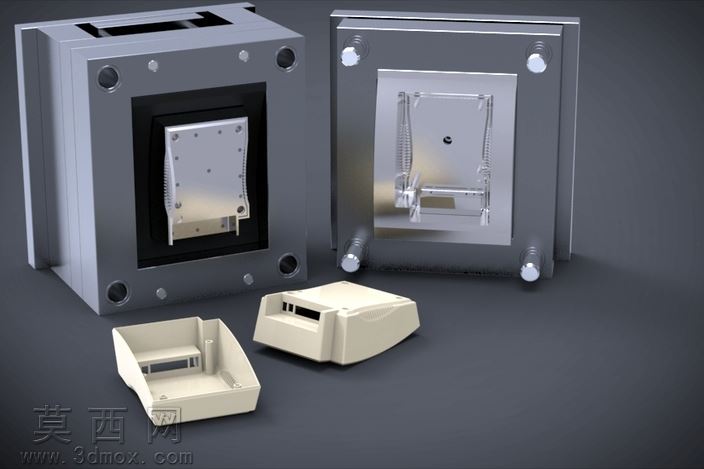

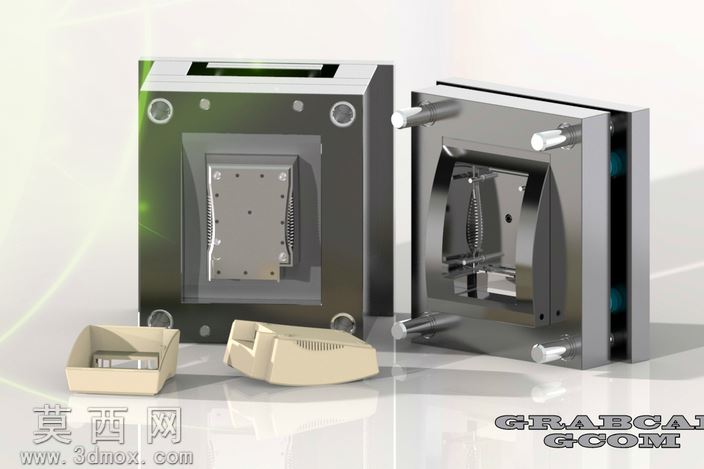

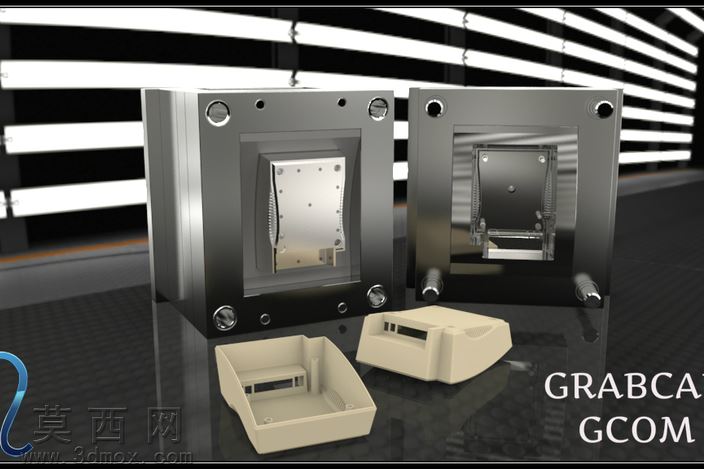

本套模具为打印机基座标签类塑件的注塑成型模具，整体采用标准两板模模架结构设计，建模过程中严格遵循注塑模具设计规范，先完成塑件产品的结构测绘与建模，针对标签塑件的薄壁、细微卡槽、表面平整度要求，对型腔与型芯的分型面做了顺滑过渡处理，避免注塑过程中出现飞边、缺料问题。建模阶段先搭建模架的整体装配框架，依次完成定模座板、定模板、动模板、动模座板的结构排布，合理布置导柱导套的安装位置，保证合模过程中的定位精度，避免型腔错位导致塑件尺寸超差。针对塑件的外观面要求，型腔部分采用抛光级材质模拟，型芯部分针对塑件内部的卡扣、定位柱结构做了精准的特征还原，同时设计了合理的脱模斜度，保证开模后塑件可以顺利脱出，不会出现顶白、拉伤问题。冷却水路设计围绕型腔与型芯的成型区域做环绕式排布，保证注塑过程中模温均匀，减少塑件的翘曲变形，提升成型良品率。浇口位置选择在塑件的非外观面侧，采用侧浇口进料方式，既可以保证熔体填充过程平稳，避免出现喷射、流痕问题，也方便后续浇口凝料的去除，减少后处理工作量。渲染阶段对模具金属部件采用镜面钢材材质，还原模具钢的抛光质感，对成型出的塑件采用米黄色ABS材质模拟，还原真实塑件的哑光质感，通过光影调整清晰展示模具的开合状态、内部型腔结构以及成型塑件的成品形态，完整呈现整套模具从结构设计到成型效果的全流程设计逻辑，可用于注塑模具结构学习、同类型塑件模具设计参考使用。
