标准两板型注塑模具三维结构设计

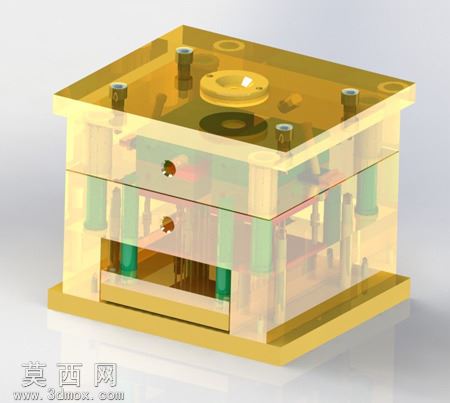

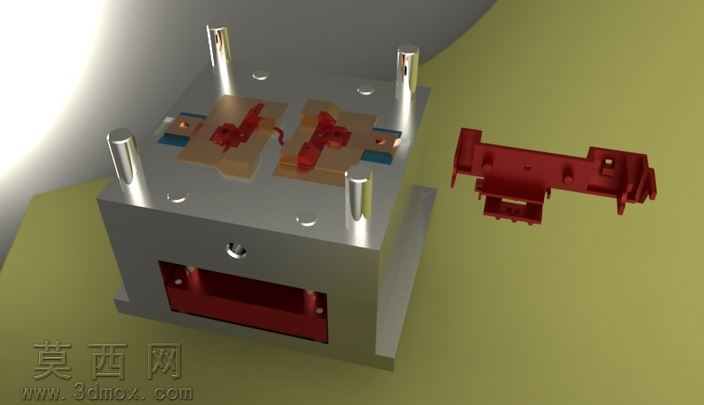

本模型为典型两板结构注塑模具的完整三维设计成果，建模过程严格遵循注塑模具设计的行业规范，以模架为基础逐层搭建各功能组件，完整还原了量产注塑模的全部核心结构。建模阶段采用自顶向下的设计思路，先确定模具的整体开模行程、模架尺寸与分型面位置，再依次完成定模部分、动模部分的组件细化，所有零件的装配约束完全匹配实际模具的装配逻辑，可清晰演示模具的开模、合模动作流程。渲染表现上，对模架的上下模板采用半透明黄色工程塑料材质进行表现，既能够直观展示模架的整体外形轮廓，又可以清晰透视模具内部的导柱、导套、复位杆、冷却水道、型腔型芯等内置结构，避免实体材质遮挡内部装配关系；对内部的顶杆、导柱、复位杆等金属功能零件采用金属质感材质区分，不同功能零件的材质差异清晰，可快速识别各组件的功能属性。结构设计上，该模具采用标准侧浇口进料形式，定模侧设置浇口套定位环，与注塑机射嘴位置精准匹配，内部开设的冷却水道环绕型腔布置，可在注塑成型过程中实现均匀快速冷却，缩短成型周期；动模侧设置完整的顶出机构，包含顶杆、顶针固定板、底板等组件，开模后可平稳将成型塑件从型芯上顶出，导柱导套组件沿模架四角对称布置，保证合模过程的定位精度，避免合模错位损伤型腔。整个模型的各零件尺寸参数符合常规注塑模具的设计标准，各组件之间无干涉问题，完整呈现了普通两板注塑模从浇注、冷却到顶出的全流程结构逻辑，可用于注塑模具结构教学、设计参考等场景，清晰展示注塑模具的内部构造与工作原理。
