锤式破碎机核心转子组件结构设计

该转子组件是锤式破碎设备的核心做功部件，主要应用于固废处理、矿山选矿、建材加工、再生资源回收等领域的物料破碎工序，可对中等硬度以下的脆性物料完成粗碎、中碎作业，适配塑料回收破碎、金属边角料粉碎、煤块破碎、石灰石细碎等多种生产场景，是破碎生产线中直接参与物料冲击、剪切、研磨做功的核心单元。

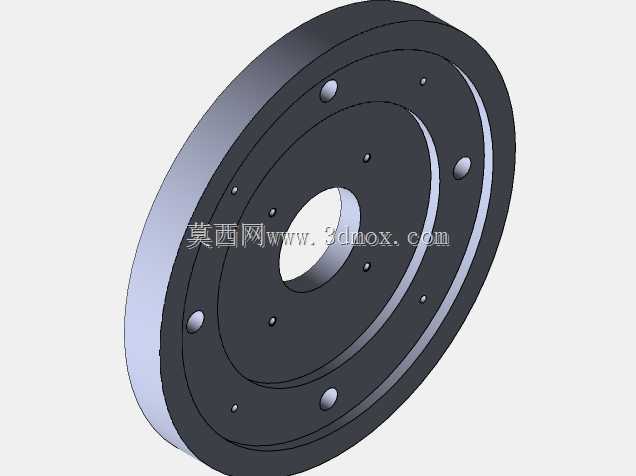

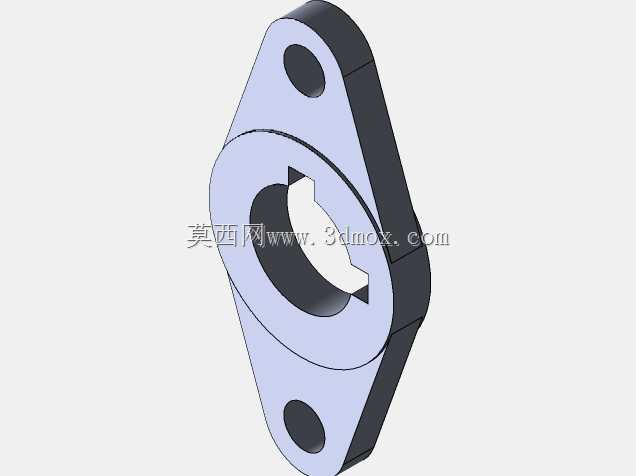

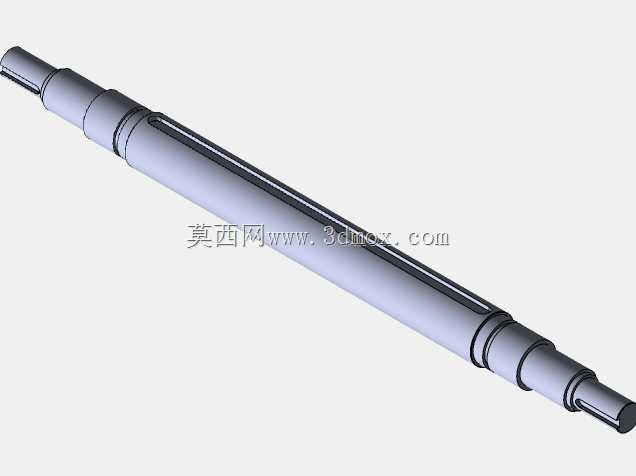

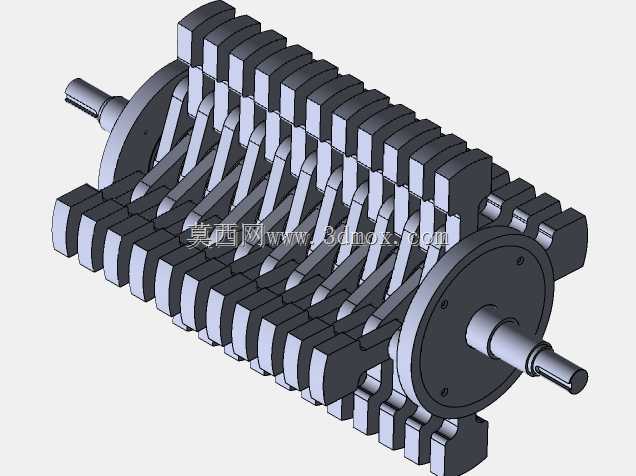

整套转子采用多排锤盘叠装的结构设计，核心主轴采用阶梯轴结构，两端预留标准轴承安装位与传动连接轴段，可直接适配常规滚动轴承座与联轴器、带轮等传动部件，安装时需保证两端轴段的同轴度公差控制在合理区间，避免运转过程中出现偏磨、振动超差的问题。锤盘沿主轴轴向等距排布，相邻锤盘之间通过间隔套定位，保证每一组锤头的安装间隙均匀，避免作业过程中出现锤头干涉、物料卡滞的问题。锤头采用铰接式安装结构，通过销轴固定在锤盘的安装槽内，运转时可在离心力作用下向外甩开，对进入破碎腔的物料形成高速冲击，同时遇到不可破碎的硬物时可绕销轴小幅回转避让，降低刚性冲击对主轴、锤盘的结构损伤，提升设备运行的可靠性。

从结构布局来看，该转子整体为回转对称结构，动平衡设计贯穿整个建模过程，每排锤头的重量差控制在极小范围内，避免高速运转时产生过大的离心振动，降低设备运行时的噪音与轴承负载。转子的径向尺寸需匹配破碎腔的内部间隙，保证锤头与腔体内衬板、篦板之间的距离符合出料粒度要求，轴向尺寸则需适配破碎腔的宽度，保证进料宽度范围内的物料都能被锤头有效击打，避免出现破碎死角。安装时需保证主轴水平度，两端轴承座的安装平面需处于同一水平面，传动端与动力单元的对中精度需符合装配要求，避免运转时出现额外的轴向力与径向力，延长轴承与密封件的使用寿命。

在实际作业过程中，转子随主轴高速回转，带动铰接的锤头做圆周运动，物料从进料口进入破碎腔后，首先受到高速运动锤头的冲击作用初次破碎，获得动能的物料高速冲向腔体内衬板发生二次碰撞破碎，同时粒径小于锤头与篦板间隙的物料会及时排出，粒径较大的物料则在篦板上方继续受到锤头的冲击、研磨、剪切作用，直到粒径符合要求后通过篦缝排出。该转子结构的锤头磨损后可单独更换，锤盘磨损后也可根据损耗情况单独替换，降低了设备的后期维护成本，同时多排密集锤头的布局提升了单位时间内的击打频次，可有效提升破碎作业的处理效率，保证出料粒度均匀稳定。
