不锈钢90度转角带式输送设备结构设计

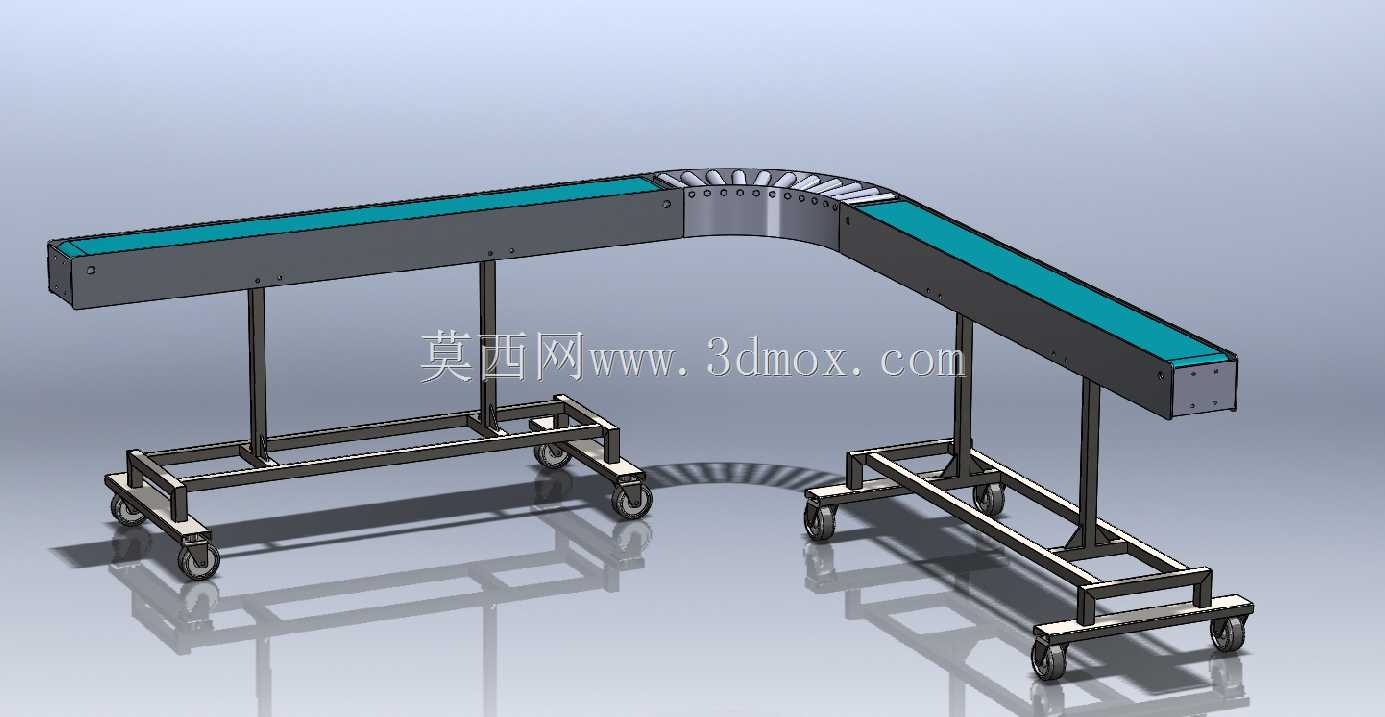

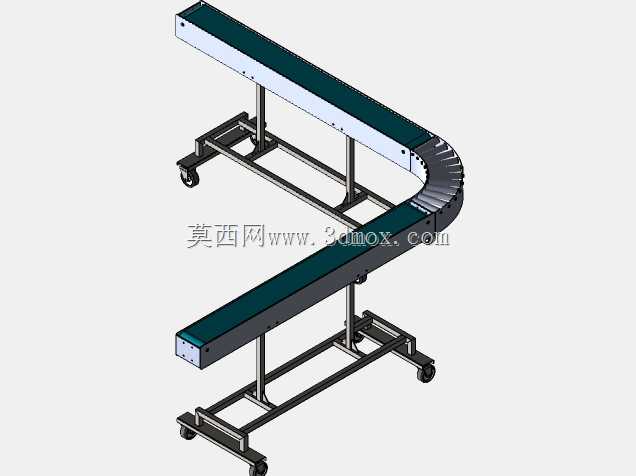

这款转角输送设备主要面向生产车间内的流水线布局改造场景，解决车间内受场地限制无法布置长直输送线的痛点，可实现物料在两条垂直布置的输送线之间的平稳转向转运，广泛适用于食品加工、电子组装、包装生产、日化品制造等行业的散料、盒装、袋装、小型工装托盘类物料的传输作业，能够在不额外占用过多车间通道空间的前提下，完成输送路径的90度转向衔接，有效压缩生产线的整体占地长度，优化车间内的生产动线布局。设备整体采用两段直段输送架搭配中间圆弧转角段的组合结构，两段直段架体均采用不锈钢方管焊接成型，底部配备带刹车的万向脚轮，无需提前预埋固定地脚，可根据生产排产需求灵活调整设备摆放位置，适配临时生产线搭建、多品类共线生产的灵活布局需求，脚轮的刹车结构可在设备定位后锁定轮体，避免设备运行过程中出现移位偏移。中间转角段采用扇形排布的小直径托辊结构，配合两端直段的驱动辊实现皮带的平稳转向，避免皮带在转角位置出现跑偏、卡滞、物料滑落的问题，输送皮带采用耐磨损的防滑材质，可根据输送物料的特性更换不同表面纹理的皮带，比如输送光滑盒装物料可选用高摩擦系数的花纹带，输送食品类物料可选用符合食品接触标准的PU材质皮带。设备的支撑腿采用可调节高度的结构设计，可根据前后对接的输送线高度差调整支撑腿的伸出长度，保证输送面与上下游设备的输送面处于同一水平高度，避免物料在转接位置出现磕碰、卡滞。架体两侧设置有可拆卸的防护挡板，可防止物料在输送过程中从侧边掉落，挡板采用快拆结构设计，日常维护清洁时无需工具即可快速拆卸，便于清理皮带表面残留的物料碎屑。设计过程中重点优化了转角位置的皮带受力分布，通过调整转角段托辊的排布角度与张紧结构的受力方向，降低皮带在转向位置的侧向拉扯力，延长皮带的使用寿命，同时在直段架体的下方设置有横向加强梁，提升整体架体的结构刚性，避免设备长时间承重运行后出现架体变形、输送面倾斜的问题。设备的安装边界预留了充足的维护空间，驱动电机布置在直段架体的端部外侧，日常检修、更换易损件时无需拆解主体架体即可完成操作，两段直段与中间转角段采用螺栓拼接的连接方式，可根据现场的布局需求调整直段的长度，适配不同的转角前后输送距离要求，整体结构兼顾了移动灵活性、运行稳定性与维护便捷性，能够很好地适配中小批量生产车间的柔性输送需求。
