双向棘轮快拧扳手结构设计展示

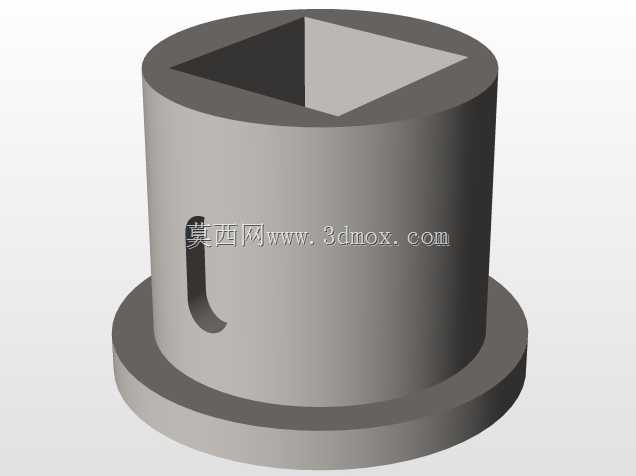

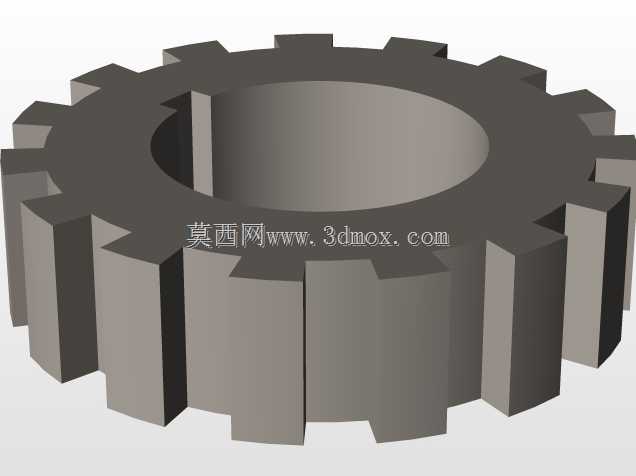

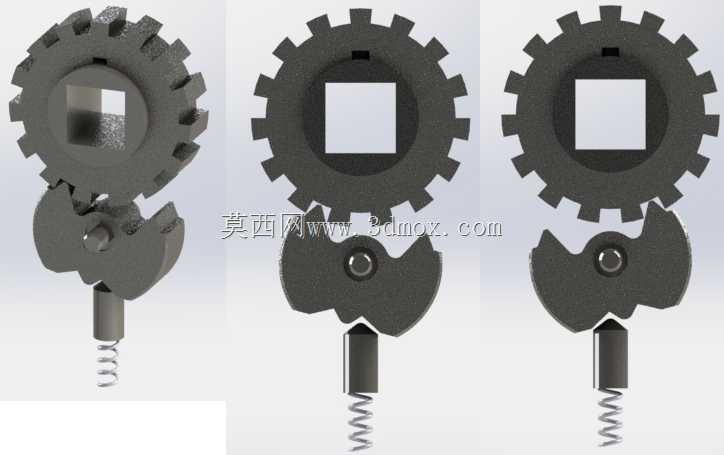

这款双向棘轮扳手是面向设备维保、装配作业场景开发的手动紧固工具，核心解决传统开口扳手、呆扳手作业时需要反复脱开套合螺母、小空间内操作角度受限的痛点，在机电设备装配、家电售后维修、自行车维保、小型机械拆装、家具组装等场景中都有广泛应用，尤其适合操作空间狭窄、无法完成整圈扳手转动的作业环境，能大幅降低反复调整扳手角度的无效动作，提升紧固与拆卸作业的效率。从功能特性来看，这款扳手依靠内置的棘爪与棘轮齿的啮合配合实现单向锁止、反向空转的效果，无需从螺母上取下扳手，只需小幅度往复摆动手柄即可完成螺母的旋紧或旋松操作，同时支持左右双向作业切换，通过调整棘爪的卡合位置，就能在同一安装状态下切换拧紧、拆卸两种工作模式，无需将扳手翻面重新套合螺母，适配不同方向的作业需求。从设计思路层面，这款扳手的核心传动部分采用棘轮棘爪结构，棘轮中心设置方形驱动孔，可适配对应规格的套筒或者直接套合同规格的方头紧固件，棘轮外圈的棘齿采用等距均匀分布的齿形设计，保证每次棘爪卡合的转动角度一致，最小作业摆角可以控制在很小的范围，适配狭窄空间的操作需求；棘爪部分采用弹性顶持结构，依靠内置的弹簧提供持续的顶紧力，保证棘爪始终与棘轮齿面紧密贴合，不会出现脱齿、打滑的问题，同时在反向转动时棘爪可以顺着齿面顺滑滑过，不会出现卡滞感；手柄部分与棘轮主体采用刚性连接，握持端做了适配人手握持的形态设计，传递扭矩时受力均匀，不会出现应力集中导致的结构断裂问题。从安装与尺寸边界来看，这款扳手的棘轮外径根据适配的紧固件规格做了匹配设计，中心方孔的尺寸精度控制在合理公差范围内，保证与紧固件或者套筒配合时不会出现过大旷量，避免转动时磨损紧固件棱角；整体结构的径向尺寸紧凑，不会因为结构冗余导致无法伸入狭窄的安装空间，轴向厚度控制在较薄的水平，适合在紧固件周边间隙较小的场景下使用；棘爪与弹簧的安装位置完全内嵌在扳手主体结构内部，没有外凸的零散部件，作业时不会与周边的零部件发生剐蹭干涉，整体结构可靠性高，日常使用过程中无需复杂维护，只要定期清理齿面夹杂的金属碎屑、灰尘即可保证长期顺畅使用。在实际作业过程中，这款扳手相比传统扳手能减少至少六成的无效调整动作，尤其是在连续拆装多组同规格紧固件的流水线作业、或者设备内部深处紧固件拆装场景下，作业效率提升效果十分明显，同时双向切换的设计也减少了作业过程中换手、调整扳手方向的操作，降低了作业疲劳度。
