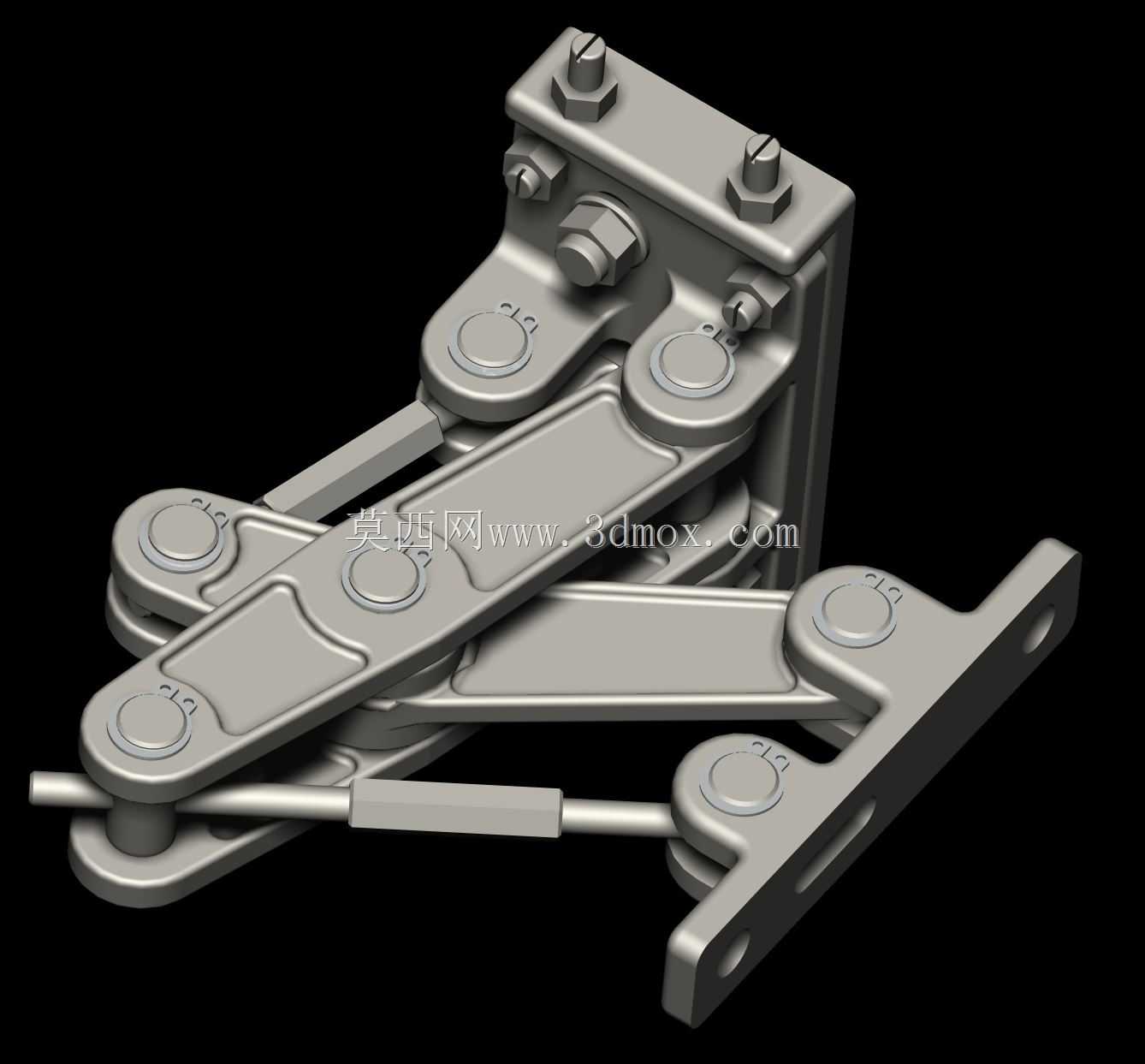

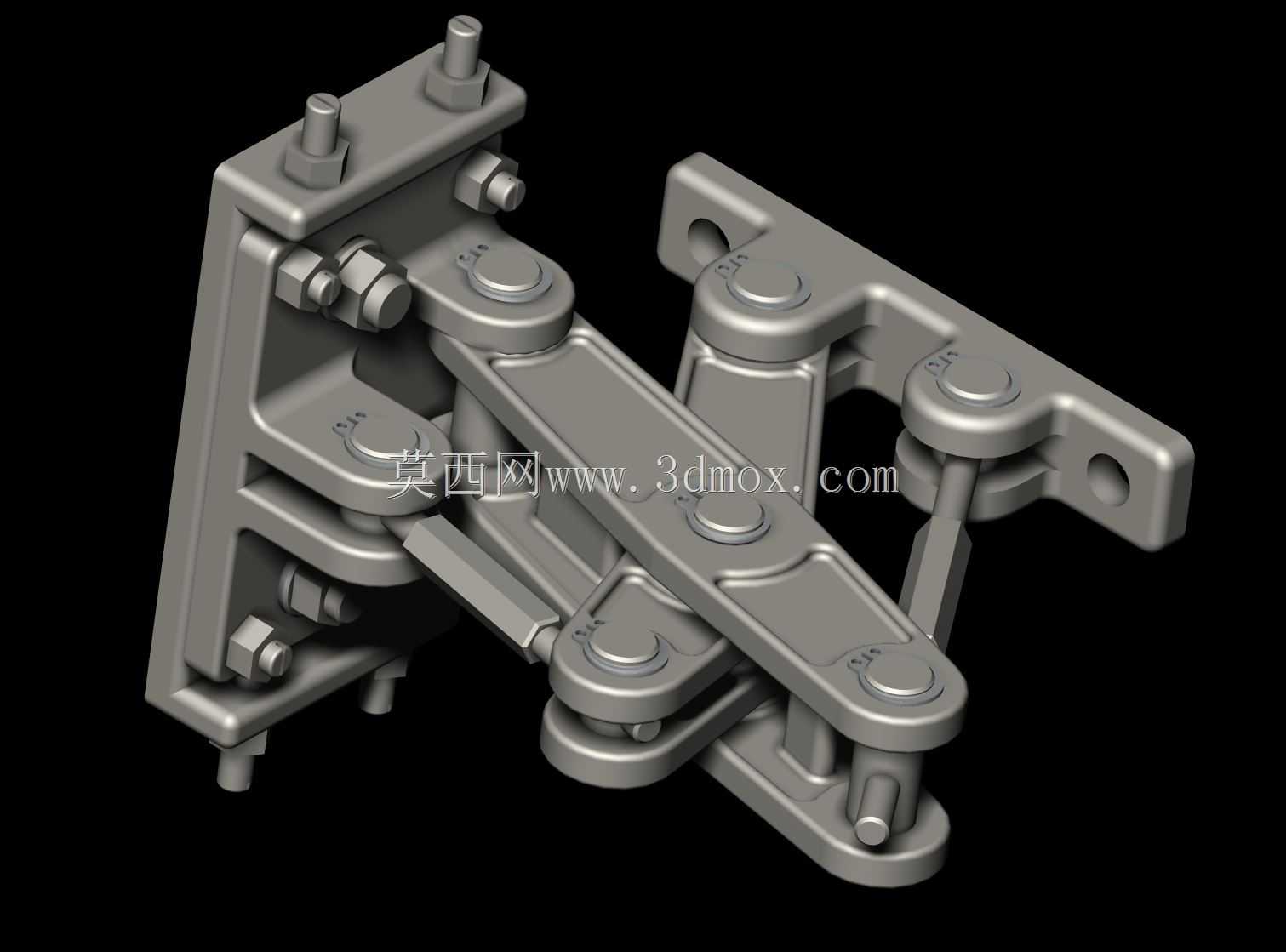

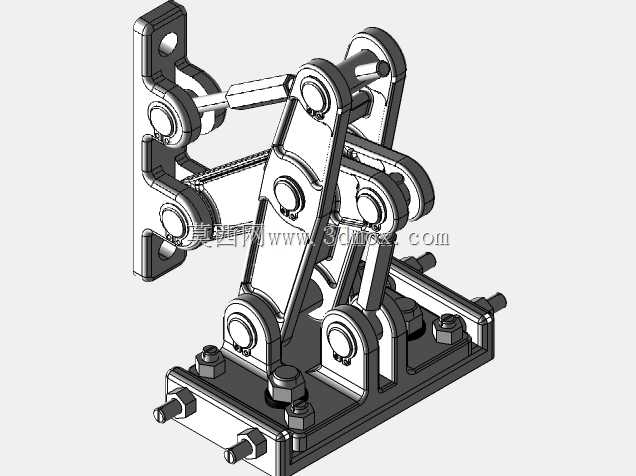

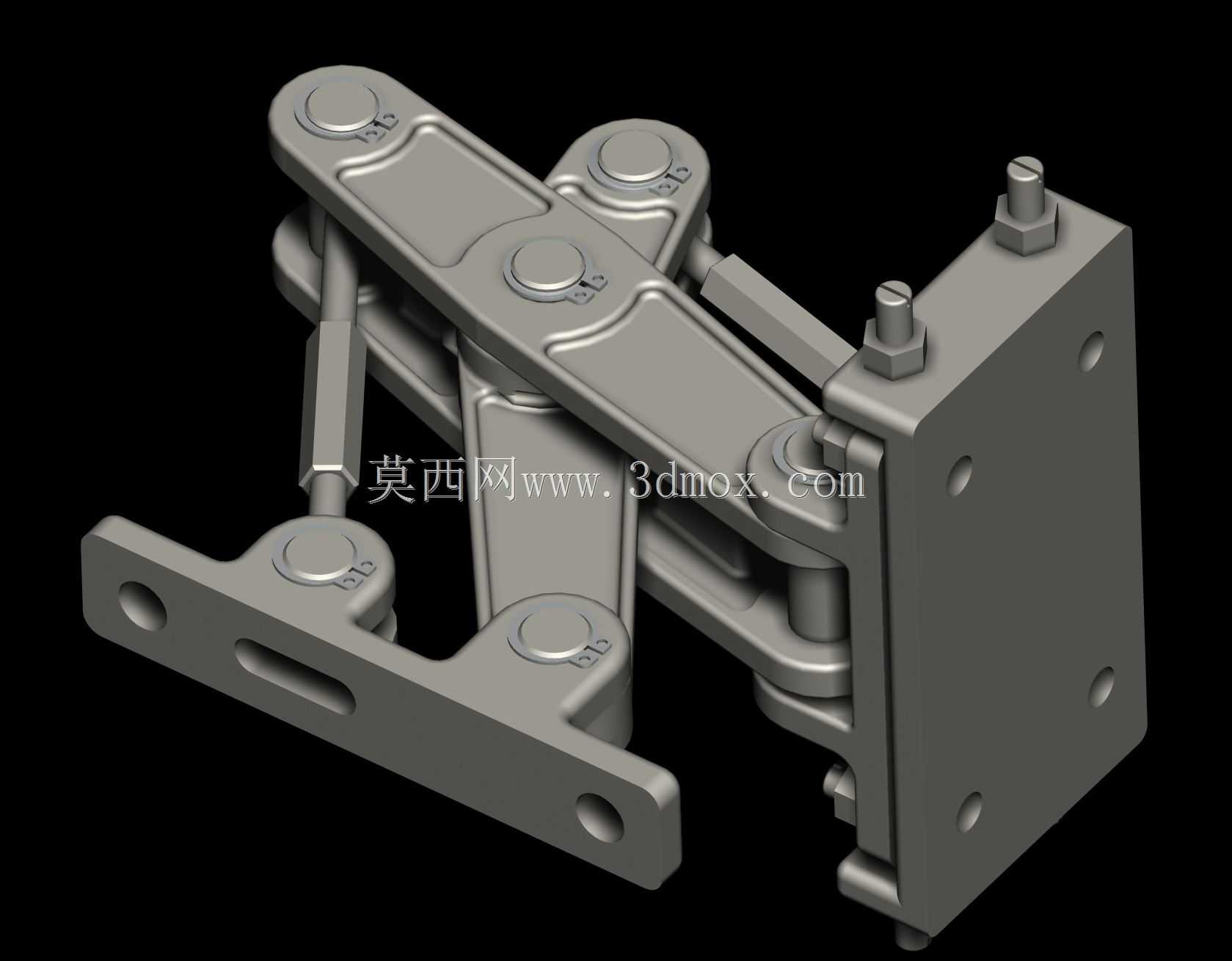

重载型多连杆式工业承重铰链结构

这款重载型多连杆铰接结构，主要面向需要大承重、高可靠性开合连接的工业场景，常见于重型工业设备舱门、特种车辆侧开舱盖、大型配电柜防护门、工程机械检修门以及重载仓储设备的开合连接部位，区别于普通民用合页，这类铰接结构需要承载数百公斤级的门体重量，同时在长期反复开合过程中保持结构精度，不会出现下沉、卡滞、松脱等问题。从功能特性来看，该结构采用多组平行连杆配合铰接转轴的设计，相比单轴合页，它可以在开合过程中让门体产生预设的位移轨迹，避免门体与门框边缘发生干涉，同时多组铰接点共同分担载荷，大幅降低单个转轴的受力集中问题，提升整体承载能力与使用寿命；结构上所有铰接位置都采用销轴加轴套的配合形式，既保证转动的顺滑度，也预留了润滑维护的空间，配套的螺栓紧固结构可以让铰接件与安装基面实现牢固连接，侧面的定位凸台能够在安装时快速定位，减少现场安装的调整工作量。从设计思路来看，这款铰链在研发阶段优先考虑了重载场景下的结构强度，主体采用等强度的变截面连杆设计，在受力较大的铰接支座位置做了加厚加强处理，连杆部分通过合理的截面形状设计，在保证整体刚性的前提下尽可能降低结构自重，避免铰链自身重量过大增加安装负担；多连杆的运动轨迹经过反复校核，确保门体在0到180度开合过程中全程无卡滞，开合到最大角度时也不会与安装基面发生碰撞，同时在闭合位置可以让门体与门框完全贴合，保证防护门的密封性能。在安装边界方面，该铰链的两个安装基面分别对应门框与门体的安装平面，安装时需要保证两侧安装面的平面度公差在合理范围内，避免安装后产生额外的内应力加速铰接件磨损；安装孔位采用标准化的间距设计，适配工业场景常用的型材与板材安装尺寸，不需要额外定制打孔即可适配多数重型门体的安装需求，整体结构外露的棱角都做了倒角处理，避免安装与使用过程中出现划伤风险，所有转动配合位置都设计了防脱结构，即使在长期振动工况下也不会出现销轴脱出的问题，能够满足矿山设备、工程机械等振动较大的使用场景需求。
