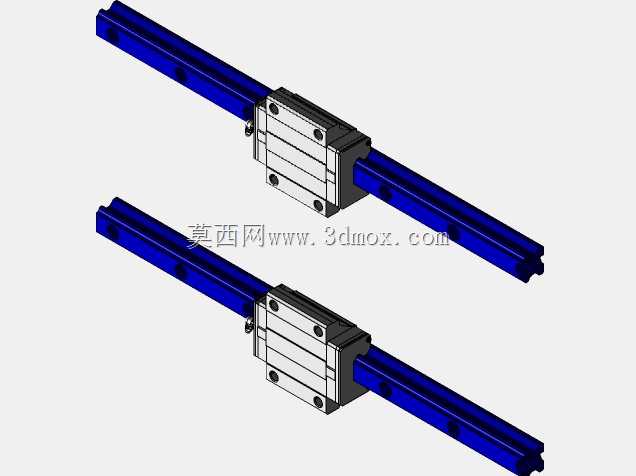

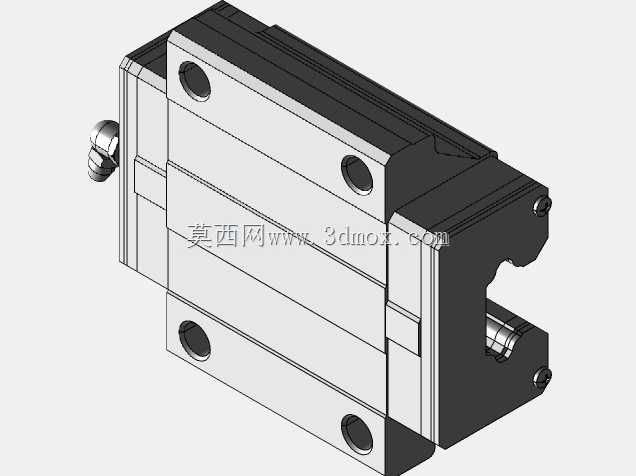

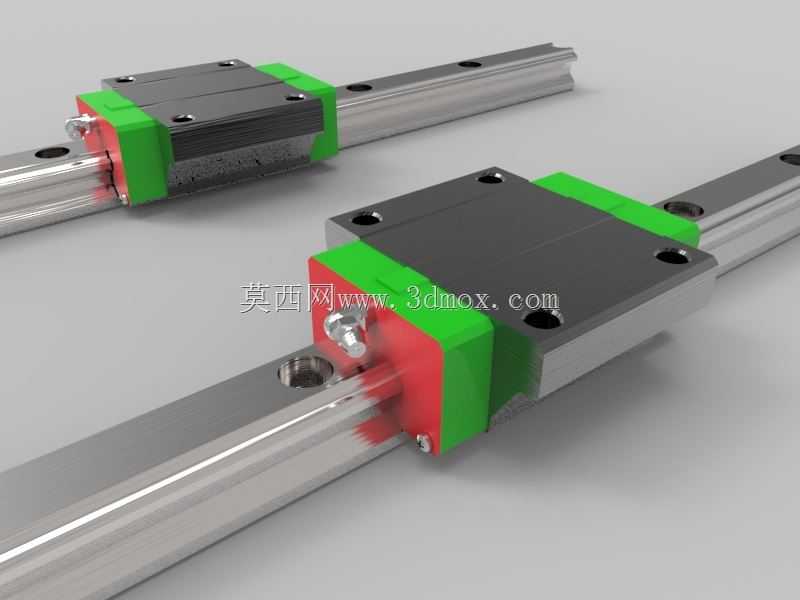

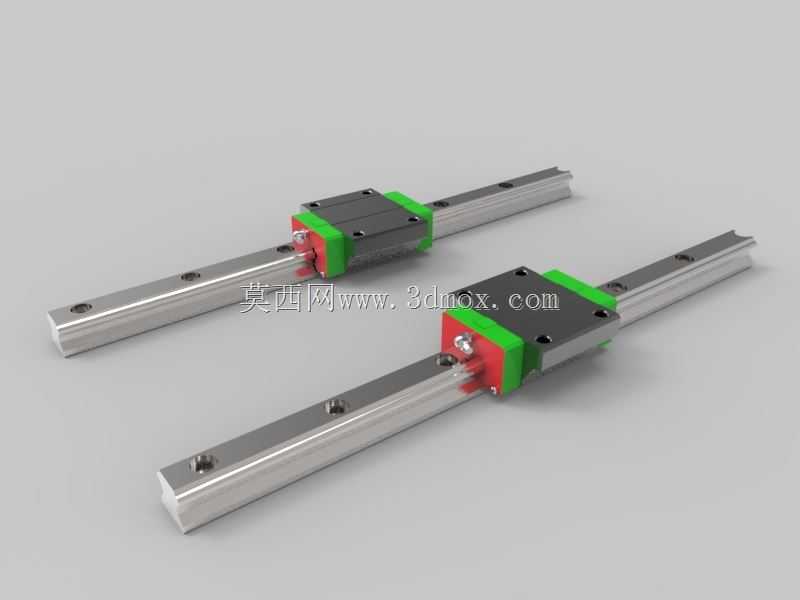

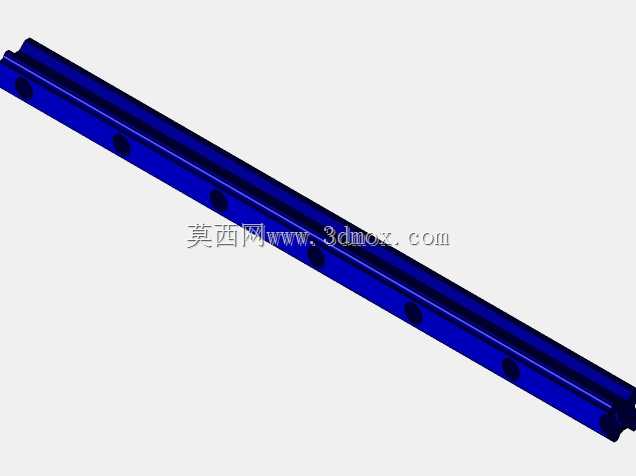

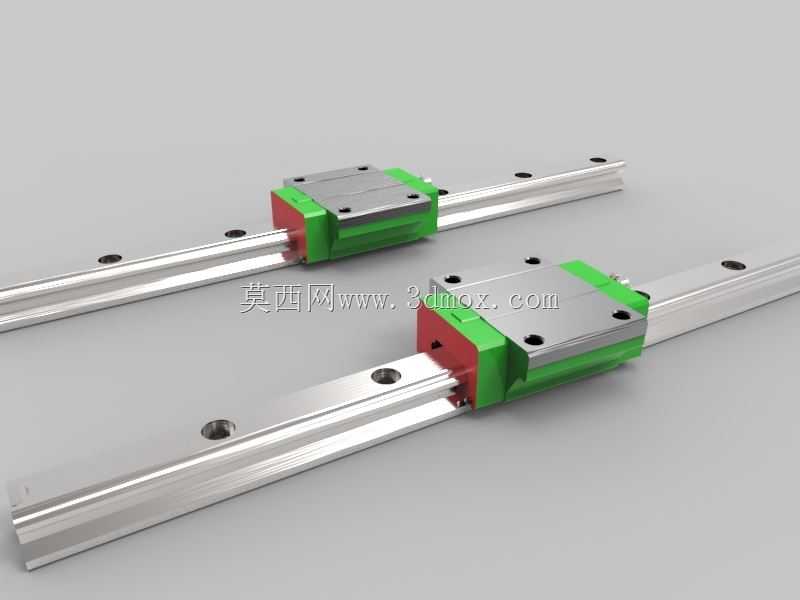

上银HGW30系列直线导轨滑块组件

这款直线导轨滑块组件是工业直线传动领域的核心导向部件，广泛应用于数控机床的进给轴传动、自动化生产线的工位移载、工业机器人的直线行走轴、精密检测设备的位移平台、电子制造设备的贴片与点胶工位等需要高精度直线往复运动的场景，是保障设备运动精度、承载能力与运行平顺性的关键基础零件。该组件采用滚柱与滚道配合的滚动传动结构，相比传统滑动导轨摩擦阻力降低九成以上，可实现微米级的重复定位精度，低速运行无爬行现象，高速运动时振动小、噪音低，能够同时承受径向载荷、反径向载荷与双向倾覆力矩，在偏载工况下依然能保持稳定的运动精度，适配多方向受力的复杂安装场景。设计过程中，工程师首先针对目标应用场景的载荷、行程、精度需求进行参数匹配，选定HGW30系列法兰型滑块结构，滑块本体采用高刚性合金钢一体锻造成型，滚道面经过精密磨削与淬硬处理，表面硬度达到HRC58-62，保障长期使用的耐磨性能与寿命；导轨采用标准轧制型材加工，安装基面经过多道精磨工序，保证直线度与平面度精度，两端预留标准安装孔位，可根据实际使用需求裁切对应轨道长度，本次呈现的组件轨道长度为500mm，适配多数中小型自动化设备的行程需求。滑块两端设计有集成式密封端盖，搭配底部刮屑片，能够有效阻挡加工过程中产生的切屑、粉尘、切削液进入滑块内部滚道，避免滚动体与滚道出现异常磨损，延长维护周期；滑块内部设计有自润滑储油腔，可长时间持续为滚动接触面提供润滑，降低日常维护频次。安装边界方面，滑块的法兰安装面预留标准沉头安装孔，可直接通过螺栓固定在设备的移动工作台上，导轨底面为基准安装面，通过内六角螺栓固定在设备的安装基座上，安装时只需保证基座安装面的平面度与平行度，按照标准扭矩锁紧螺栓即可达到预期的运动精度，无需复杂的刮研配作工序，能够大幅缩短设备的装配调试周期。在实际使用中，该类导轨组件可根据设备的负载情况选择单滑块或多滑块组合安装，搭配伺服电机与滚珠丝杠、同步带等传动部件，即可搭建出高精度的直线运动模组，满足不同行业的精密传动需求。
