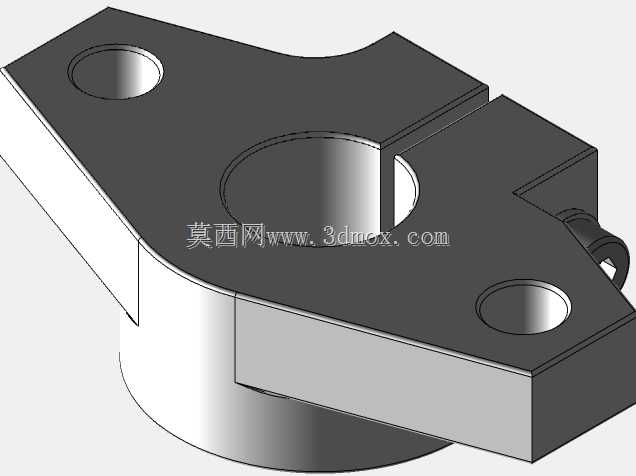

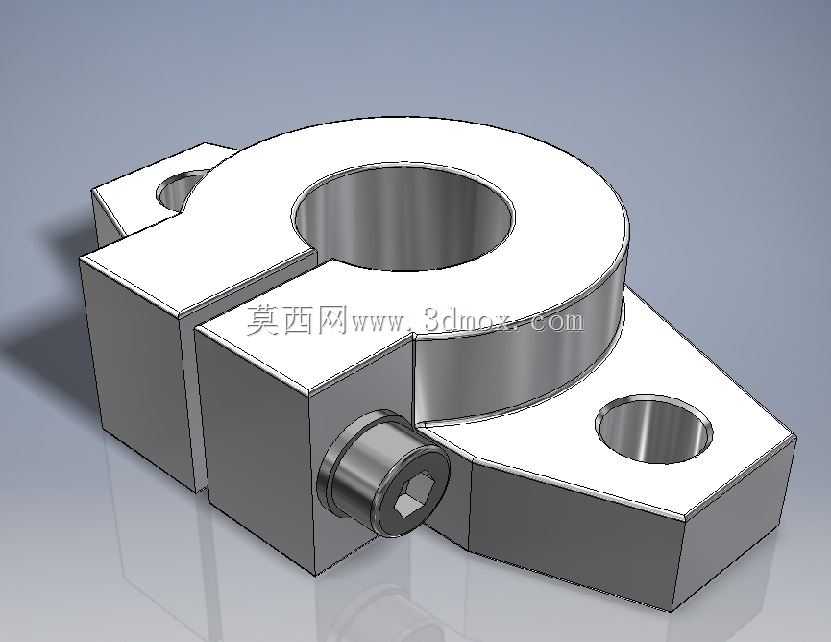

12mm规格水平直线导轨轴支撑座

这款水平直线轴支架是数控直线传动系统中的核心配套支撑部件，主要应用于数控雕刻设备、小型自动化输送线、精密检测滑台、桌面级数控加工设备的直线导轨安装场景，承担12mm直径光轴导轨的水平承载与定位固定作用，是保障直线运动平稳性的基础结构件。在实际设备运行中，这类轴支架需要为光轴提供刚性支撑，抵消滑台往复运动产生的径向载荷与振动，避免光轴长跨距安装时出现挠度变形，保证运动部件的直线行走精度，避免因支撑不稳出现的运动卡顿、定位偏差问题，在小型数控设备、3D打印设备、自动化点胶设备的传动模组中都有广泛的适配场景。从功能特性来看，这款支架采用分体式夹紧结构，侧面配置内六角锁紧螺钉，安装时可先将支架固定在设备安装基面，再穿入光轴调整轴向位置，位置确认后拧紧锁紧螺钉即可完成光轴的抱紧固定，相比一体式轴座，调整灵活度更高，后期维护更换光轴时无需拆卸整条传动线路，大幅降低设备运维的拆装难度。支架的两个安装耳位设计有沉头安装孔，可通过内六角螺栓将支架整体固定在设备的型材基面或安装平板上，沉孔结构可让螺栓头完全埋入支架本体，不会突出表面干涉滑台的运动路径，适配12mm直径的标准直线光轴，安装孔的中心高度与同规格导轨滑台的安装基准匹配，可保证光轴安装后与设备运动平面保持水平平行。从设计思路来看，这款支架的主体采用方块式承托结构，夹紧部位设计为开口式抱环，抱环的内径与12mm光轴采用间隙配合，开口处预留锁紧变形间隙，当侧面锁紧螺钉拧紧时，抱环会产生均匀的弹性变形，抱紧光轴外圆，既保证足够的夹持力避免光轴轴向窜动，又不会因夹紧力过大造成光轴表面压损。安装边界方面，支架整体为对称式布局，两个安装孔的中心距适配常规小型传动模组的安装孔位，整体外形轮廓紧凑，不会占用过多设备内部安装空间，抱环中心到安装底面的高度经过精准设计，可保证光轴安装后与配套滑台的基准面齐平，无需额外加装调整垫片即可满足安装精度要求，支架的边角都做了小倒角处理，避免安装过程中锐边划伤操作人员，同时也能减少应力集中，提升支架的长期承载稳定性。
