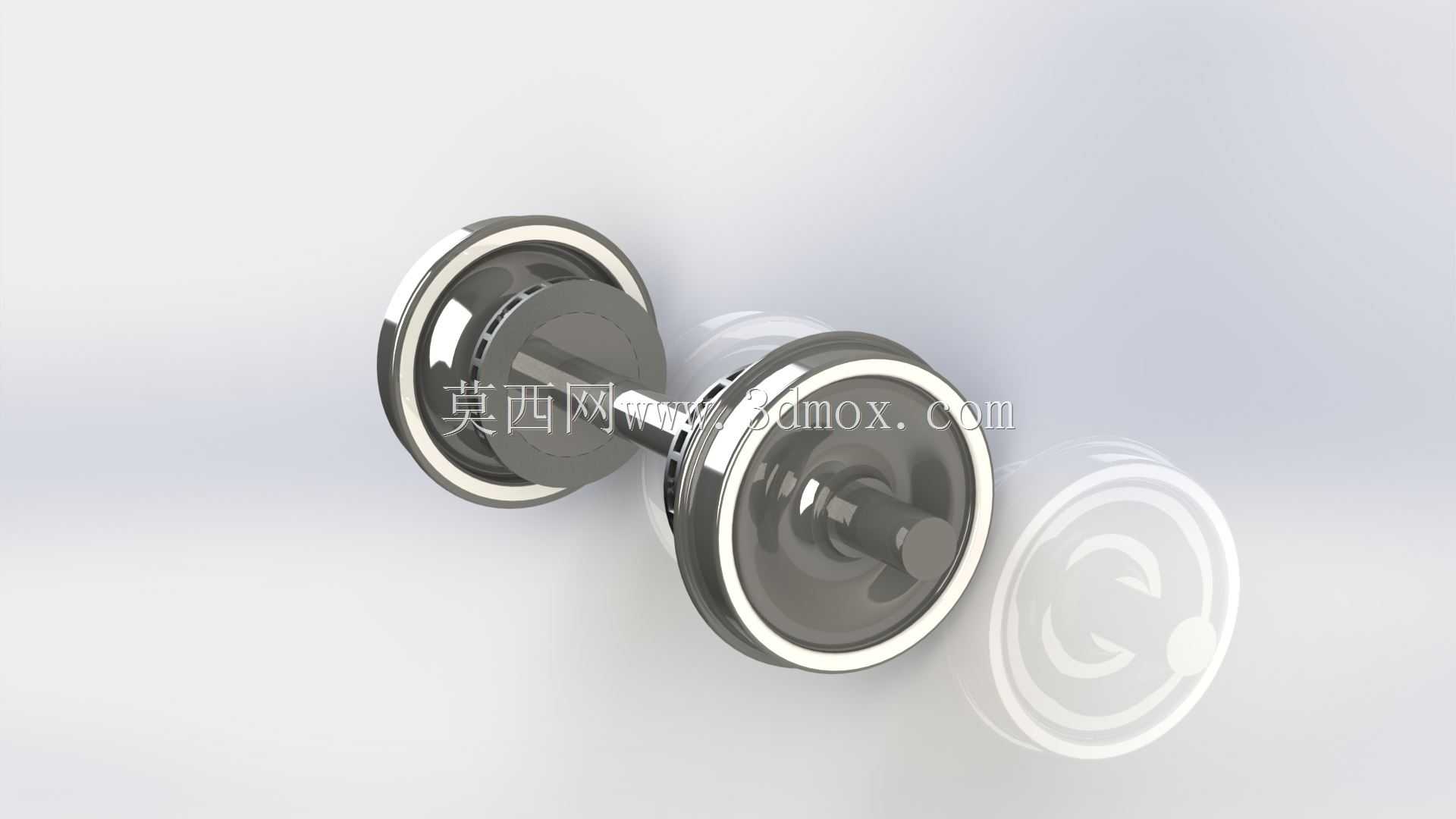

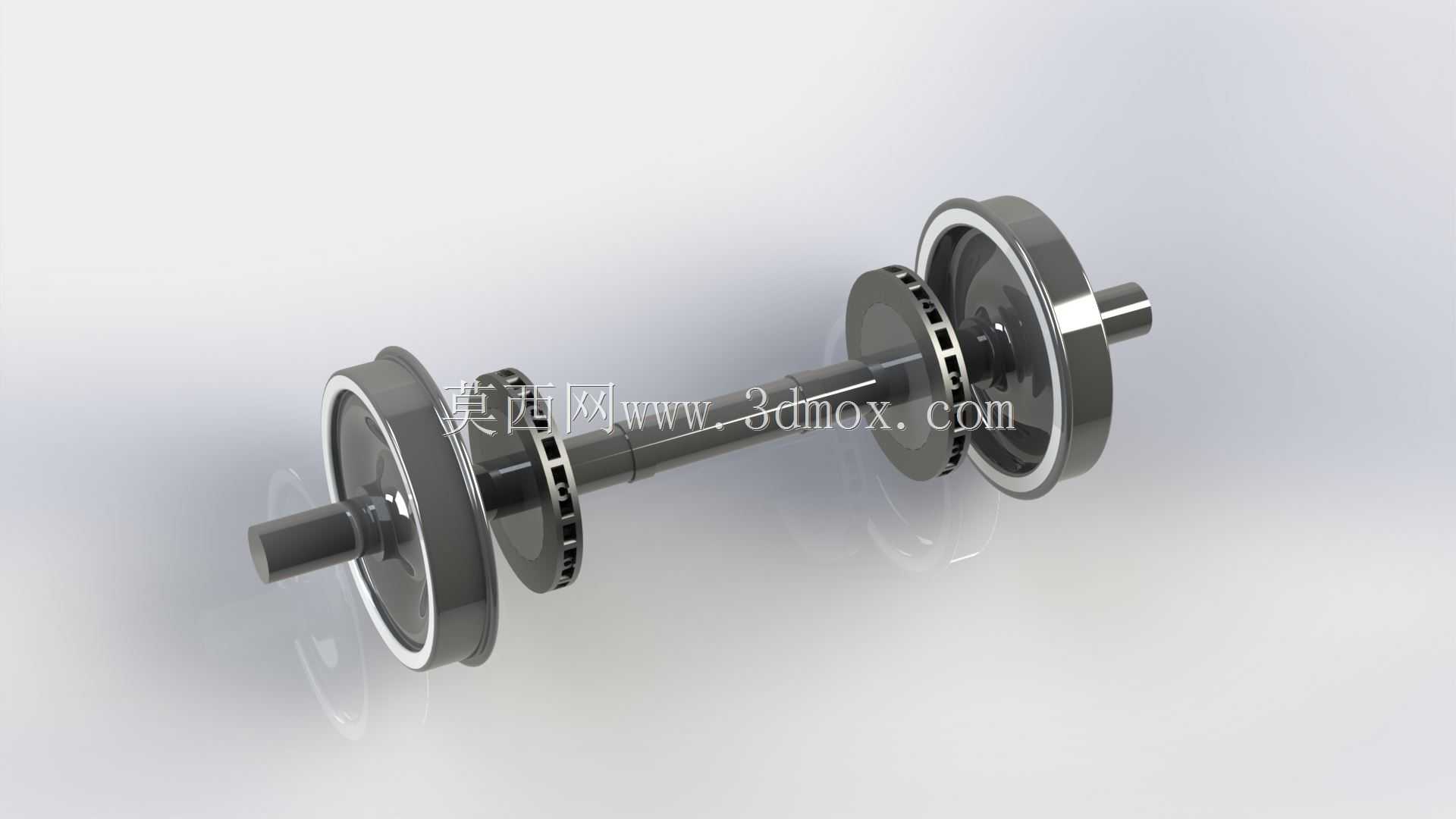

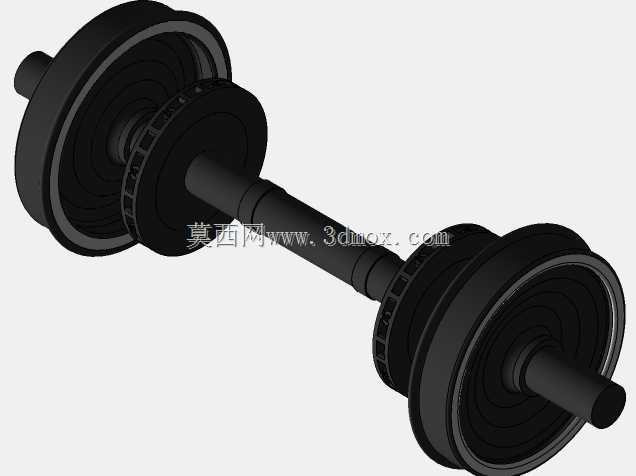

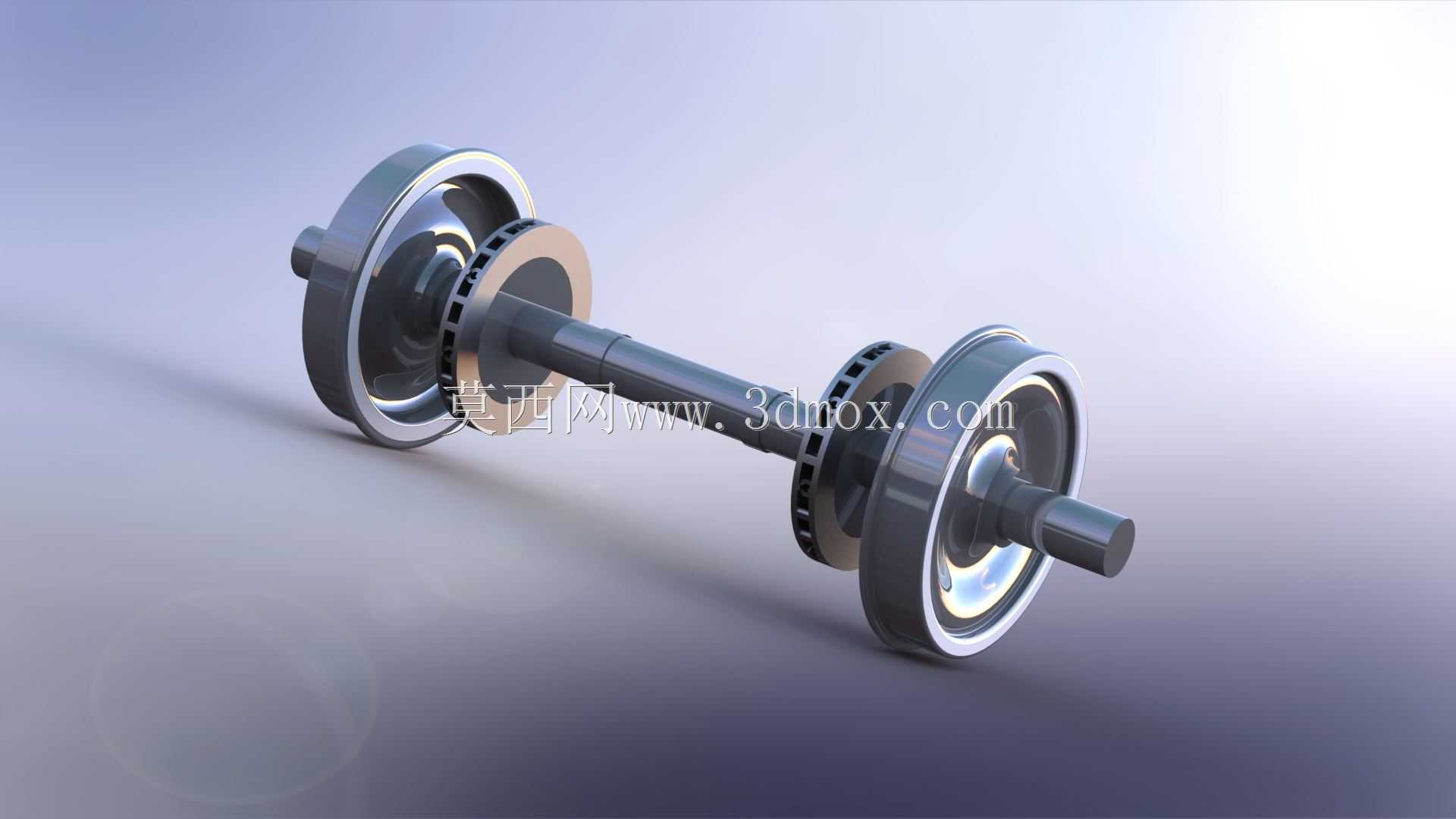

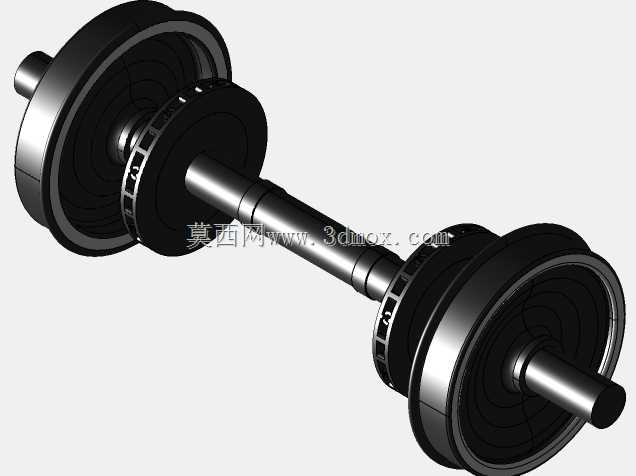

城市有轨电车LRV走行轮对结构设计

该轮对作为城市轻轨有轨电车走行部的核心承载部件，直接承担车辆整备与载客状态下的全部垂向、横向及纵向载荷，是保障车辆沿轨道安全平顺运行的关键结构。在实际线路运营场景中，轮对需要适配城市轨道交通频繁启停、小半径曲线通过、站间距短的运营特点，既要传递牵引与制动力矩实现车辆加减速，还要通过轮轨型面的匹配引导车辆顺利通过道岔与曲线段，同时缓冲轨道不平顺带来的冲击振动，提升乘客乘坐舒适度。从功能特性来看，该轮对采用整体辗钢车轮搭配实心车轴的成熟结构，车轮带有适配槽型轨的轮缘设计，可在曲线通过时提供足够的导向力，避免轮对脱轨；车轴上集成的制动盘安装位，可匹配盘形制动装置，满足城市车辆较高的制动减速度需求，适配短站距下的频繁制动工况，同时轮对的动平衡精度经过优化设计，可降低车辆高速运行时的轮轨振动与噪声，减少对沿线居民区的噪声干扰。在设计思路上，该轮对严格遵循城市轨道交通车辆的限界要求与载荷标准，轮轴配合采用过盈压装结构，保证长期交变载荷下的连接可靠性，车轮踏面采用磨耗型型面设计，可有效降低轮轨接触应力，均匀分布轮轨接触斑，延长车轮与轨道的使用寿命，减少日常运维中的镟修频次。在尺寸与安装边界方面，该轮对适配1435mm标准轨距线路，车轮直径为680mm，整体轴向尺寸严格匹配转向架的轴箱定位间距，轴颈尺寸可适配标准轴箱轴承的安装要求，制动盘的安装位置与相邻部件预留足够的安全间隙，不会与转向架构架、轴箱装置发生运动干涉，可直接适配同类型低地板有轨电车的转向架安装接口，无需额外调整安装位即可完成装配。
