城市有轨电车轻轨车辆走行转向架结构

项目分类:3D模型 发布时间:2021-06-11 ID:202989
  • 城市有轨电车轻轨车辆走行转向架结构
  • 城市有轨电车轻轨车辆走行转向架结构
  • 城市有轨电车轻轨车辆走行转向架结构
  • 城市有轨电车轻轨车辆走行转向架结构
  • 城市有轨电车轻轨车辆走行转向架结构
  • 城市有轨电车轻轨车辆走行转向架结构

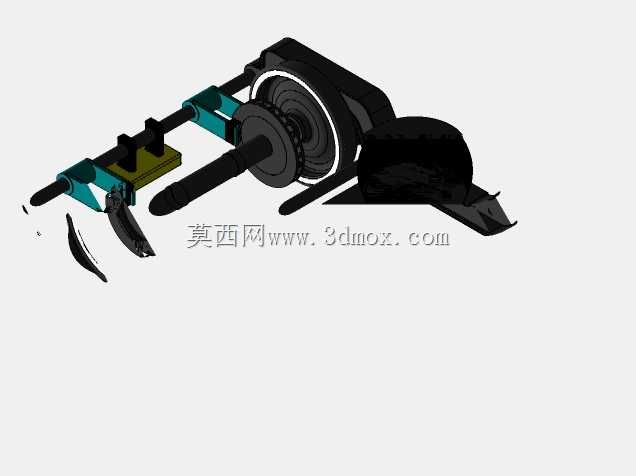

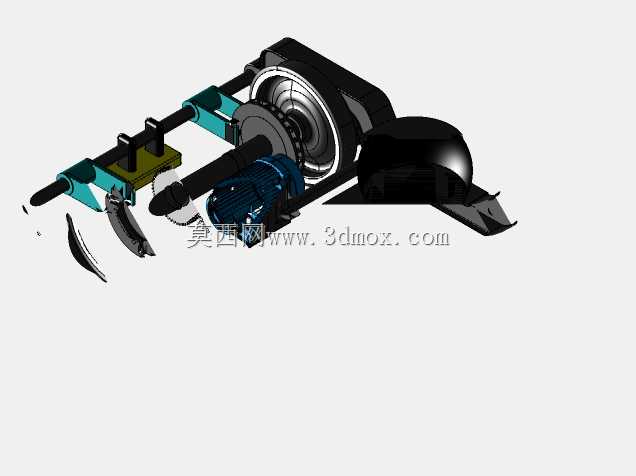

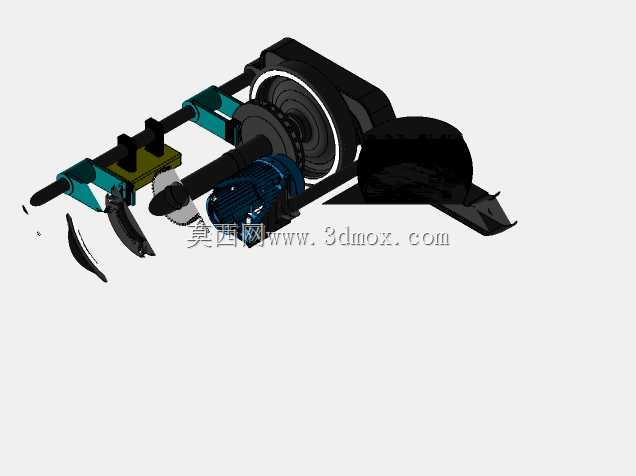

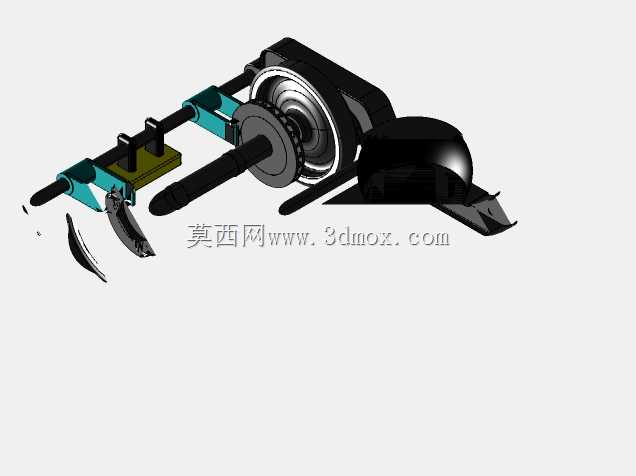

该转向架作为城市有轨电车与轻轨系统车辆的核心走行承载部件,主要应用于城市地面有轨电车线路、高架轻轨线路的客运车辆走行部,承担车辆整备与载客状态下的全部载荷传递,同时负责引导车辆沿轨道行进、缓冲线路不平顺带来的振动冲击、传递牵引与制动力矩,是保障城轨车辆运行平稳性、安全性与乘坐舒适性的关键结构。在实际线路运行中,转向架需要适配城市轨道小半径曲线通过需求,兼顾直线段高速运行的稳定性与曲线段的灵活转向能力,同时要承受频繁启停带来的牵引、制动载荷,以及道岔、轨缝处的瞬时冲击,其结构设计直接决定了车辆的线路适配能力与运维周期。

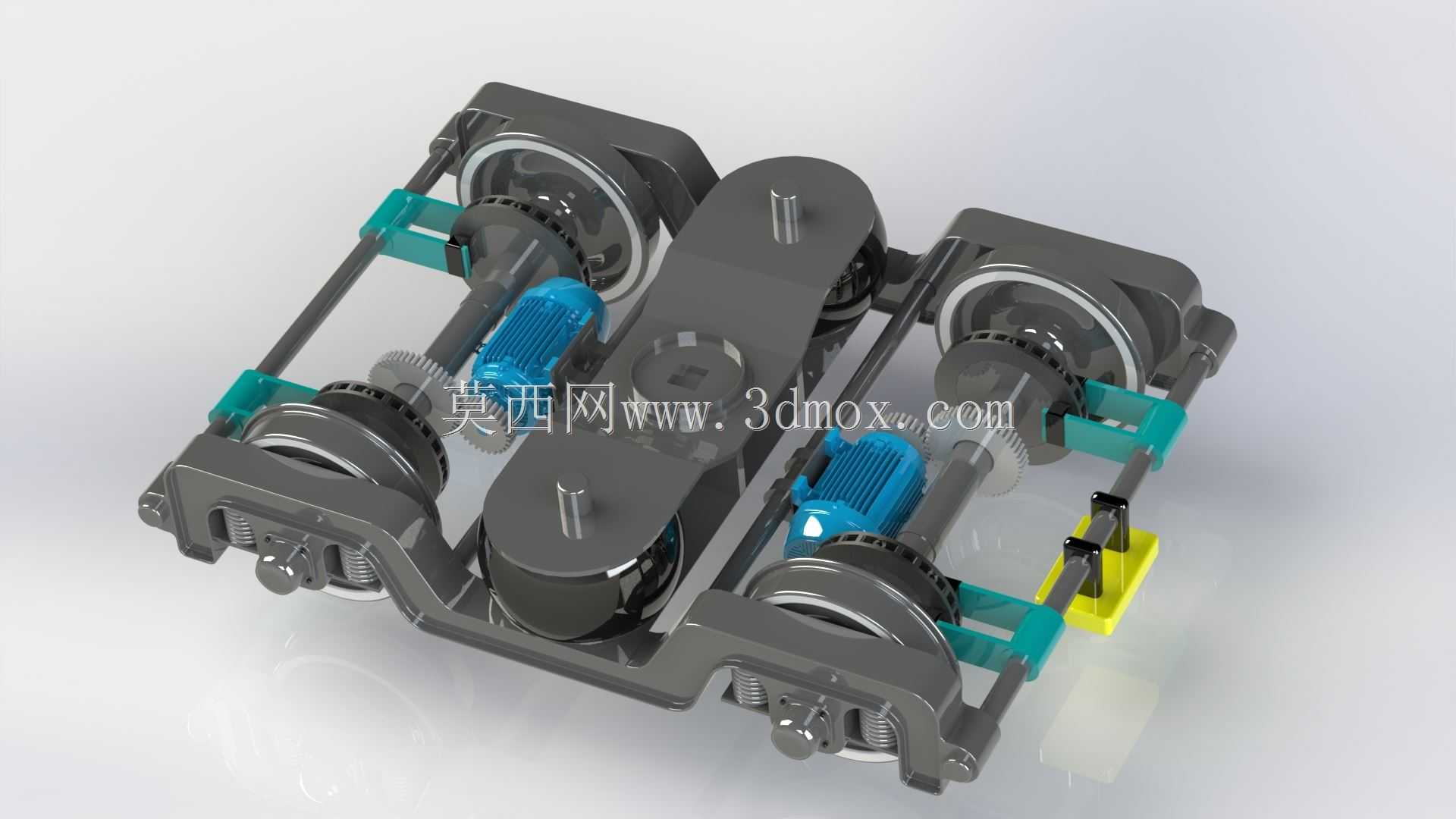

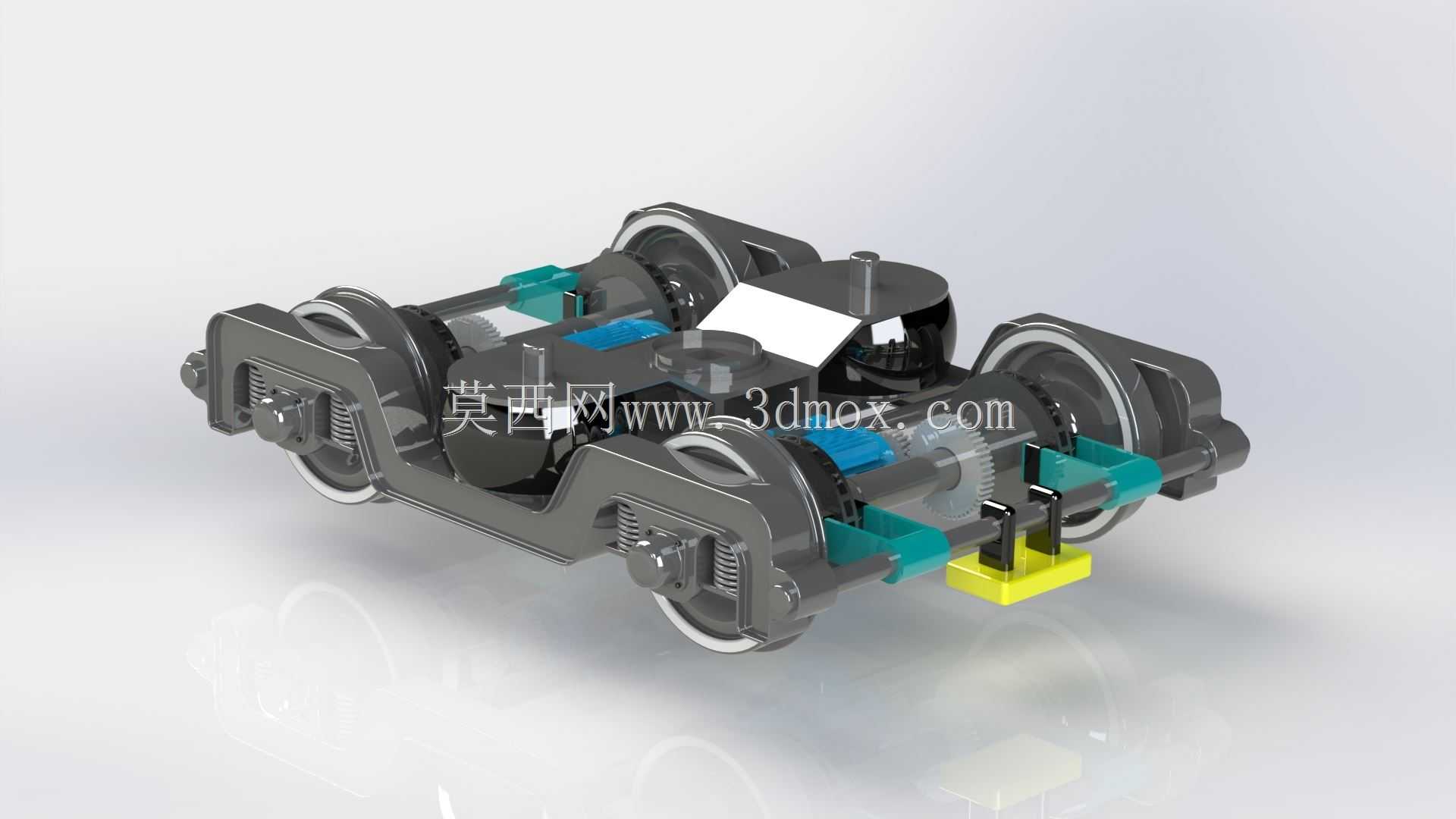

从功能特性来看,该转向架采用双轴轮对布局,构架作为核心承载基体采用焊接箱型结构设计,兼顾结构强度与轻量化需求,能够将车体传递的垂向载荷均匀分配至两组轮对,同时将牵引电机输出的扭矩通过传动机构传递至轮对,驱动车辆行进;一系悬挂设置于轮对与构架之间,采用弹性定位结构,能够过滤轮轨接触带来的高频振动,二系悬挂则承担构架与车体之间的载荷传递与隔振作用,配合横向止挡、牵引拉杆等部件,限制车体与构架之间的相对位移,保障车辆运行姿态稳定。基础制动装置集成于构架侧梁位置,能够在车辆制动时提供稳定的制动力,缩短制动距离,适配城市轨道交通站点密集、启停频繁的运营特点。

设计过程中,工程师充分考虑城轨车辆的安装边界与限界要求,整体结构轮廓严格符合城市轨道交通车辆限界标准,各部件安装位置预留足够的运维操作空间,轮对内侧距、轮径尺寸匹配标准城市有轨电车轨距要求,牵引电机、传动齿轮箱的安装接口采用标准化设计,便于不同功率等级动力单元的适配与后期部件更换。构架的受力分布经过多工况仿真校验,在满载超员、紧急制动、曲线通过等极端工况下,关键受力部位的应力均控制在材料许用范围内,同时通过拓扑优化减少非承载区域的材料冗余,降低转向架整体簧下质量,进一步提升轮轨接触稳定性,减少轮轨磨耗,降低线路运维成本。各走行部件的润滑管路、线缆走线均采用集成化布局,避免运行过程中被异物击打损坏,同时预留传感器安装位置,可适配走行部状态在线监测系统,实时监控轴承温度、振动加速度等运行参数,保障车辆运营安全。
