动车组列车DMU动力转向架结构设计

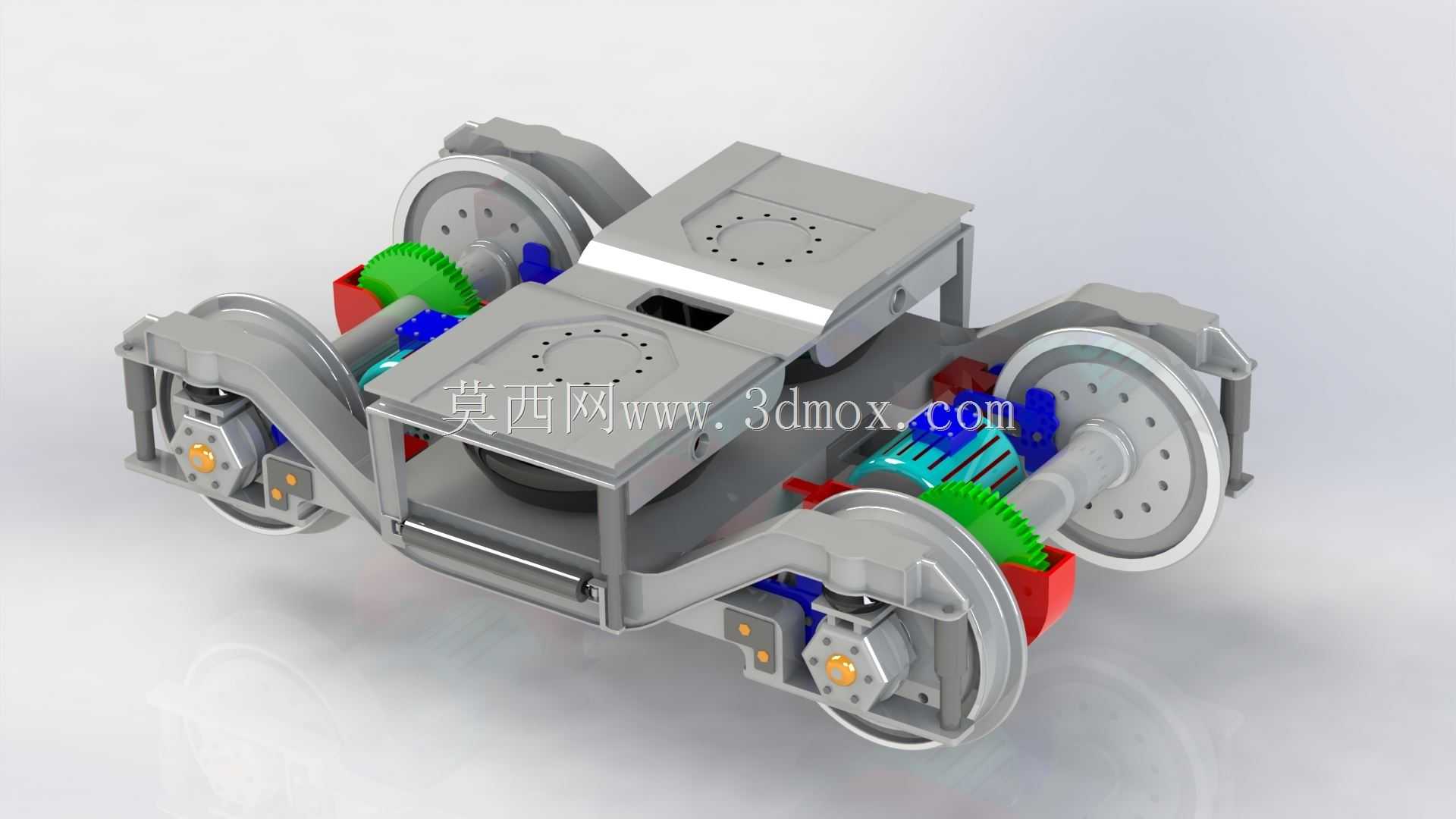

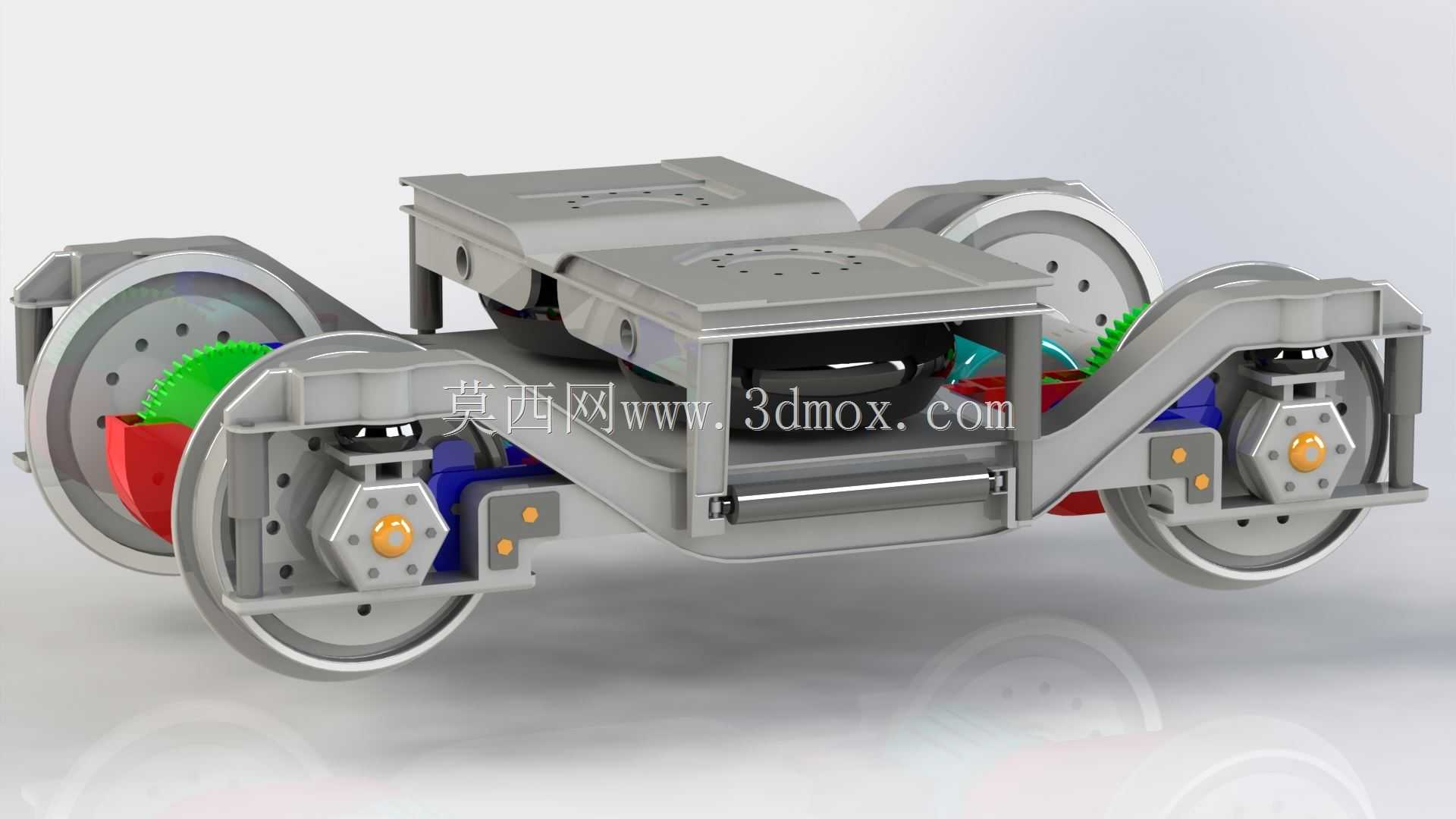

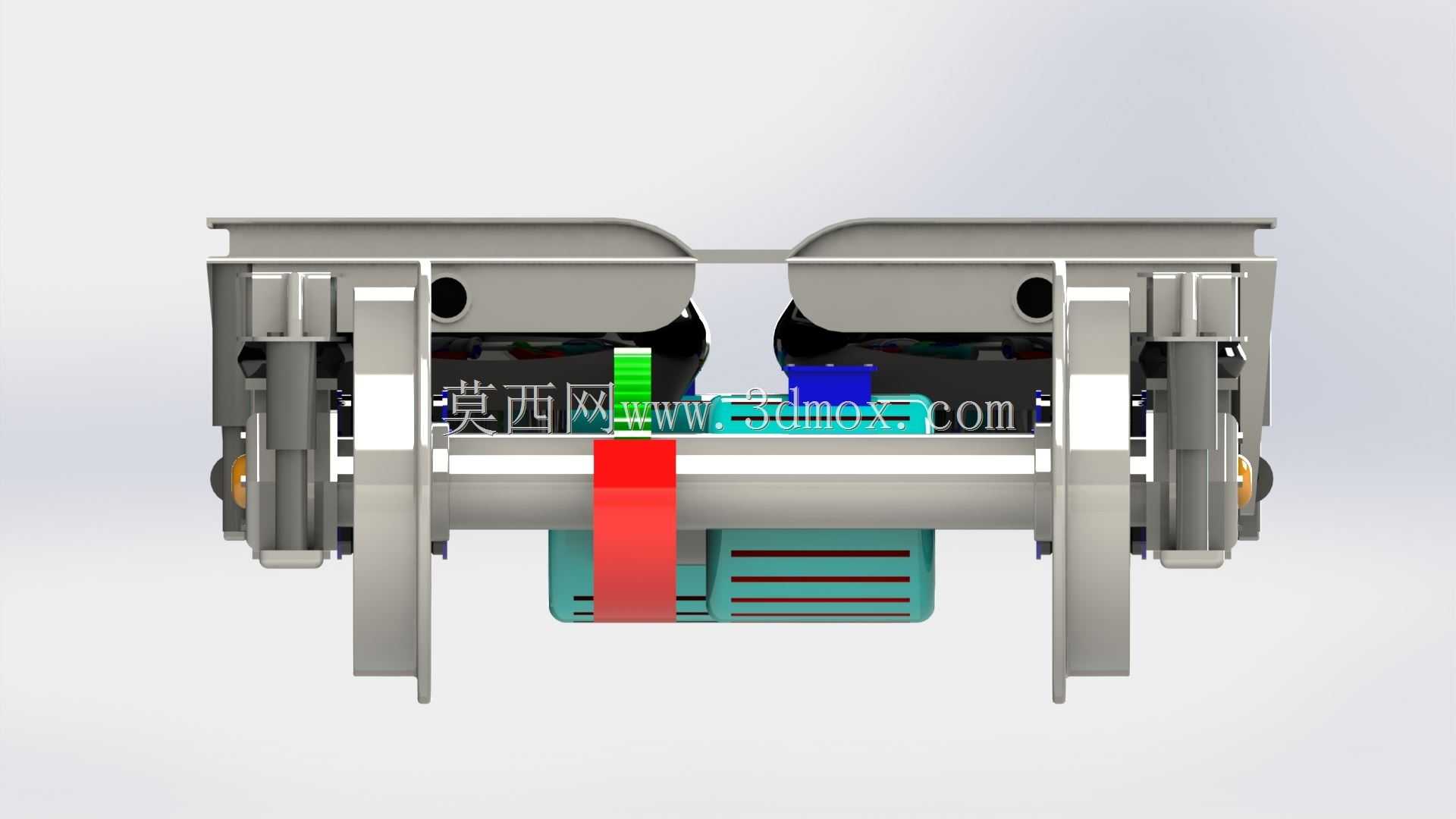

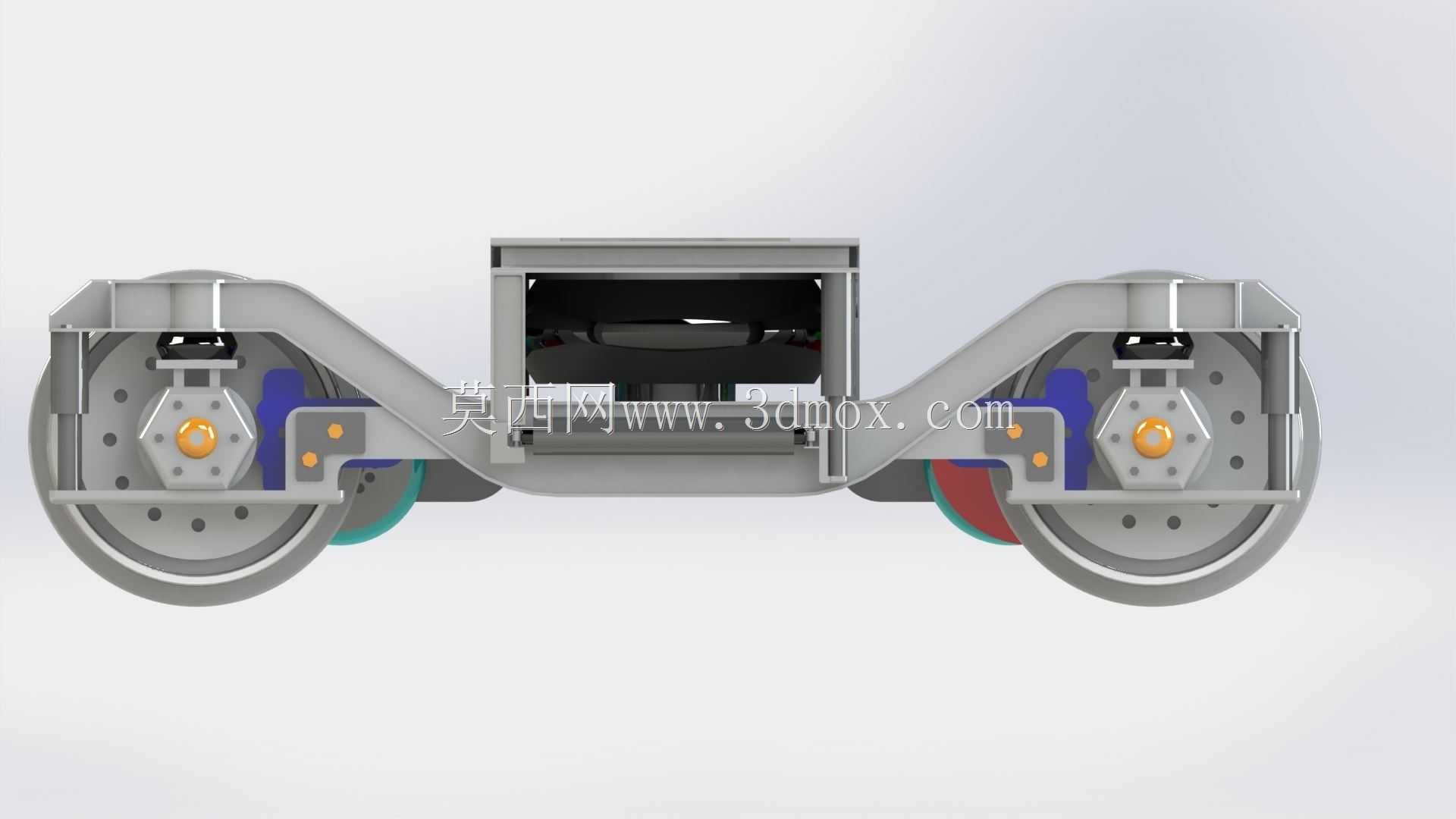

　　作为轨道车辆走行部的核心承载部件，该动力转向架直接决定动车组的运行平稳性、曲线通过能力与牵引制动性能，在城际通勤动车组、市域快轨列车的动力车厢走行系统中承担核心功能，区别于非动力拖车转向架，其集成了牵引传动路径，可将电机输出扭矩直接传递至轮对，省去长轴传动的冗余结构，适配短编组动车组的灵活编组需求。从结构布局来看，该转向架采用H型焊接构架作为主体承载结构，侧梁与横梁的连接位置做了圆弧过渡处理，避免应力集中带来的疲劳损伤，构架上预留了一系悬挂、二系悬挂、牵引电机、基础制动装置的全部安装接口，所有安装面的平面度公差控制在0.1mm以内，保证各部件装配后的同轴度与位置精度。轮对部分采用整体辗钢车轮，轮径匹配干线轨道的标准轨距设计，

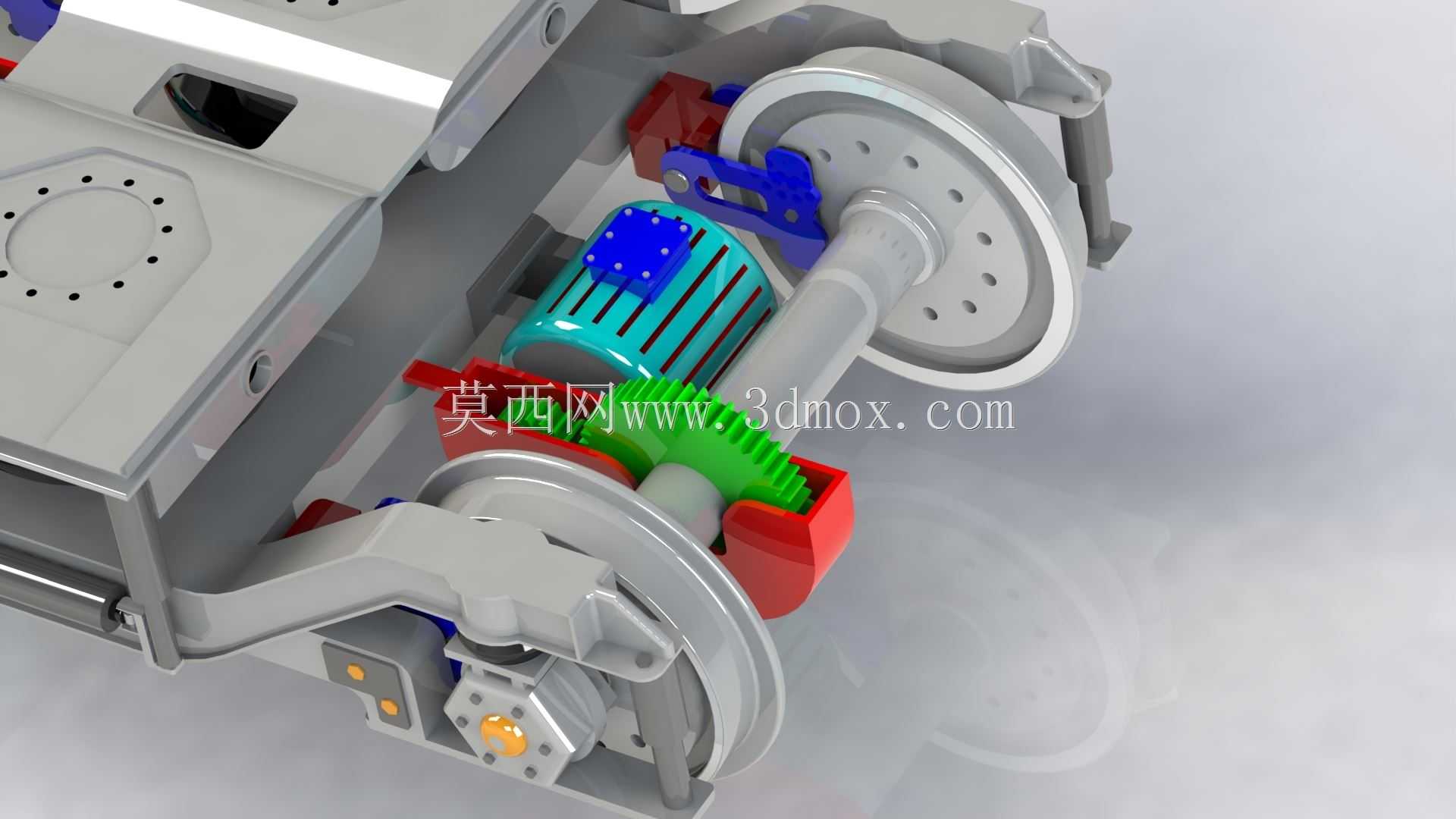

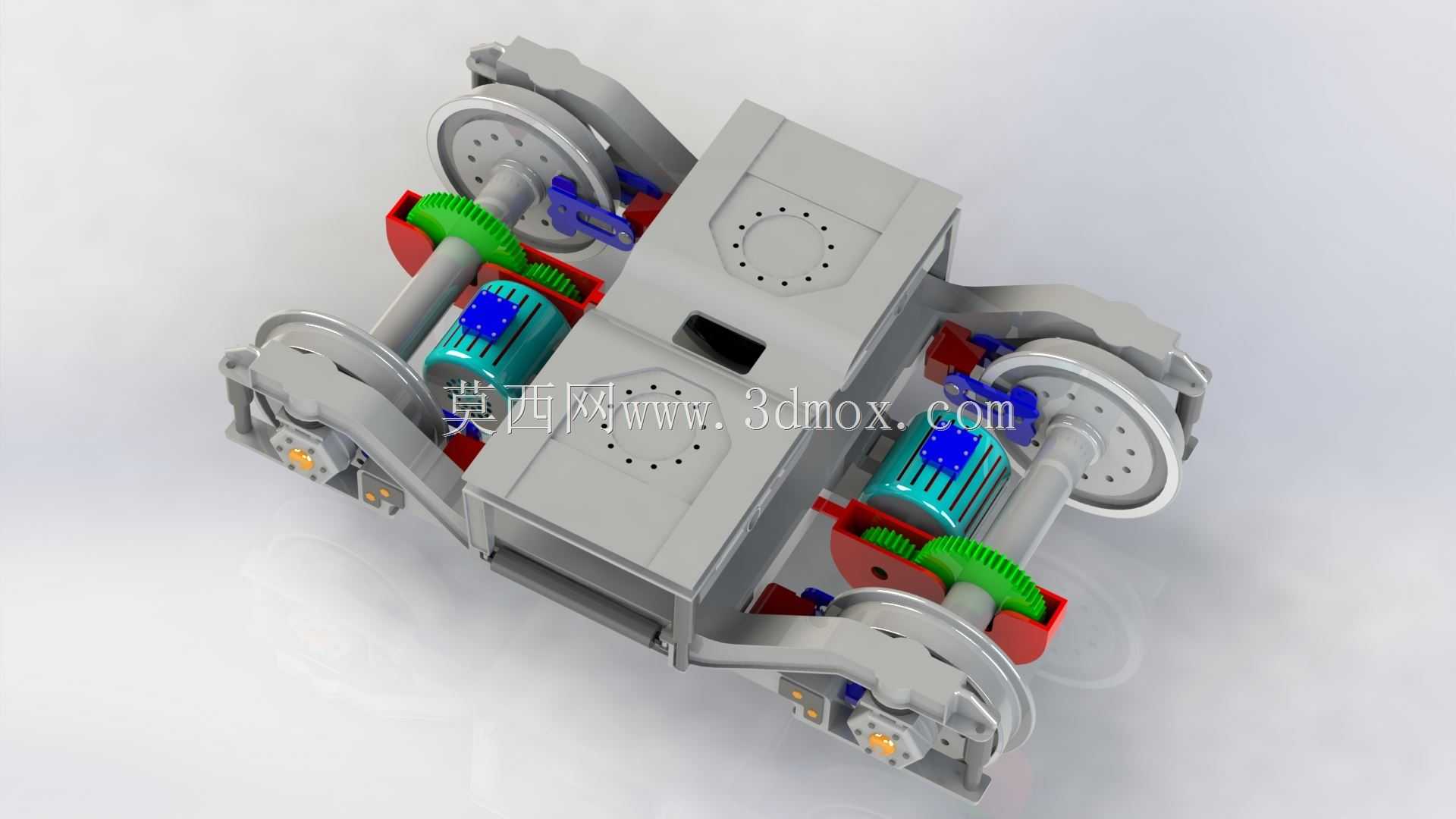

　　轮对内侧距严格符合轨道车辆运行的限界要求，车轴与车轮的配合采用过盈压装工艺，配合面的粗糙度要求达到Ra1.6以下，避免长期运行中出现轮轴松脱的风险。牵引传动系统采用一级圆柱斜齿轮传动结构，齿轮箱通过吊杆悬挂在构架横梁上，输入端与牵引电机输出轴通过鼓形齿联轴器连接，输出端直接与车轴过盈配合，传动齿轮采用渗碳淬火工艺处理，齿面硬度达到HRC58-62，可承受持续牵引工况下的交变接触应力，齿轮箱的密封结构采用非接触式迷宫密封搭配接触式油封的双重设计，避免高速运行时齿轮油泄漏，同时阻挡外界粉尘、雨水进入箱体内部。一系悬挂采用钢弹簧搭配垂向液压减振器的结构，布置在侧梁与轴箱之间，每个轴箱位置设置定位转臂，转臂与构架之间通过橡胶节点连接，

　　可同时实现纵向、横向的刚度匹配，既保证轮对的导向能力，又能过滤轨道不平顺带来的高频振动；二系悬挂采用空气弹簧结构，布置在构架侧梁与车体枕梁之间，空气弹簧的有效直径匹配车体承载需求，可根据载客量自动调整充气压力，保证不同载荷下车体高度保持恒定，同时搭配横向减振器、抗蛇行减振器，抑制车辆高速运行时的蛇行失稳现象，提升曲线通过时的乘坐舒适度。基础制动装置采用轮盘式制动结构，每个车轮两侧设置制动夹钳单元，制动盘通过螺栓固定在车轮辐板位置，夹钳的驱动单元采用单元式制动缸，集成了间隙自动调整功能，可在闸片磨损后自动补偿间隙，保证制动响应时间的一致性。设计过程中充分考虑了安装边界的限界要求，整个转向架的外形轮廓完全符合标准轨距车辆的下部限界规定，

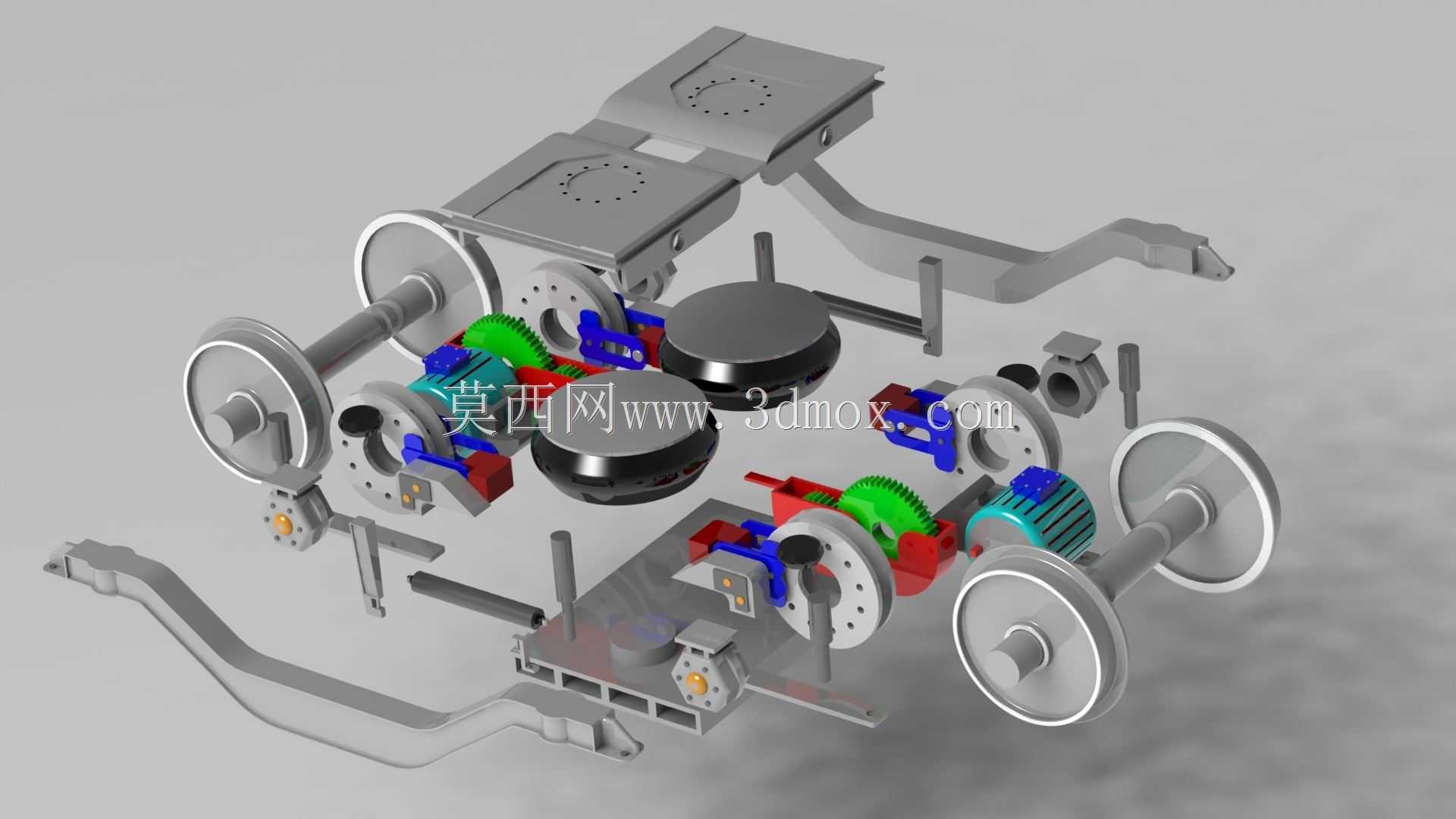

　　在最宽、最高位置均预留了足够的安全间隙，避免运行中与轨道旁设备、车体底架部件发生干涉；所有管线的布置均沿构架侧梁、横梁的走线槽排布，通过管卡固定，预留了足够的活动余量，避免车辆通过曲线时管线被拉扯损坏。在实际应用场景中，该转向架可适配最高运行时速160km级别的内燃动车组，在非电气化的市域铁路、城际支线线路中，无需依赖接触网供电即可实现动力输出，转向架的各部件均采用模块化设计，轴箱、齿轮箱、制动单元等部件均可实现快速换装，日常维护时无需整体拆解构架，可直接在车辆段的临修库内完成易损件更换，大幅降低运维的时间成本。构架的强度设计按照EN13749标准进行载荷工况校核，覆盖了直线运行、曲线通过、启动制动、超常载荷等17种典型工况，关键焊缝位置做了磁粉探伤与超声波探伤要求，保证焊接质量满足全生命周期的疲劳强度要求；齿轮传动系统的润滑采用飞溅润滑方式，齿轮箱的油位设置在合理区间，既保证齿轮啮合面的充分润滑，又避免高速运转时搅油损失过大带来的温升问题，箱体上设置了观察油窗与温度传感器安装接口，可实时监测齿轮箱的运行状态。
