铁路机车走行部转向架结构设计

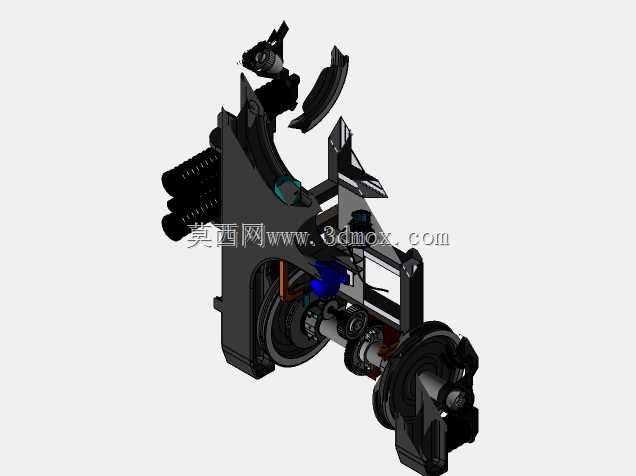

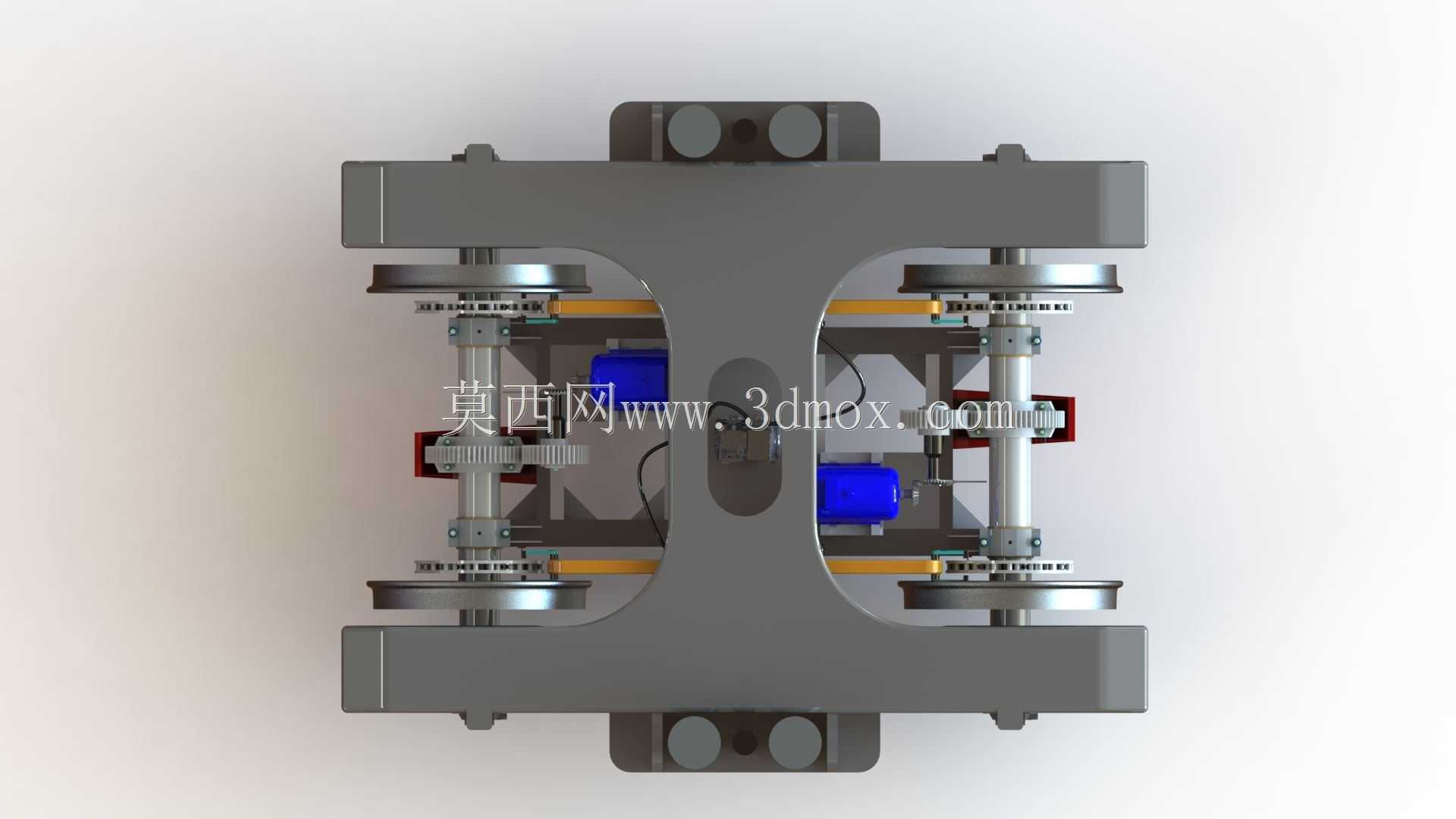

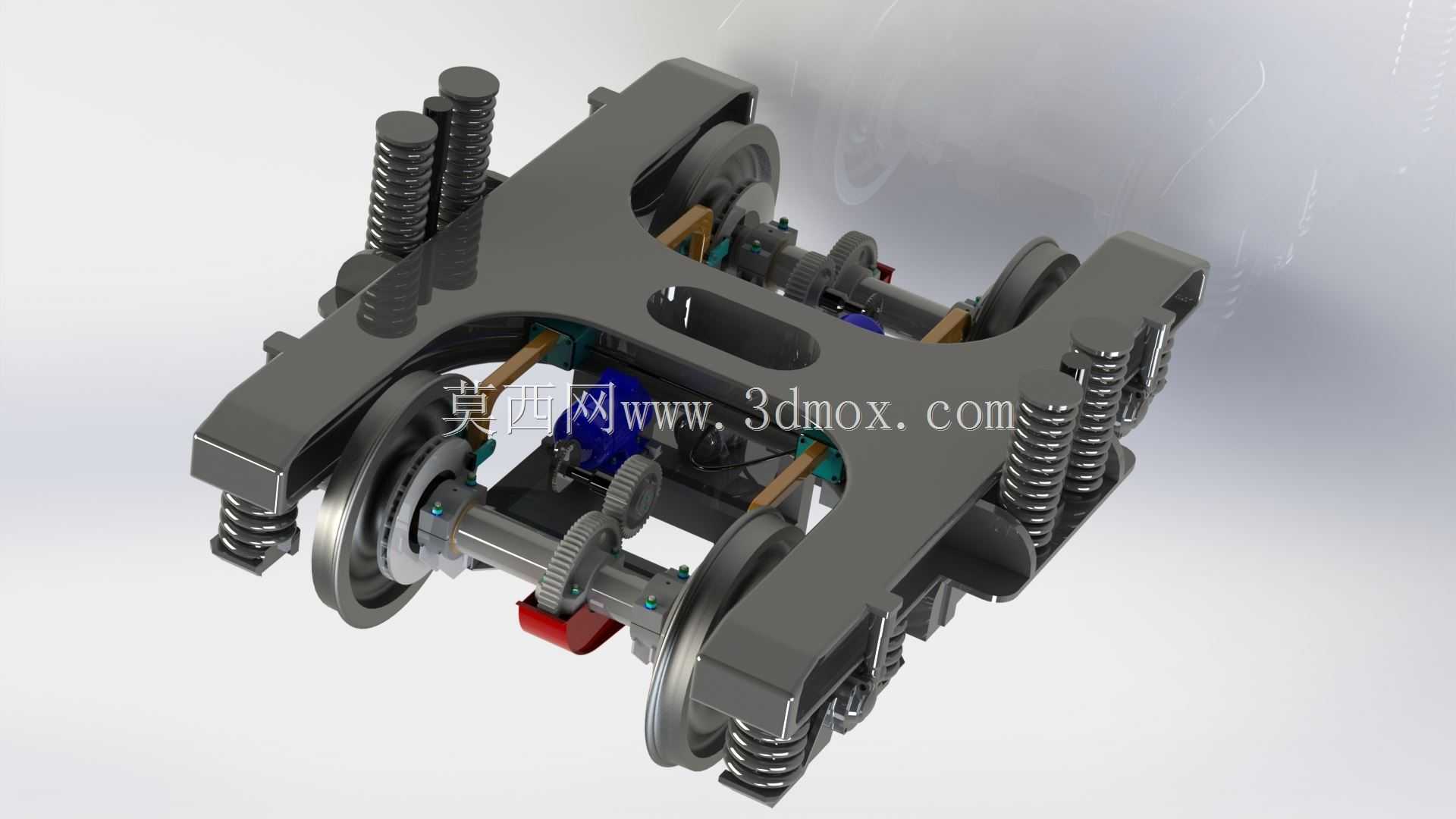

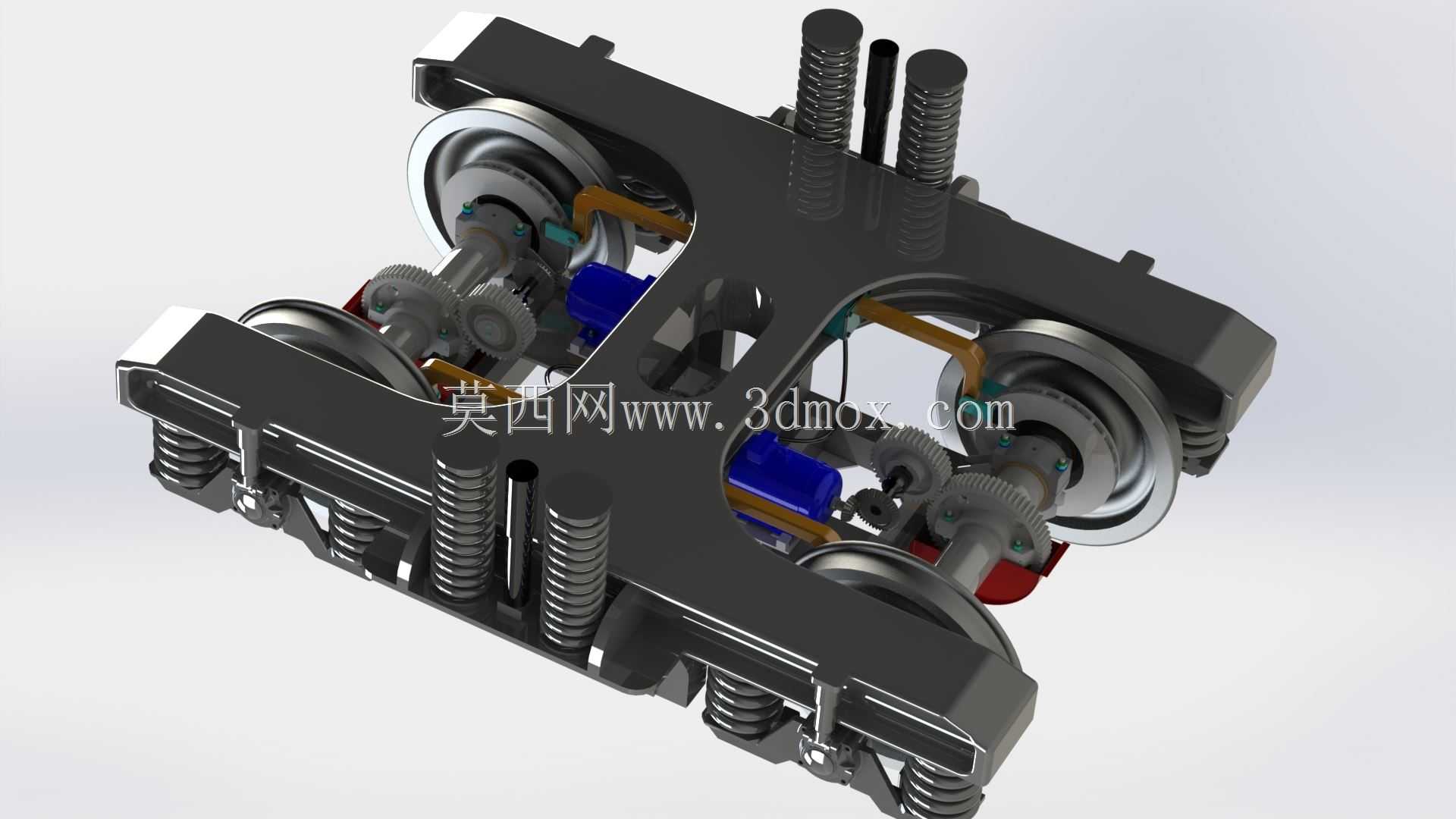

该转向架作为铁路机车、货运列车走行部的核心承载与走行部件，主要应用于干线铁路货运、客货共线铁路的机车走行系统，承担整节车体的全部载荷传递、轨道导向、运行缓冲与制动力传导功能，是决定列车运行平稳性、曲线通过能力与运行安全性的核心部件。在实际线路运行场景中，转向架需要适配不同曲率的轨道线路，承受轮轨间的垂向冲击、横向摆动与纵向牵引力，同时兼顾直线运行的稳定性与小半径曲线的通过灵活性，适配常规干线铁路的轨距标准，满足长距离重载运输的运行需求。从功能特性来看，该转向架集成了轮对轴箱组件、一系弹簧悬挂装置、构架主体、传动齿轮组、基础制动部件与中央牵引定位结构，轮对采用整体辗钢车轮搭配车轴结构，通过轴箱定位装置与构架连接，一系螺旋弹簧搭配阻尼元件可有效过滤轮轨传递的高频振动，降低运行过程中的颠簸冲击；构架采用箱型焊接结构，具备足够的抗弯抗扭刚度，可均匀传递各方向载荷；集成的齿轮传动结构可将牵引电机的输出扭矩传递至轮对，驱动车辆沿轨道行进，配套的制动部件可在制动指令下施加制动力，实现车辆的减速与停车。设计过程中，首先以轨距、轴重、最高运行速度作为核心边界参数，确定轮对的内侧距、车轮直径与轴颈中心距，保证轮对与轨道的匹配性；其次通过动力学仿真优化一系悬挂的刚度与阻尼参数，平衡直线运行的蛇行稳定性与曲线通过时的轮对横移能力，避免轮缘过度磨耗；构架设计时通过有限元分析校核不同载荷工况下的应力分布，在关键受力部位做加强处理，在非承载区域做轻量化优化，兼顾结构强度与整体重量控制；各部件的安装接口严格遵循铁路行业的装配公差要求，轴箱与构架的定位间隙、弹簧的安装预压量、齿轮副的啮合侧隙都预留了合理的装配与磨耗补偿空间，保证部件安装后可顺畅运转，同时预留日常检修维护的操作空间，方便运维人员对轮对磨耗、弹簧状态、制动间隙进行检查调整。安装边界方面，转向架整体轮廓适配机车车体下部的安装空间，中央牵引装置的接口尺寸与车体牵引销精准匹配，一系弹簧的安装座位置与轴箱位置一一对应，整体落车后可保证车体高度在标准范围内，两侧轮缘与轨道的间隙符合运行安全要求，各传动部件与周边结构预留足够的运动间隙，避免运行过程中发生运动干涉，可满足长期重载运行下的结构可靠性要求。
