铁路货运Z型罐体运载车厢结构设计

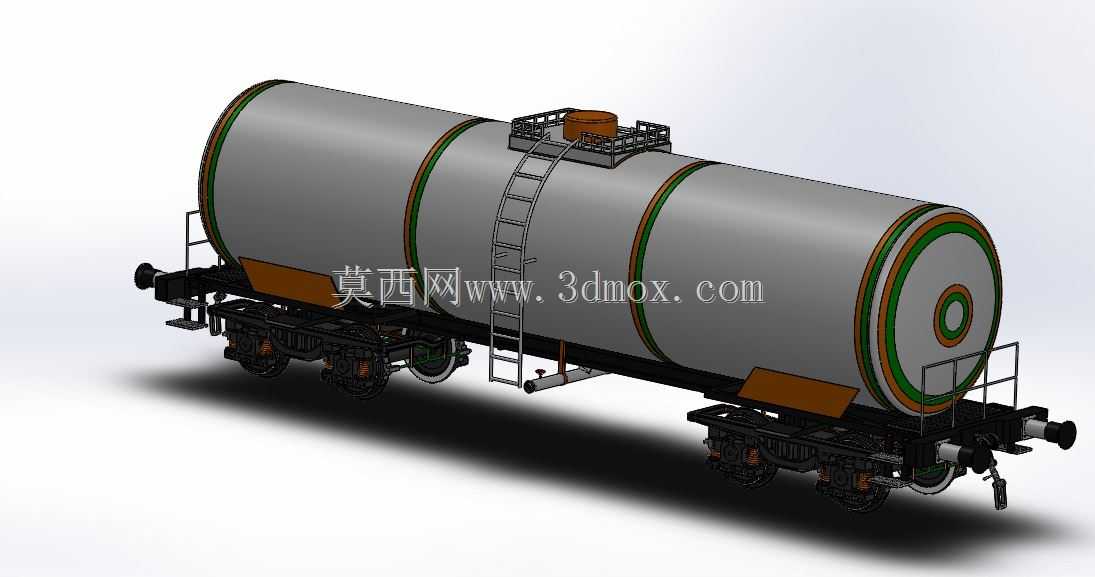

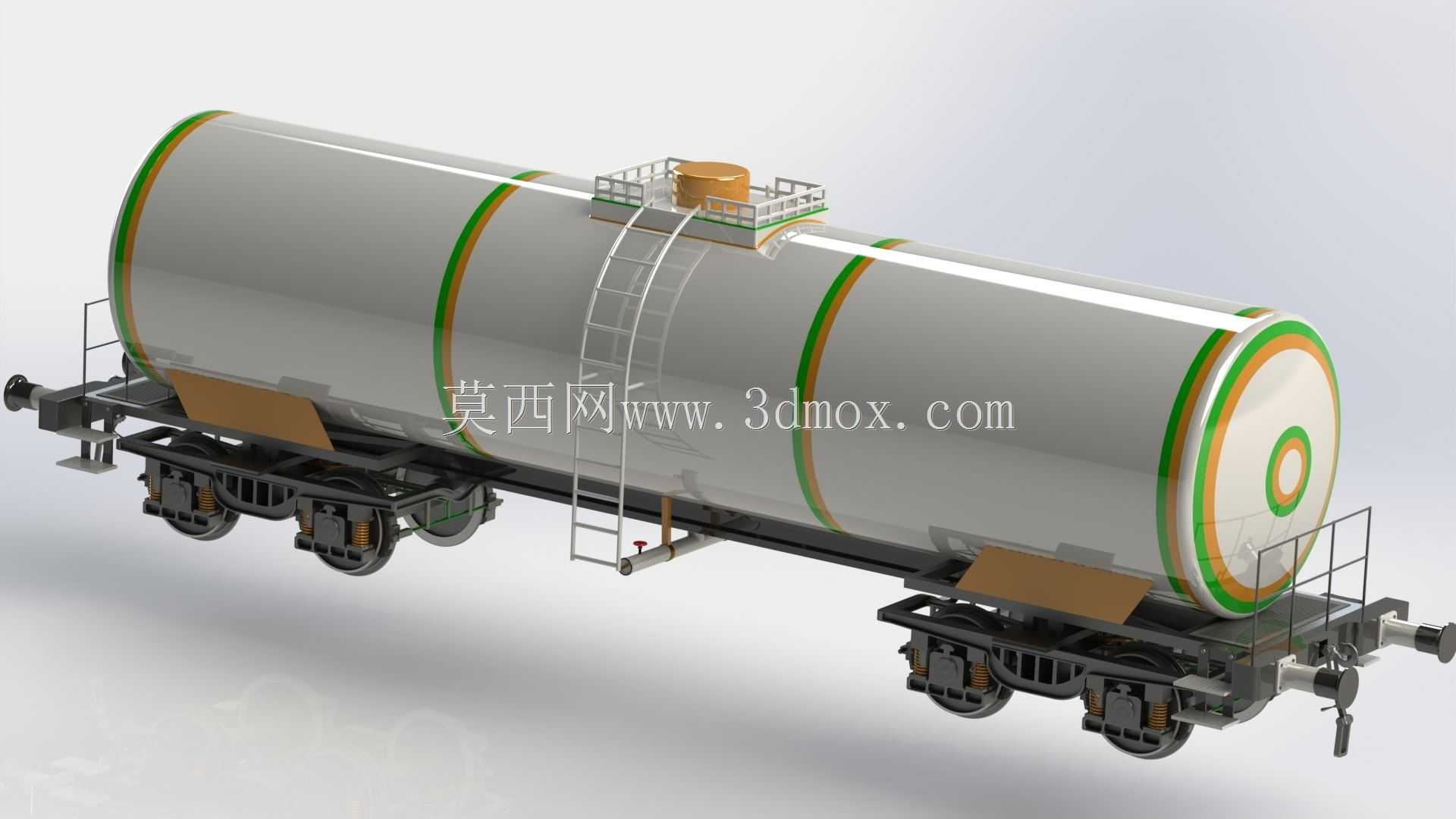

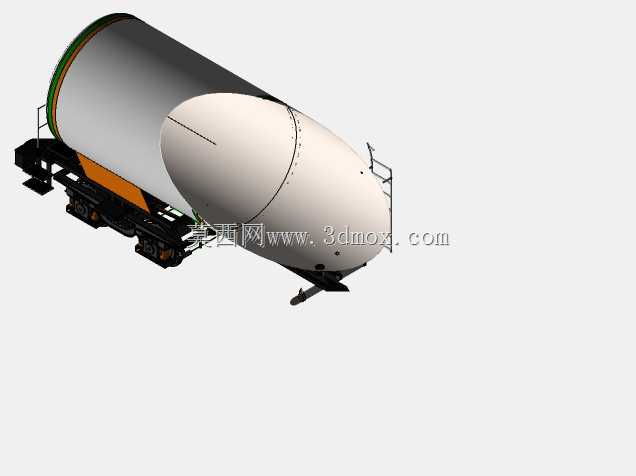

　　在大宗液态货物的干线铁路运输场景中，罐式货运车厢是承担成品油、化工液态介质、食用液态物料长距离转运的核心载具，本次呈现的Z型罐车结构，完全围绕重载货运的线路适配性、装载稳定性、运维便捷性展开设计，所有结构边界均符合标准轨距铁路的机车车辆限界要求，可直接适配国内绝大多数普速货运线路的通行条件。从整体布局来看，罐体采用卧式长圆柱承压结构，两端搭配标准椭圆封头，这种结构形式能在同等壁厚条件下最大化内部装载容积，同时分散罐体内部液态介质在车辆启停、过弯时产生的冲击载荷，避免局部应力集中造成的结构疲劳。罐体外部沿轴向设置多道环形加强筋，筋体外侧涂刷辨识度高的环形色带，既可以作为罐体形变的目视检测基准，也能在户外存放、

　　长距离运行过程中降低紫外线对罐体防腐层的直射老化速率。罐体顶部设置带安全护栏的操作平台，平台中心预留人孔与呼吸阀安装位，配套直爬梯从罐体侧下方向上延伸至平台入口，爬梯踏步采用防滑格栅结构，每段踏步与罐体之间设置减震垫块，避免车辆运行过程中爬梯与罐体共振产生的焊缝开裂问题，爬梯底部距离轨面的高度符合铁路运维人员的登乘作业标准，无需额外辅助设施即可完成日常的罐体检查、介质取样作业。走行部采用两台标准二轴转向架，分别布置在罐体底部的前后两端，转向架与罐体承载梁之间采用心盘+旁承的承载结构，心盘承担纵向与横向的定位载荷，旁承承担垂向的偏载载荷，同时提供过弯时的回转阻尼，抑制罐体在曲线段的侧摆幅度。转向架本身采用铸钢构架搭配一系悬挂结构，

　　轮对为标准辗钢整体轮，适配标准1435mm轨距，制动单元采用单侧闸瓦制动结构，预留空气制动管路的安装接口，可直接连挂现有货运列车的制动系统。罐体底部的承载鞍座采用变截面弧形托板结构，托板与罐体外壁之间铺设橡胶减震垫层，避免刚性接触造成的罐体局部压痕，鞍座与底部承载主梁采用焊接+螺栓紧固的复合连接方式，既保证长期重载下的结构强度，也方便后期罐体的检修更换。在安装边界的把控上，整车长度、宽度、高度均严格控制在GB146.1规定的标准轨距铁路机车车辆限界范围内，车钩中心高度符合通用货运车辆的连挂标准，可与现有敞车、棚车等货运车厢实现混编连挂，无需对场站的调车设备、装卸设施进行改造。罐体顶部的操作平台护栏高度满足高空作业的安全防护要求，

　　平台表面做防滑处理，人孔位置预留足够的操作空间，方便作业人员开启人孔进行内部清洗、检修作业。罐体底部两侧设置卸料管路的安装支架，预留阀门、快接接头的安装位置，可根据运输介质的不同适配重力卸料、压力卸料等不同的装卸工艺。从结构设计的细节来看，罐体的壁厚根据不同部位的受力情况做了差异化设计，封头部位因为承受内压冲击的载荷更大，壁厚略大于筒体段，环形加强筋的间距经过载荷仿真计算，在满足罐体刚度要求的前提下尽可能降低自重，提升车辆的载重利用系数。转向架的弹簧参数根据罐体满载时的总重量做了匹配调校，空车状态下的静挠度满足运行平稳性要求，重车状态下的弹簧压缩量不超出限位行程，避免车辆过岔、过曲线时出现刚性冲击。整车的管线布置沿底部主梁内侧走线，所有管路均采用管卡固定，避免运行过程中管线晃动造成的磨损，制动管路与卸料管路之间预留足够的安全间隙，避免制动系统产生的高温影响卸料管路的密封性能。在实际运维场景中，这种结构的罐车可适配不同类型的液态货物运输，仅需更换罐体内部的防腐层、调整卸料口的阀门形式即可完成介质适配，无需改动走行部、连挂结构等通用部件，大幅降低了车辆的运维成本与备件储备压力。
