160mm规格线材管材多辊矫直机构

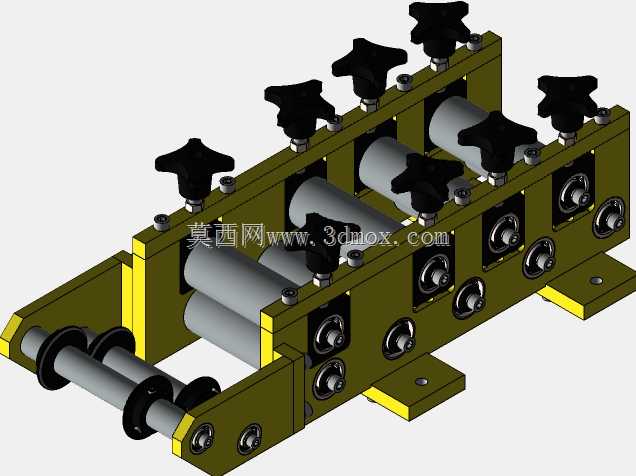

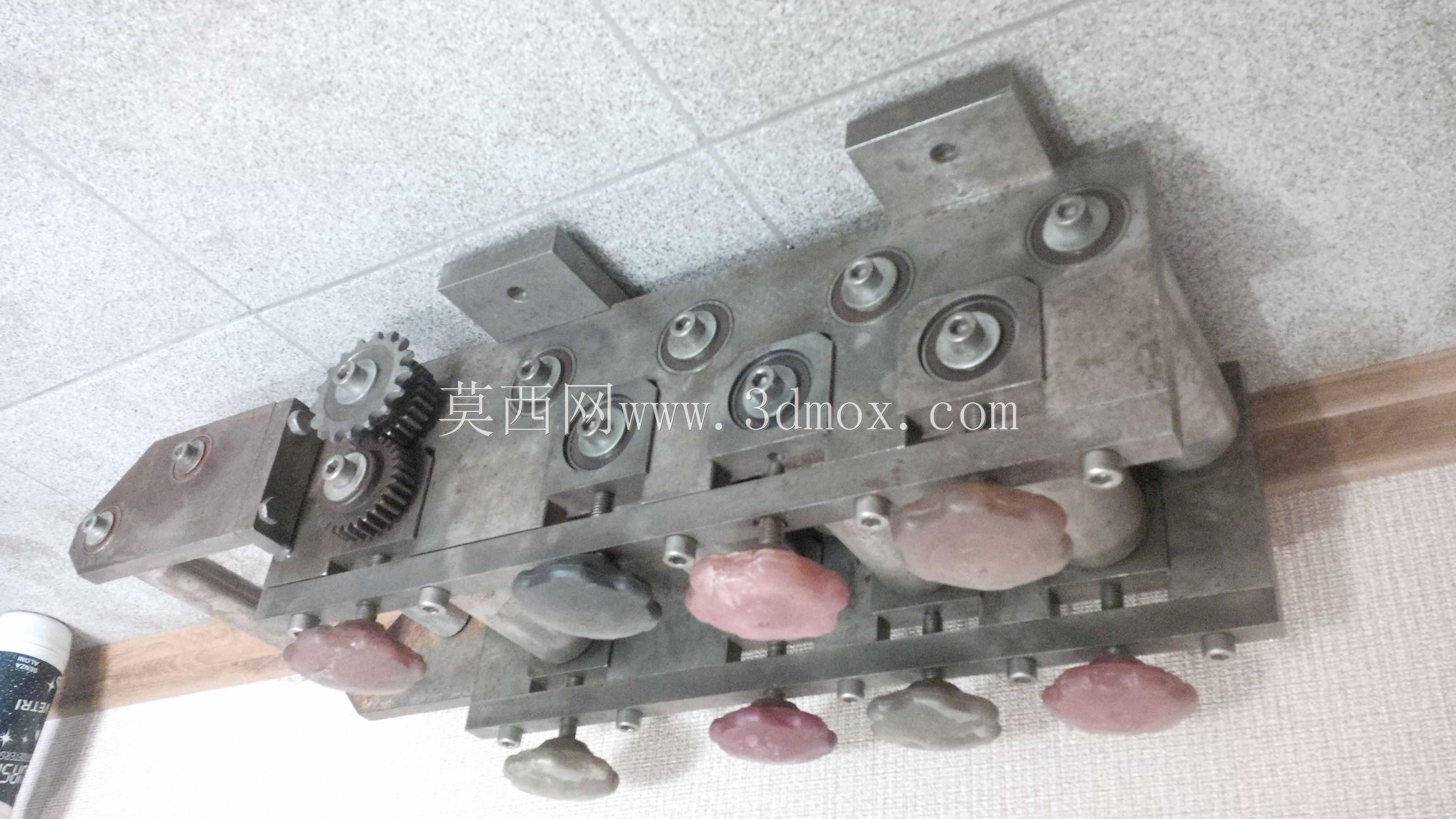

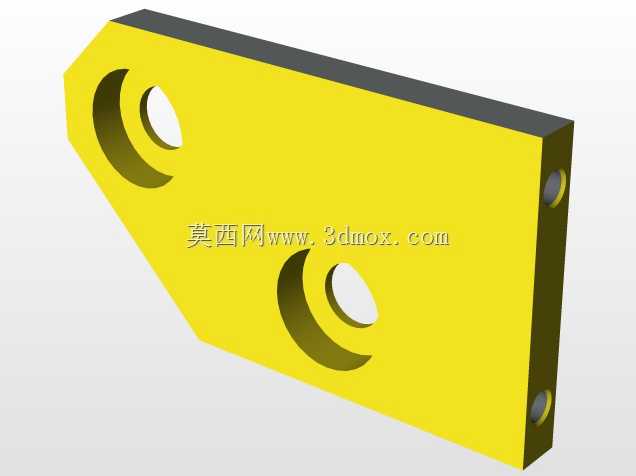

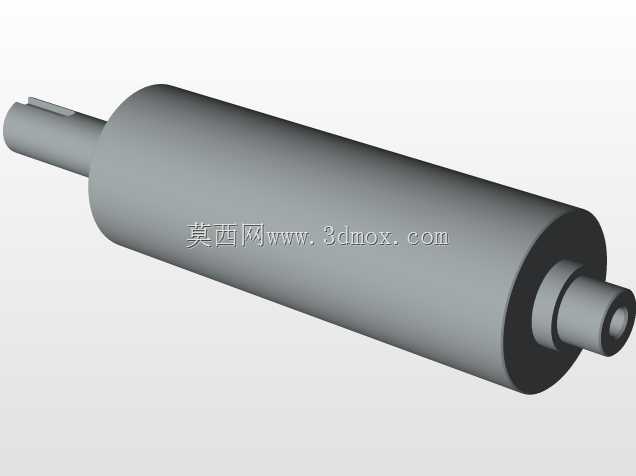

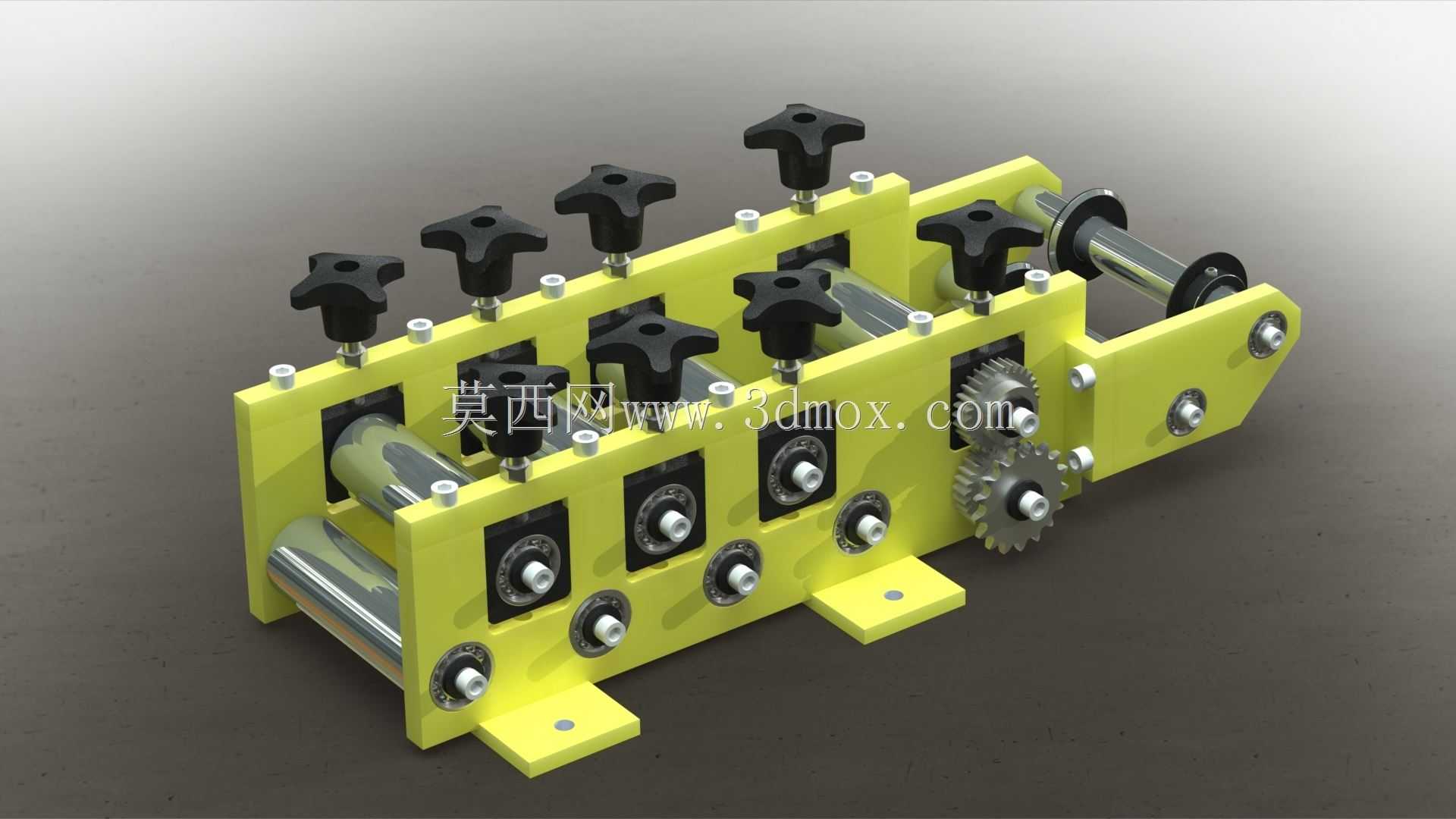

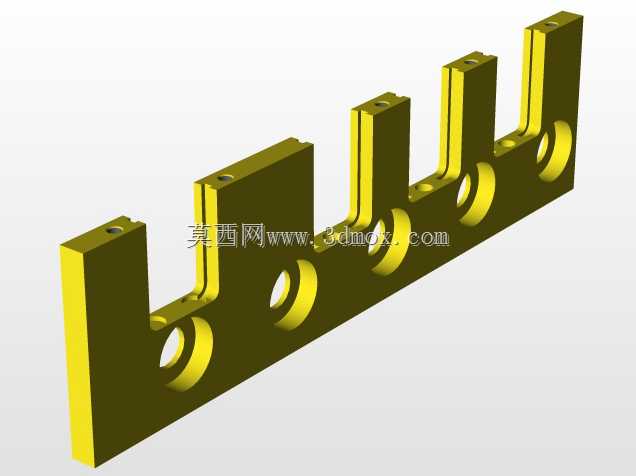

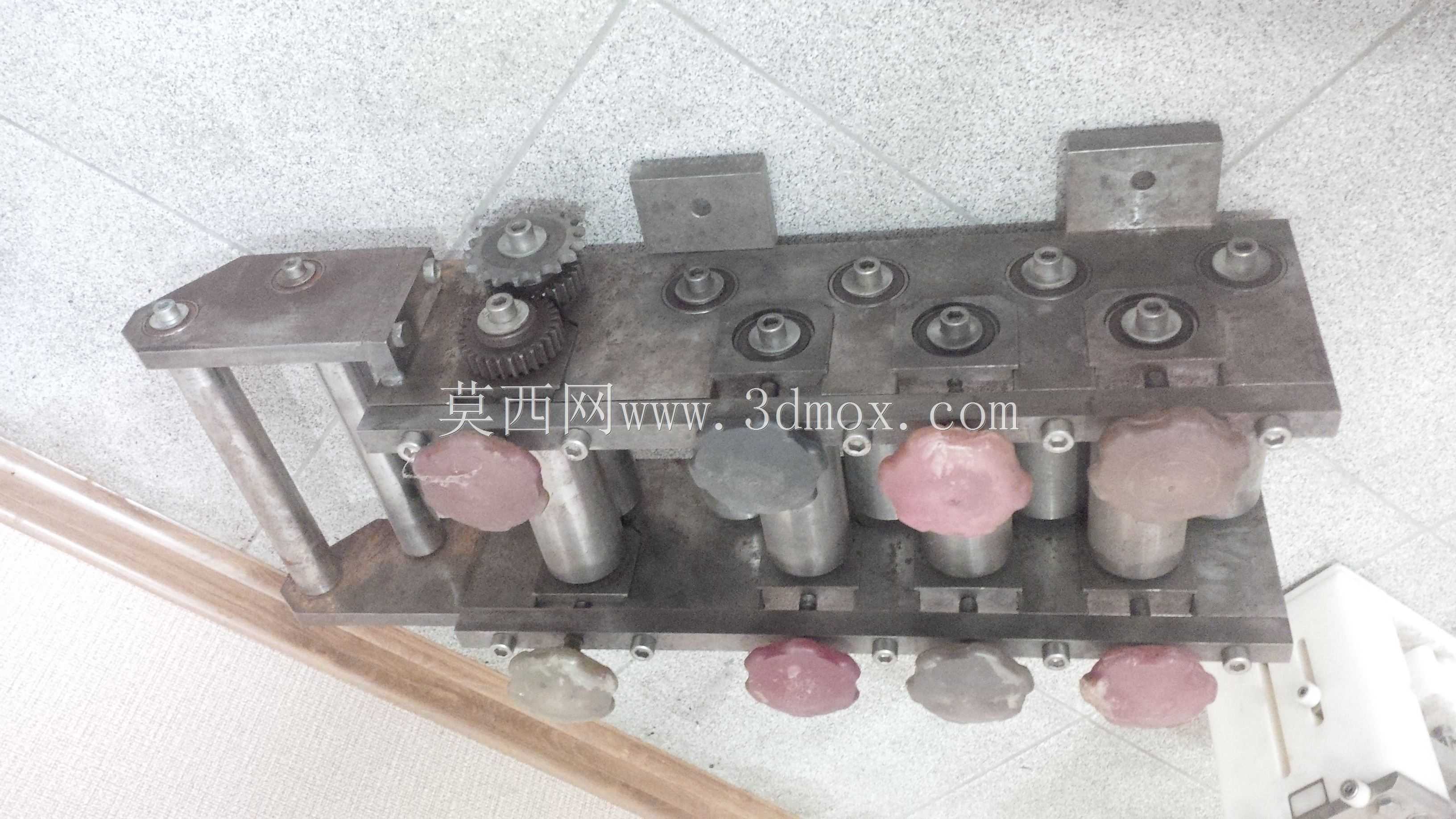

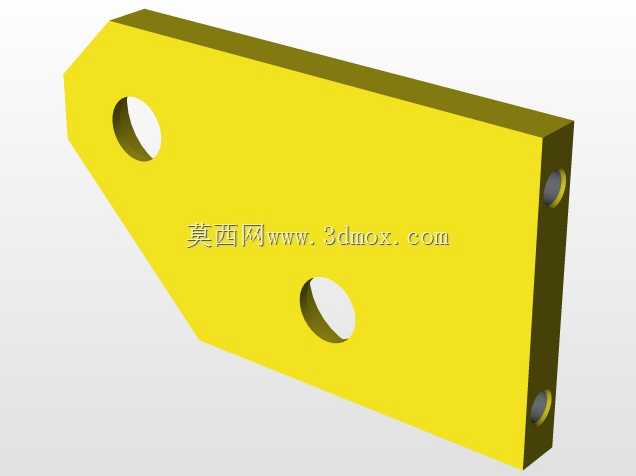

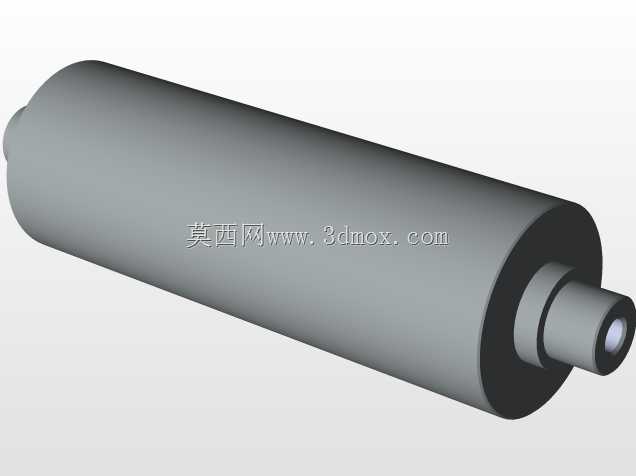

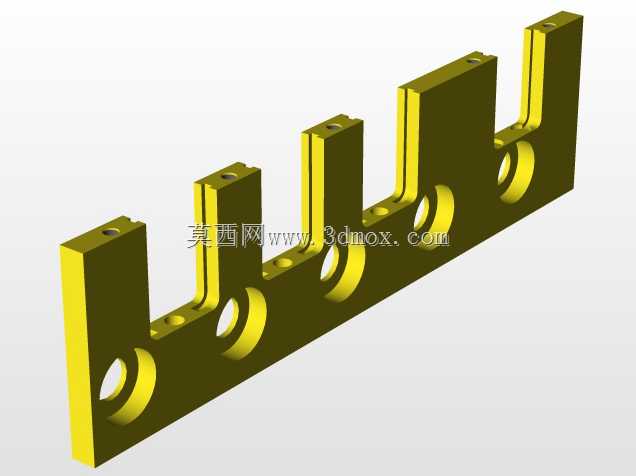

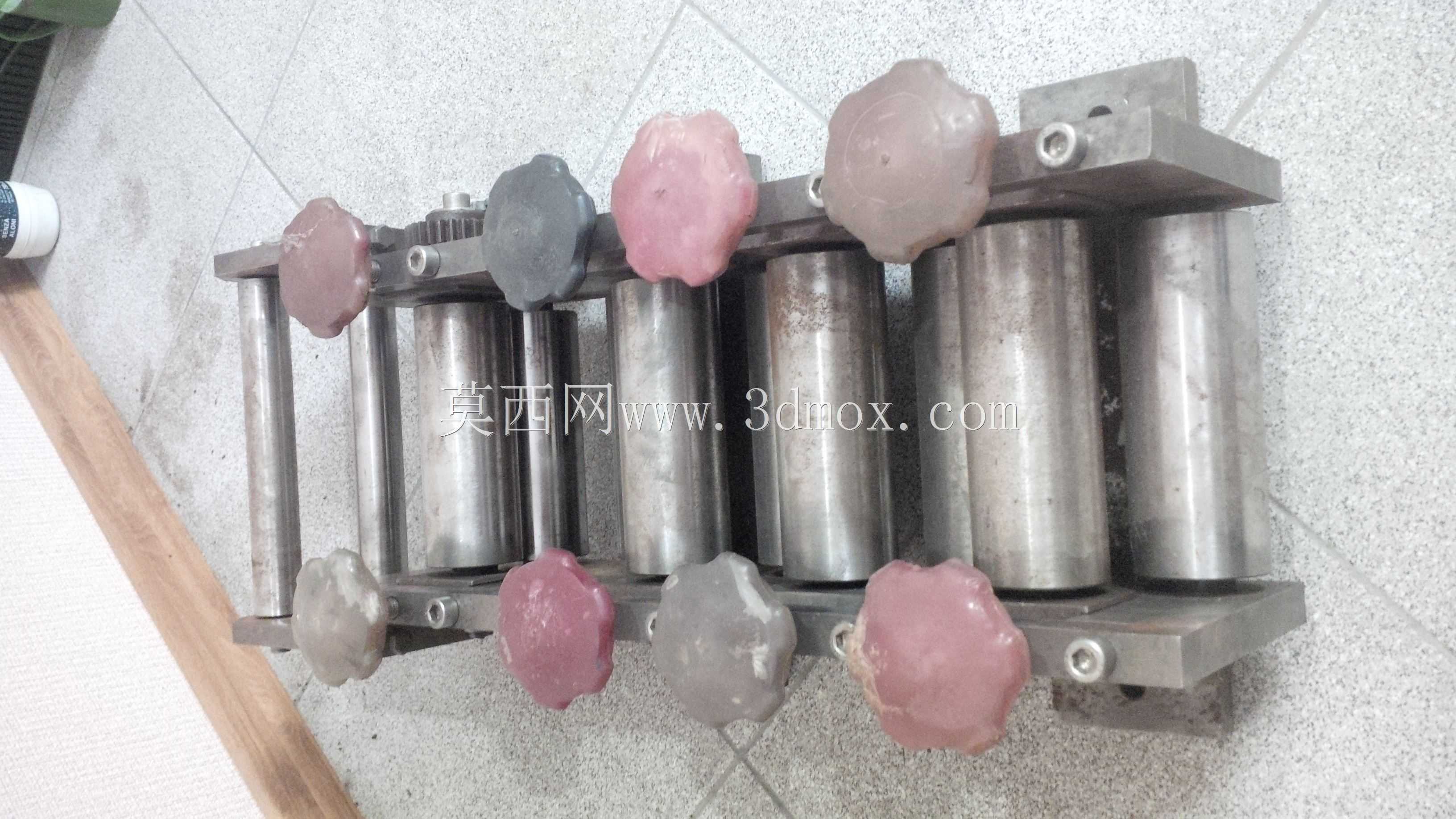

该矫直机构主要应用于金属线材、细径管材、异型材的连续加工产线中，常见于五金制品加工、电线电缆生产、焊材制备、制冷管路加工、金属网丝编织等场景，承担进料端的原料矫直工序，消除盘卷原料自带的弯曲应力与形变缺陷，为后续的定尺裁切、折弯成型、焊接装配、表面处理等工序提供直线度达标、进给稳定的原料，避免因原料弯曲导致的送料卡滞、裁切尺寸偏差、成型位置错位等生产问题，是连续式金属型材加工线中不可或缺的前置处理单元。设备采用多组交错排布的矫直辊结构，上下两列辊轴错位布置，通过顶部的星形手轮可独立调节每一组矫直辊的压下量，适配不同直径、不同材质、不同初始弯曲度的加工原料，从输入端到输出端逐步递减压下量，通过渐进式的反复弯曲形变消除原料内部的残余应力，避免单次形变量过大导致的原料表面压伤、内部应力残留反弹问题；侧部的齿轮传动组可实现所有主动辊的同步运转，保证原料进给过程中速度均匀无打滑，不会出现辊面与原料表面的相对滑动划伤，保障加工后原料的表面质量。整体设计采用框架式安装结构，主体承力板采用加厚板材加工，所有辊轴均配套带座轴承安装，保证长时间高负载运行下的辊轴回转精度，不会出现辊轴窜动、偏摆导致的矫直精度下降问题；底部预留标准化安装固定孔位，可直接固定在设备安装台面上，也可搭配滑动底座适配不同的产线安装位置，整体宽度适配160mm规格的加工幅面，可覆盖常规直径范围内的金属线材、细管材加工需求，安装时仅需对齐产线进料中心高度，调整好各组辊轮的压下间隙即可投入使用，调试过程直观便捷，无需复杂的参数标定，一线操作人员经过简单培训即可完成不同规格原料的调试切换。设备外露的传动齿轮配套防护结构，避免生产过程中碎屑、灰尘进入啮合面造成齿轮磨损，延长设备维护周期，所有调节手轮均布置在设备顶部同一侧，操作人员无需俯身或探身即可完成所有压下量的调节操作，日常使用的操作便利性较强。
