铸造车间用辊道物料输送设备结构设计

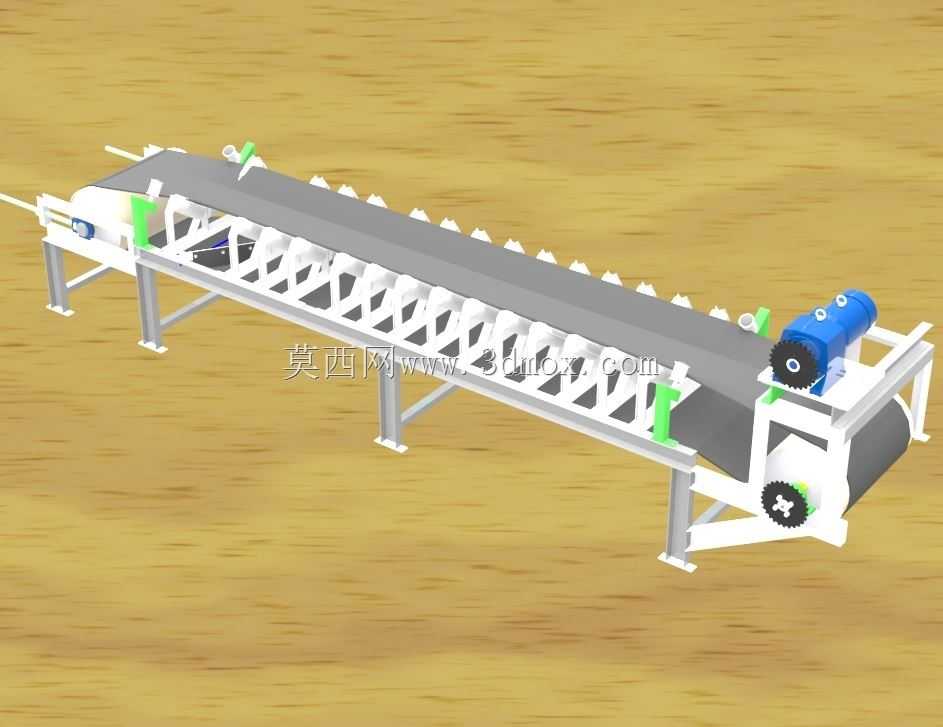

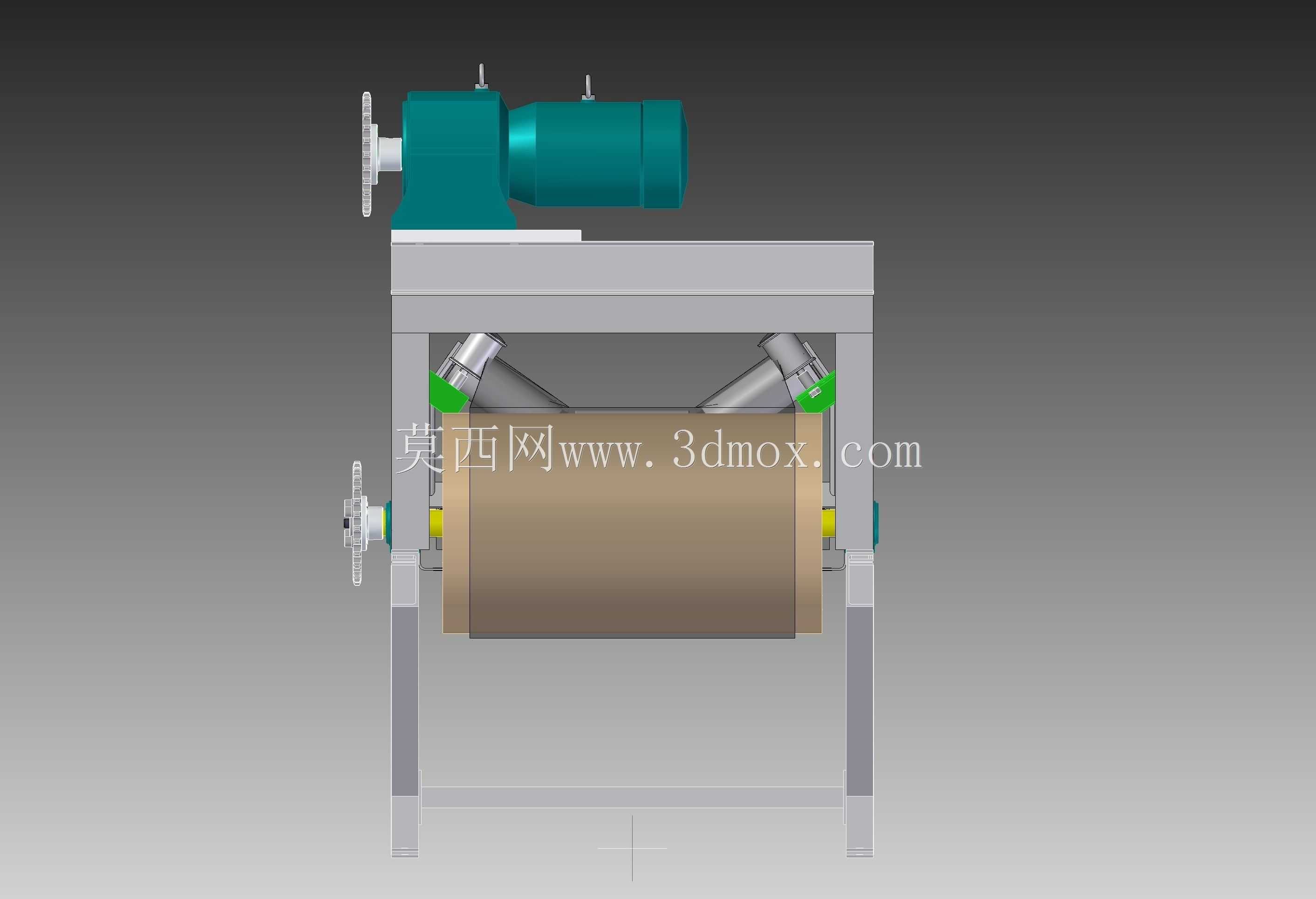

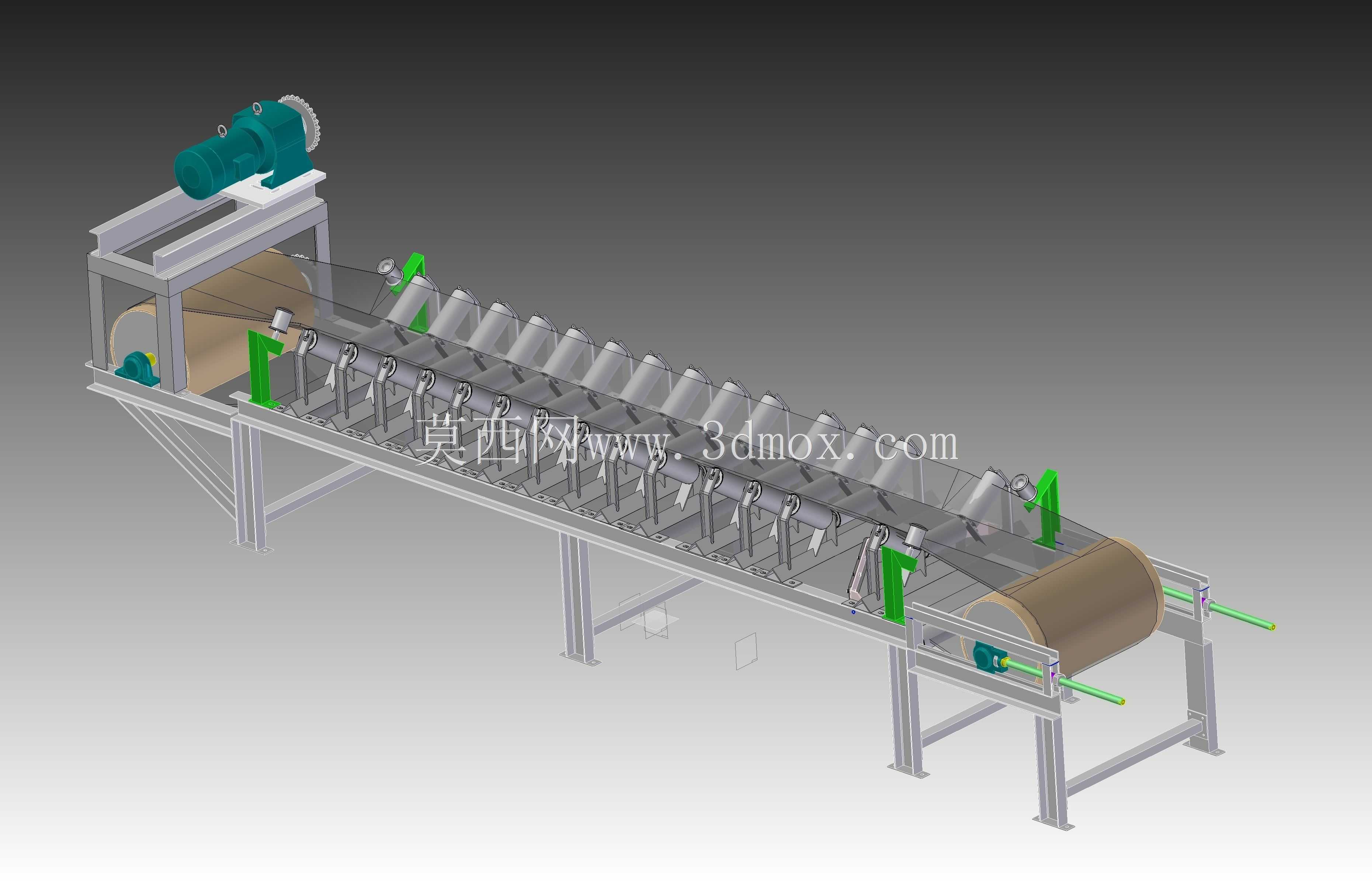

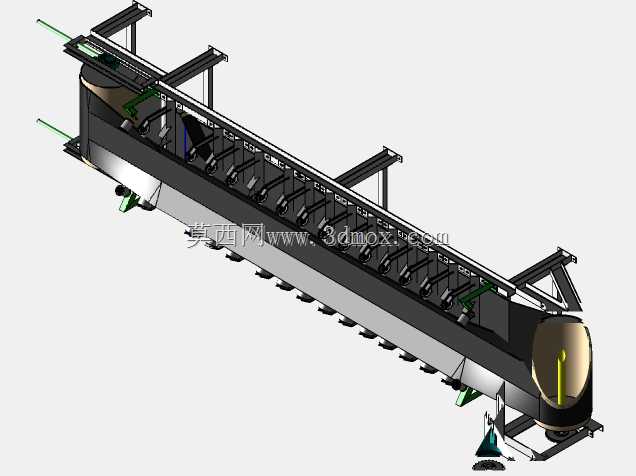

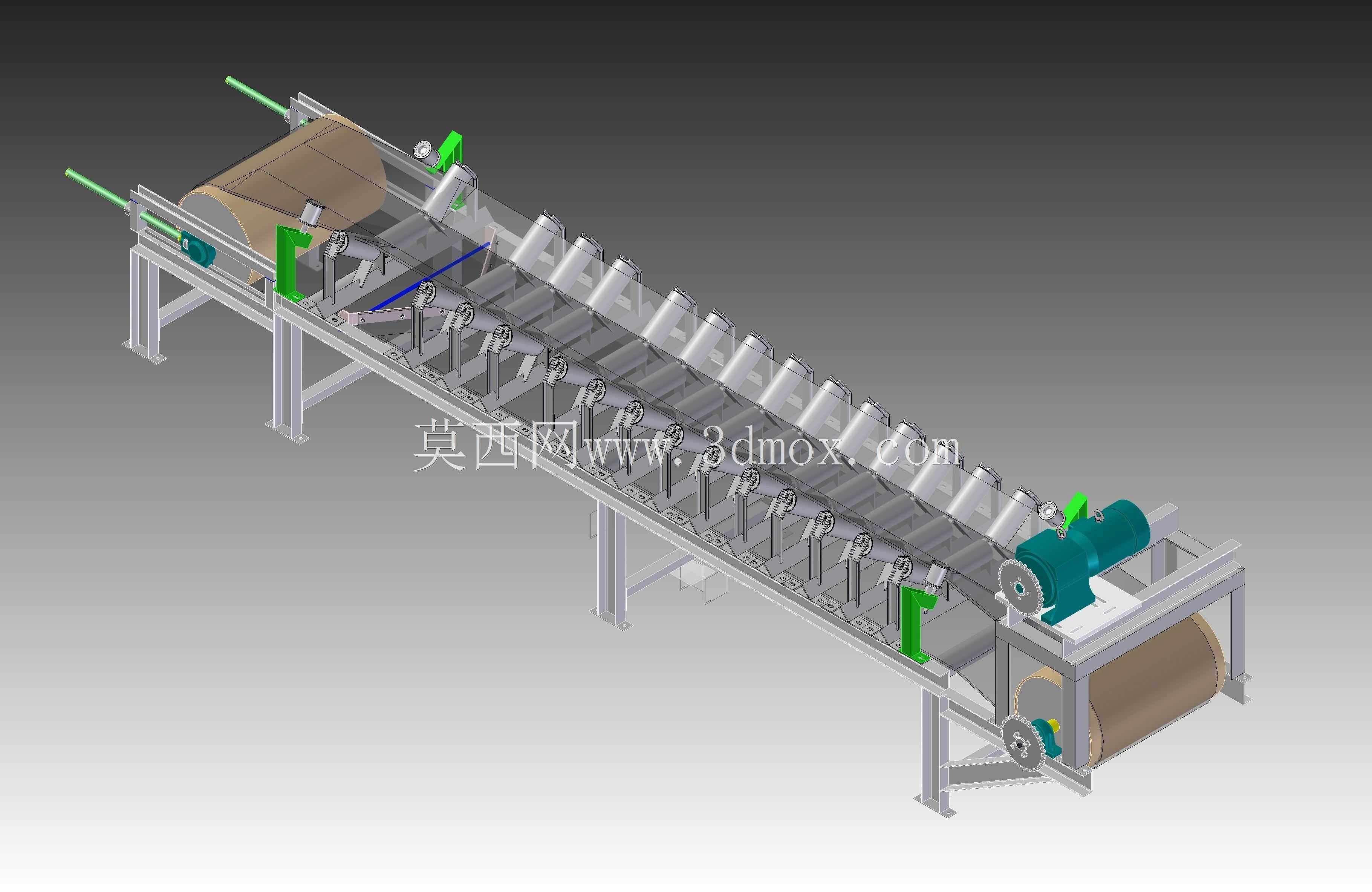

该辊道输送设备主要面向铸造生产车间的物料转运场景设计，可适配砂型、生坯铸件、铸造砂料等多种生产物料的长距离工位间输送需求，能够衔接混砂、造型、浇注、冷却、落砂等多个铸造生产工序，替代传统人工转运或简易皮带输送的作业模式，大幅降低车间内物料转运的人力投入，同时减少铸造生产过程中物料磕碰、撒漏的问题，提升连续化生产的流转效率。设备整体采用长条形卧式布局，主体框架为型钢焊接成型的桁架式支撑结构，框架底部设置带地脚安装板的支撑腿，可直接通过膨胀螺栓固定在车间硬化地面上，安装时需保证两侧框架的平行度偏差控制在合理范围内，避免后续运行出现皮带跑偏、辊组卡滞的问题；设备的有效输送宽度适配铸造车间常规砂箱与生坯铸件的尺寸，整体长度可根据车间工位布局进行模块化拼接调整，能够适配不同跨度的生产线排布需求。设备的输送承载面采用平皮带搭配侧边限位挡边的结构，皮带下方沿输送方向等距布置支撑托辊，托辊采用耐磨尼龙材质制作，既能够降低皮带运行的摩擦阻力，也可承受铸造物料的重载冲击，避免皮带长期受压出现凹陷变形；设备的驱动端布置在输送方向的末端，采用减速电机搭配链轮链条的传动结构，为整条输送线提供稳定的运行动力，传动部位设置全封闭的安全防护罩，避免车间内的砂尘进入传动结构造成磨损，同时防止生产人员误触转动部件引发安全事故。在设备的框架侧边，沿输送方向等距布置了多组可调式侧导向装置，导向件采用耐磨高分子材料制作，可根据输送物料的宽度灵活调整导向间距，避免物料在输送过程中出现偏移、掉落的问题；设备的张紧机构设置在从动辊端，采用螺杆调节式张紧结构，可根据皮带的运行磨损情况实时调整张紧度，保证皮带运行的稳定性，降低日常维护的操作难度。该设备的设计充分考虑了铸造车间多尘、重载、连续运行的工况特点，所有外露金属结构件均做了防锈耐磨的表面处理，转动部位采用密封式轴承结构，能够有效阻挡砂尘侵入，延长设备的无故障运行周期，既可以作为独立的输送单元使用，也可以与铸造生产线的其他自动化设备进行信号联动，实现物料输送的全流程自动化管控，适配中小批量铸造生产车间的自动化升级需求，帮助生产环节理顺物料流转路径，减少工序间的等待时间，整体结构兼顾了承载强度、运行稳定性与维护便捷性，能够在较为恶劣的车间生产环境下长期稳定运行。
