简易两吨手动液压冲压压机结构设计

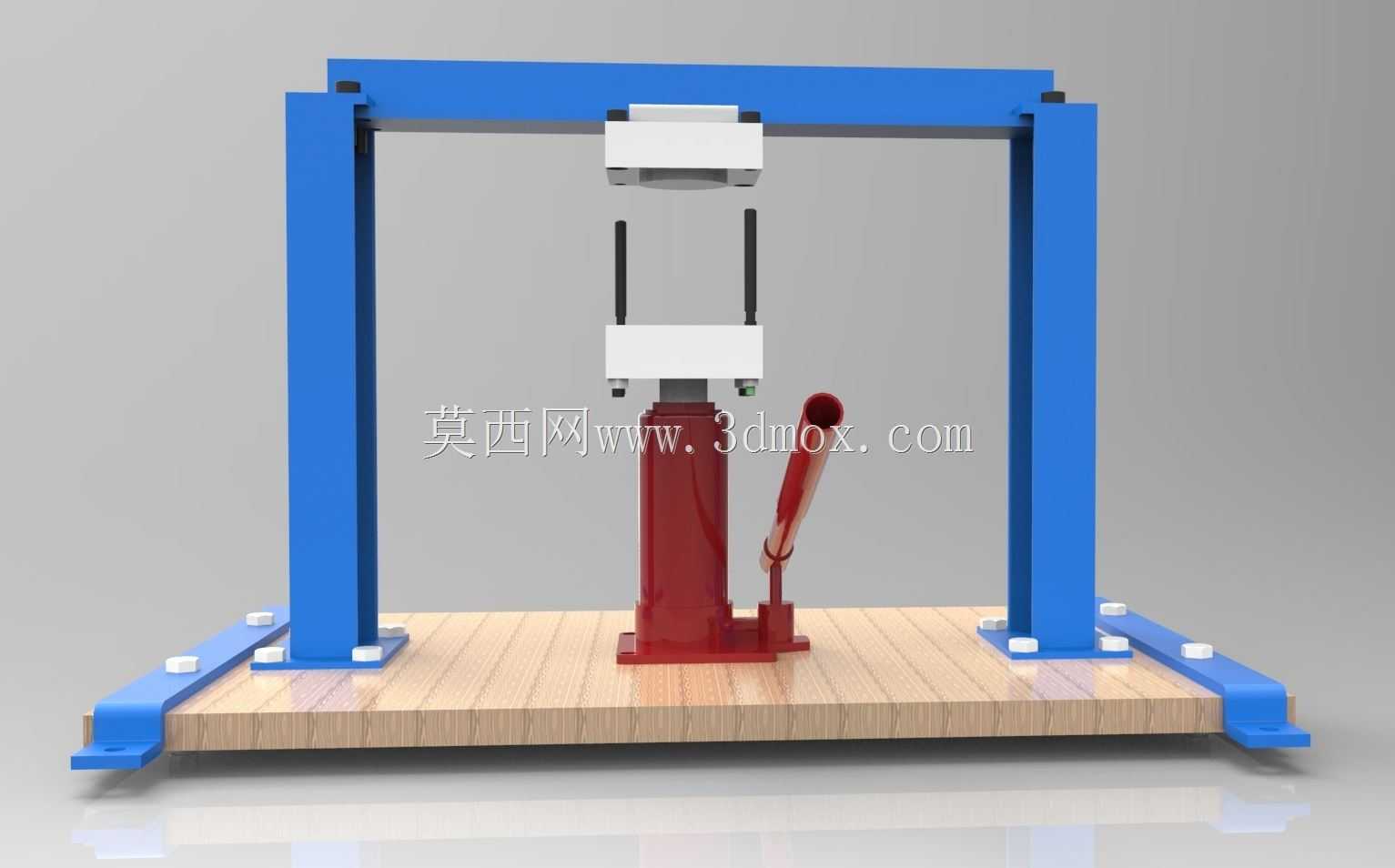

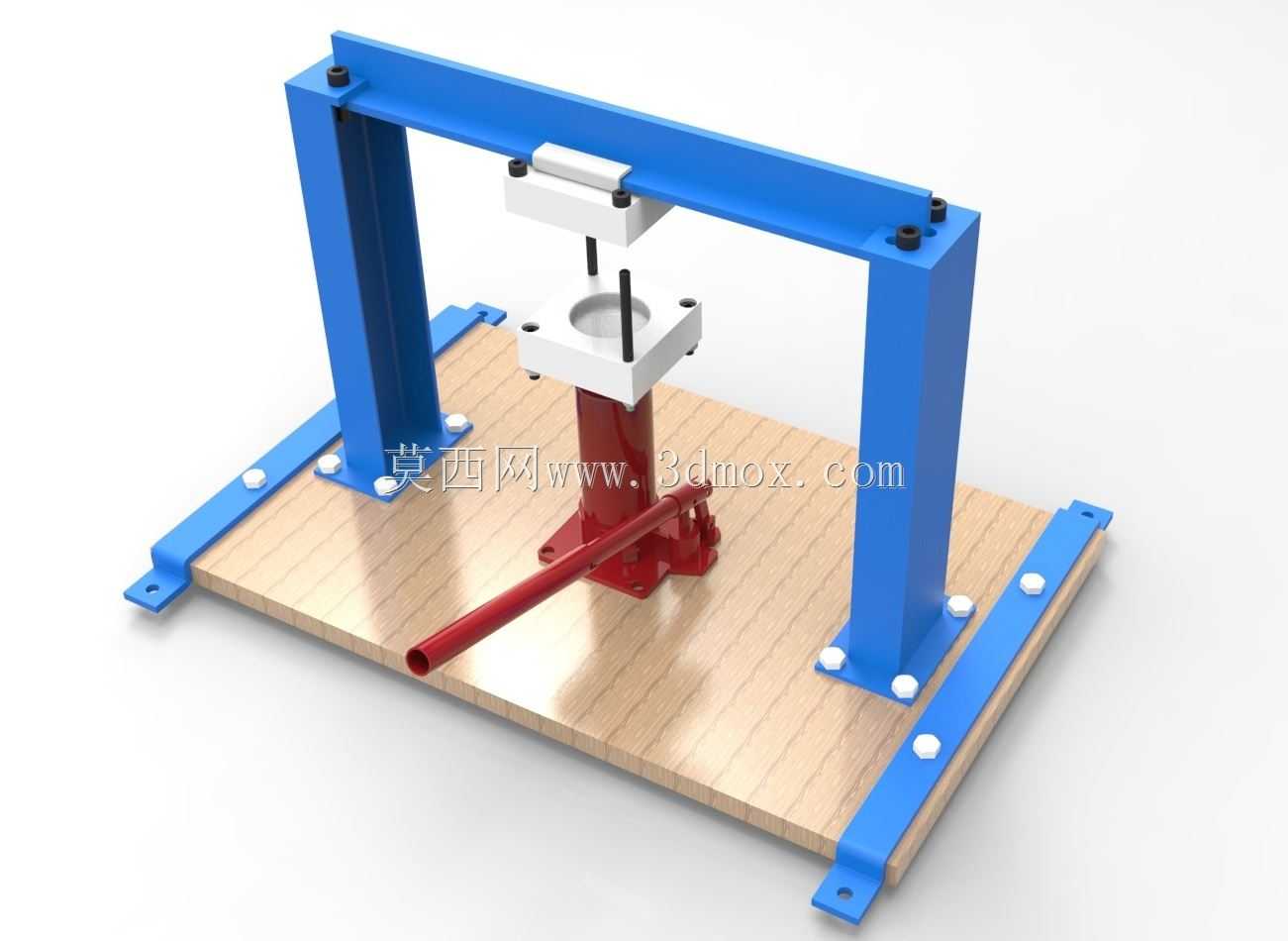

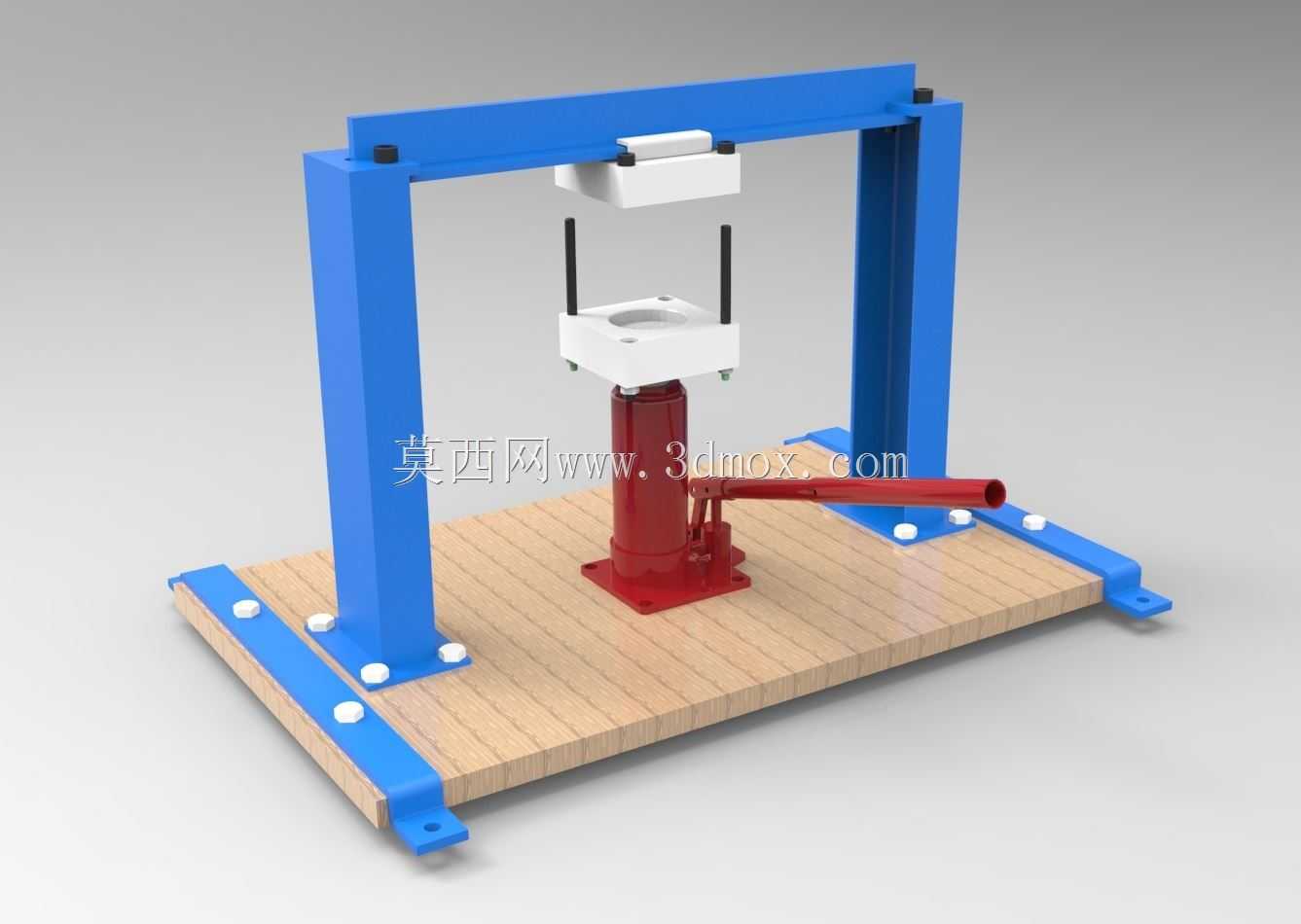

这款两吨级手动液压冲压设备，主要面向小型加工工坊、五金维修站点、教学实训场景以及个人DIY作业领域设计，可覆盖小规格金属件冲压成型、薄板材校平、零部件压装、小型轴承拆装、五金件铆接等多种轻载加工作业需求，能够在无大功率动力电源的场景下完成常规压制作业，适配零散维修、小批量试制、实训教学等非规模化生产的使用场景，填补了小型手动施压设备在低成本、易操作、易搬运维度的使用空白。设备整体采用龙门式框架结构作为受力主体，两侧立式支撑柱搭配顶部横梁形成稳定的受力闭环，底部采用加宽木质承载平台搭配两侧延伸的蓝色钢制滑轨底座，既保证了施压过程中整体结构的抗侧倾稳定性，也为不同规格的工装夹具预留了充足的安装固定空间，底座延伸段设计的固定孔位可直接将设备锁紧在工作台面上，避免大吨位施压时设备移位带来的安全隐患。设备的动力核心采用成熟的手动立式液压千斤顶结构，搭配侧面的手动压杆作为动力输入部件，操作人员通过反复扳动压杆即可驱动千斤顶柱塞平稳抬升，将液压推力传递到中部的滑动压头位置，压头与顶部横梁之间设置的双导向立柱可保证压头升降过程中始终保持垂直姿态，避免施压过程中出现偏载、压头歪斜的问题，保证施压精度与作业安全。设计过程中始终围绕最少材料消耗的核心思路，在满足两吨额定施压强度要求的前提下，对框架结构的型材截面、支撑部位的壁厚进行了优化，去除了非受力区域的冗余材料，在控制整体重量、降低制造成本的同时，保证核心受力部件的结构强度满足长期使用要求，设备整体外形紧凑，宽度适配常规工作台的摆放尺寸，高度满足常规小型工件的作业空间需求，无需复杂的安装调试流程，放置固定后即可投入使用。滑动压头与顶部横梁之间预留了足够的开合行程，可适配不同高度的工件与工装，底部木质平台具备一定的缓冲性能，可避免硬接触对工件表面造成的磕碰损伤，两侧的导向结构采用光滑圆柱配合滑动衬套，升降过程阻力小、无卡顿，长期使用也不易出现磨损卡滞的问题。手动液压驱动的设计无需接入气源、电源，可在户外作业、维修现场、无供电的实训场地等多种复杂环境下正常使用，整体结构简单可靠，日常维护仅需定期检查液压油位、给导向柱涂抹润滑脂即可，无需复杂的专业保养流程，非常适合非专业规模化生产场景下的轻载施压作业使用。
