工业级水处理冷却循环系统三维结构

　　这套三维结构还原的是工业场景中常用的闭式循环水处理冷却系统，这类系统广泛应用于冶金产线冷却、化工反应釜温控、数据中心介质降温、注塑车间模具恒温等需要持续带走工艺余热的场景，核心作用是通过水介质的循环流动，将生产端产生的多余热量传递至冷却单元散出，保障工艺设备始终处于允许的工作温度区间，避免因过热导致的设备寿命衰减、工艺参数偏移甚至生产安全事故。

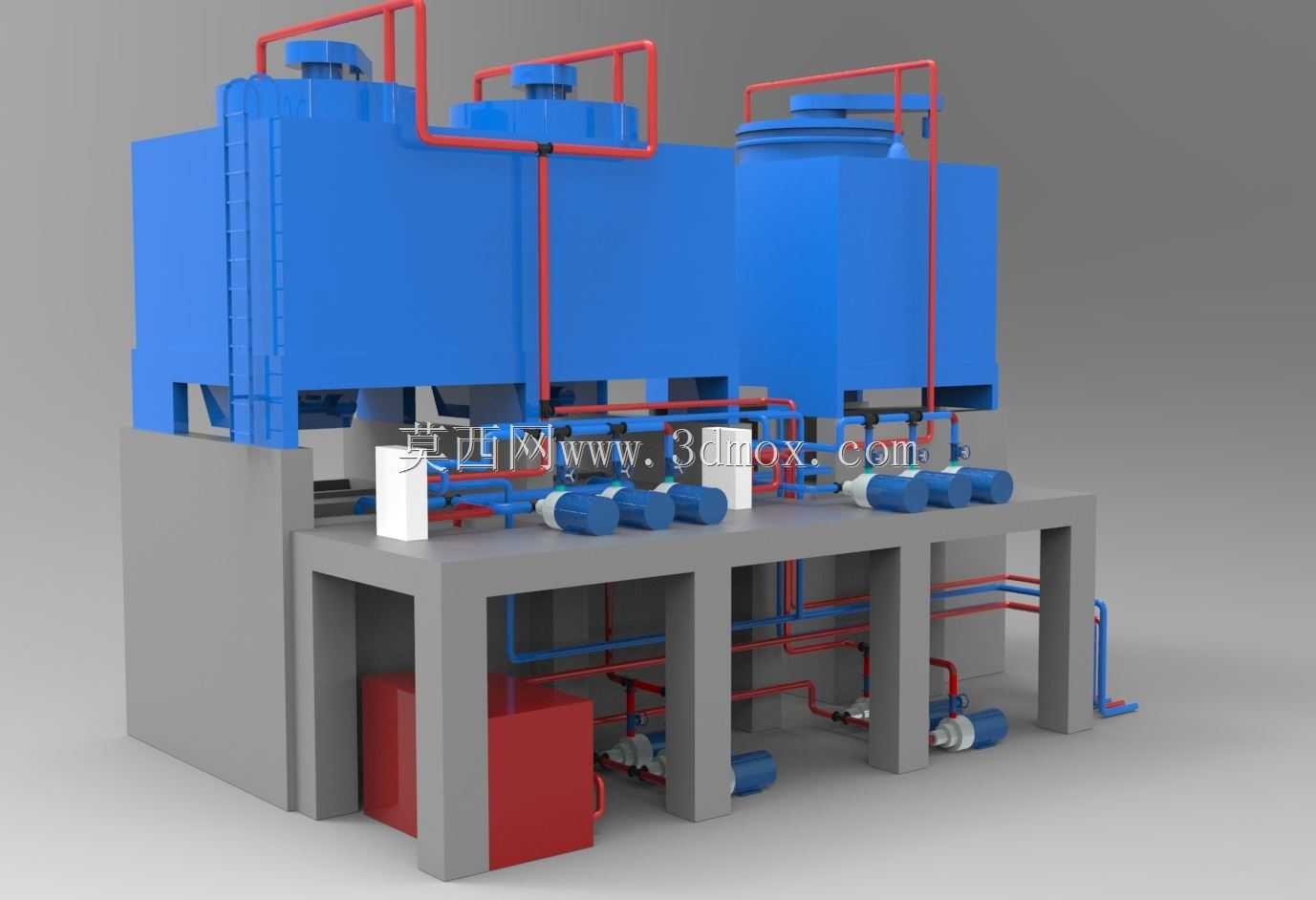

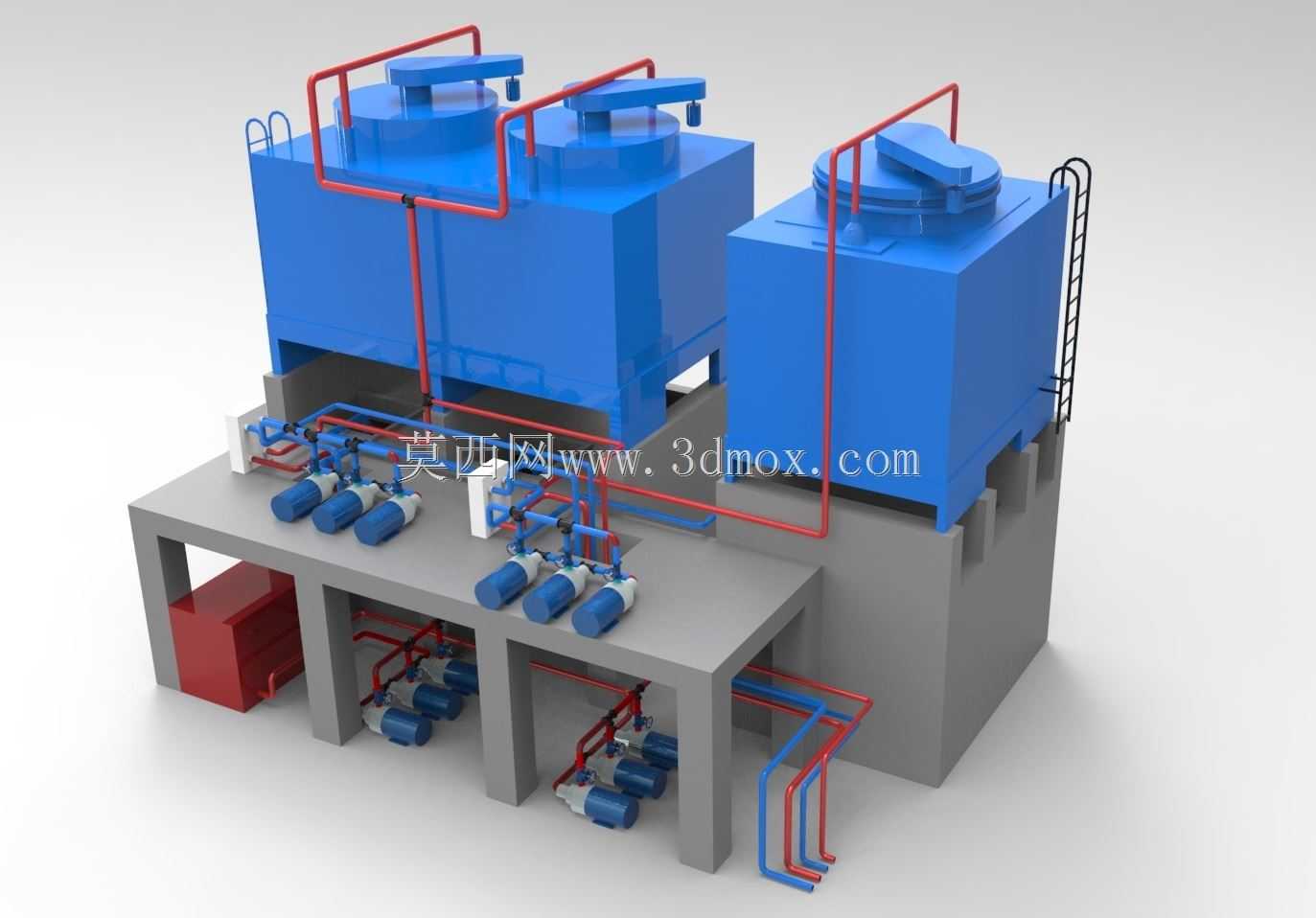

　　从结构布局来看，整套系统采用分层式安装设计，上层为两台方形闭式冷却塔单元，塔体顶部设置检修人孔与通风组件，侧面配置爬梯供运维人员登顶检修，塔体底部架设在混凝土支撑基座上，预留出下层泵组与管路的安装空间，这种高架布局一方面可以利用重力势能提升回水的顺畅度，另一方面也能减少地面占用面积，适配厂房内紧凑的设备排布需求。中层为混凝土结构的操作平台，平台上沿管路走向排布多组卧式离心泵，泵组进出口均配置软连接与控制阀门，可单独切断单台泵的通路进行检修，不影响整套系统的连续运行，泵组的选型匹配系统额定循环流量与扬程需求，一用一备或多用一备的配置逻辑也在模型中有所体现，保障系统运行冗余度。

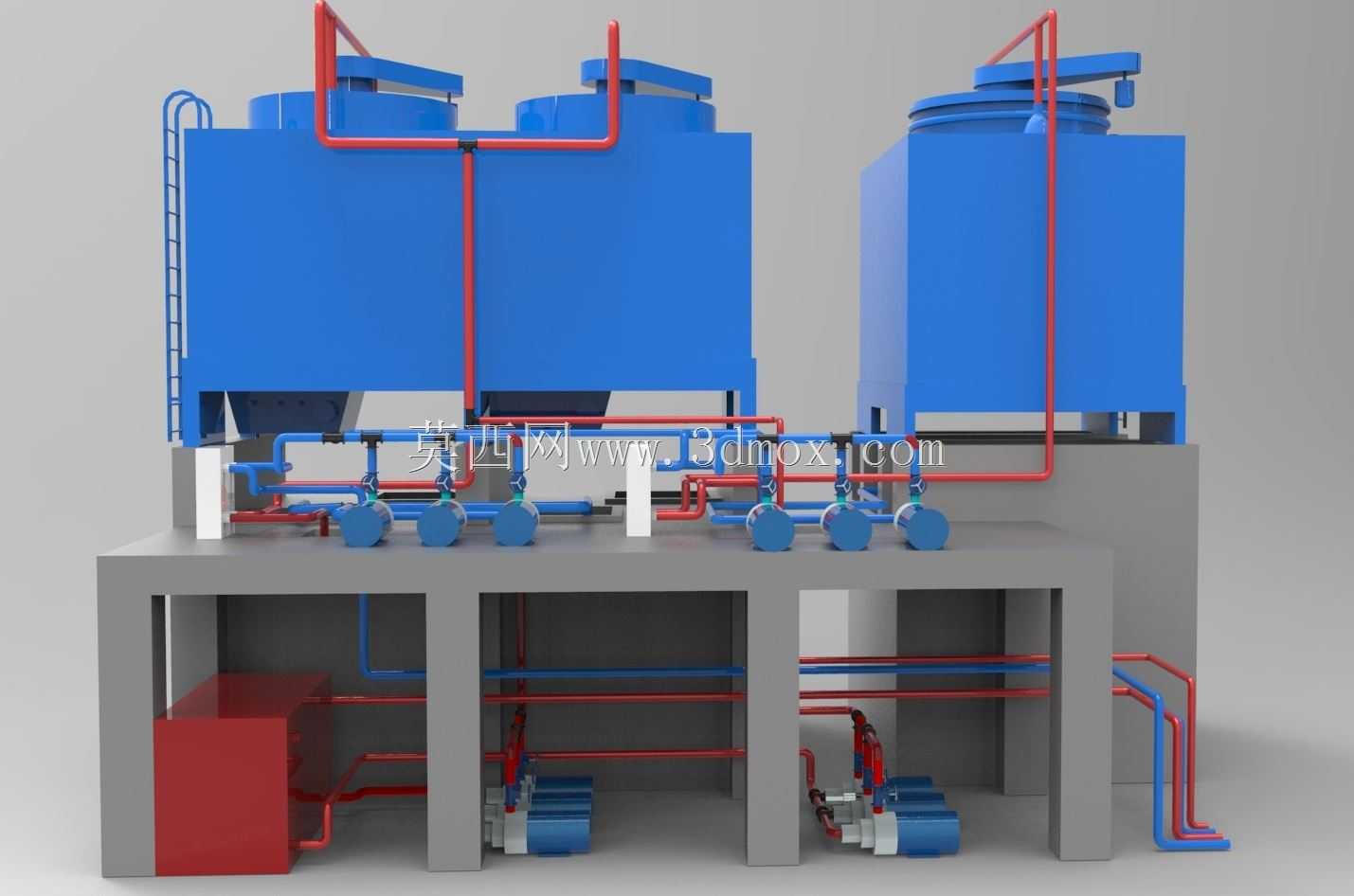

　　管路设计上采用红蓝双色区分供回水路径，红色管路为高温回水路径，将生产端换热后的高温水输送至冷却塔顶部布水器，经塔内填料与空气换热降温后，通过蓝色低温供水管路输送回生产端，管路在转角、分支处均采用标准弯头、三通连接件，所有管路的排布都预留了安装操作空间，阀门位置均设置在便于人员操作的高度，避免出现运维死角。平台下方的空间同样布置了备用泵组与分支管路，可对接不同楼层或不同区域的冷却需求，管路沿平台梁底排布，采用管卡固定，避免管路运行时因水流脉动产生振动噪音。

　　设计过程中优先考虑了系统的可维护性与运行稳定性，冷却塔的放置位置预留了足够的通风间距，避免热空气回流影响冷却效率；泵组的安装基座预留了减震垫安装位置，减少振动传递至建筑结构；所有管路的管径匹配对应管段的流量需求，沿程阻力经过核算，避免出现局部流速过高导致的管路冲蚀或者流速过低导致的杂质沉积。整套系统的安装边界需要考虑厂房层高、地面承重能力，上层冷却塔满载运行时的总重量需要匹配混凝土基座的承重设计，侧面爬梯的位置需要避开厂房内的梁柱与其他设备，管路进出生产区域的位置需要预留穿墙套管的安装空间，泵组周边需要预留至少0.8米的检修通道，方便运维人员更换机封、轴承等易损件。

　　从功能实现逻辑来看，高温回水经管路进入冷却塔后，通过布水装置均匀淋洒在换热填料上，与塔内逆向流动的空气进行接触换热，部分热量通过水的蒸发带走，降温后的冷水汇集到塔底集水盘，通过供水泵组加压后输送至各个用冷点位，吸收工艺设备的热量后再次回到冷却塔完成循环。系统还预留了补水、排污、加药的管路接口，可配套水处理装置控制循环水的硬度、浊度，避免管路与换热面结垢影响换热效率。整套三维结构完整还原了系统的管路走向、设备安装位置、部件连接关系，可用于方案阶段的布局评审、管路干涉检查，也可作为运维人员的培训参考资料，帮助相关人员快速理解系统的构成与工作逻辑。
