齿轮传动装配质量检测运转试验台

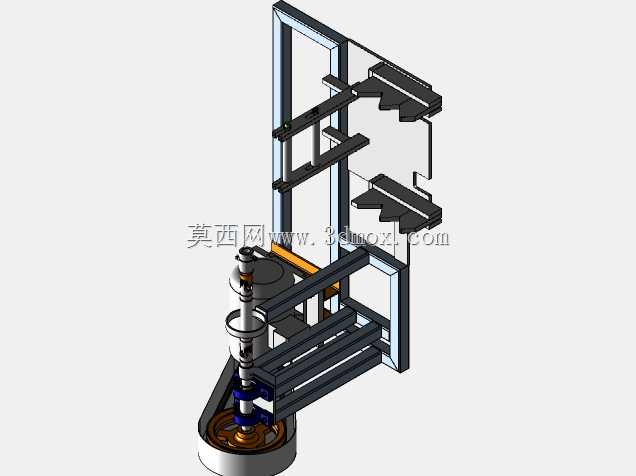

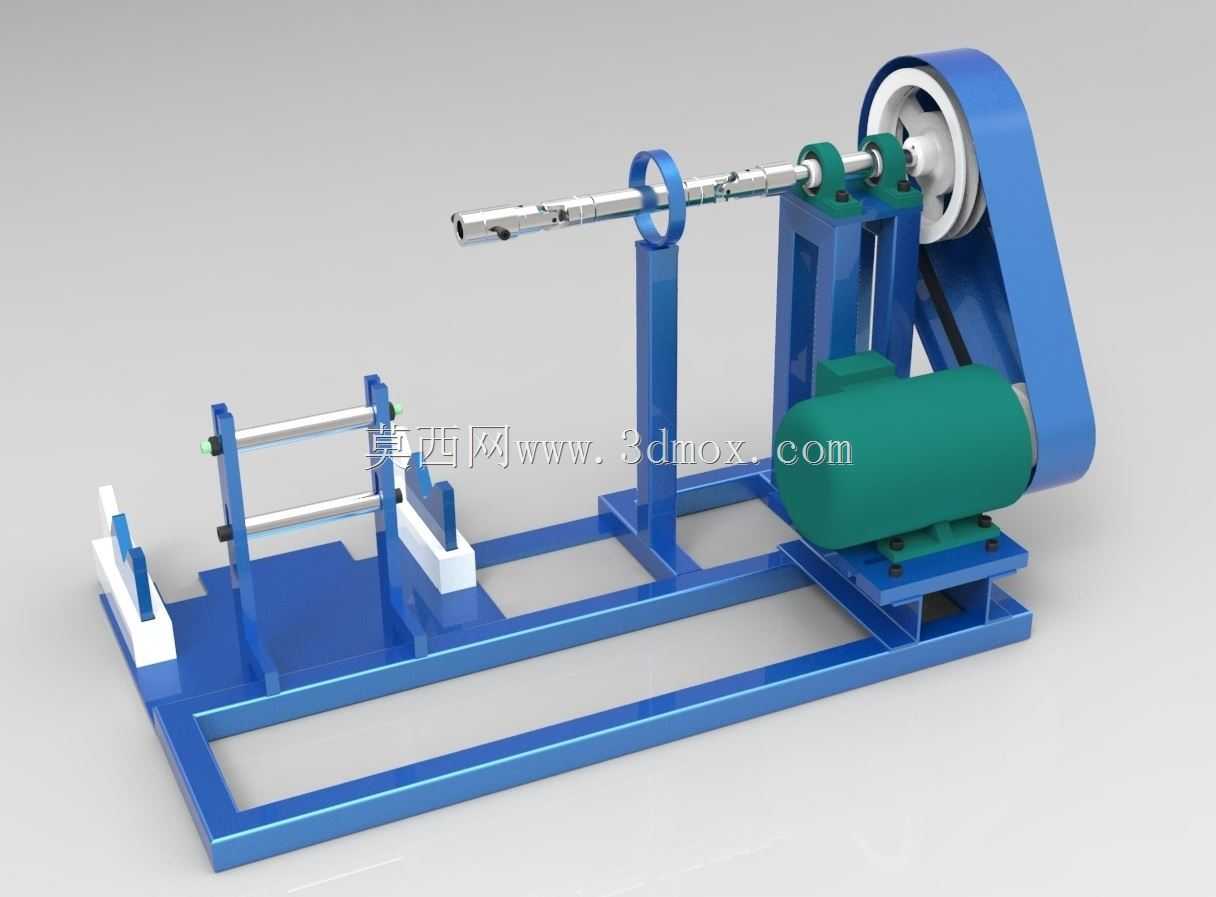

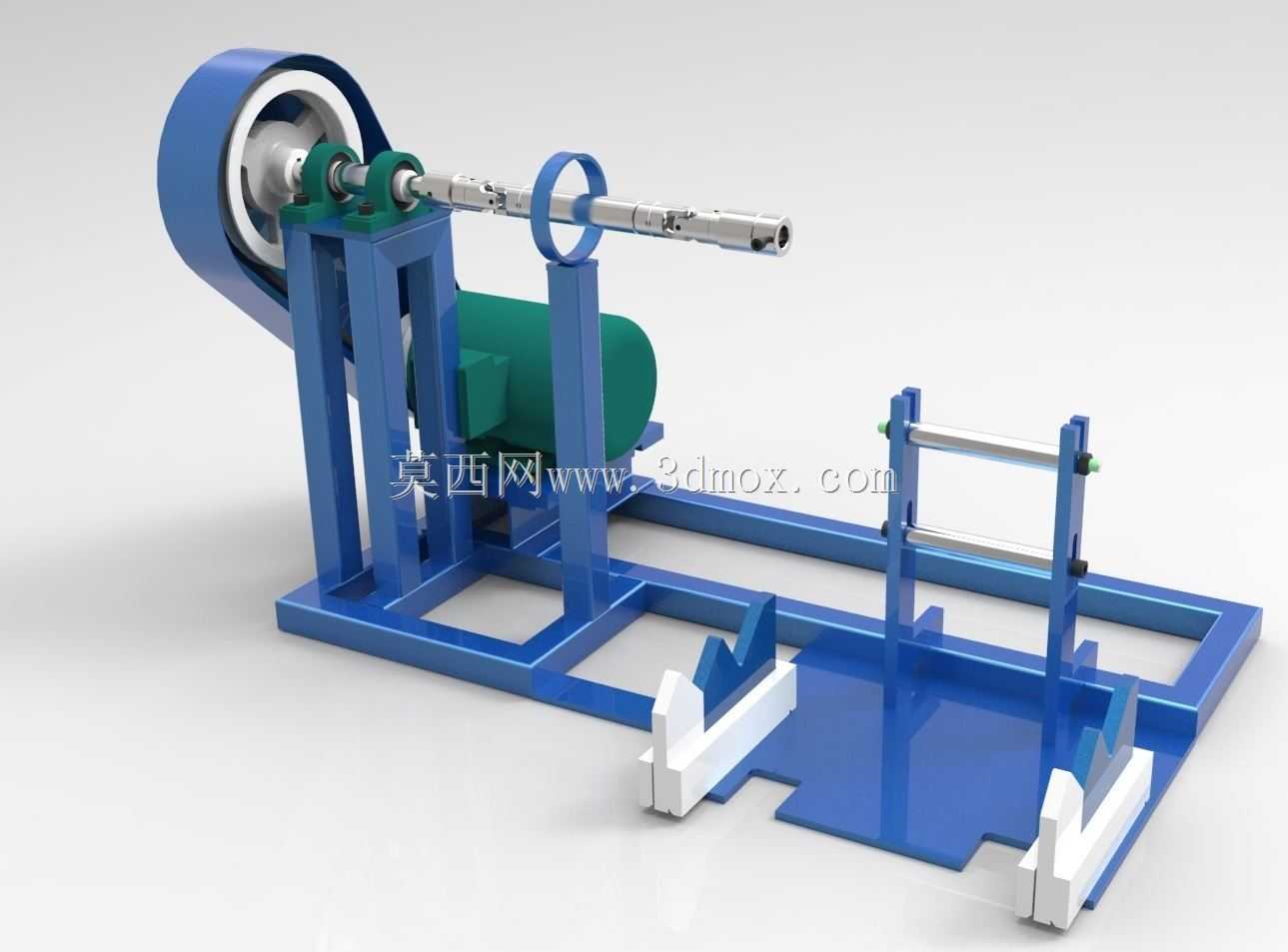

　　在齿轮传动部件的量产装配环节，出厂前的运转校验是把控总成装配质量的核心工序，这套试验装置正是针对中小规格齿轮传动组件的空载跑合、装配精度校验场景开发的专用检测工装，区别于通用加载试验台的复杂结构，它更适配产线末端快速筛查、装配工序间质量巡检的使用需求，不需要复杂的地基固定，可直接放置在装配工位旁的工作台面使用。整套装置的动力输入端采用卧式安装的驱动单元，通过带轮传动实现动力输出，带轮外侧设置全包式安全防护罩，避免运转过程中人员误触旋转部件，同时带传动的结构自带过载缓冲特性，当被检测的齿轮组件存在卡滞、装配过紧问题时，皮带可通过打滑避免驱动单元堵转烧毁，降低设备故障风险。主轴支撑采用双轴承座分体式布局，

　　两个轴承座通过螺栓固定在一体式焊接机架上，安装面经过铣削加工保证同轴度，主轴伸出端设置快换式十字接头连接结构，可快速适配不同规格的齿轮传动组件输入轴，不需要反复拆装主轴本体，换型时间可控制在十分钟以内，适配多品种小批量的生产检测需求。机架中部设置的环形导向限位件，主要用于长轴类被检测件的中部支撑，避免长轴在高速运转时出现挠曲变形，影响检测结果的准确性，支撑环的内孔镶嵌有耐磨铜套，与被检测轴之间保留0.2mm的间隙，既起到径向限位作用，又不会额外增加轴系的运转阻力。机架尾部的可调式双辊支撑托架，是针对带壳体的齿轮传动总成设计的辅助支撑结构，托架的两个支撑辊高度可通过腰型孔进行上下调节，支撑辊表面包覆聚氨酯材质，

　　避免划伤被检测件的壳体漆面，托架的横向位置也可沿机架上的T型槽进行调整，适配不同轴向长度的被检测部件，当被检测件安装到位后，托架可承担部件的大部分自重，避免连接接头承受额外的径向弯矩，延长接头的使用寿命。机架底部的V型定位块，主要用于轴齿轮类无壳体零件的放置定位，V型块采用白色耐磨尼龙材质加工，不会碰伤齿轮的齿面，两个V型块的间距可根据被检测轴的长度自由调整，检测完成后可直接将工件放置在V型块上，避免工件直接接触金属台面产生磕碰伤。从安装边界来看，整套装置的整体长度控制在1200mm以内，宽度控制在500mm以内，高度不超过600mm，底部机架采用40*40的方管焊接成型，整体重量控制在80kg左右，不需要额外的地脚螺栓固定，

　　依靠自身重量即可保证运转过程中的稳定性，台面占用空间小，适合在中小型装配车间的工位旁布置。在功能设计上，这套装置可实现齿轮传动组件的空载跑合测试，通过主轴带动被检测齿轮组件以设定转速持续运转，操作人员可通过听运转异响、检查转动顺畅度、观察连接部位是否存在卡滞等方式，快速判断齿轮的啮合间隙是否合格、轴承装配是否到位、紧固件是否存在松动问题，相比人工手动转动检测的方式，它的转速更稳定，检测一致性更好，可有效避免人工检测时转速不足导致的隐性装配问题漏检。设计过程中充分考虑了车间的实际使用环境，所有外露的金属结构件都采用喷塑处理，耐油污、耐磕碰，日常维护只需要定期给轴承座加注润滑脂、检查皮带张紧度即可，没有复杂的液压、电控系统，故障率极低，一线操作人员经过简单培训即可上手使用，不需要专门的设备维护人员跟进。在细节处理上，主轴的连接接头采用标准的十字滑块结构，可补偿被检测件输入轴与主轴之间的少量同轴度误差，避免因为安装时的微小对中偏差导致轴系产生额外的附加载荷，模拟实际使用过程中的柔性连接状态，让检测结果更贴近齿轮组件的实际运转工况；安全防护罩采用薄钢板折弯成型，通过快拆螺丝固定在机架上，需要更换皮带或者维护主轴部件时，不需要借助专用工具即可快速拆下防护罩，提升维护效率。
