P150型50毫米行程紧凑型气动气缸

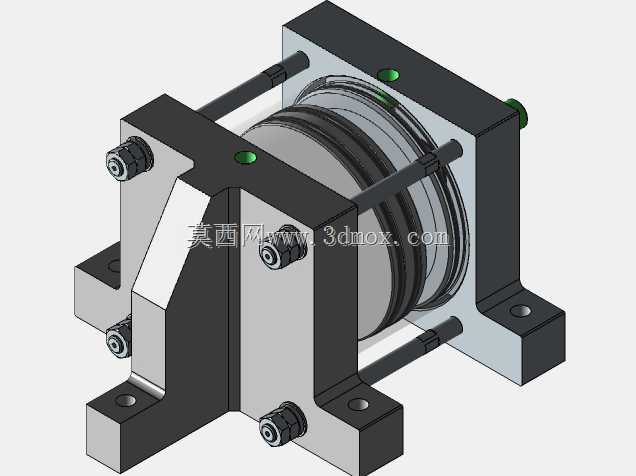

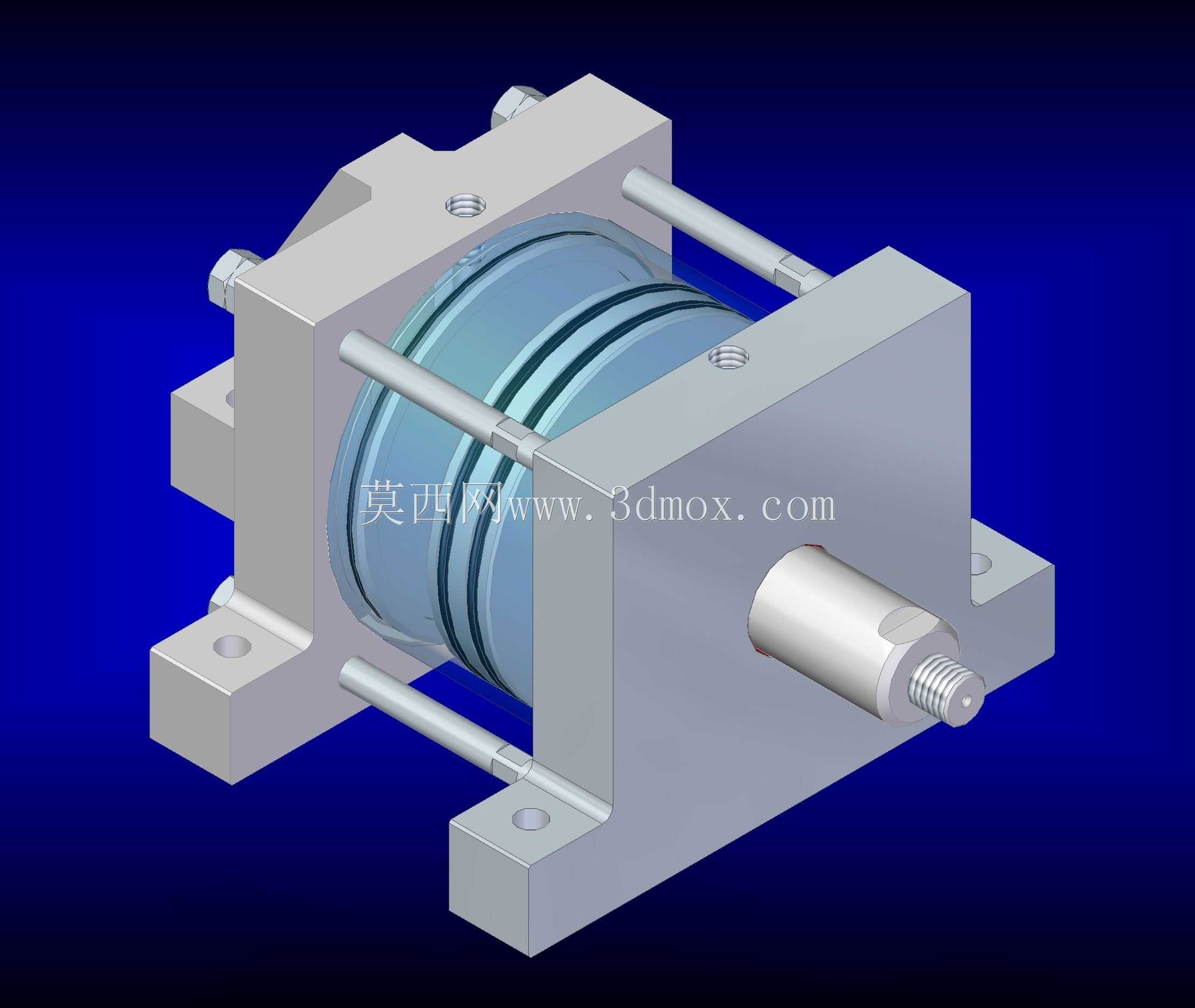

　　这款50毫米行程的P150规格气缸，属于气动系统里最常用的直线执行元件，在轻工装配、包装输送、工装夹具、小型自动化专机里都有极高的出镜率，但凡需要短行程直线推压、夹紧、移位的工位，这类紧凑型气缸都是选型清单里的优先选项。从结构设计来看，这款气缸采用了拉杆式的端盖连接方案，四根对称布置的金属拉杆把前后端盖和缸筒牢牢锁紧，相比铆接式的薄型气缸，拉杆结构的密封维护性更好，现场拆解更换密封圈不需要专用工装，只要松开拉杆两端的锁紧螺母就能拆分全部零件，对于需要定期维护密封件的连续生产工况来说，这种结构的后期维护成本更低。缸体两侧带一体化的安装脚座，脚座上开有贯通的安装光孔，不需要额外加装安装附件就能直接固定在设备安装基板上，

　　安装孔的位置公差按照气动元件通用安装标准设计，能和同规格的市面标准气缸直接互换，不需要重新加工设备上的安装位，给设备改造和备件替换省了不少适配的功夫。气缸的活塞杆采用伸出端带外螺纹的设计，杆端可以直接连接浮动接头、推板、压头这类执行末端零件，螺纹规格和同缸径标准气缸保持一致，末端的活塞杆做了表面硬化处理，耐磨性能比普通光杆提升不少，长期往复运动也不容易因为磕碰、摩擦出现拉伤漏气的问题。缸筒部分采用多层密封的活塞结构，活塞上布置了两道双向密封件，既能保证活塞两侧腔室的气密性，又能在活塞往复运动的时候起到导向支撑的作用，避免活塞直接和缸筒内壁发生金属摩擦，延长缸筒的使用寿命。前后端盖和活塞杆、缸筒的配合位置都设置了静密封槽，

　　装配的时候密封圈不会因为挤压移位，保证各个结合面的密封可靠性。从安装边界来看，这款气缸的整体外形方正，没有突出的外置管路和阀件，缸体宽度、高度都控制在紧凑的尺寸范围内，50毫米的行程刚好适配短行程的夹紧、顶出工位，不会因为行程过长导致气缸轴向尺寸浪费设备内部的安装空间，脚座安装孔的中心距、活塞杆的中心高度都符合通用安装尺寸规范，选型的时候只要核对缸径、行程、安装形式三个参数就能直接替换同规格的其他品牌气缸，不需要重新做安装适配。在实际应用场景里，这类气缸常用来做工装夹具的夹紧动力，比如装配线上的工件定位夹紧、检测工位的工件顶紧、输送线末端的工件阻挡，也可以用来驱动小型料仓的闸门开闭、小型机构的短距离移位，因为气动驱动的响应速度快，

　　动作速度可以通过管路节流阀灵活调节，相比电动推杆的成本更低，维护更简单，在压缩空气气源覆盖的生产车间里，这类气缸的适用场景非常广泛。设计这款三维模型的时候，所有配合尺寸都按照实际加工公差做了预留，活塞和缸筒的配合间隙、端盖和拉杆的配合公差、活塞杆和前端盖的导向间隙都符合实际生产的加工精度要求，模型里的密封件、紧固件都做了独立的零件建模，不是简化的整体外观模型，不管是用来做设备的整机装配干涉检查，还是用来做气动系统的原理演示，或者是做备件的测绘参考，都能直接复用模型里的尺寸参数，不需要再重新核对各个零件的配合关系。气缸的进出气口设置在端盖的侧面，接口规格和标准气动接头匹配，接气管的时候不需要额外做转接，管路布置的时候可以顺着端盖侧面走管，不会和周边的设备结构发生干涉，端盖上的气口位置做了沉台设计，接头拧入之后不会突出端盖平面，进一步缩小了气缸的整体安装占用空间。
