多钻机主轴齿轮箱连接十字接头结构

　　在多工位钻削加工设备的传动链路里，这类十字接头承担着主轴齿轮箱与多轴钻执行端的动力衔接作用，区别于常规刚性联轴器，它允许输入与输出端存在一定的角度偏移量，能抵消多钻机机架加工、装配过程中产生的同轴度误差，避免轴系因别劲出现轴承过早磨损、传动异响甚至断轴的故障。从实际应用场景来看，多钻机在批量加工多孔位工件时，不同钻轴的布置角度会随加工工艺需求调整，传统刚性连接无法适配这种变角度的动力传递需求，而这种十字接头的十字滑块结构可以在两轴存在角位移的情况下，持续稳定传递扭矩，保证每根钻轴获得足够的钻削动力，不会因为角度偏差出现动力损耗或者传动卡滞。

　　从结构设计思路上，该接头采用两端轴套配合中间十字滑块的经典结构，两端的轴套分别与输入侧齿轮箱输出轴、输出侧钻轴连接，轴套内部设计有与轴端匹配的定位槽，通过键连接实现周向固定，避免传动过程中出现打滑。中间的十字滑块两个垂直方向的凸台分别嵌入两端轴套的凹槽内，在传递扭矩的同时，可以沿凹槽方向产生少量滑移，以此补偿两轴之间的径向与角度偏差。整体结构做了等强度设计，十字滑块的凸台根部做了圆弧过渡处理，避免应力集中导致的疲劳断裂，轴套的壁厚经过扭矩校核，在满足传递额定扭矩的前提下尽可能控制整体重量，降低轴系的转动惯量，减少主轴启停过程中的冲击载荷。

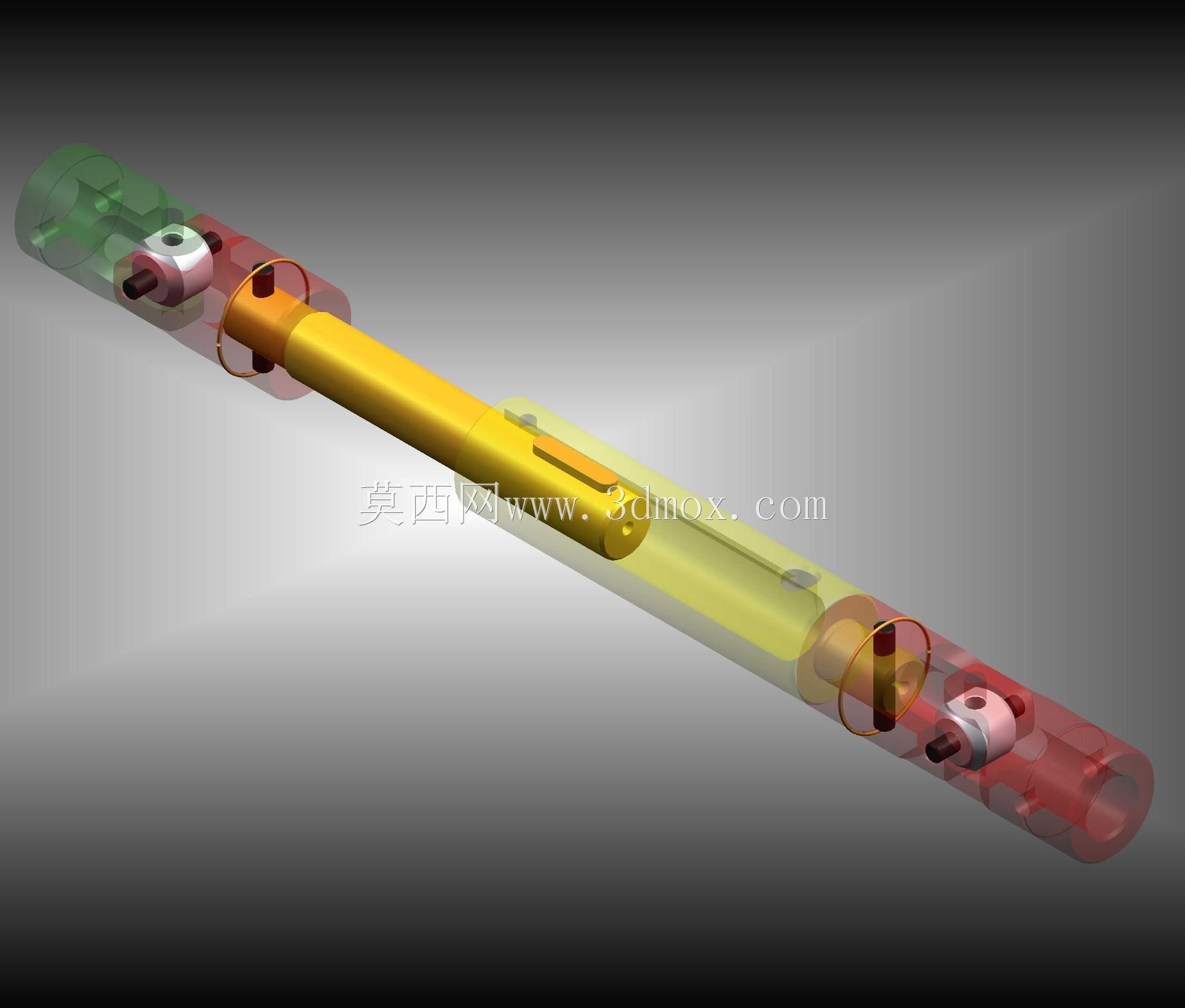

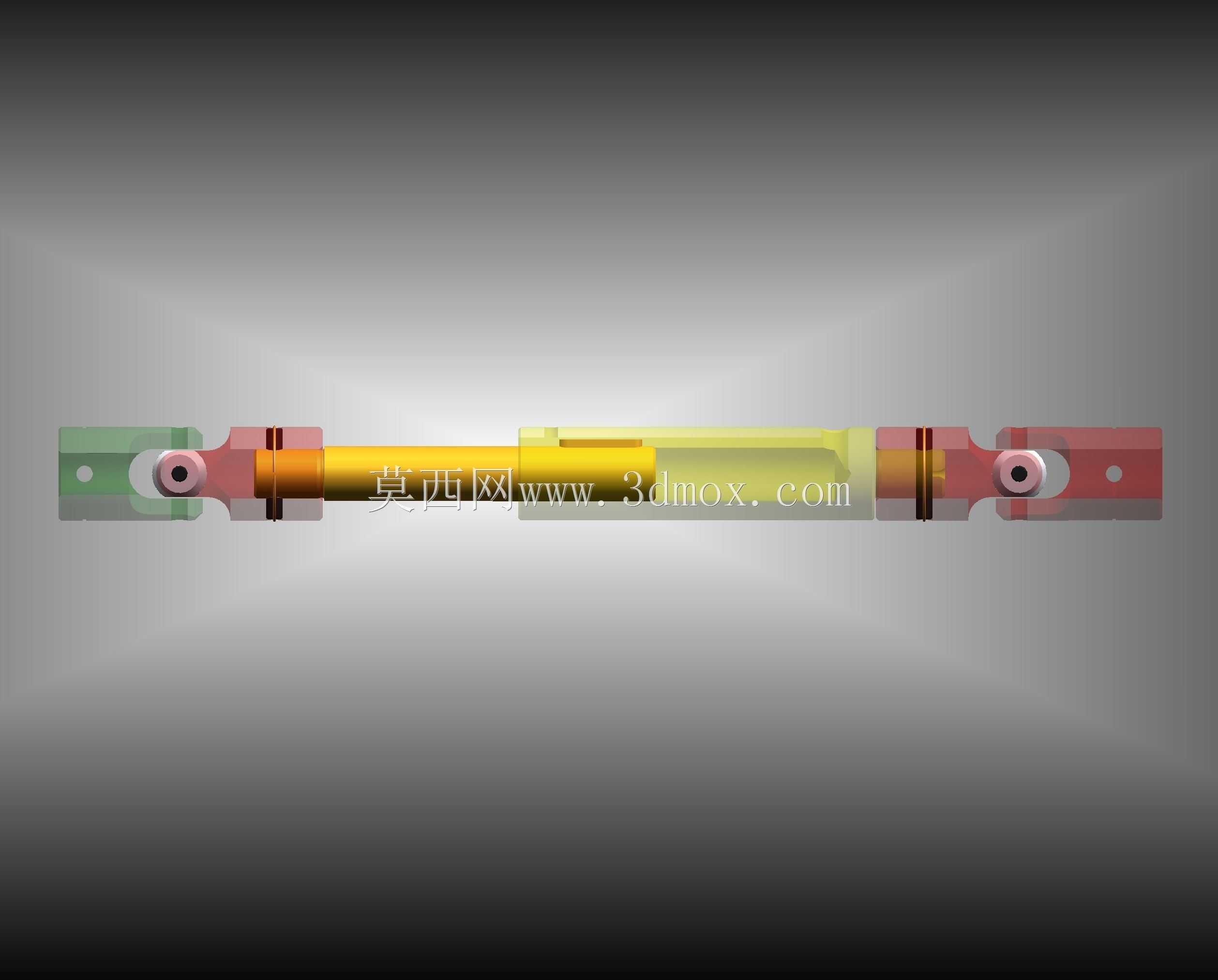

　　关于安装边界与尺寸适配，这类接头的整体长度根据多钻机齿轮箱输出端到钻轴输入端的安装空间确定，两端轴套的内孔直径匹配常用的多钻机主轴轴径，安装时不需要额外改动原有设备的轴端结构，直接替换原有刚性联轴器即可完成适配。接头的最大允许角位移控制在合理范围内，既满足多钻机不同钻轴角度调整的需求，又不会因为偏移量过大导致传动效率下降、滑块磨损加剧。外轮廓做了圆滑处理，没有突出的尖锐结构，避免设备运转过程中剐蹭周边的管线或者防护结构，同时半剖的结构展示也能清晰看到内部的配合关系，方便设计人员在做传动系统布局时，核对内部零件的配合间隙，确认十字滑块在最大偏移位置时不会与轴套内壁发生干涉。

　　在实际使用过程中，这类十字接头的维护成本较低，十字滑块作为易损件，磨损后可以单独更换，不需要整体更换整个接头，降低了设备的运维成本。传动过程中，滑块与轴套凹槽之间的摩擦面可以通过设备本身的润滑系统带油润滑，不需要额外设计独立的润滑管路，简化了整体结构。针对多钻机钻削过程中存在的振动冲击，接头的各配合面都做了相应的精度控制，既保证传动过程中的间隙在合理范围内，不会因为间隙过大产生传动反向冲击，又不会因为配合过紧导致滑移不畅，无法起到偏差补偿的作用。在做三维建模时，各零件的配合公差、形位公差都按照通用机械传动件的标准设定，建模完成后可以直接导入装配体做干涉检查，也可以基于该模型快速生成工程图用于加工生产，适配不同型号多钻机的传动系统改造或者新设备的设计选型。
