喷漆作业用推拉制动连杆操作机构

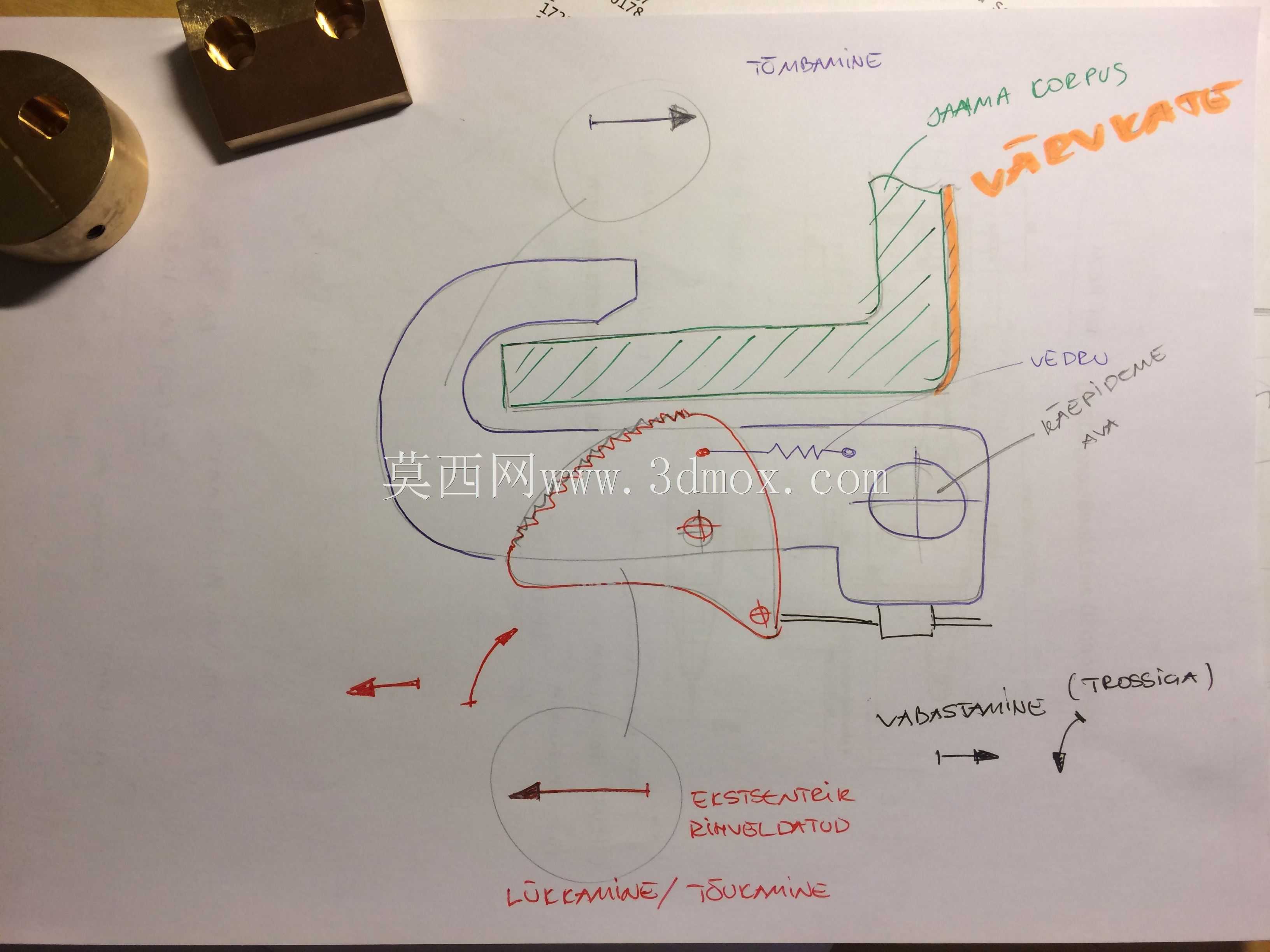

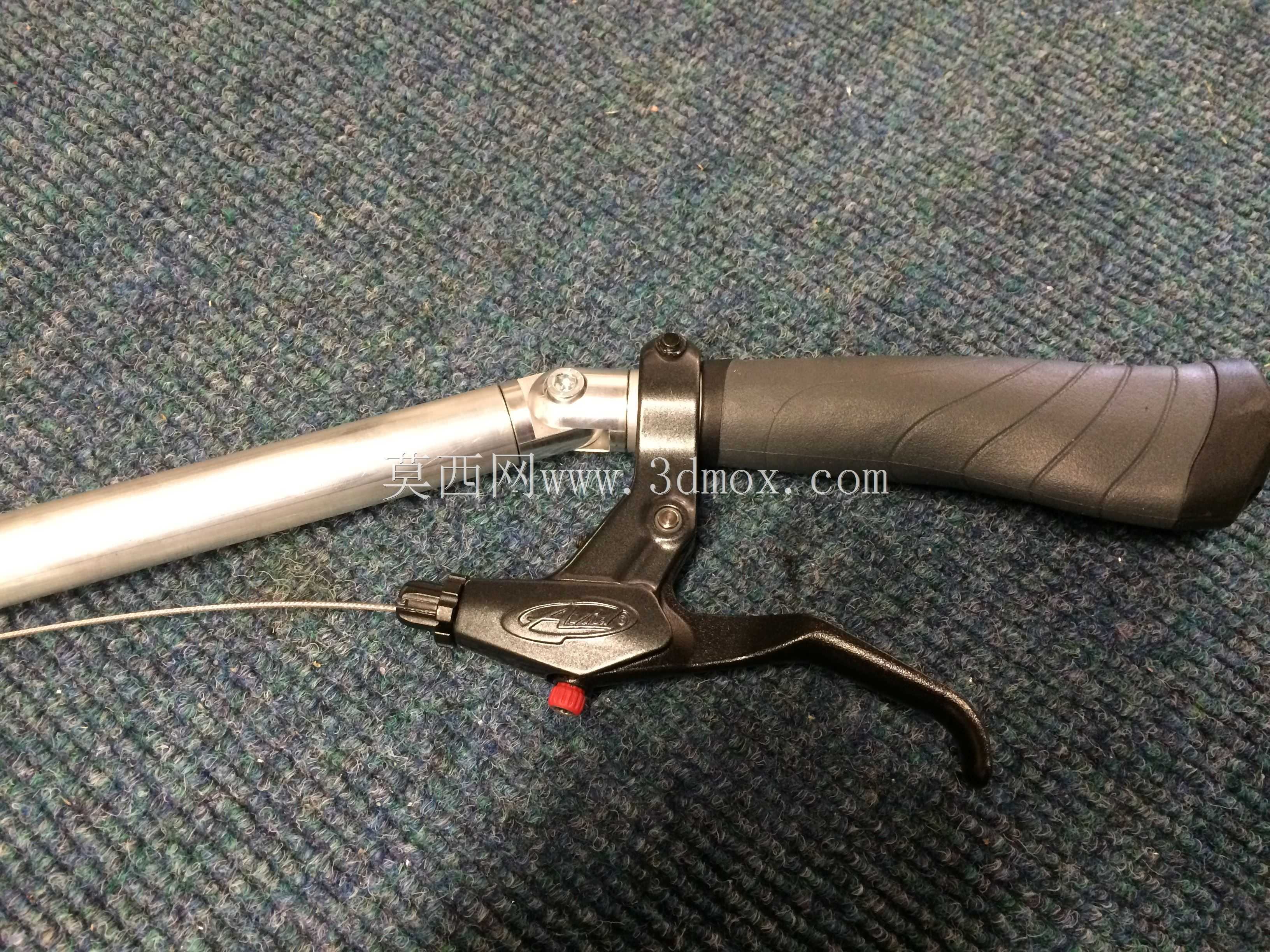

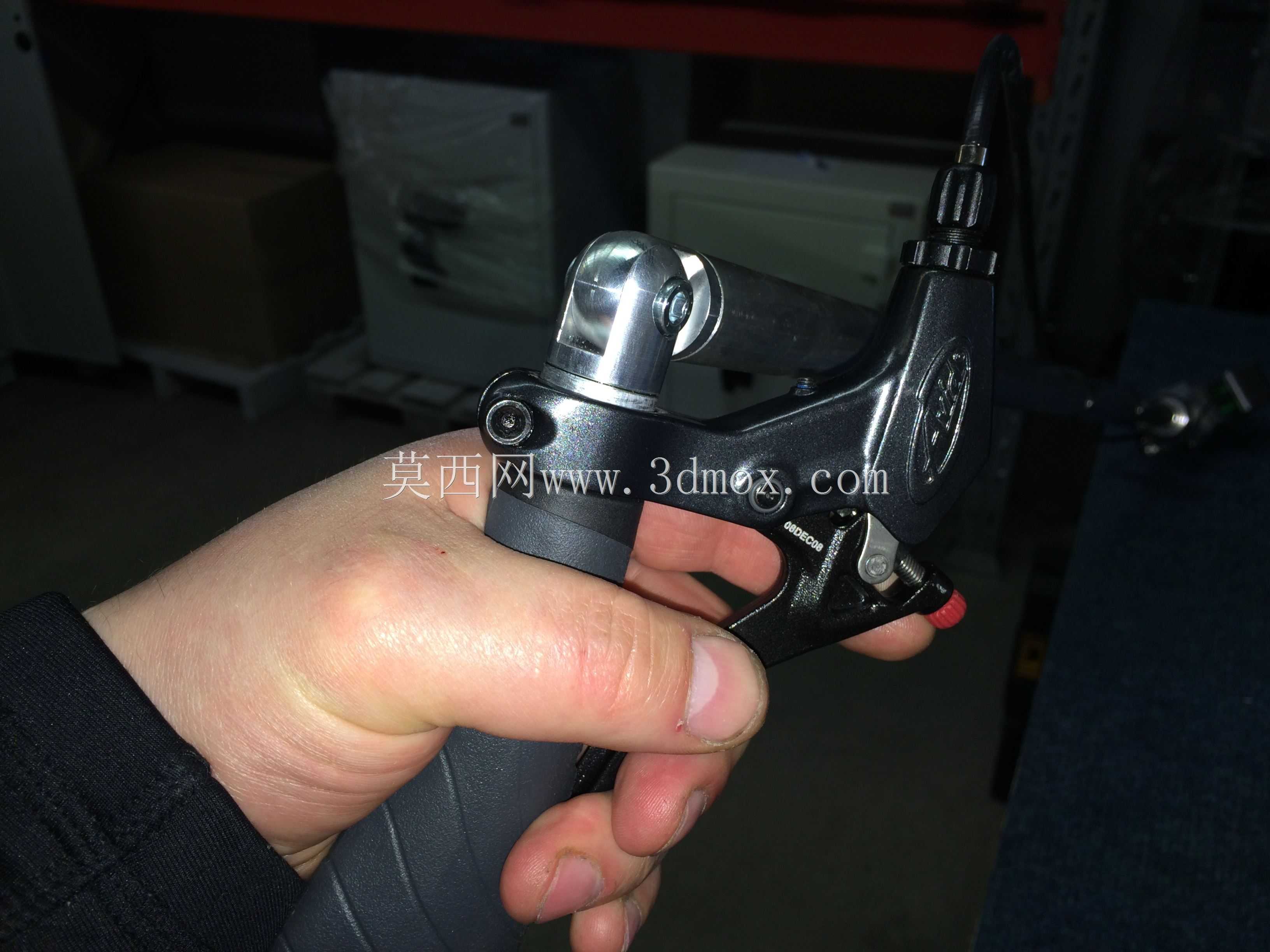

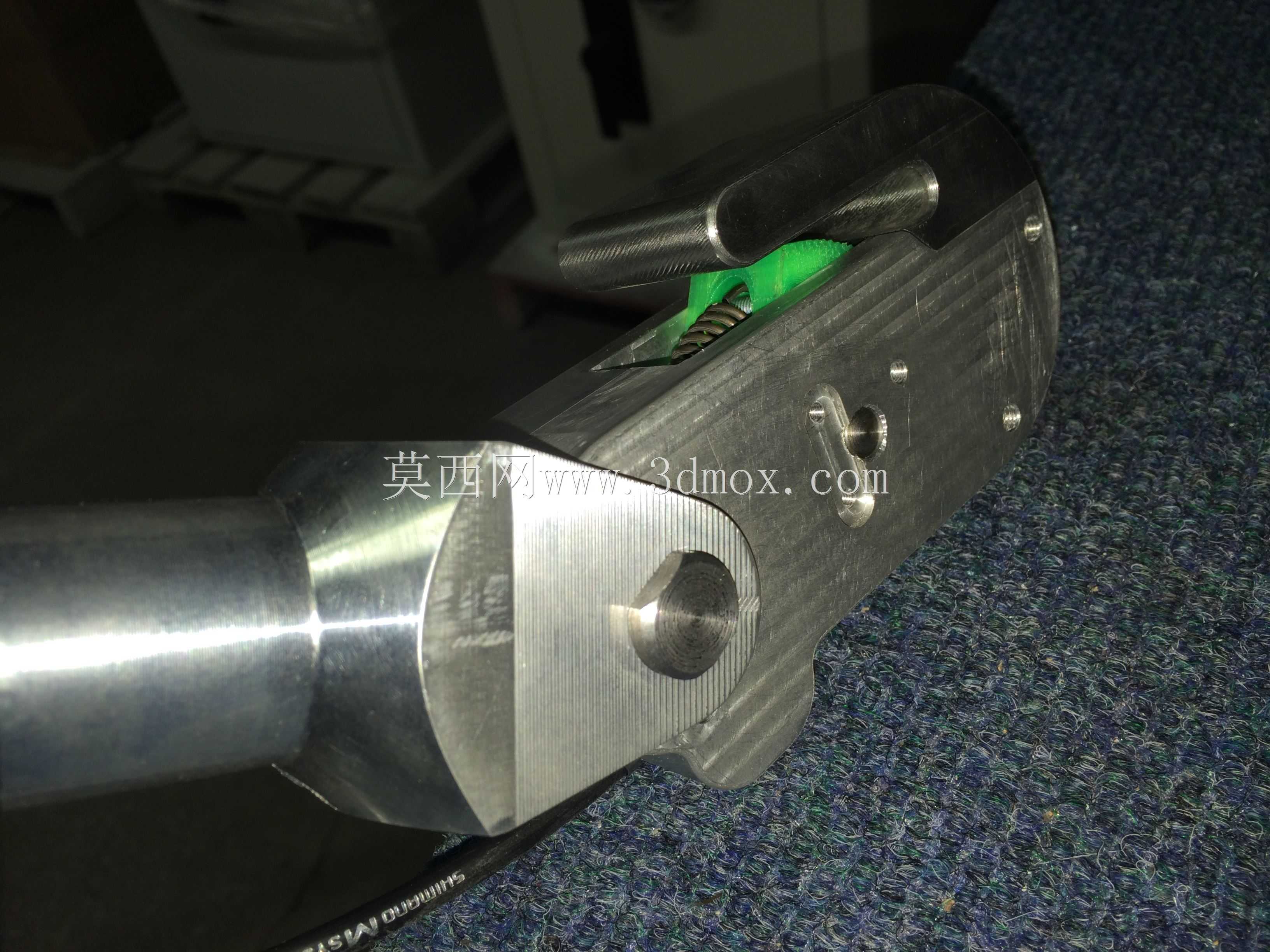

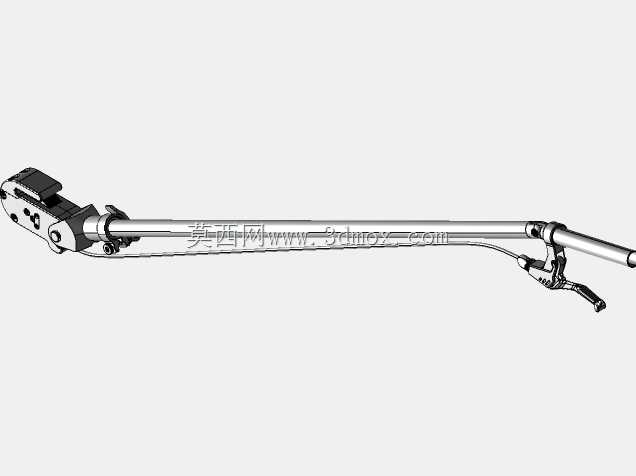

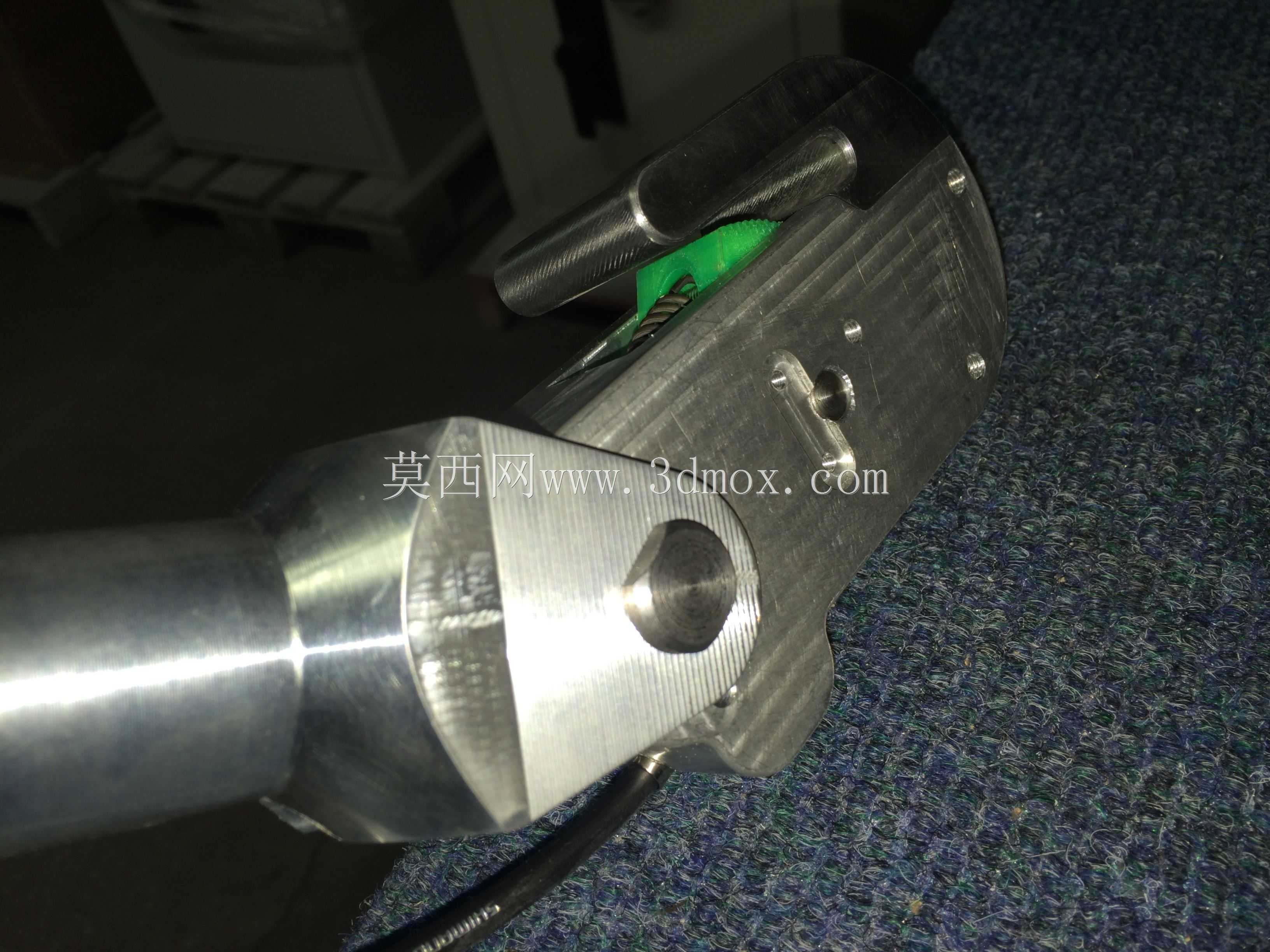

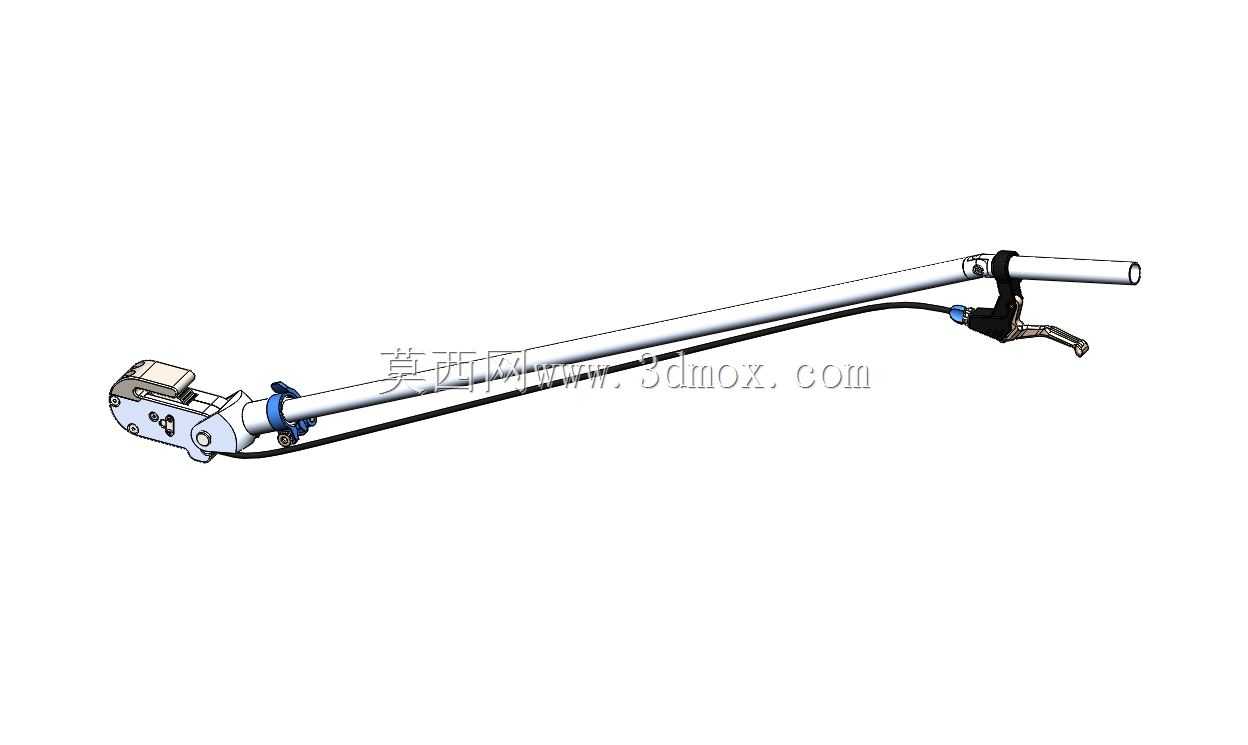

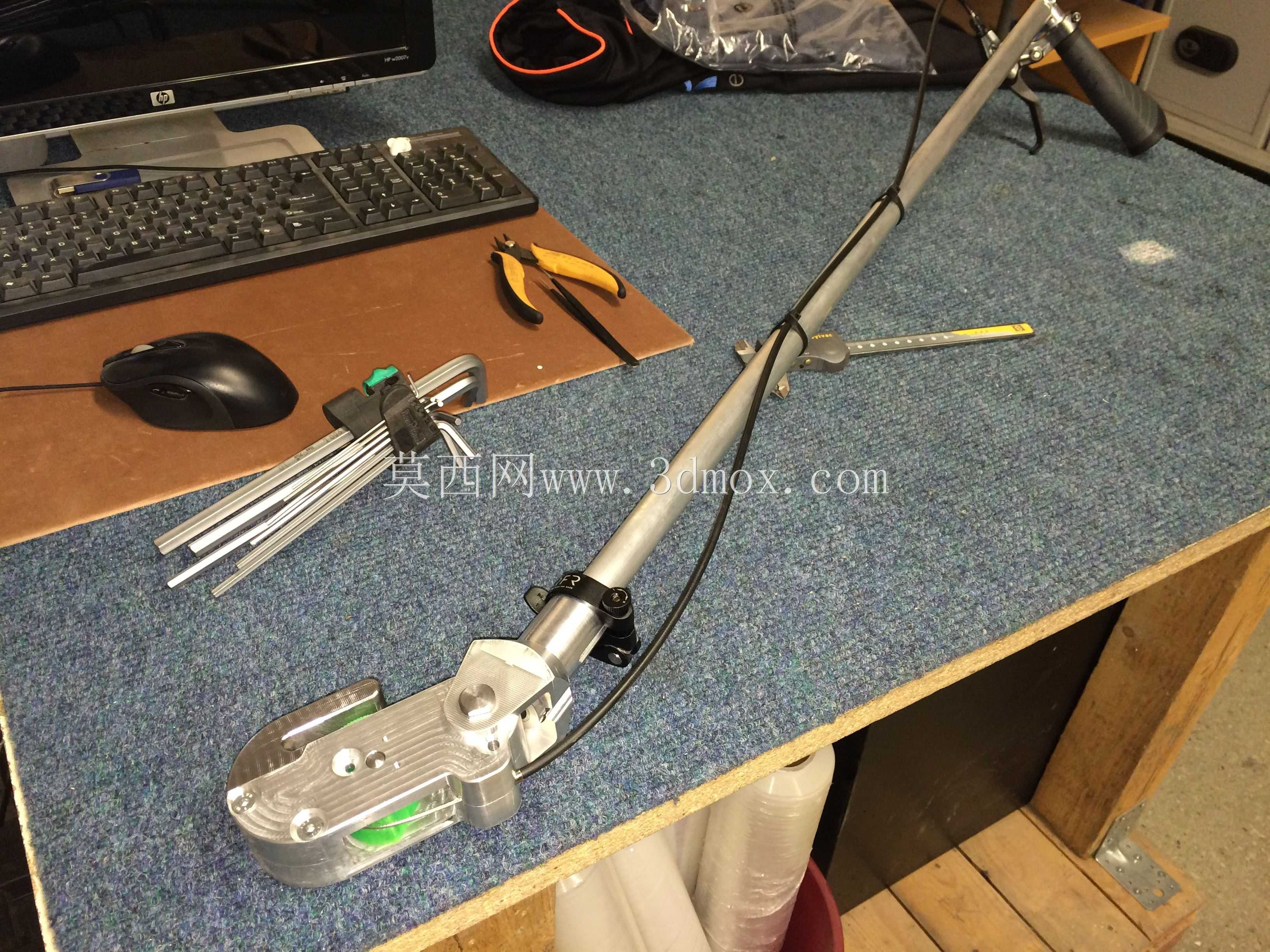

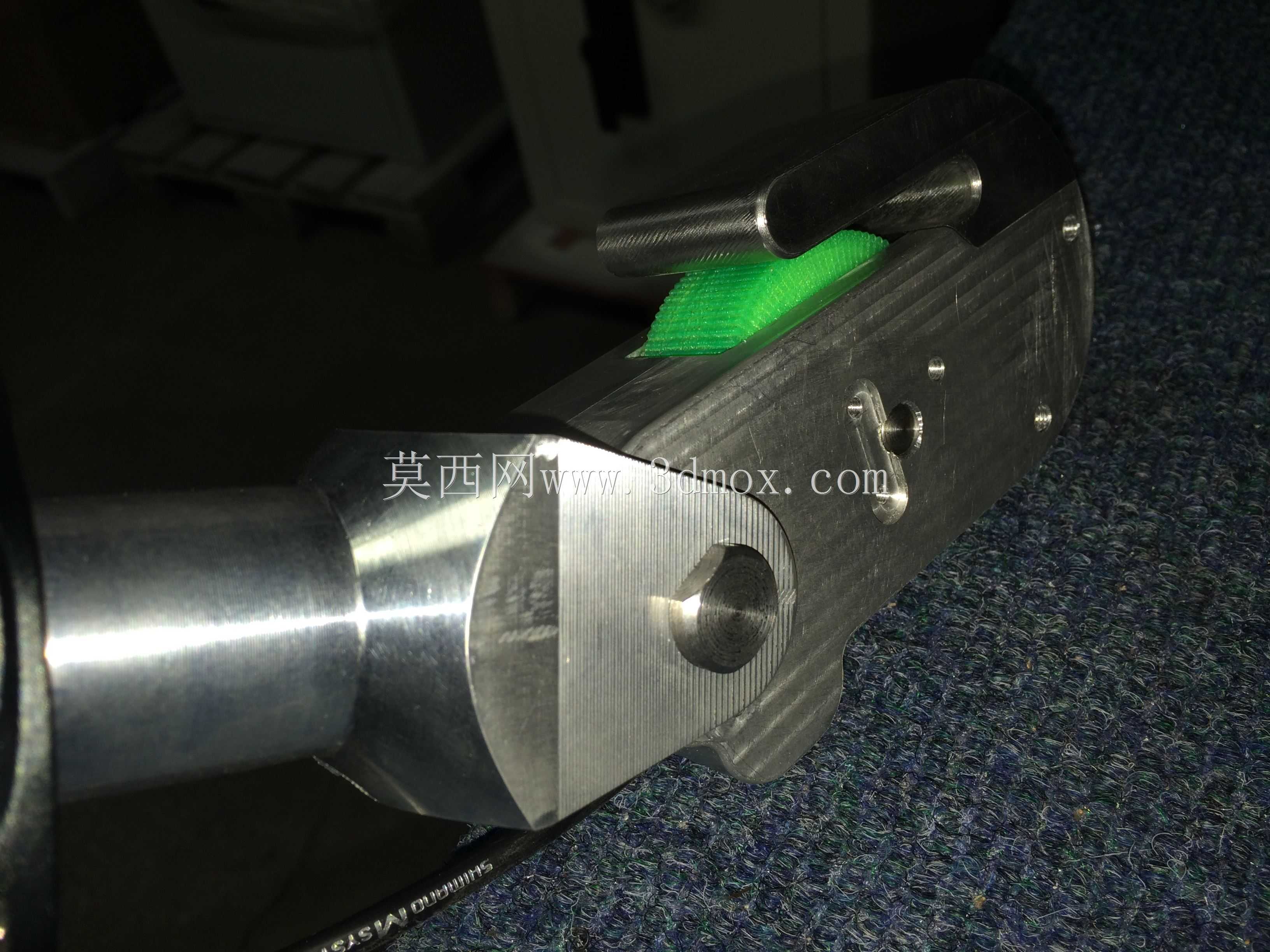

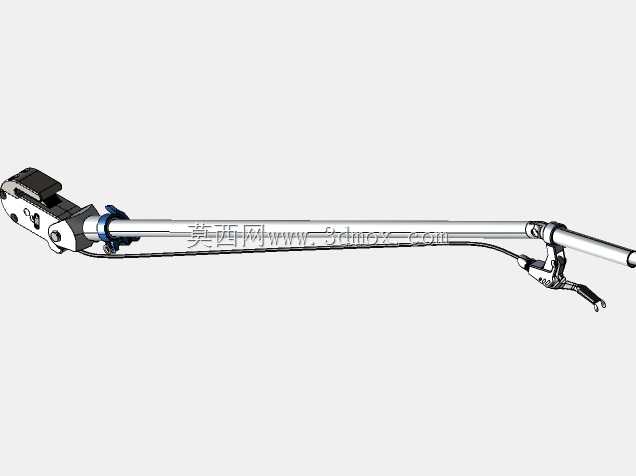

这套操作机构主要应用于湿式喷漆室的板材转运作业场景，在喷涂作业流程中，作业人员需要频繁在漆雾环境下完成金属板材的移位、定位操作，常规的手持搬运方式不仅容易破坏未干的漆面，还会让作业人员过多暴露在漆雾环境中，这套机构正是为适配这类特殊作业需求设计的专用操作构件。在实际作业过程中，作业人员无需直接接触板材表面，只需握持机构末端的操作手柄，即可从板材的下折边位置完成抓取动作，通过连杆结构的力传递，将操作力传导至前端的夹持定位结构，当需要固定板材位置时，扳动制动拨杆即可将整套机构锁止在刹车连杆上，完成板材的位置固定；需要调整位置时，松开制动连杆即可顺畅推拉板材，在喷涂工位间灵活转移工件，整套操作无需额外辅助工具，单手握持即可完成全部动作，大幅降低喷漆作业中漆面污损、人员接触漆雾的风险。从功能设计来看，整套机构采用长杆式布局，长直的主杆体作为力传导的主体结构，将前端的执行端与后端的操作端拉开足够的操作距离，既可以让作业人员站在漆雾浓度更低的位置完成操作，也能适配不同深度的喷漆室工位布局；前端的夹持模块集成了锁止、释放的联动结构，与制动拨杆通过内置的拉线实现力的传导，操作时的反馈力度适中，不会出现操作卡顿或者锁止失效的情况；手柄部位做了贴合手部握持的弧度设计，长时间操作也不易产生疲劳，外部的防护结构可以避免漆雾附着在操作按键上，延长机构在高漆雾环境下的使用寿命。在安装边界方面，整套机构的主杆采用等径的金属圆管结构，安装时可以根据实际工位的作业范围调整杆体的有效长度，前端的连接接口采用标准化的快装结构，可以适配不同规格的板材抓取托架，不需要对现有喷漆室的工位架做大规模改造即可完成装配；制动锁止结构的夹持范围覆盖常规工位的刹车连杆直径，安装时只需将锁止卡扣卡在工位的固定连杆上即可完成固定，不需要额外打孔或者焊接固定，适配现有喷漆生产线的快速改造需求。整套机构的结构设计充分考虑了喷漆作业的特殊环境，所有活动部件都做了防漆雾封堵处理，避免漆雾进入活动缝隙造成机构卡滞，外露的金属部件都做了防锈涂层处理，能够长期在高湿度、高漆雾的环境下稳定工作，不会因为潮湿环境出现锈蚀失效的问题，在实际生产应用中能够有效提升喷漆作业的操作效率，降低作业人员的劳动强度，同时减少漆面接触污损的概率，提升喷涂成品的良品率。
