液晶显示屏压力检测专用工装设备

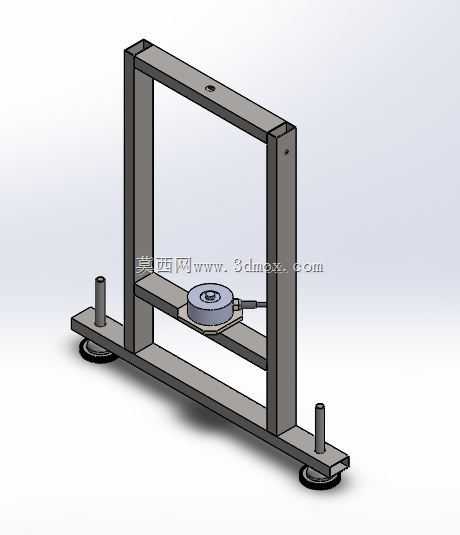

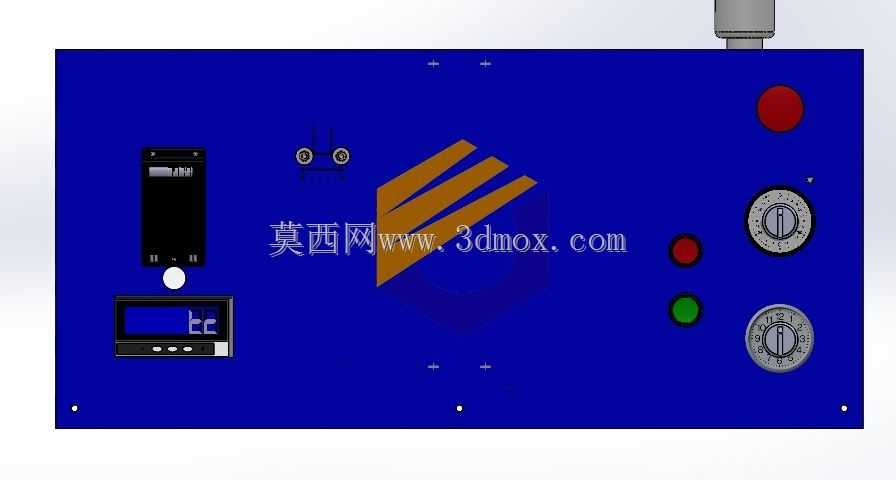

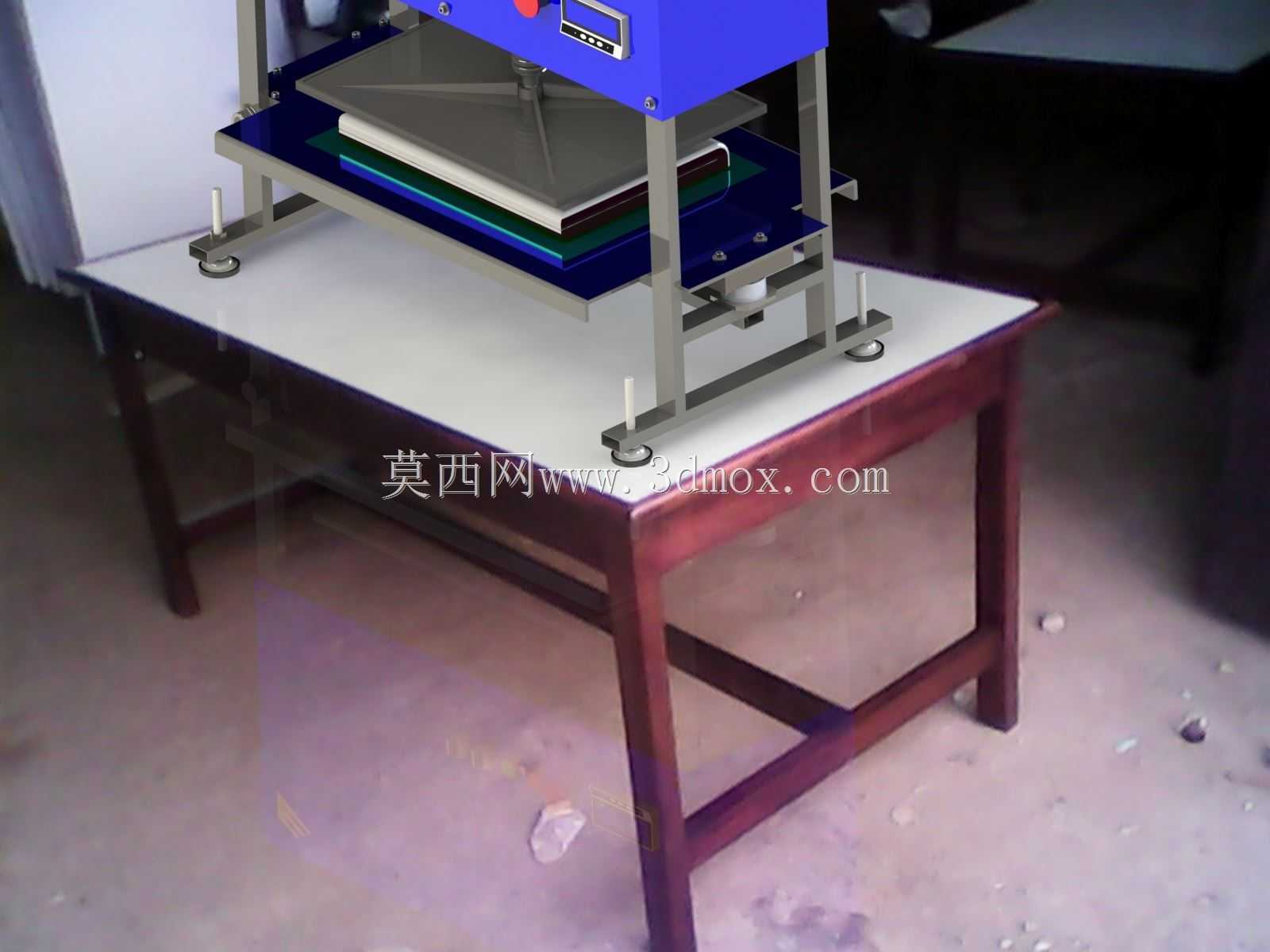

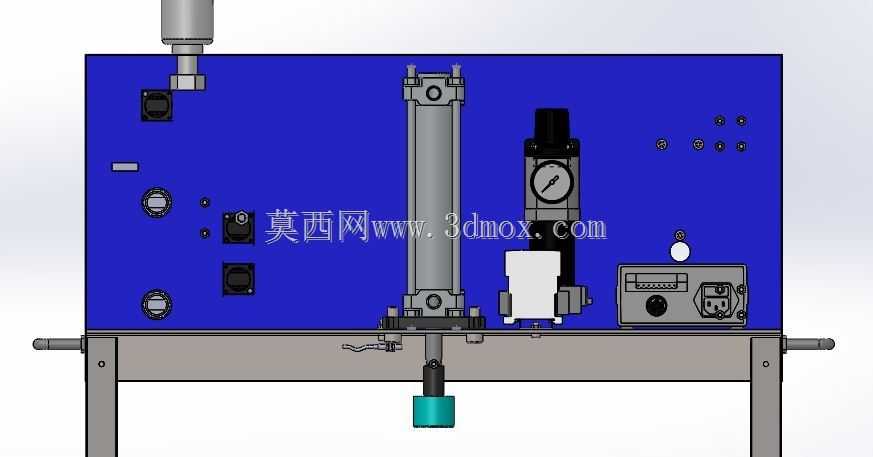

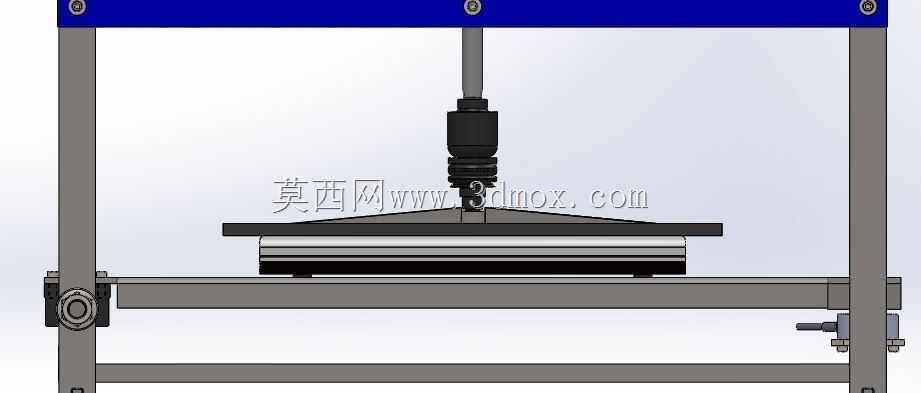

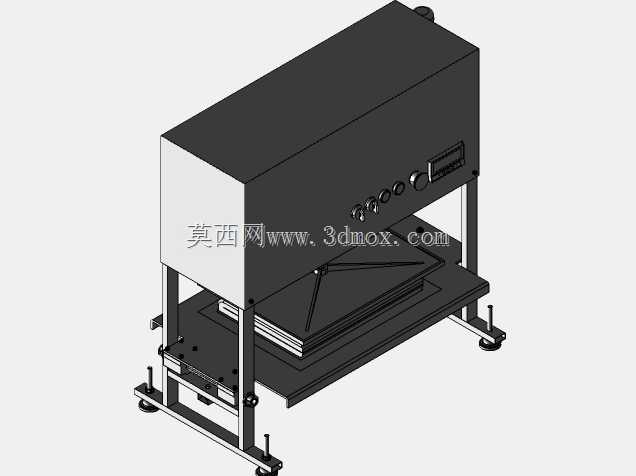

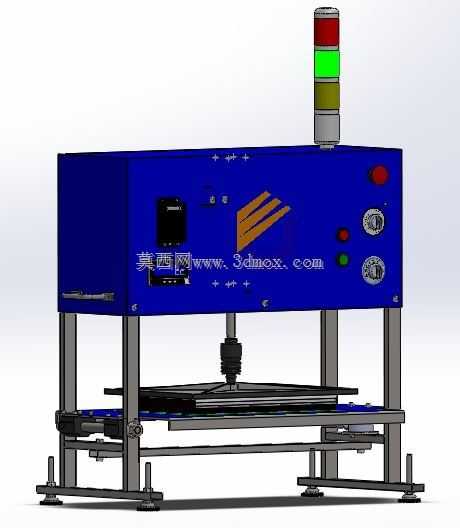

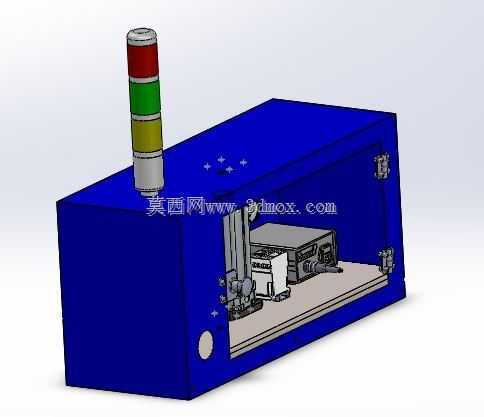

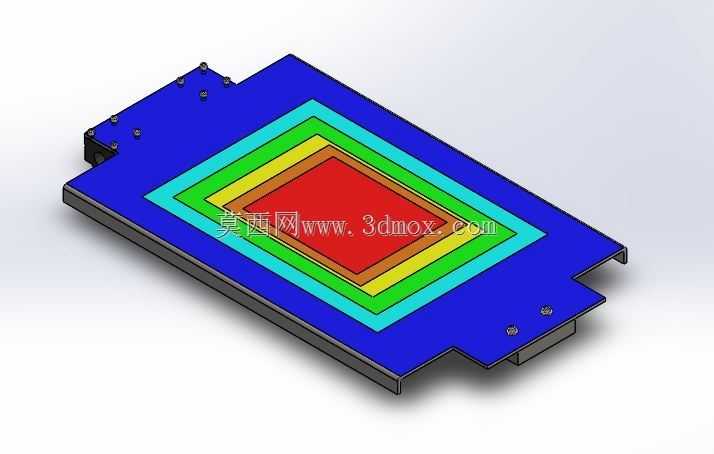

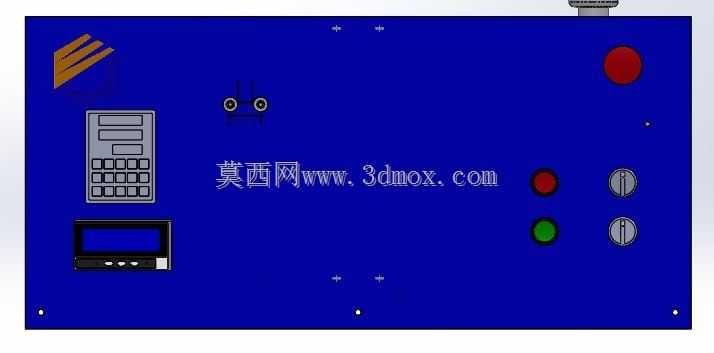

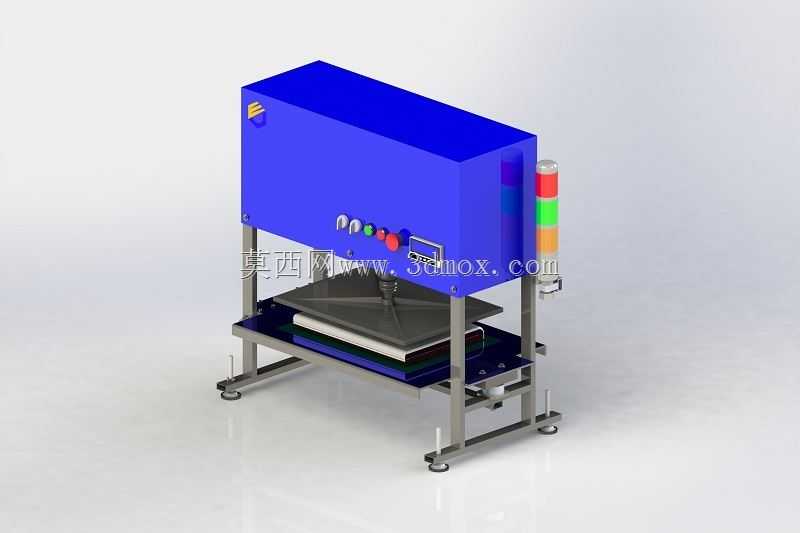

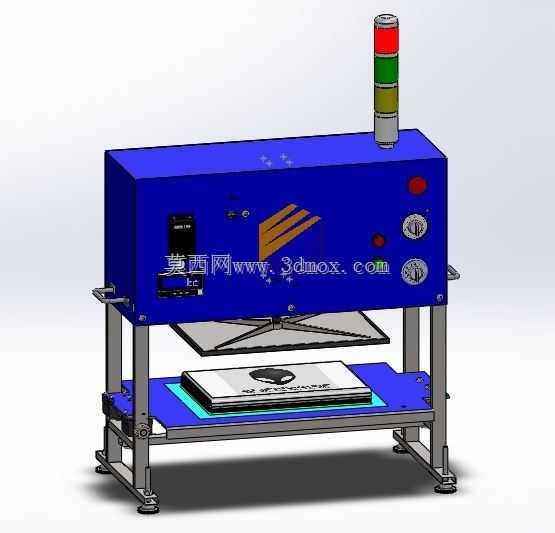

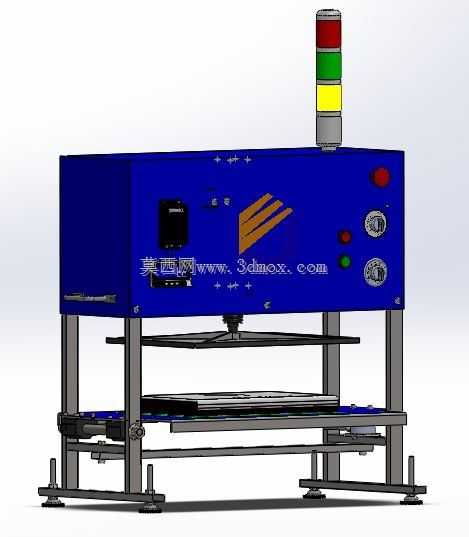

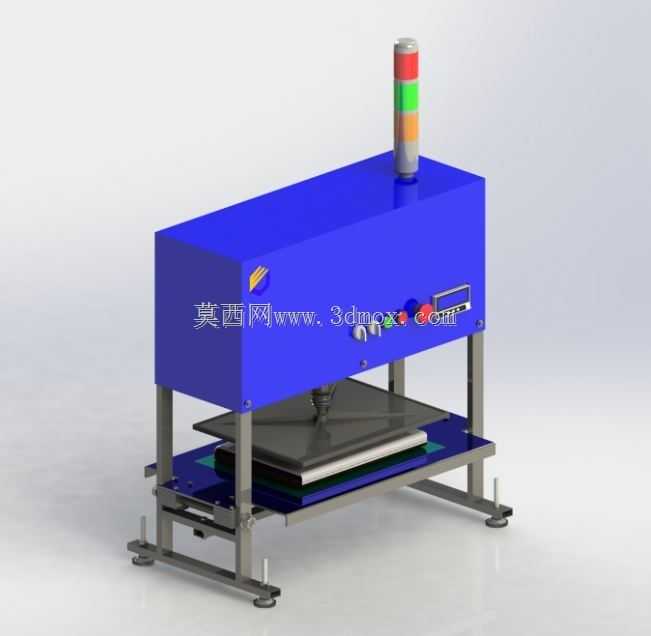

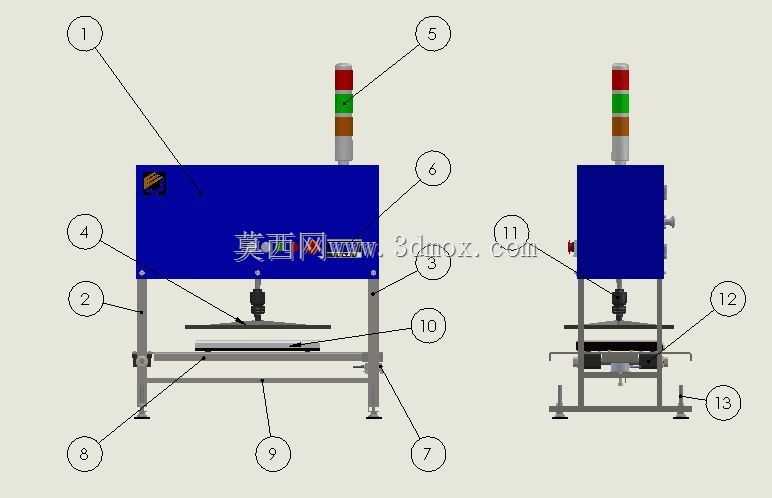

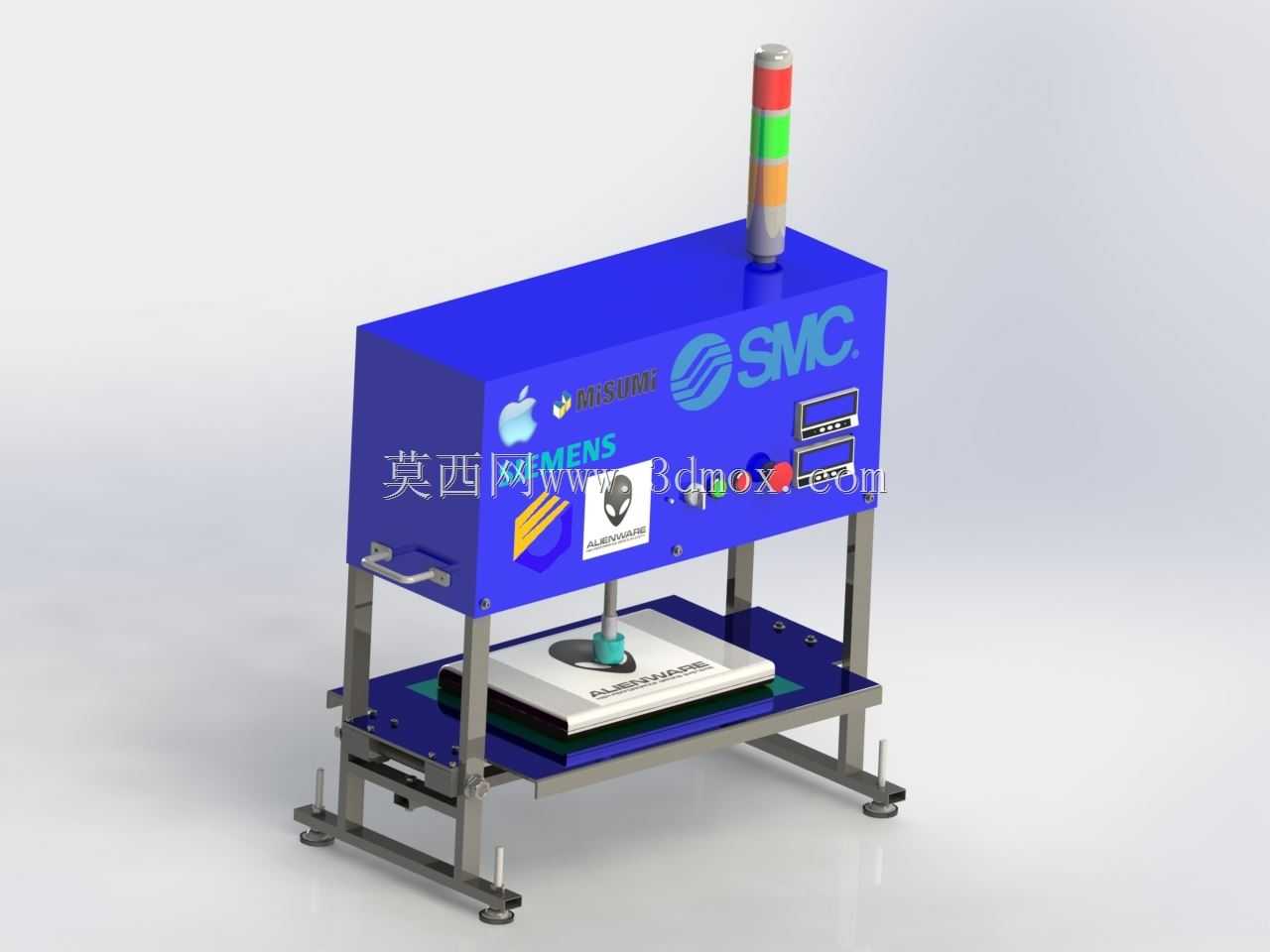

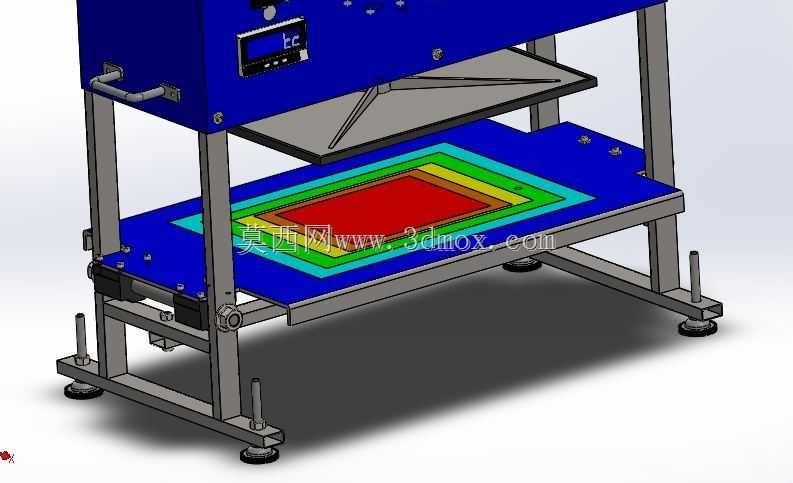

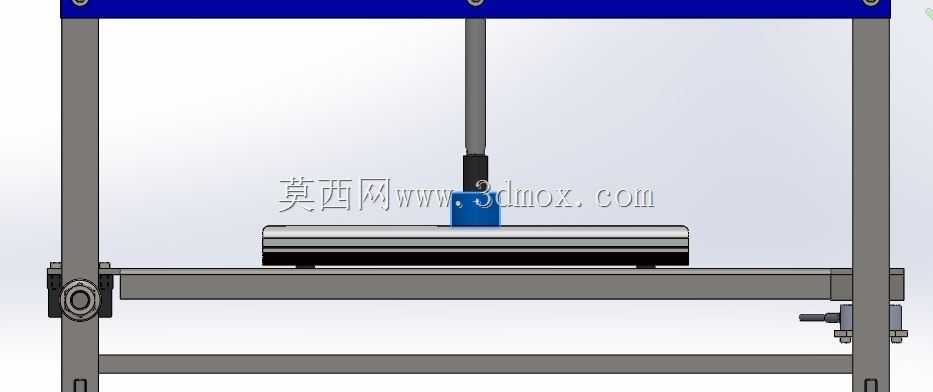

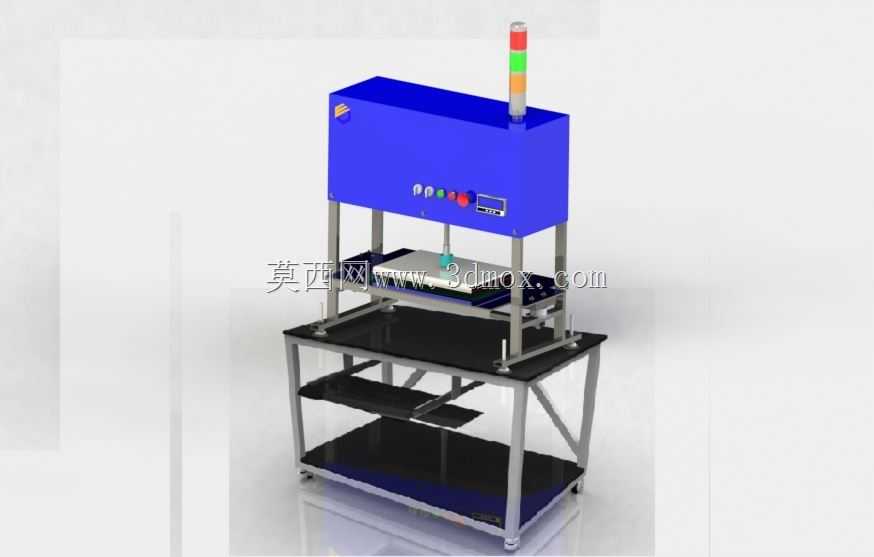

这款液晶压力测试设备主要面向消费电子显示模组生产环节的制程检测场景，在液晶显示屏、触控模组完成贴合工序后，可对成品施加均匀可控的恒定压力，模拟屏幕在组装、运输、日常使用过程中承受的按压、挤压载荷，排查屏幕因贴合应力、内部结构缺陷导致的亮线、漏光、触控失灵、显示异常等不良问题，是显示面板制造、消费电子整机组装产线中不可或缺的制程检测工装，能够有效拦截存在结构隐患的不良品，避免不良品流入后续组装环节造成更高的成本损耗。设备整体采用立式框架结构设计，底部设置四个可调节水平支撑脚，能够适配不同平整度的车间工作台面安装需求，安装时仅需预留对应长宽的操作空间，无需额外预埋固定结构，部署灵活度较高。主体测试腔体采用封闭式钣金外壳设计，外壳正面集成了压力调节旋钮、启动停止按钮、运行状态指示灯，操作逻辑直观清晰，一线作业人员经过简单培训即可快速上手操作。设备顶部加装红黄绿三色堆叠警示灯，可直观反馈设备当前运行状态：绿色代表设备待机可正常作业，黄色代表测试进行中请勿开启防护结构，红色代表测试异常或检出不良品，能够帮助现场管理人员快速掌握产线设备运行状态。设备的测试执行机构采用双层平行压板结构，下层为可抽拉的载料平台，作业人员可将待检测的液晶模组平稳放置在载台定位区域后推入测试腔体，上层压板通过精密导向结构垂直下行，能够保证整个施压面压力均匀分布，避免局部压力过大损伤屏幕，同时也不会出现局部压力不足导致检测漏判的问题。压板的下行行程、施压压力值、保压时长均可根据不同尺寸、不同规格的屏幕检测需求灵活调整，适配从中小尺寸手机屏幕到大尺寸工控显示屏、车载显示屏的压力检测需求。设备的气动管路、控制线路全部内置在框架结构内部，外部无裸露走线，既能够避免车间作业过程中管线被剐蹭损坏，也能降低日常清洁维护的难度，整体结构紧凑，占用车间空间较小，既可以单独作为离线检测工位使用，也可以对接上下游输送机构接入全自动检测产线，适配不同规模生产车间的使用需求。在设计过程中充分考虑了长期高频作业的耐用性需求，框架采用加厚型材焊接加工，承重能力强，长期运行不会出现结构变形，导向部件采用耐磨自润滑材质，长时间往复运行也不会出现卡顿、精度偏移的问题，有效降低设备的日常维护频次与长期使用成本。
