气动式手动管材弯管成型工装夹具

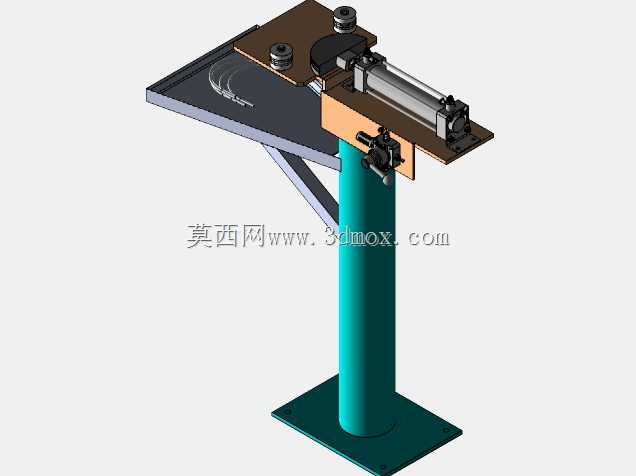

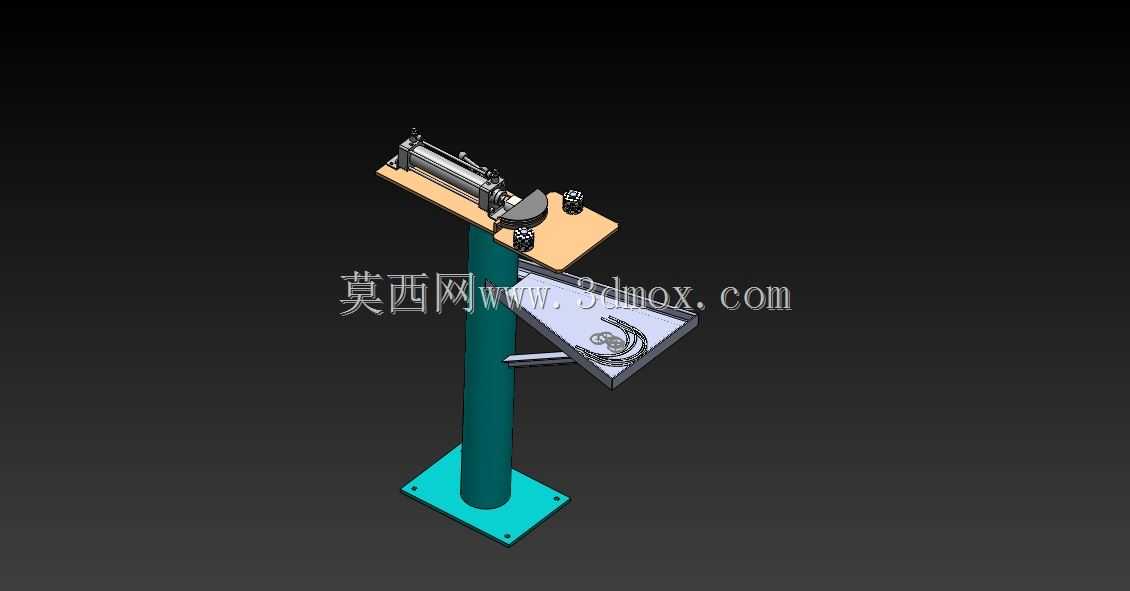

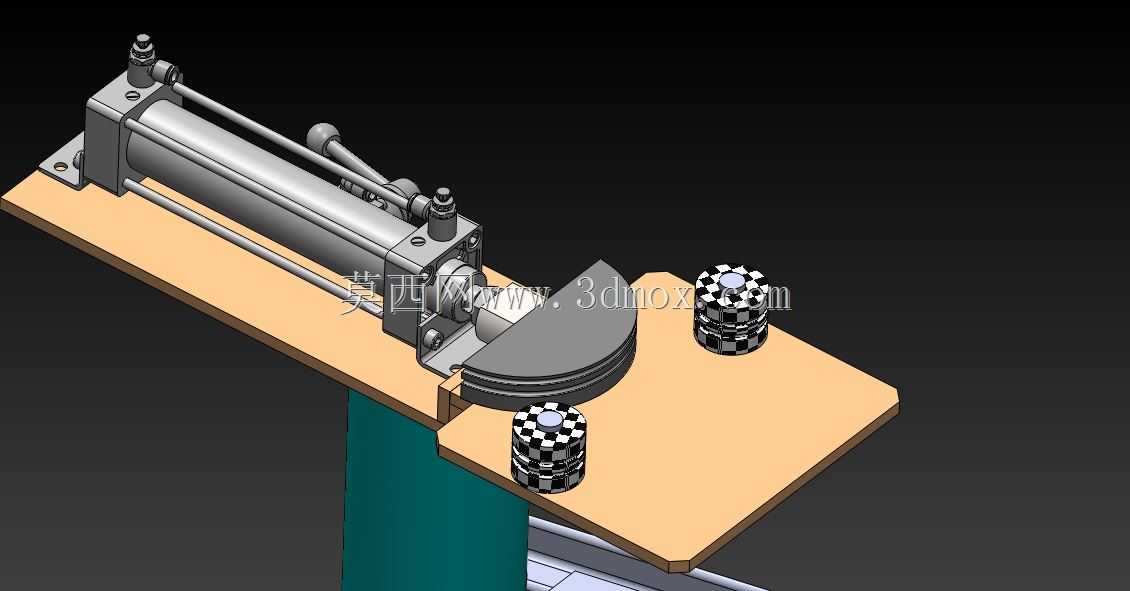

这款弯管工装主要面向小批量管材加工、现场管道预制、五金制品修配等应用场景，适配薄壁金属管、小型硬质塑料管的定角度折弯作业，可在维修车间、小型五金加工厂、管路安装现场等场景替代大型数控弯管设备，完成小规格管材的精准弯折加工，无需复杂的设备调试与场地布设，单人即可完成操作。设备核心功能是通过气动推力配合成型弯模，将直管坯料弯折为指定弧度的弯管，相比纯手动弯管工具，气动驱动的结构能大幅降低操作人员的劳动强度，同时保证弯管过程中管材受力均匀，避免管壁出现瘪陷、褶皱、开裂等常见弯管缺陷，弯折后的管材弧度一致性好，无需二次校形即可直接用于管路装配。从设计思路来看，这款工装采用台式安装结构，将气动执行元件、弯模成型组件、管材定位夹持模块集成在一块平整的安装台面上，气动缸沿管材送进方向水平布置，输出端直接连接推压头，对准弯模的成型弧面；两个带防滑纹路的夹持座分别布置在弯模两侧，用于固定待加工管材的直线段，防止弯管过程中管材移位导致弯折角度偏差；弯模采用半圆成型结构，可根据待加工管材的管径、弯折半径需求快速更换对应规格的模头，适配不同参数的管材加工需求。安装边界方面，工装整体采用立式支撑搭配水平台面的结构，台面预留了标准安装孔位，可直接固定在常规工作台或支架上，整体占用空间较小，不需要预留过大的操作半径，操作人员站在工装正面即可完成管材上料、夹持、启动弯折、下料的全流程操作；气动接口设置在缸体尾部，可直接连接车间常规压缩气源，不需要额外配置专用动力单元。设备的成型弧面做了光滑打磨处理，减少弯管过程中与管材外壁的摩擦，避免管材表面出现划伤，影响成品外观质量；夹持座的压紧旋钮采用防滑滚花设计，无需额外工具即可手动旋紧完成管材固定，操作便捷高效，适合多规格小批量的弯管加工作业，能够有效提升小型管材弯折的加工效率与成品合格率。
