外啮合式高压液压齿轮泵结构设计

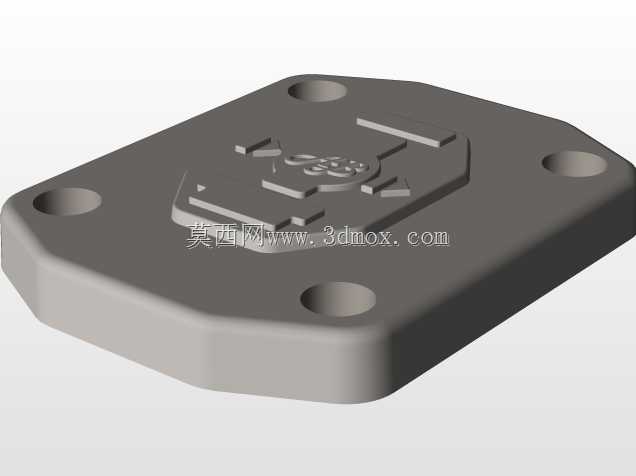

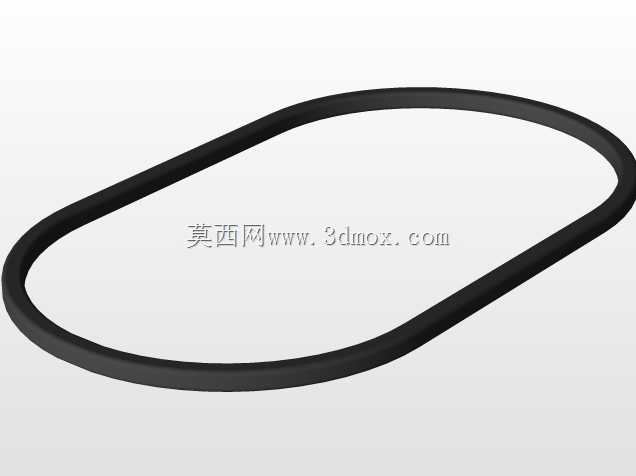

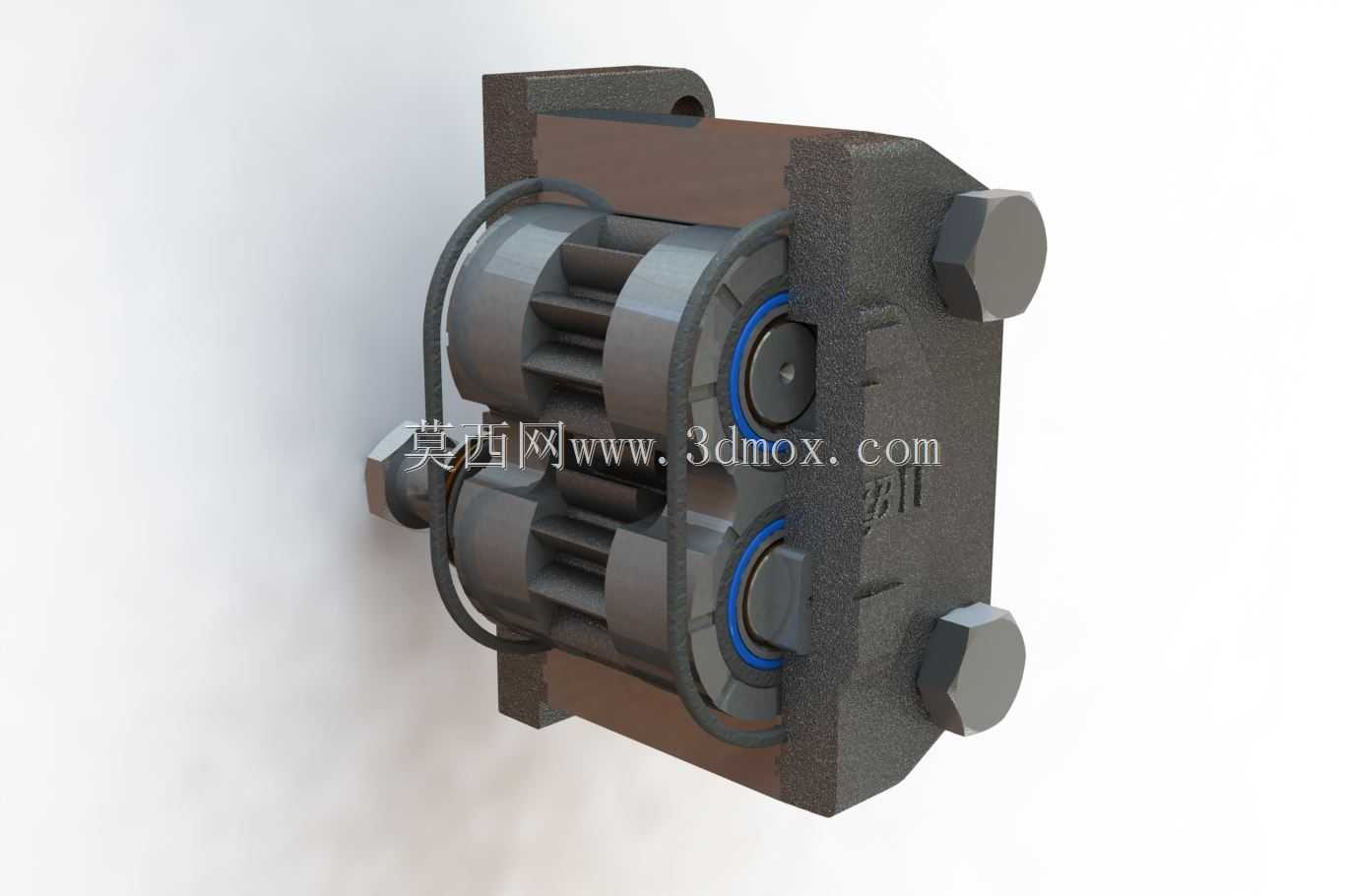

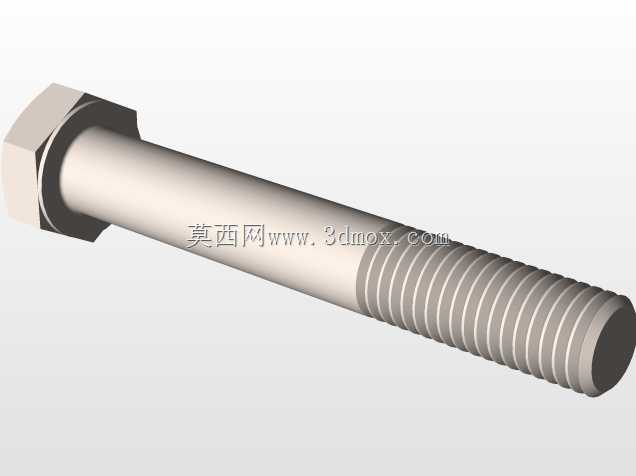

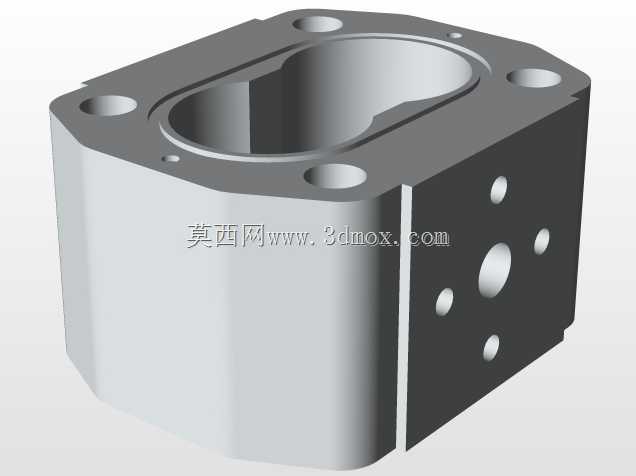

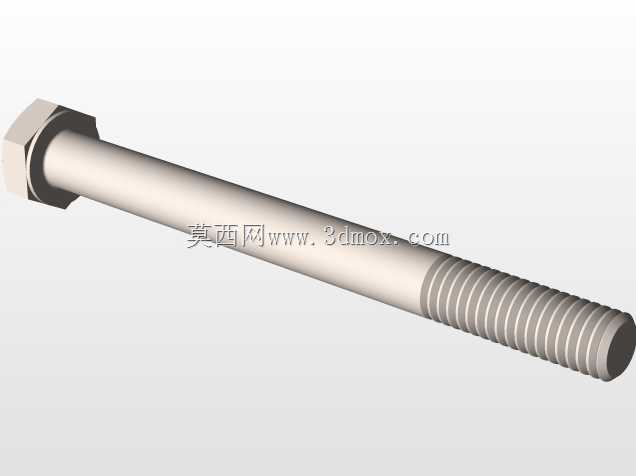

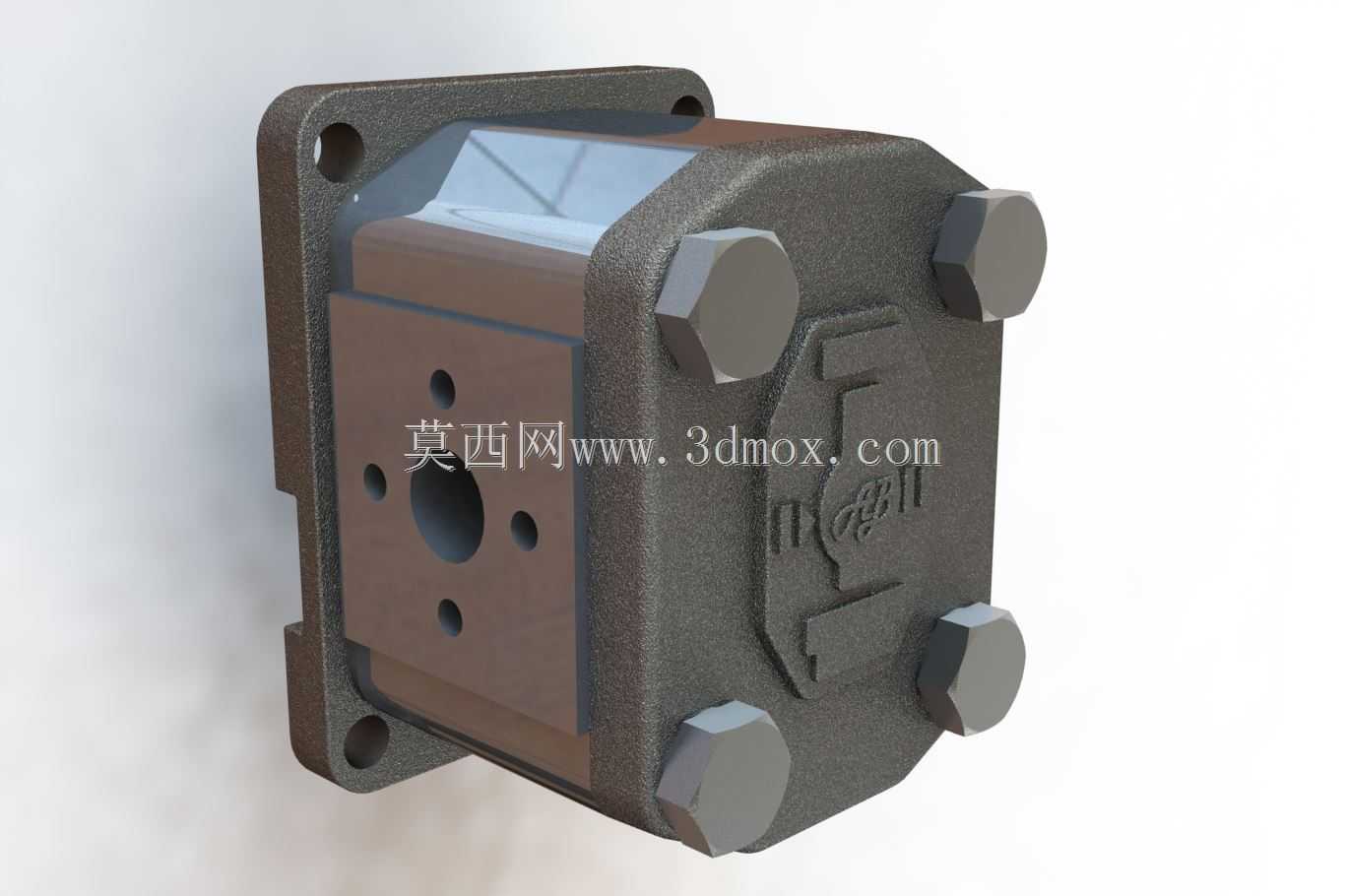

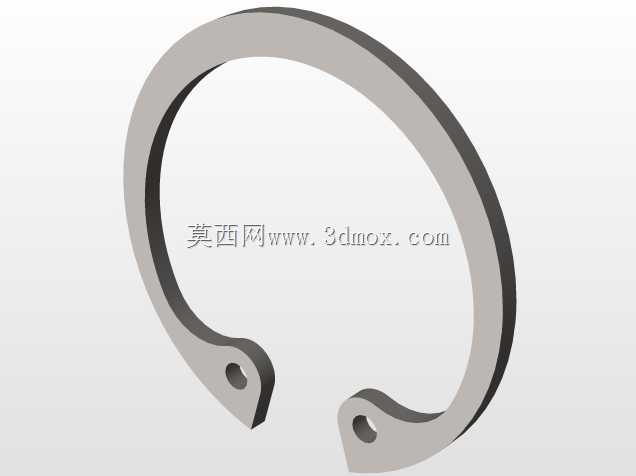

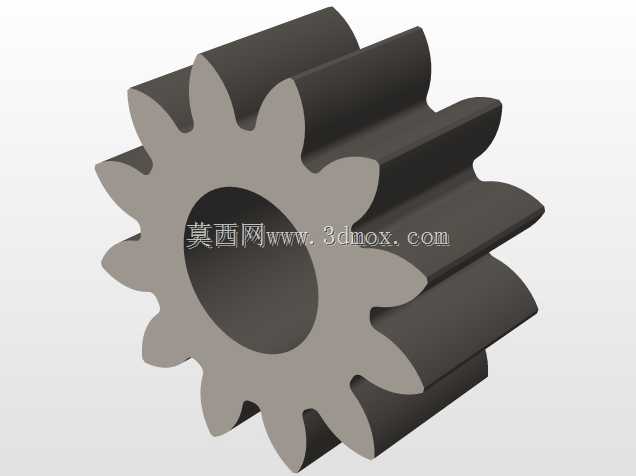

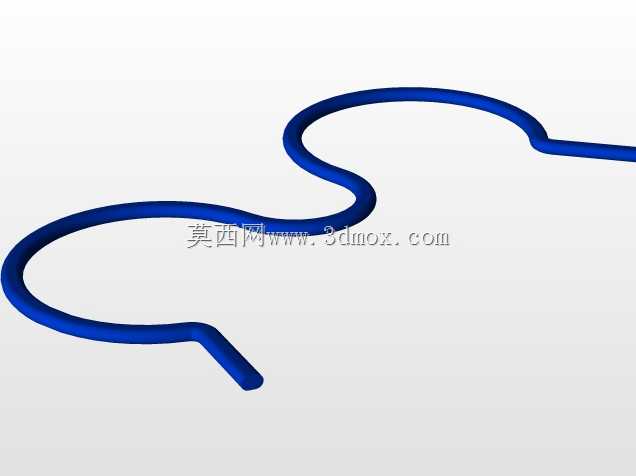

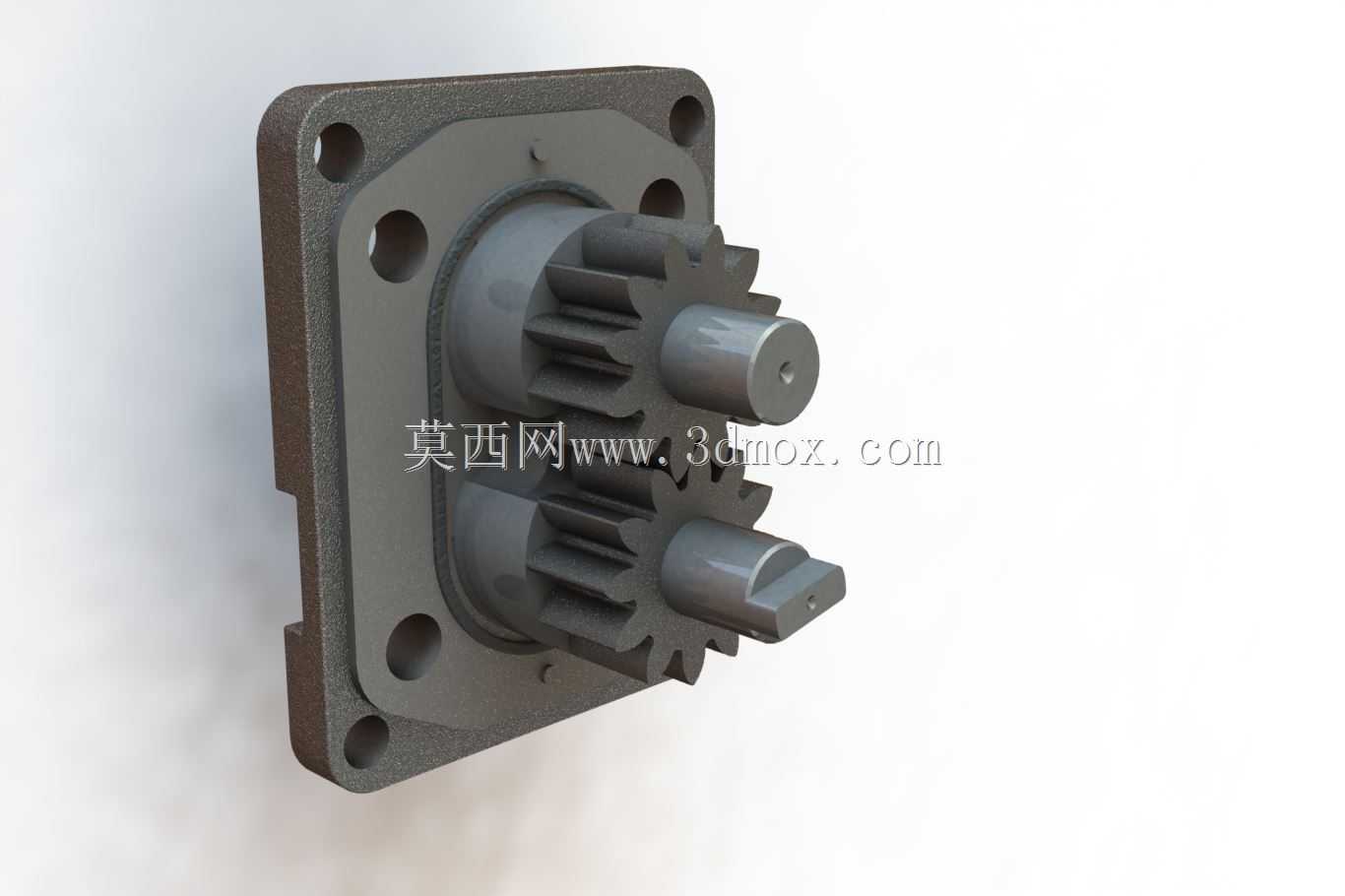

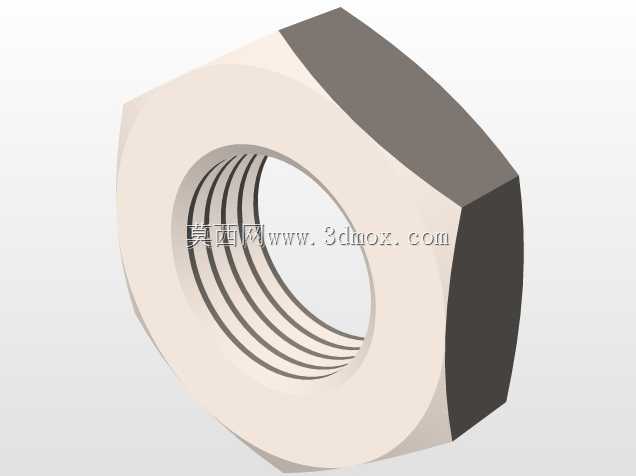

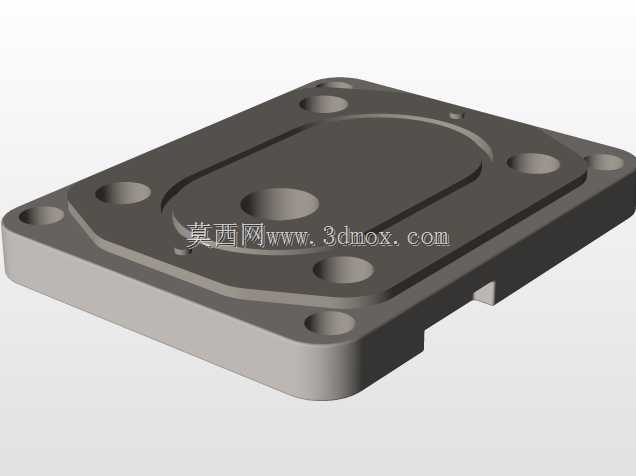

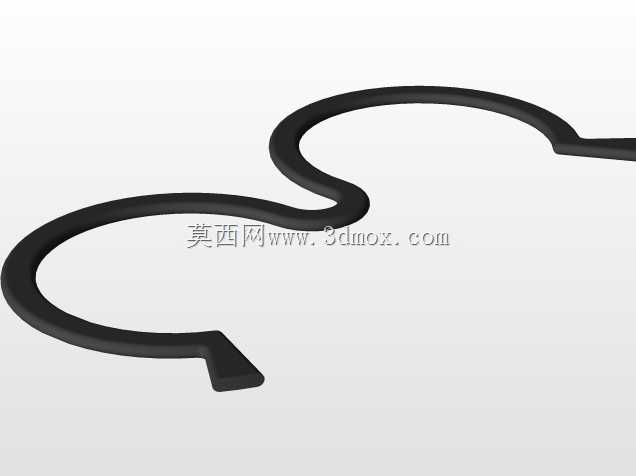

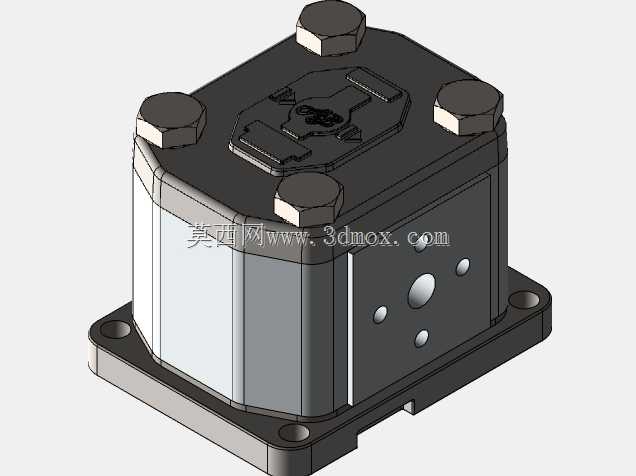

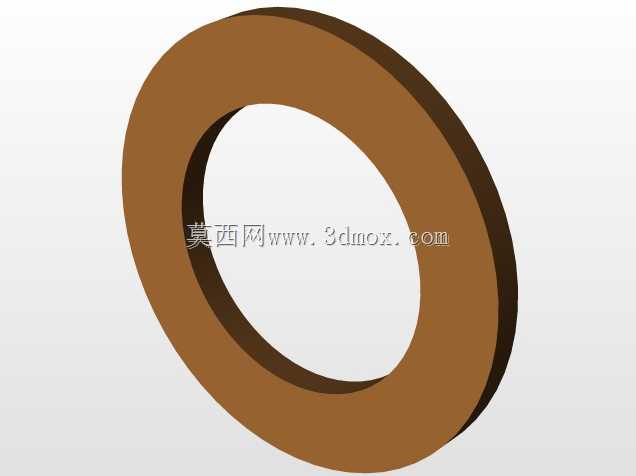

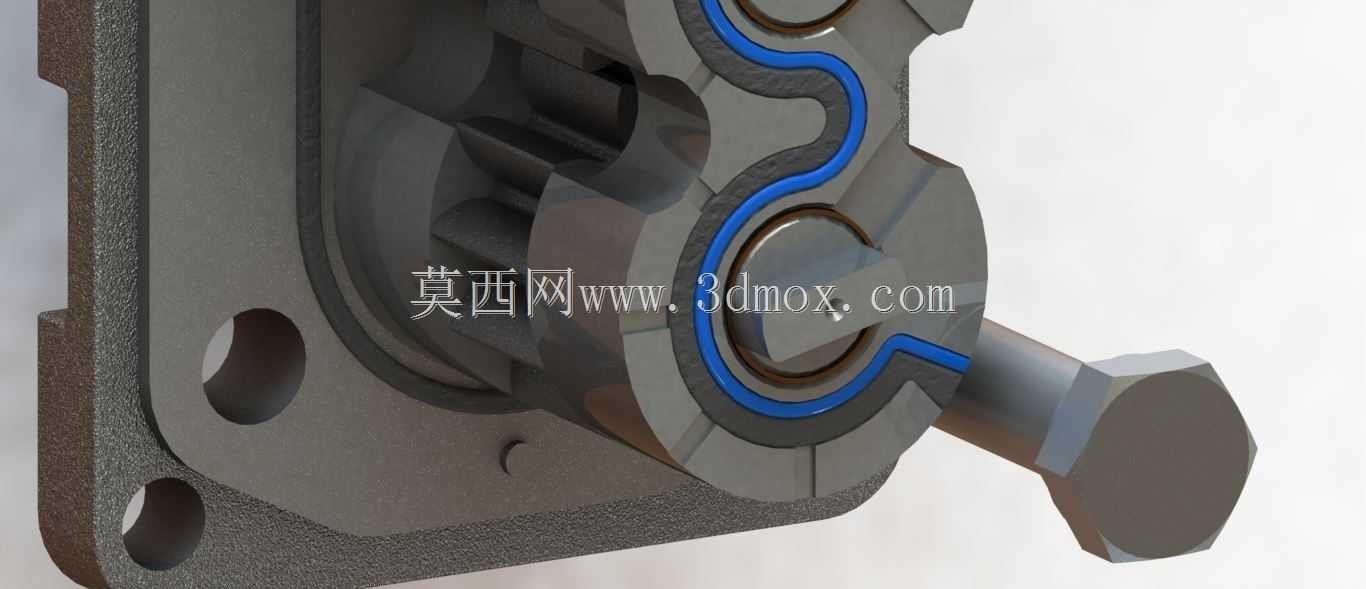

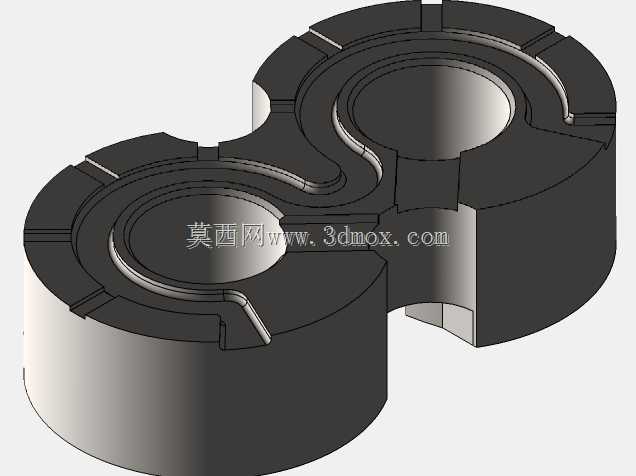

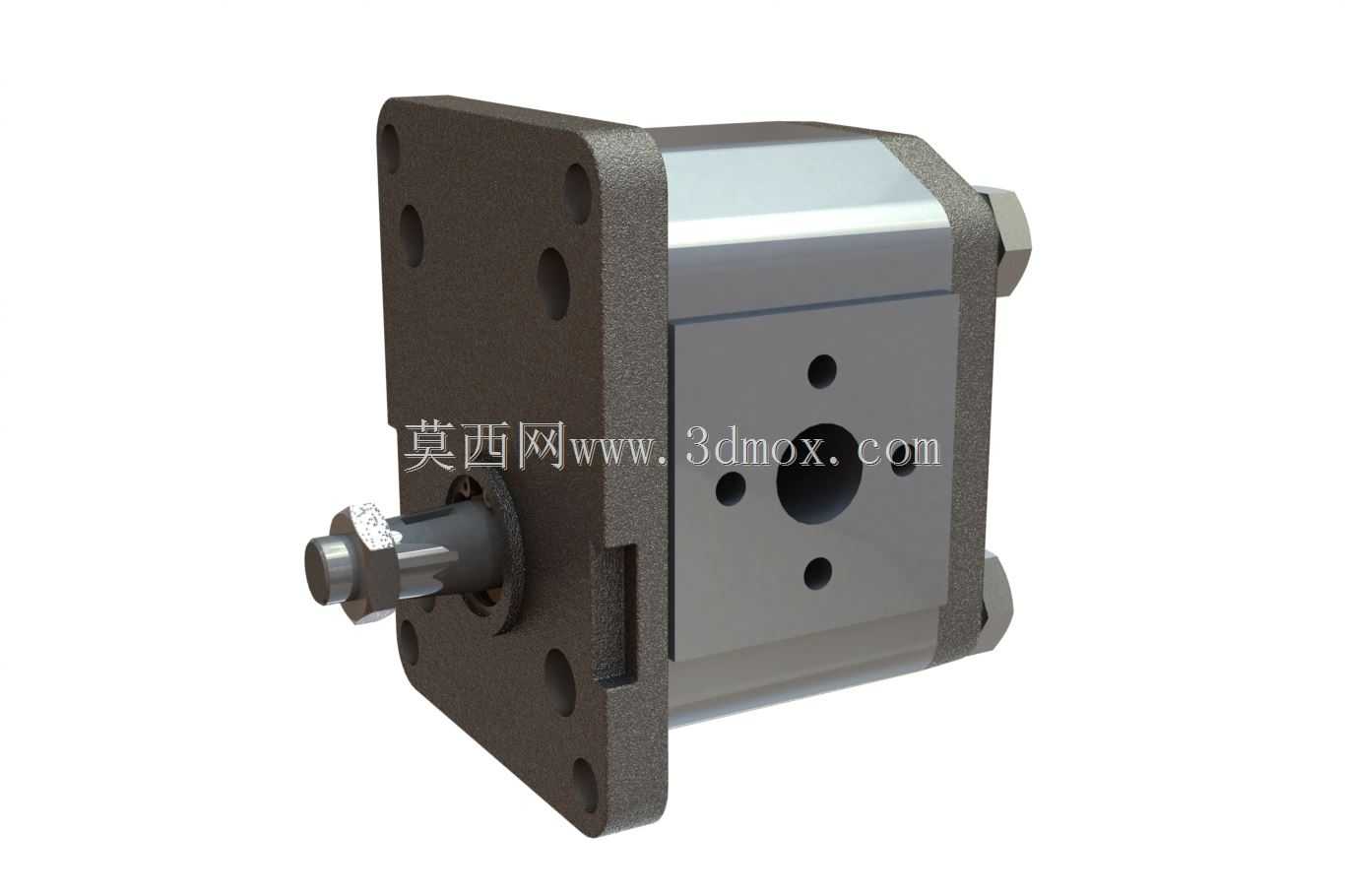

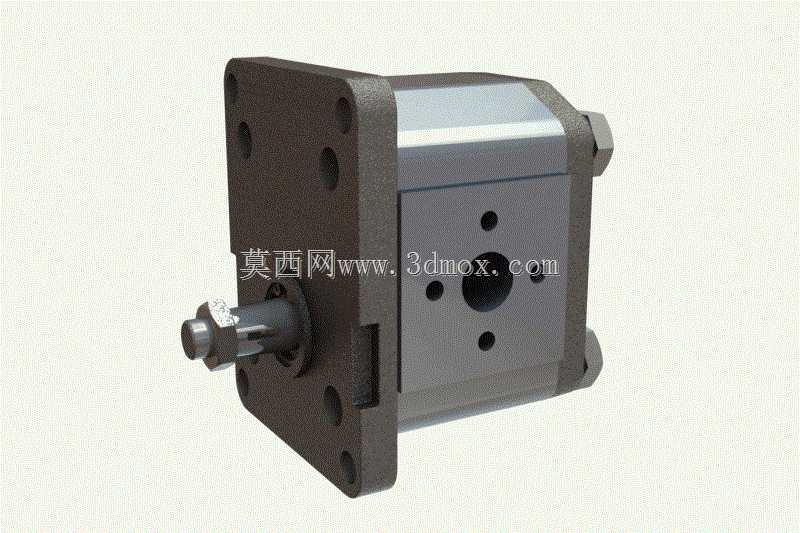

这款外啮合液压齿轮泵是液压传动系统中的核心动力转换元件，广泛应用于工程机械行走液压回路、机床液压夹紧系统、农业装备液压操控单元、注塑机液压锁模系统以及起重设备的变幅供油场景，能够将原动机输出的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的压力油源，适配矿物基液压油、抗磨液压油等常规液压工作介质，可在中高压连续工况下保持稳定的输出特性。从功能特性来看，该齿轮泵采用外啮合渐开线圆柱齿轮结构，依靠一对参数完全一致的齿轮在泵腔内部啮合转动，通过轮齿脱开啮合侧形成的密封容积增大完成吸油，轮齿进入啮合侧形成的密封容积减小完成压油，自带的轴向间隙补偿结构能够有效降低高压工况下的内泄漏，浮动侧板设计可根据输出压力自动调整贴合间隙，兼顾容积效率与机械运转效率，进出油口采用差异化通径设计，可避免安装时的管路接反问题，内置的泄油通道能够将轴承处的泄漏油液直接引回吸油腔，无需单独外接泄油管路，简化了系统安装的管路布局。从设计思路层面，整体采用方形安装法兰与菱形泵体结合的结构形式，前端法兰设置多组均匀分布的安装通孔，可直接适配标准的液压泵安装止口，保证输入轴与原动机输出轴的同轴度要求，输入轴采用平键连接结构，可传递额定工况下的输入扭矩，轴端设置的密封组件采用多道唇形密封圈组合结构，能够有效阻挡外界粉尘、水汽进入泵体内部，同时防止泵内液压油沿轴向外泄。在外形尺寸与安装边界上，该齿轮泵整体结构紧凑，轴向长度与径向尺寸经过优化，可适配安装空间局促的设备布局场景，安装法兰的止口尺寸、安装孔位中心距、输入轴伸长度与轴径均符合行业通用安装规范，可直接替换同规格的常规外啮合齿轮泵，无需对设备安装基座进行额外改造；泵体侧面的进出油口采用标准管螺纹连接形式，可直接适配常规液压管路接头，安装时仅需保证输入轴与驱动轴的同轴度误差在允许范围内，避免偏载造成的轴承过早磨损与轴封损坏，泵体预留的固定孔位可根据安装需求选择侧面或端面固定方式，适配不同设备的安装布局要求。
