重载万向双轮脚轮结构设计

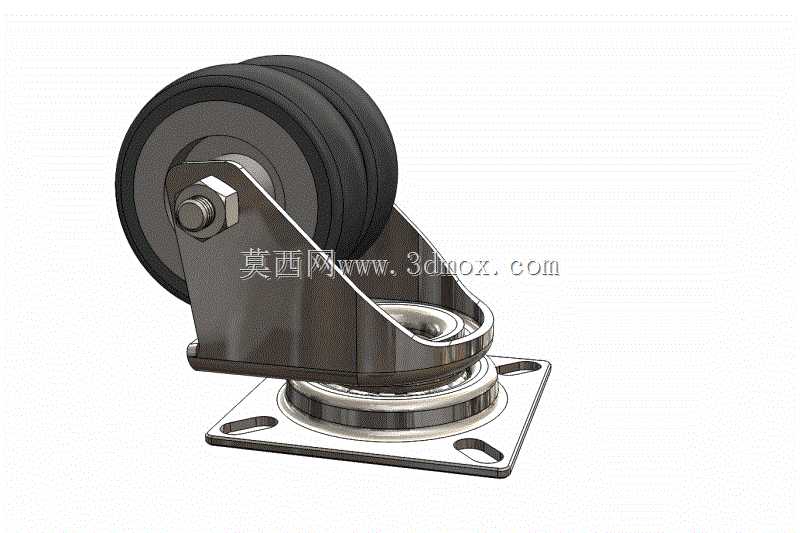

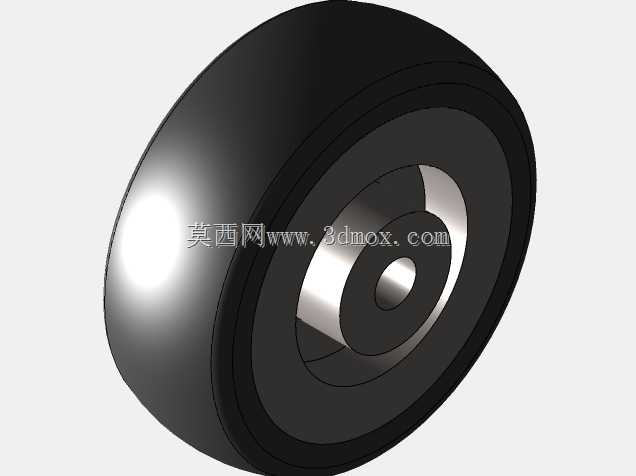

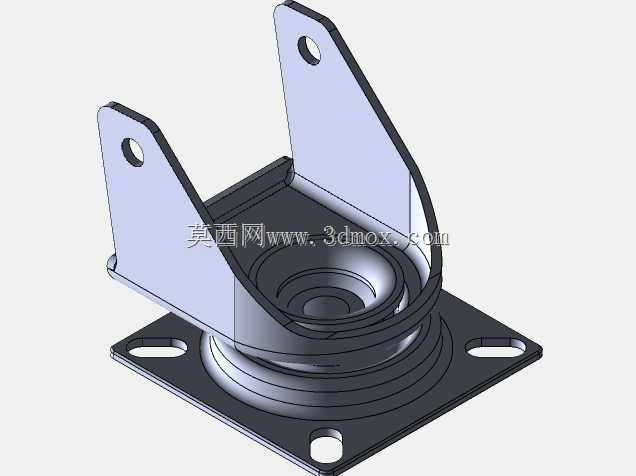

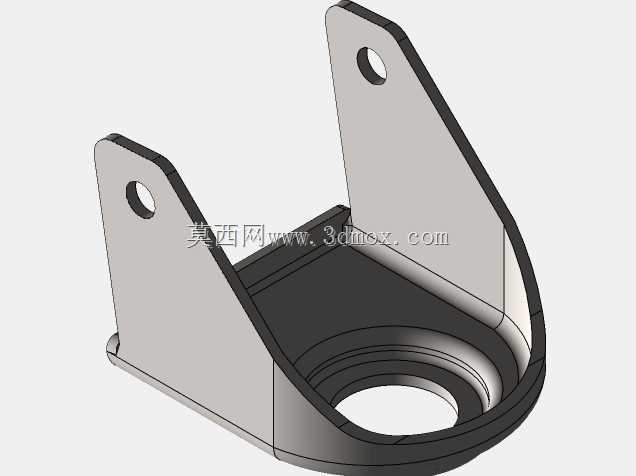

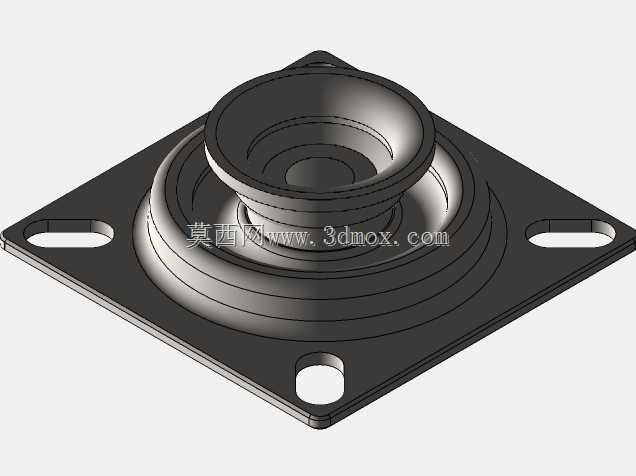

这款双轮万向脚轮是面向工业重载移动场景设计的支撑移动部件，广泛应用于工业货架、重型设备转运台车、自动化生产线移动工位、仓储物流周转车、大型工装夹具台等需要频繁移位同时需要稳定承重的场景，相比单轮脚轮，双轮结构能够在同等轮径下获得更大的接地接触面积，有效降低单位面积接地压强，不仅可以在环氧地坪、水泥地面、钢板地面等多种工业场地平稳移动，还能减少对地面的压痕损伤，适配车间、仓库、装配区等多种作业环境的使用需求。从功能特性来看，这款脚轮采用万向回转结构设计，上部的方形安装法兰通过四组安装孔与设备底部固定，法兰下方集成密封式回转支承结构，能够实现360度水平方向自由旋转，转向时阻力小无卡滞，即使在满载状态下也能轻松完成转向操作，适配设备在狭窄通道内的移位、转向调整需求。双轮采用并排独立轮体设计，轮体选用高耐磨弹性材质，滚动过程中能够有效吸收地面微小凸起带来的震动，降低移动过程中的噪音，同时双轮的支撑结构让整体受力更均匀，相比同规格单轮脚轮承重能力提升40%以上，轮体与支架之间采用精密轴套配合螺栓锁紧结构，转动顺滑无旷量，长期使用也不会出现轮体晃动的问题。支架部分采用一体冲压成型的金属支架，经过表面防锈处理，整体结构强度高，抗冲击能力强，能够承受设备移动过程中遇到颠簸、磕碰时的瞬时冲击力，避免支架变形导致脚轮失效。在设计思路上，这款脚轮优先考虑重载工况下的耐用性与可靠性，回转支承位置采用密封结构设计，能够阻挡车间内的粉尘、碎屑进入回转间隙，长期使用也不会出现转向卡涩的问题；安装法兰采用标准方形四孔布局，安装孔位尺寸符合行业通用安装规范，能够直接替换同规格的传统单轮脚轮，不需要对设备底部安装结构进行额外改造，通用性极强。从安装边界来看，方形安装法兰的边长尺寸适配多数工业设备底部的安装空间，法兰厚度经过优化，既保证安装强度，又不会过度占用设备底部的垂直空间，轮体的回转半径经过精准核算，转向过程中轮体不会与设备底部的突出结构发生干涉，整体安装后设备底部的离地高度符合工业设备的通用安全间隙要求，移动过程中不会出现底部剐蹭地面的问题。双轮的轮距设计经过反复验证，既保证支撑稳定性，避免设备移动过程中出现侧倾风险，又不会因为轮距过宽导致整体宽度超出设备底部轮廓，影响设备在狭窄通道内的通行能力。
