锥齿啮合式螺旋齿轮传动箱体结构

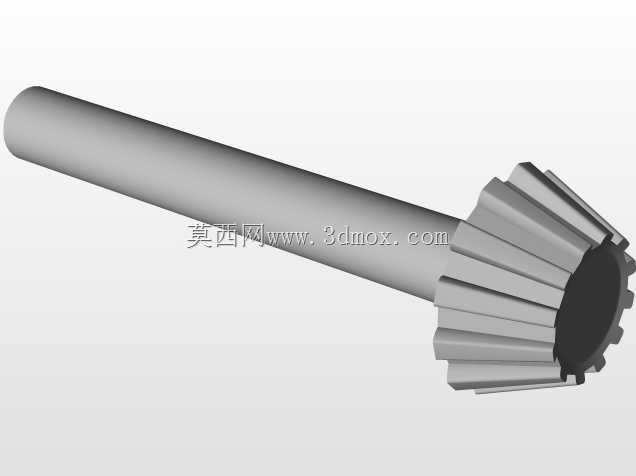

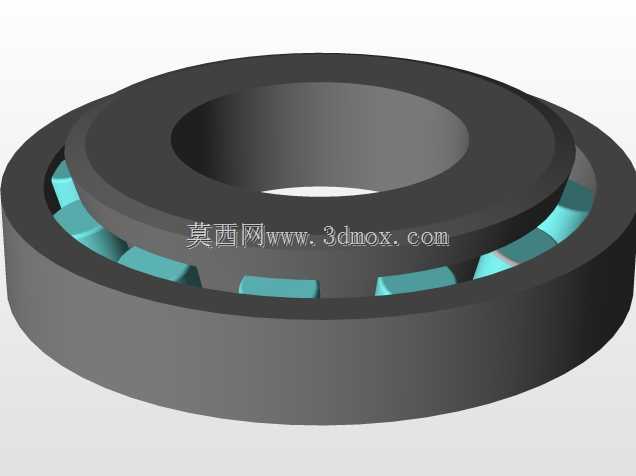

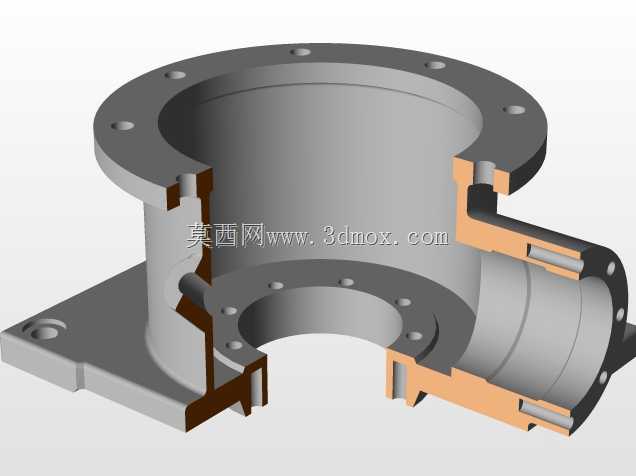

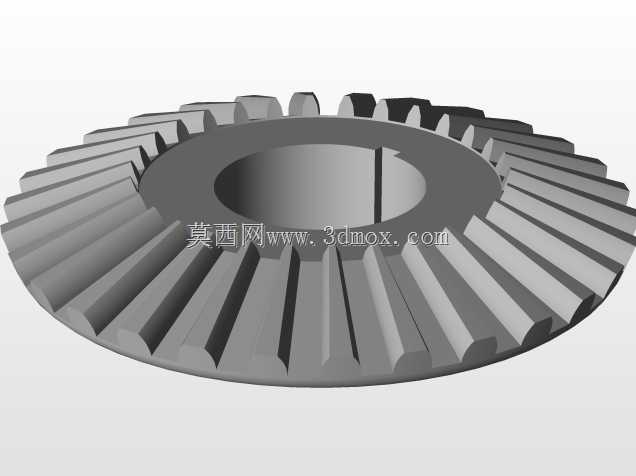

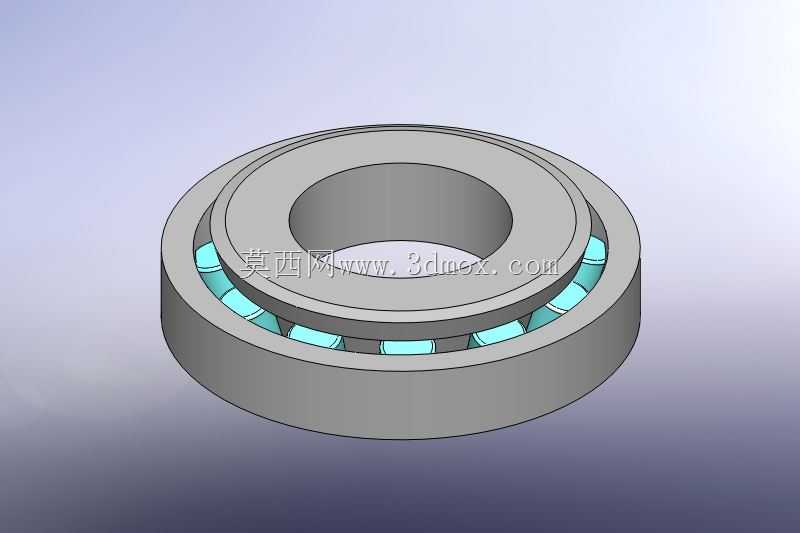

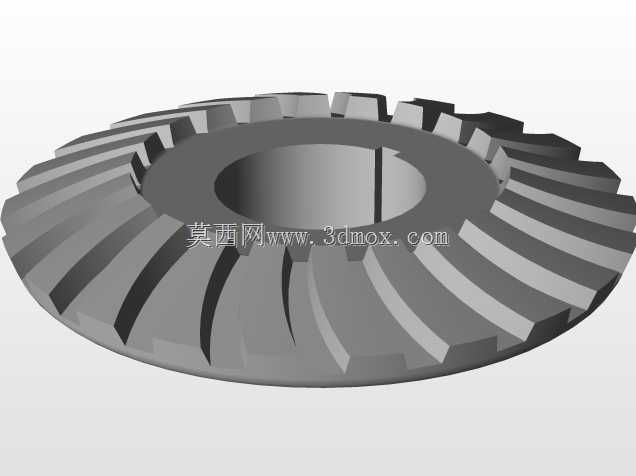

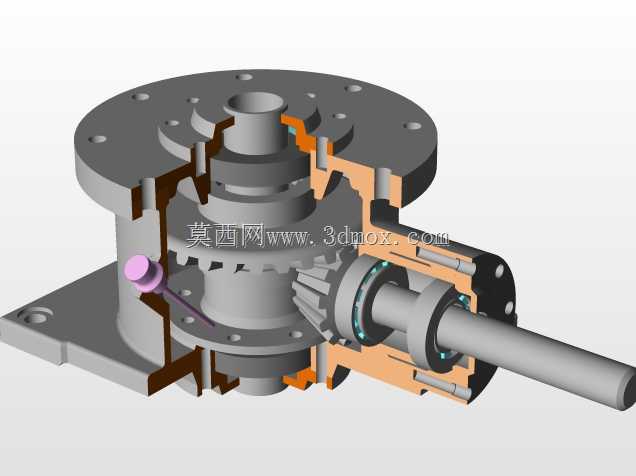

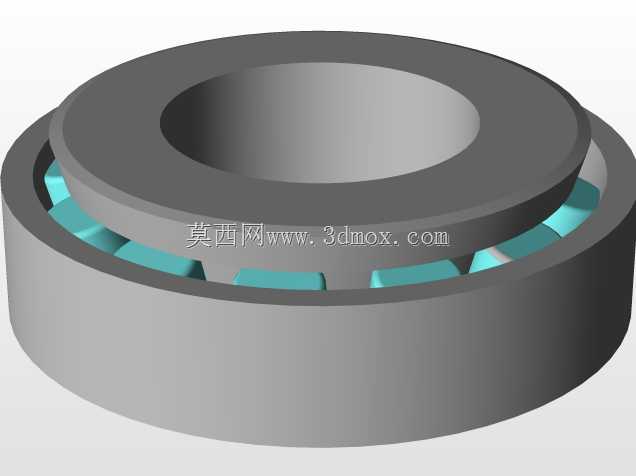

这款螺旋齿轮箱主要应用于需要交错轴动力传递的工业传动场景，常见于轻工输送设备、小型机床进给机构、自动化生产线的动力转向单元中，能够在空间受限的安装环境下完成两交错轴之间的旋转动力传输，实现扭矩的稳定传递与转速的适配调整。在实际生产场景中，这类齿轮箱可以适配不同功率等级的动力输入端，将原动机输出的动力通过内部锥齿轮的螺旋齿啮合传递到输出端，相比直齿锥齿轮传动，螺旋齿的啮合过程是渐进式的，齿面接触面积随啮合过程逐步增大，能够有效降低传动过程中的冲击与噪音，提升传动平稳性，适合中低速、中等扭矩的持续运转工况。从设计思路来看，该结构采用对称式布局，两侧对称布置的螺旋锥齿轮分别与中间传动段配合，箱体的腔体结构完全贴合齿轮副的啮合运动边界，既预留了齿轮运转所需的安全间隙，避免齿面运转过程中与箱体内壁发生剐蹭，又尽可能压缩了整体的外形体积，减少不必要的材料占用。箱体的安装边界设计规整，外部轮廓采用平直的安装基准面，能够方便地与配套设备的安装机架进行定位贴合，连接部位的平面度设计满足通用安装的公差要求，不需要额外加工适配结构即可完成快速装配。内部的轴承安装位与齿轮轴的支撑位采用同轴度匹配设计，能够保证齿轮轴运转过程中的径向跳动控制在合理范围内，减少齿面的偏磨情况，延长齿轮副的使用寿命。齿轮的齿形参数经过匹配计算，啮合重合度高于普通直齿锥齿轮结构，在同等外形尺寸下能够传递更大的扭矩，同时运转过程中的振动幅度更小，适合对传动平稳性有一定要求的民用与工业小型设备场景。箱体的腔体同时预留了润滑介质的存储空间，能够容纳适量的润滑脂或者润滑油，在齿轮持续啮合过程中对齿面进行持续润滑，降低齿面磨损，减少长期运转过程中的维护频次。整体结构没有冗余的外置部件，所有传动部件都收纳在箱体内部，能够隔绝生产环境中的粉尘、碎屑进入啮合区域，适配多粉尘的车间生产环境，降低外界杂质对传动结构的损坏风险。
