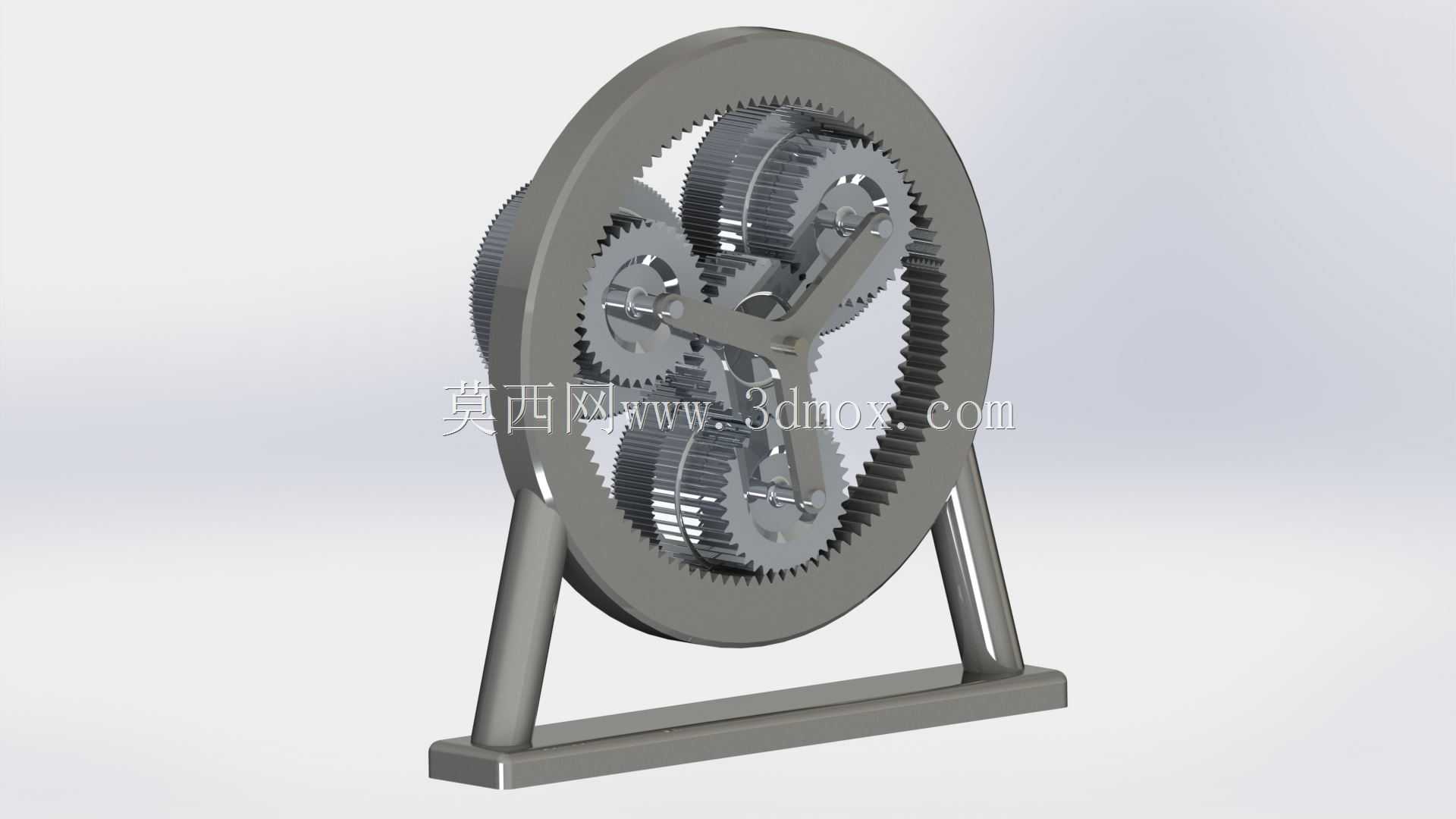

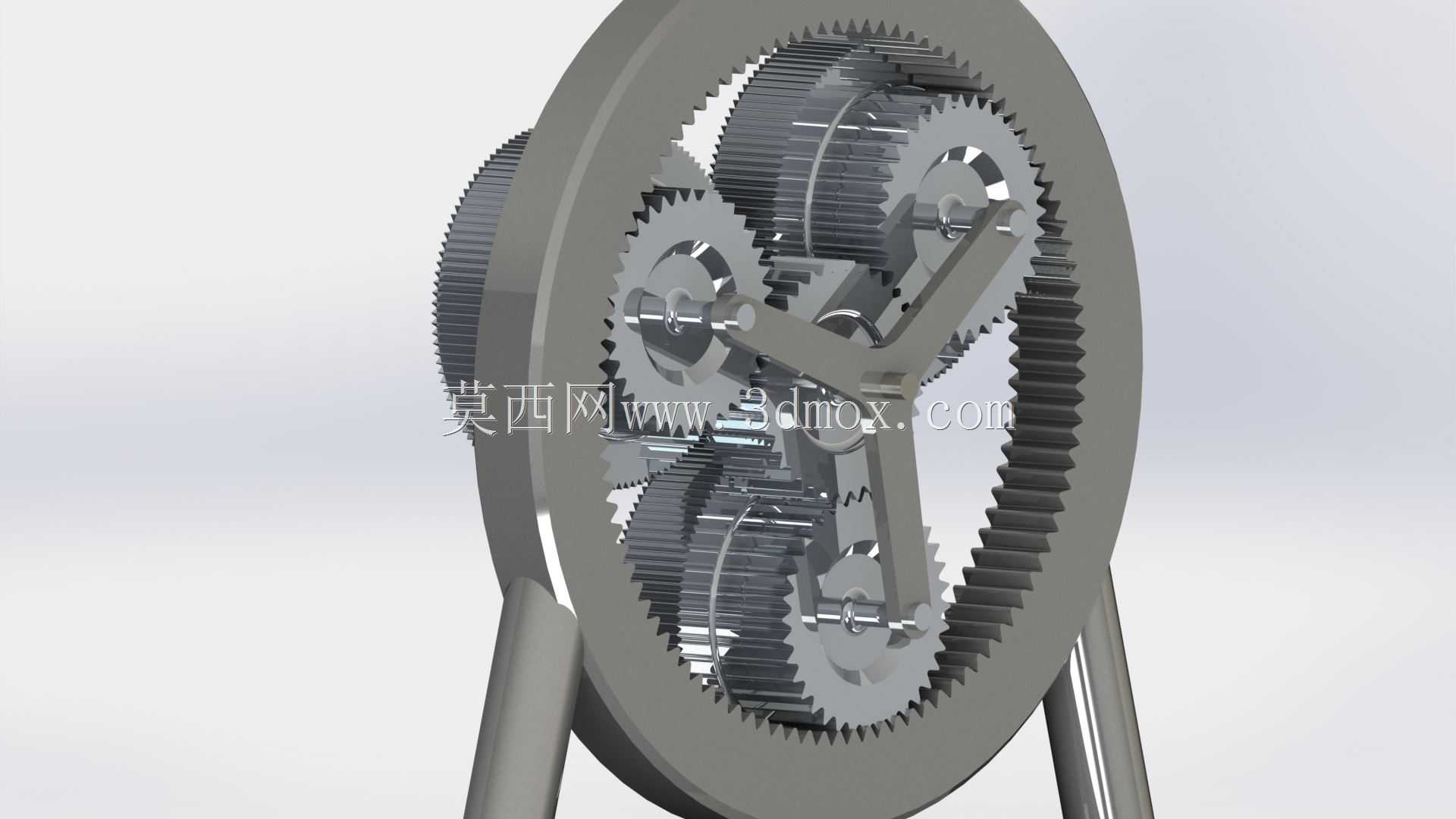

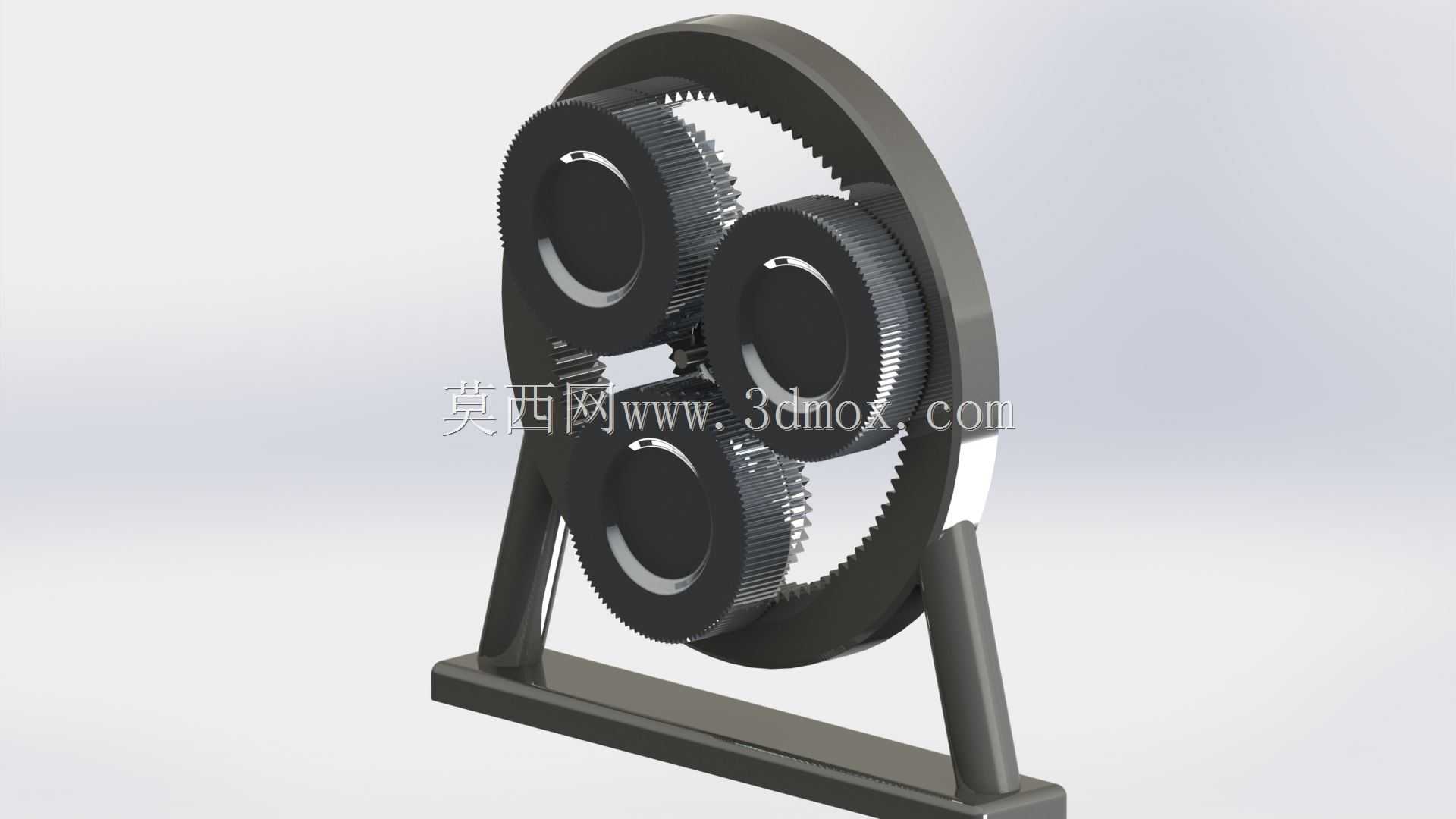

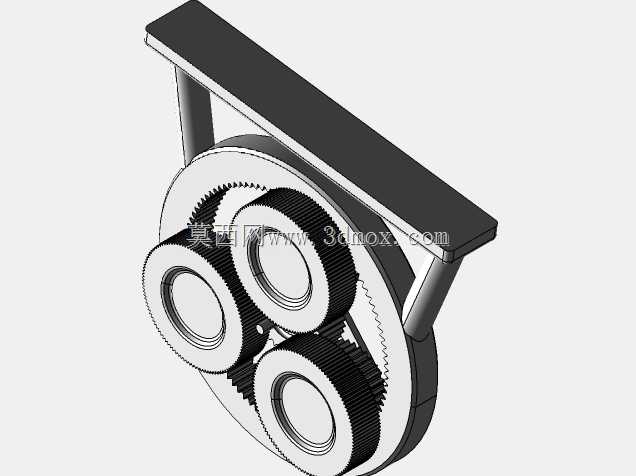

立式支架式行星轮系传动结构

这款行星轮系传动结构，是机械传动领域应用极为广泛的核心部件，常见于工业减速机、精密传动工作台、自动化输送线动力端、小型伺服传动模组等场景，承担着大传动比减速、扭矩放大、同轴动力传输的核心作用，相比普通定轴轮系，它能在极小的安装空间内实现更高的传动效率与更大的减速比，同时具备载荷分流的特性，运行过程中多组行星轮同时啮合受力，单齿承受的载荷更低，整体运行的平稳性与使用寿命都更具优势。从实际用途来看，这套结构既可以作为独立的减速单元搭配伺服电机、步进电机使用，为下游执行机构提供低转速大扭矩的动力输出，也可以集成在齿轮箱内部作为核心传动级，适配对安装空间、传动精度有较高要求的设备场景，比如小型自动化设备的动力输入端、精密回转工作台的驱动单元、教学演示用的传动原理展示装置等。在功能特性上，这套行星轮系采用内齿圈固定、行星架输出、太阳轮输入的经典传动构型，三组行星轮沿太阳轮周向均匀分布，通过三角状的行星架实现同步联动，运转过程中各行星轮既围绕自身轴线自转，也围绕太阳轮轴线公转，动力从中心太阳轮输入后，经过行星轮的啮合传递，最终由行星架输出低转速大扭矩的动力，传动过程中啮合点多，传动背隙小，运行噪音低，动力传输的损耗也控制在较低水平。设计思路上，整体采用立式带支架的构型，外部的环形内齿圈通过两侧的支撑腿与底部安装底座连接，既保证了内齿圈的固定精度，也让整个轮系结构可以独立放置展示或安装，支架与底座采用一体化的弯折支撑结构，在保证结构刚性的同时尽可能减少冗余材料，降低整体重量；轮系部分的齿形采用标准渐开线圆柱直齿设计，加工工艺成熟，啮合精度容易保证，各齿轮的齿数配比经过严谨计算，能够实现稳定的传动比输出，行星架上的行星轮安装轴位置经过同轴度校准，保证运转过程中各行星轮受力均匀，不会出现偏载卡滞的问题。从外形尺寸与安装边界来看，整体结构呈立式圆盘状布局，底部安装底座为平直矩形结构，安装时可通过底座上的预留孔位与设备安装面进行螺栓固定，安装基准面平整，定位便捷；整体径向尺寸围绕内齿圈的外径设定，轴向厚度较薄，不会占用过多的轴向安装空间，输入端的太阳轮轴与输出端的行星架轴保持严格同轴，对接动力源与下游负载时无需额外调整同轴度，安装适配性强，能够适配多数紧凑安装空间的传动需求，支架的支撑角度经过优化，既保证了整体结构的放置稳定性，也不会干涉轮系的正常运转，日常维护时也可快速拆解检查各齿轮的啮合磨损情况。
