两米加工幅面手动折弯设备结构设计

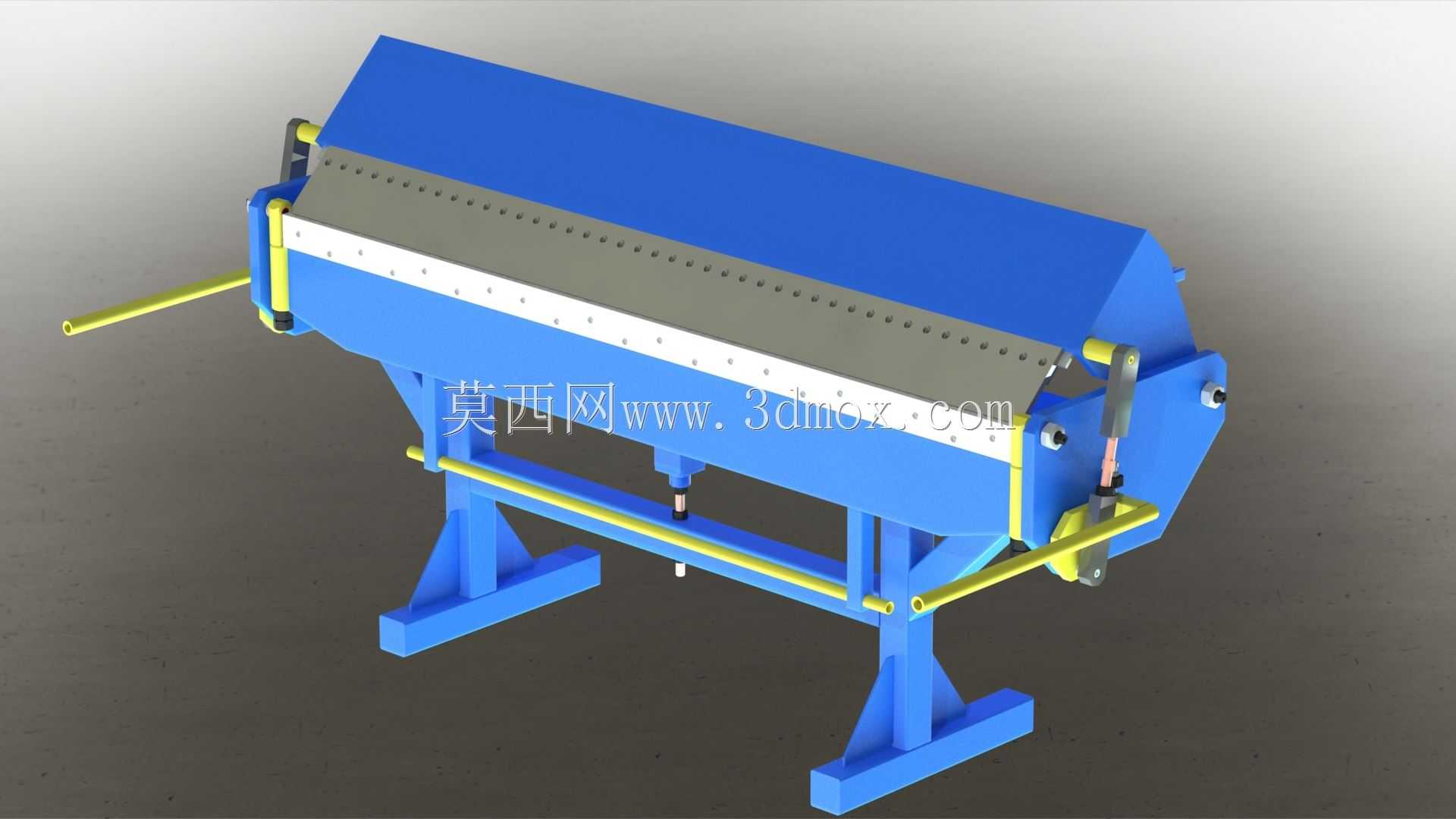

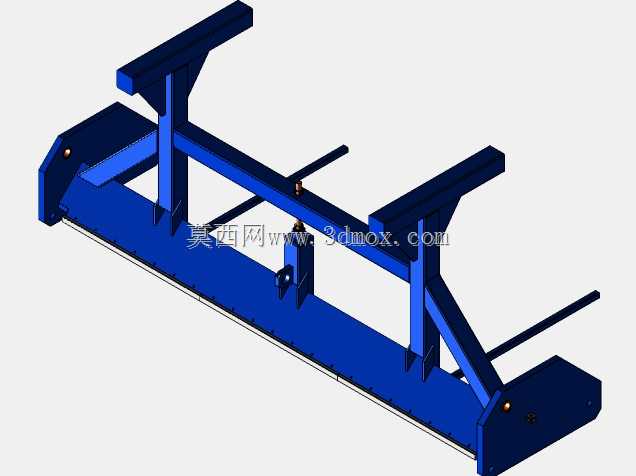

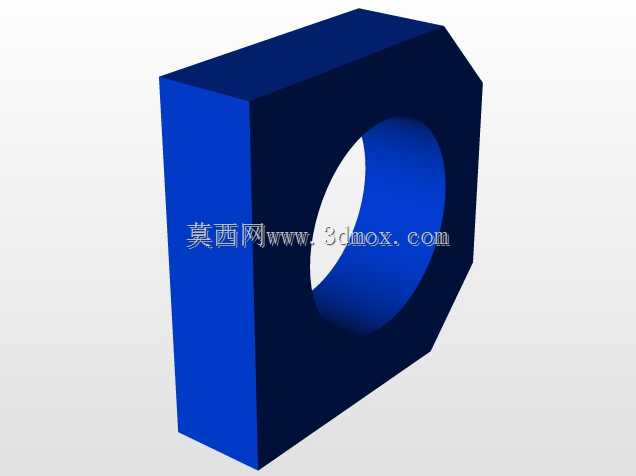

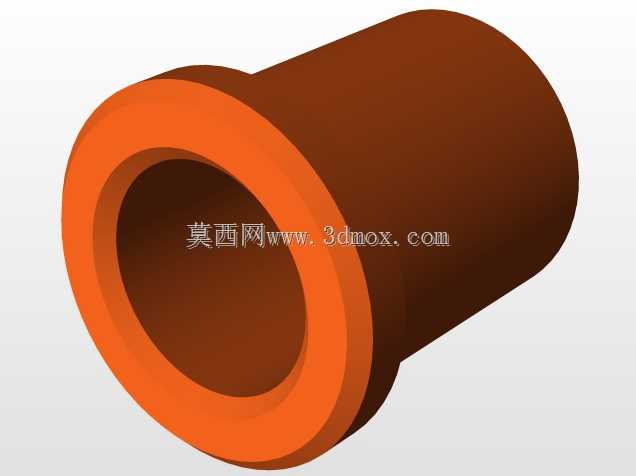

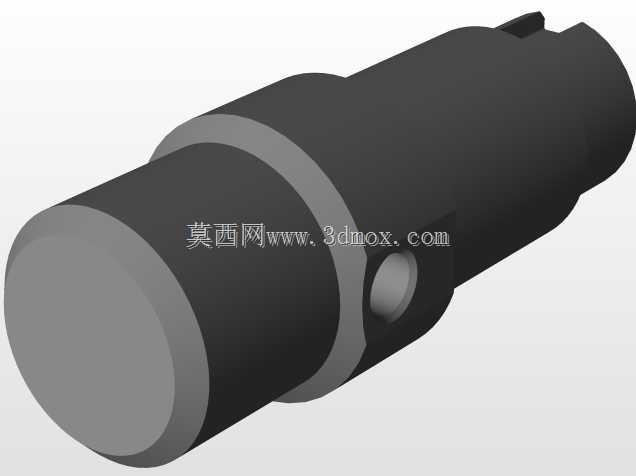

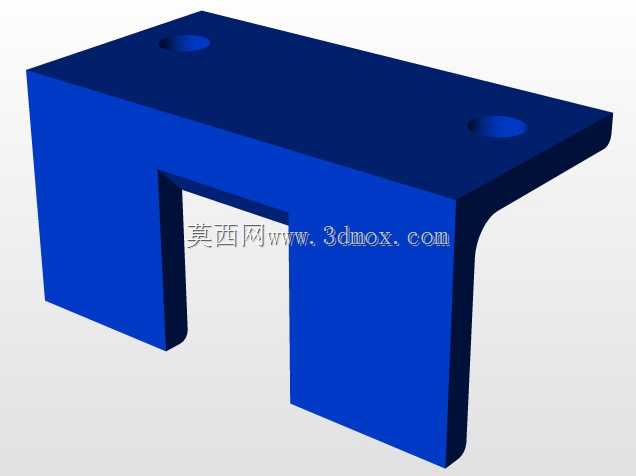

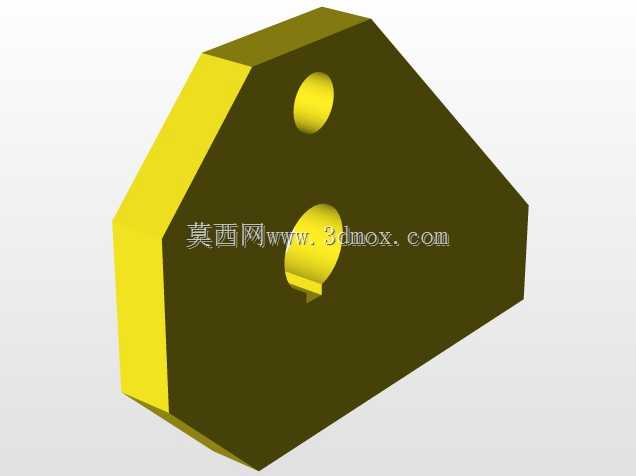

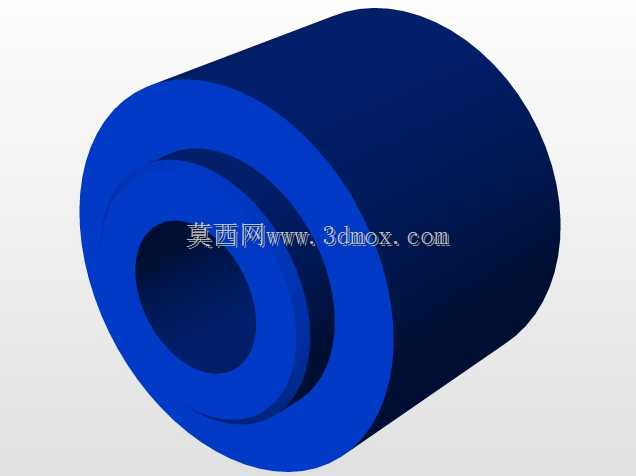

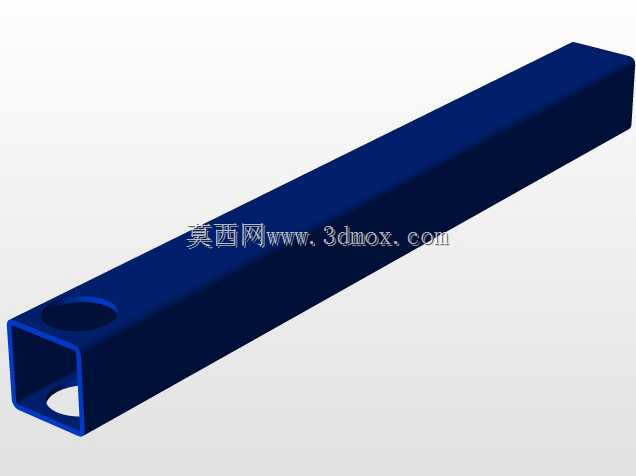

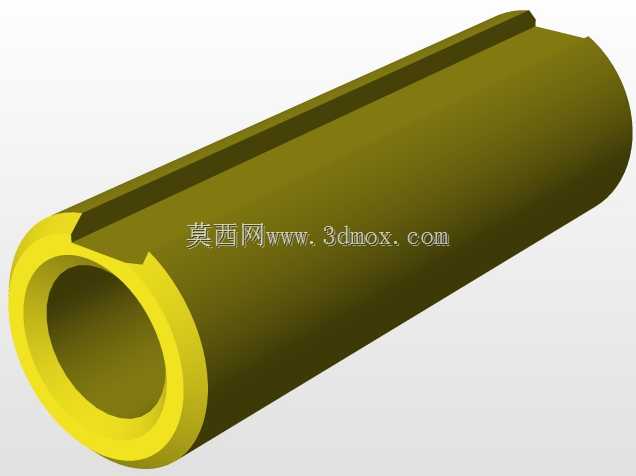

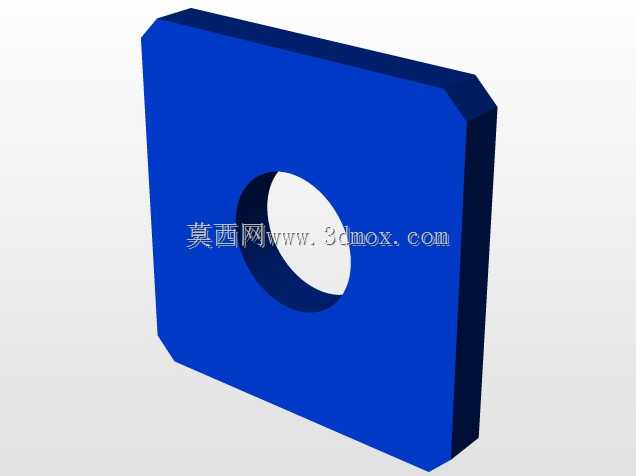

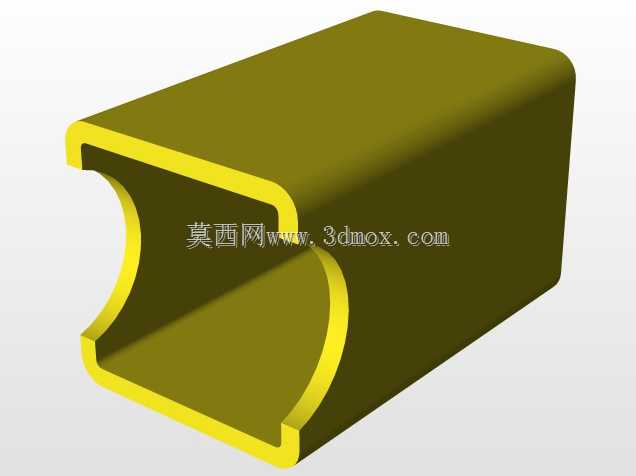

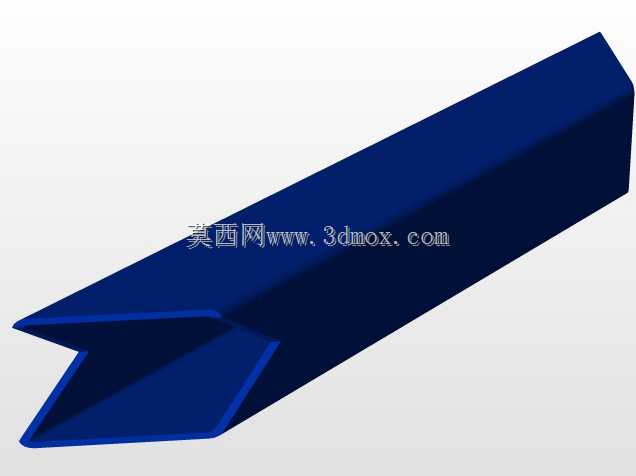

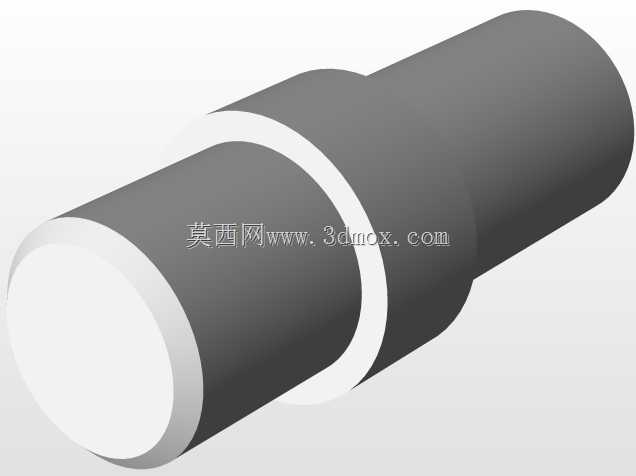

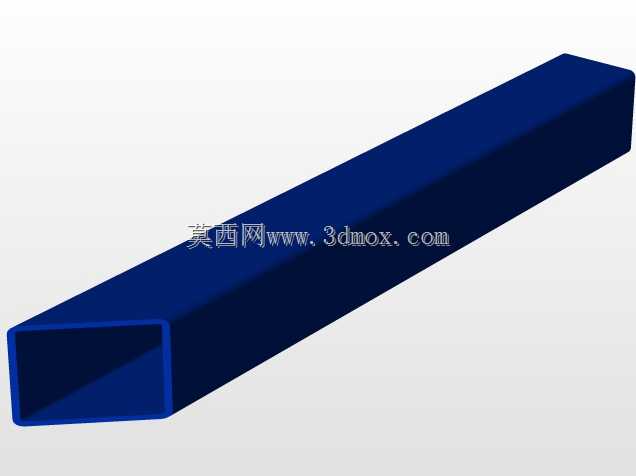

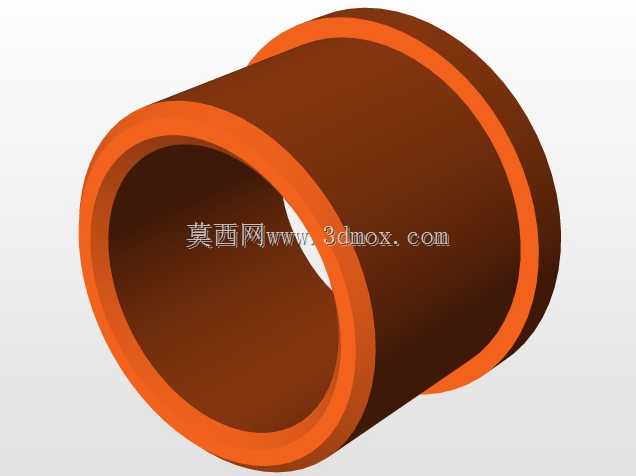

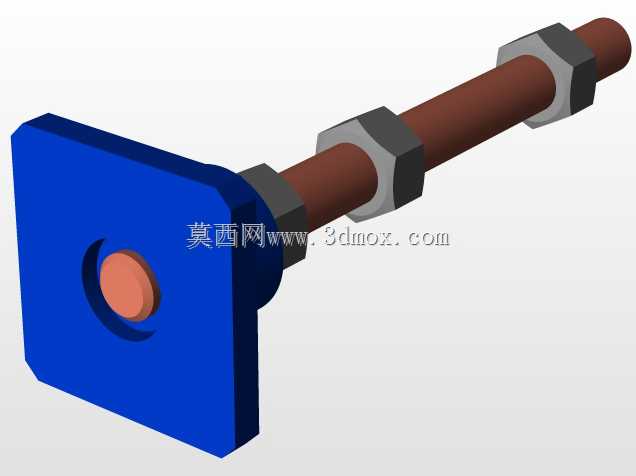

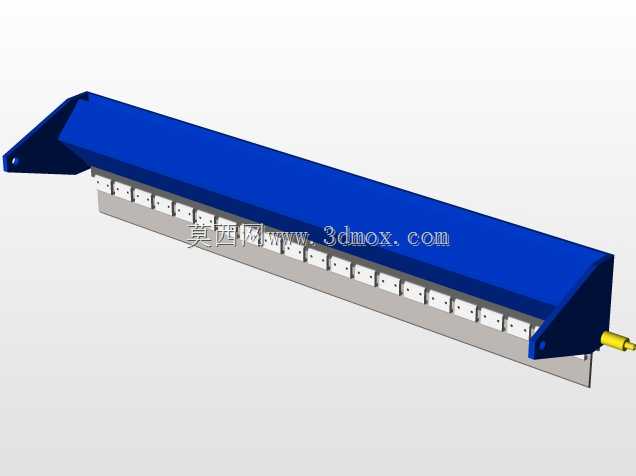

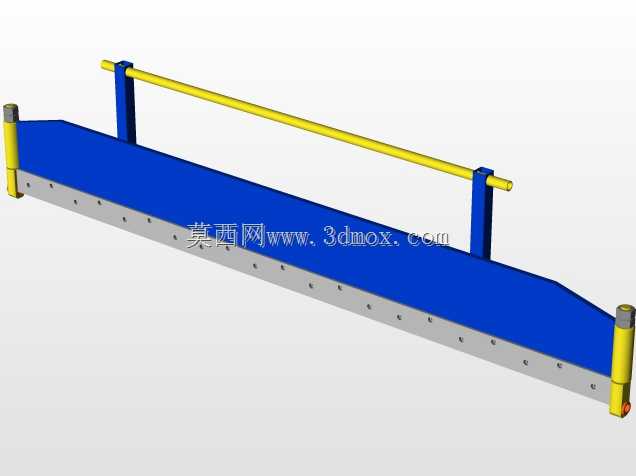

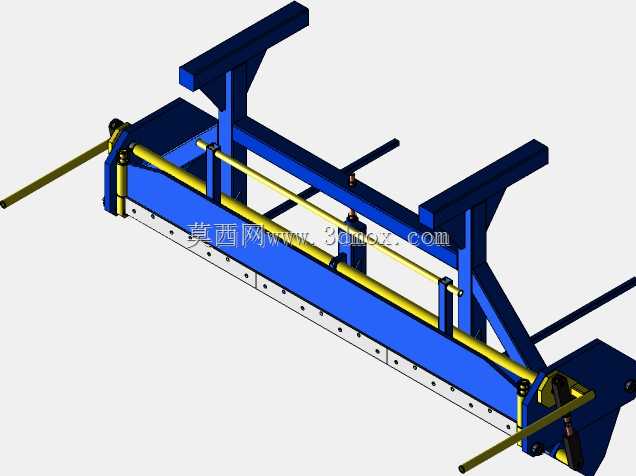

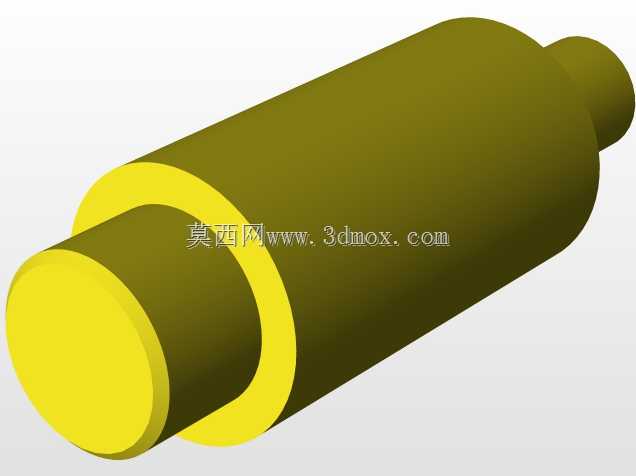

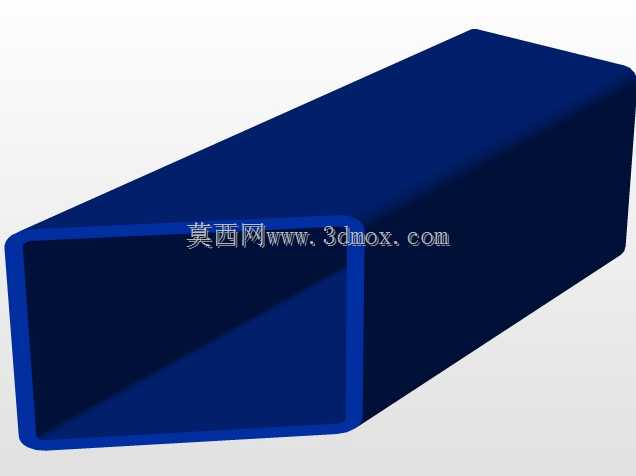

这款手动折弯设备主要面向小型钣金加工场景，适配五金制品加工、通风管道制作、广告金属字加工、小型五金作坊日常生产等作业需求，可对厚度在常规手动加工范围内的金属薄板进行直线弯折作业，能够完成常见角度的折弯成型，满足小批量、多规格的钣金件弯折加工需求，无需复杂的动力配套即可投入使用，对作业场地的配套要求较低，适合零散加工、现场维修配套加工等灵活作业场景。设备整体采用落地式支架结构，底部为两个对称的落地支撑脚，可直接固定在车间地面或稳固的工作台面上，安装时仅需保证支撑面水平、设备固定牢靠即可，整体横向加工幅面为2000mm，可适配常规宽度的金属板材加工，能够覆盖绝大多数小型钣金件的加工宽度需求，安装时需在设备前后预留足够的板材送进、取出操作空间，避免作业过程中板材与周边障碍物发生干涉。设备的核心折弯组件采用上下配合的压合弯折结构，上压梁与下模座配合夹紧待加工板材，通过侧边的手动操作杆带动折弯翻板转动，实现板材的角度弯折，操作杆采用加长力臂设计，能够有效降低操作人员的施力强度，提升折弯作业的顺畅度。设备两侧设置有同步传动连杆结构，可保证折弯翻板两侧动作同步，避免弯折过程中出现角度偏差、板材扭曲等问题，保障折弯成型的精度。整体结构设计兼顾了结构刚性与操作便捷性，主体框架采用型钢焊接结构，保证长时间作业过程中结构不会出现形变，折弯工作面经过精加工处理，保证压合夹紧时的贴合度，避免板材表面出现压痕或夹持不稳的问题。设备的角度调节结构可根据加工需求调整折弯角度，适配不同工件的弯折要求，无需额外复杂的调校即可快速切换加工角度，提升小批量多规格加工的作业效率。整体外观采用辨识度较高的配色设计，操作部件位置符合人体工程学设计，操作人员站立在设备前方即可完成板材定位、压合锁紧、弯折成型、松脱取件的全流程操作，无需频繁移动位置，能够有效降低长时间作业的疲劳感。
