餐巾纸生产用多辊染色加工装置

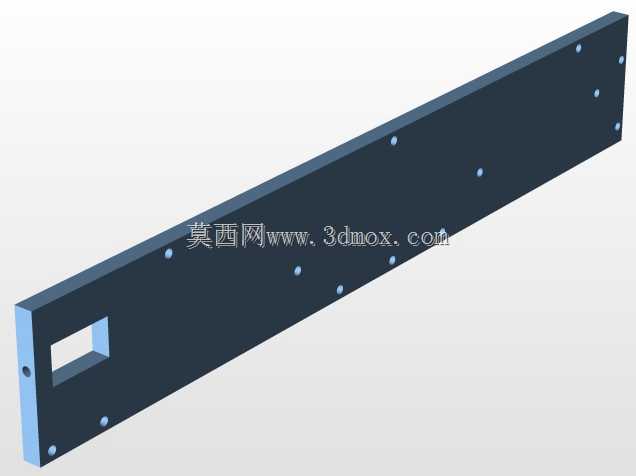

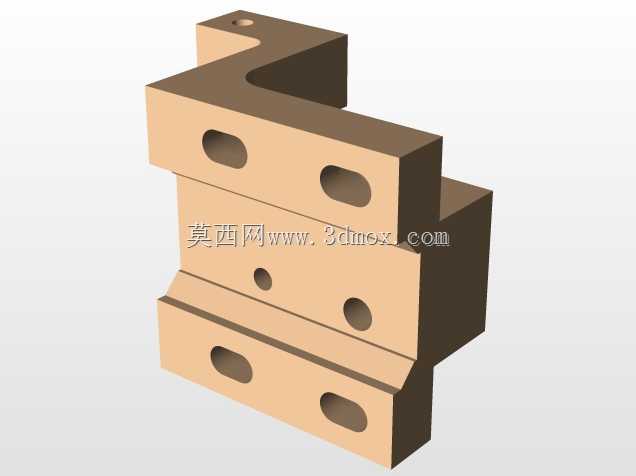

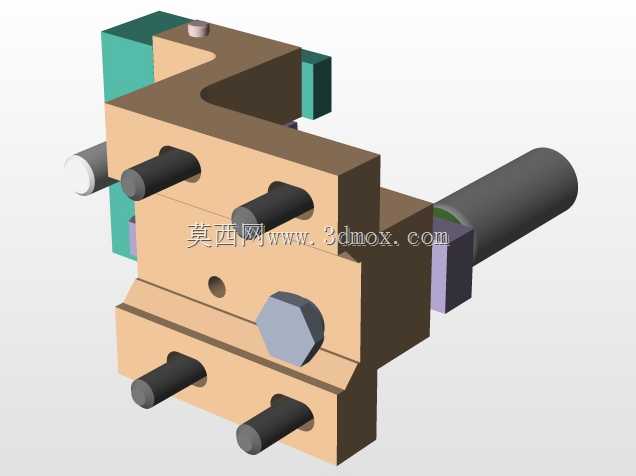

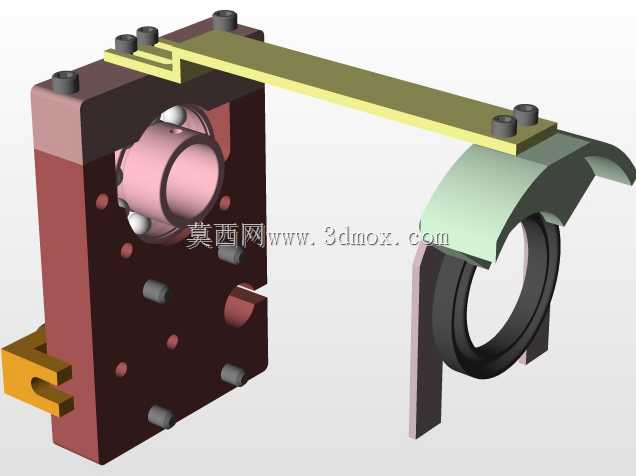

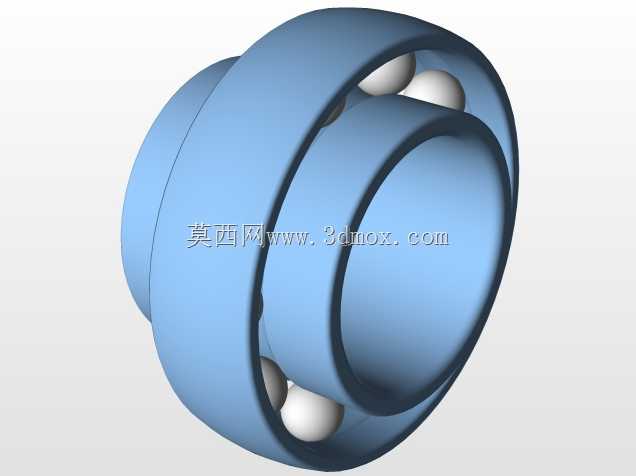

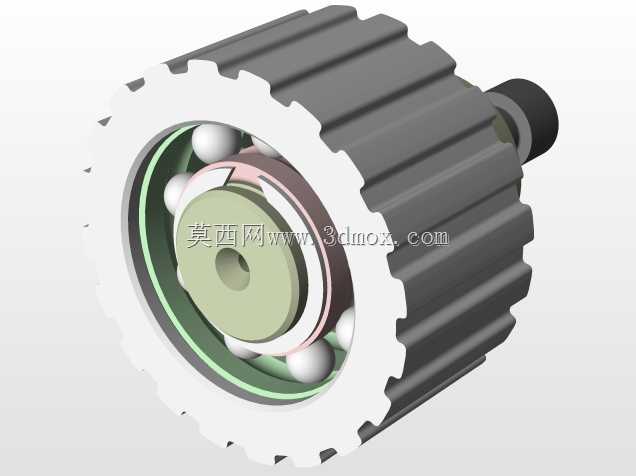

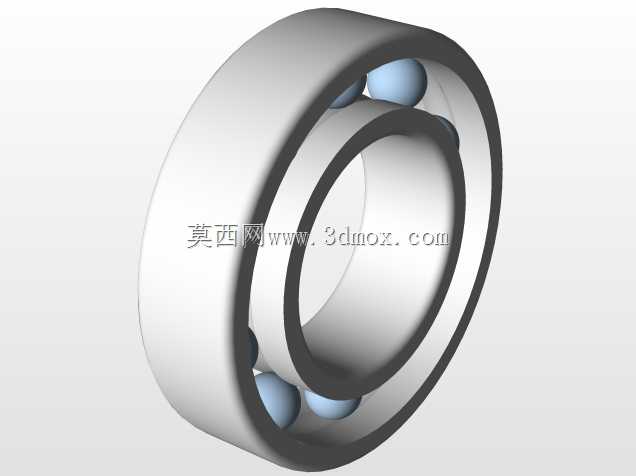

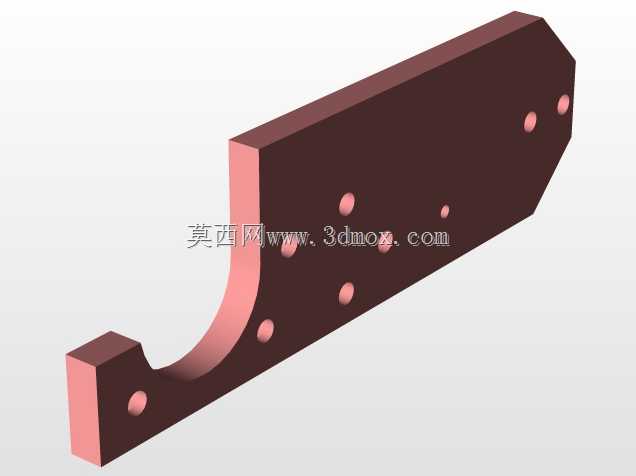

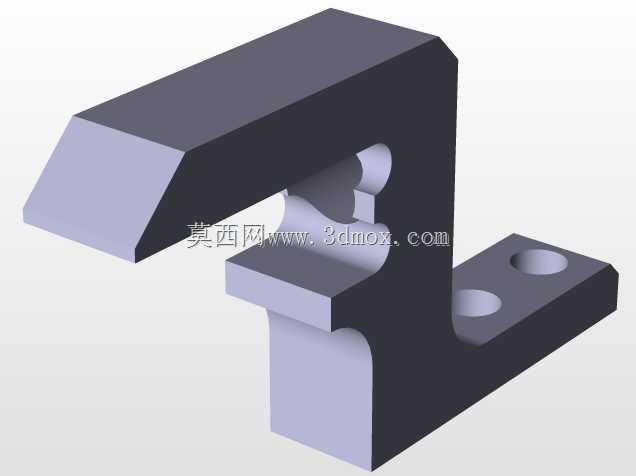

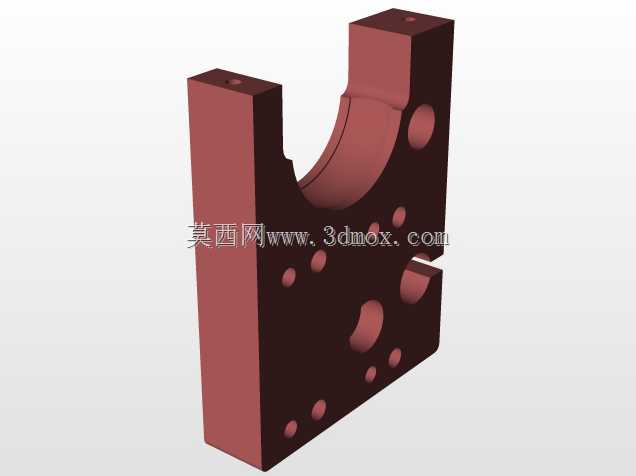

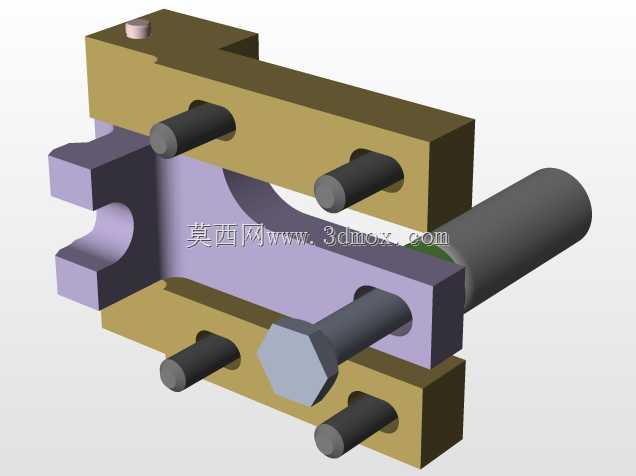

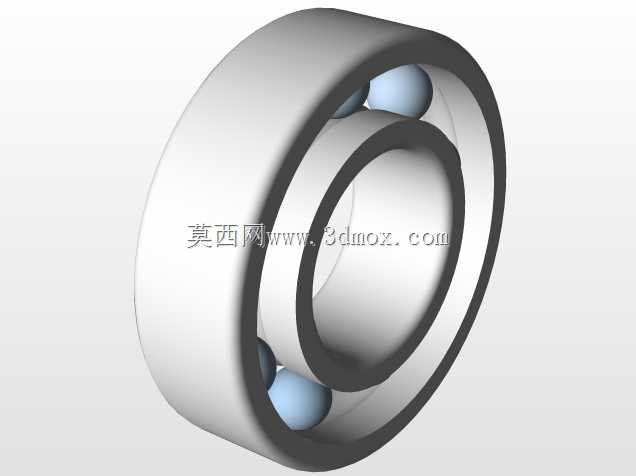

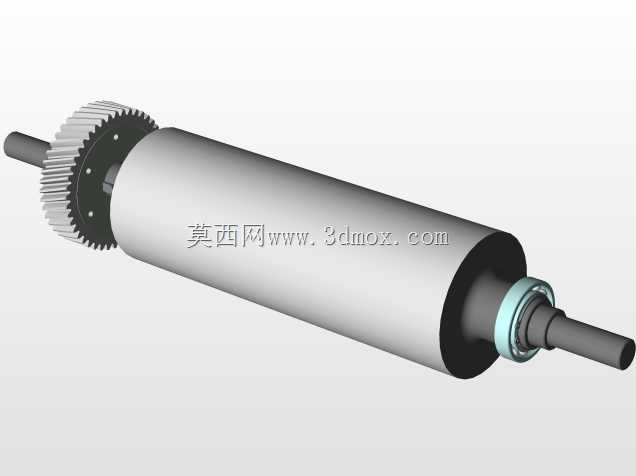

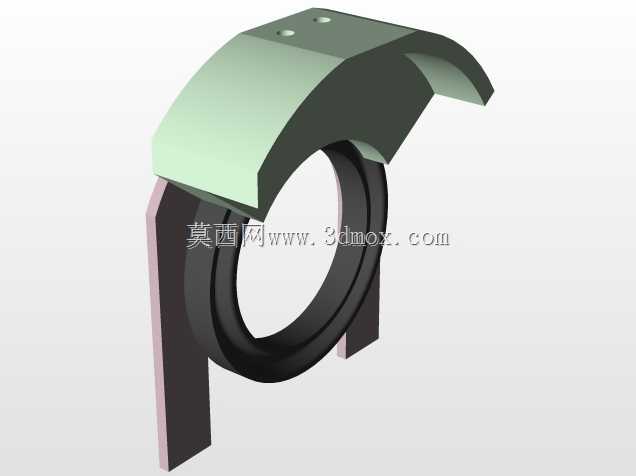

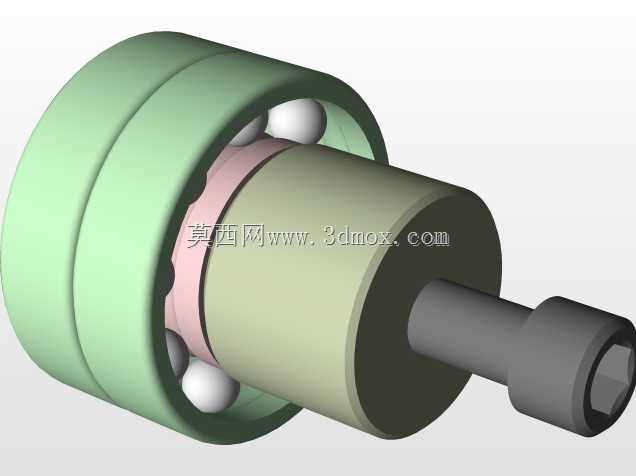

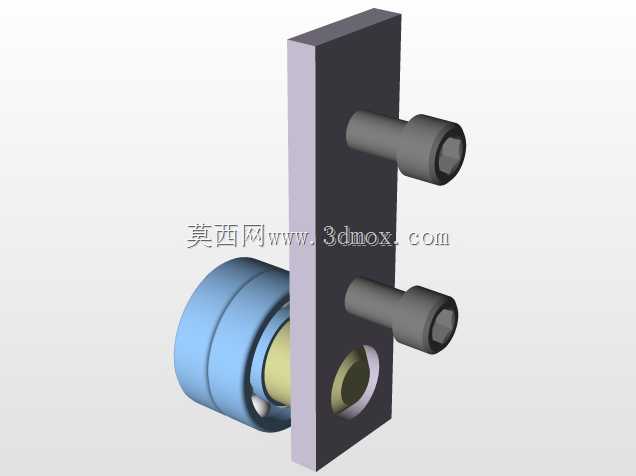

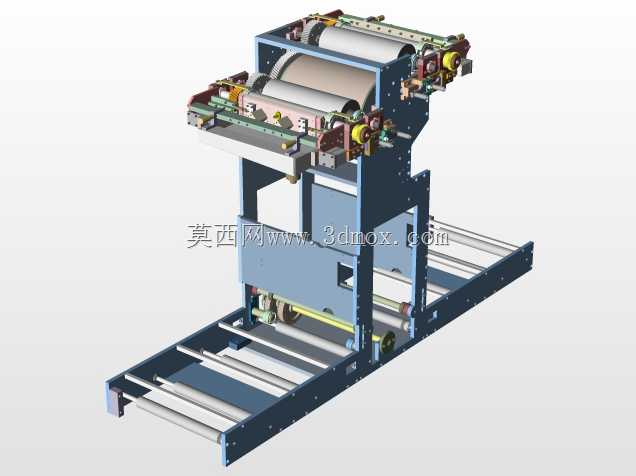

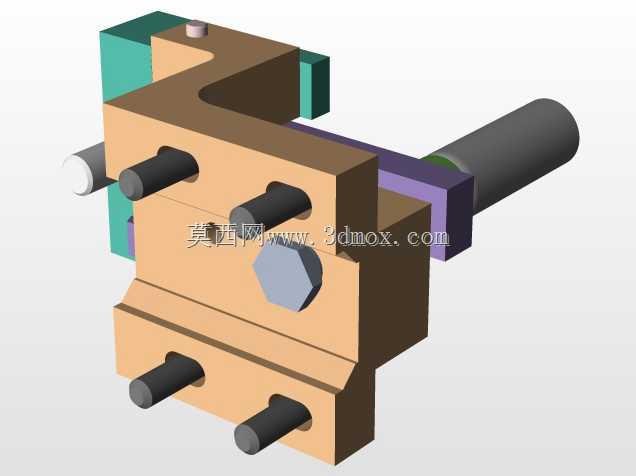

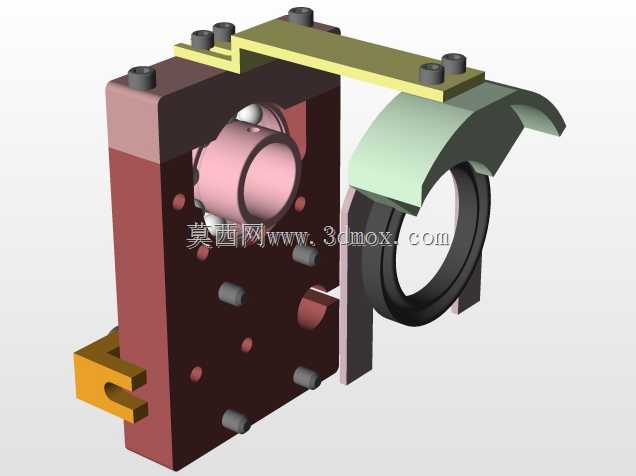

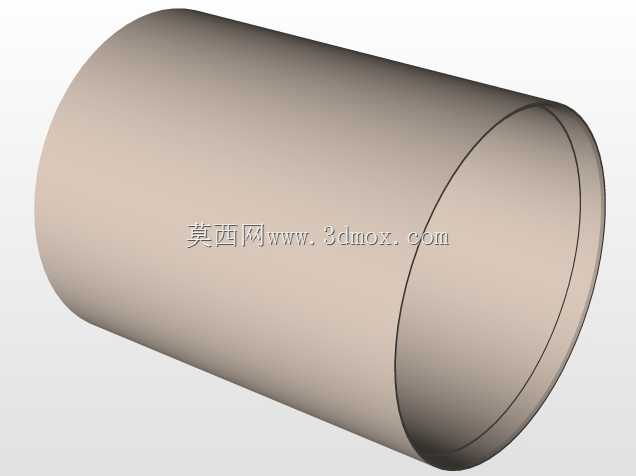

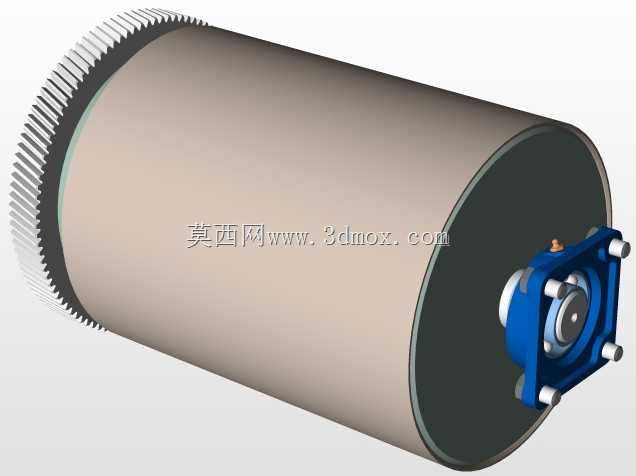

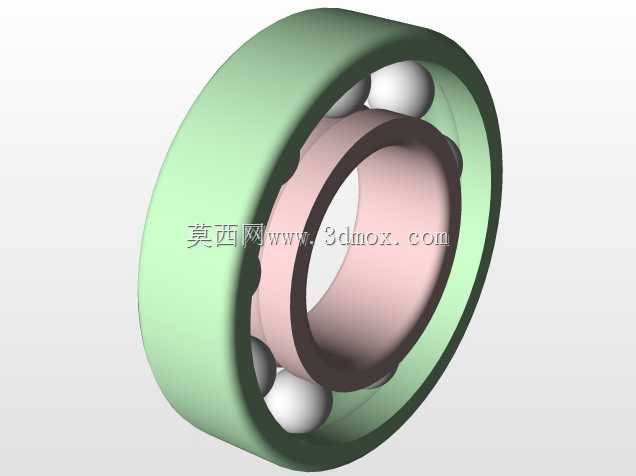

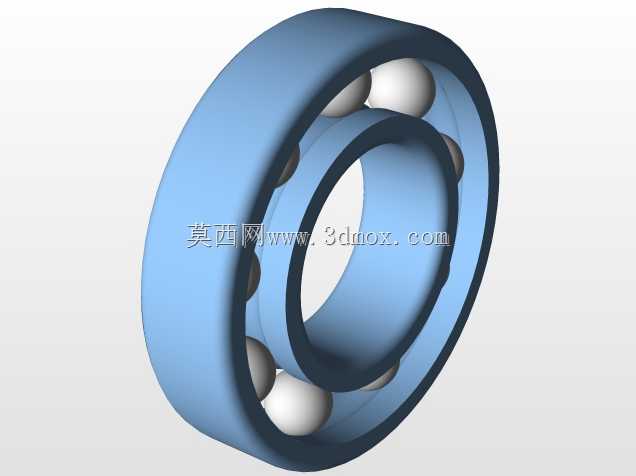

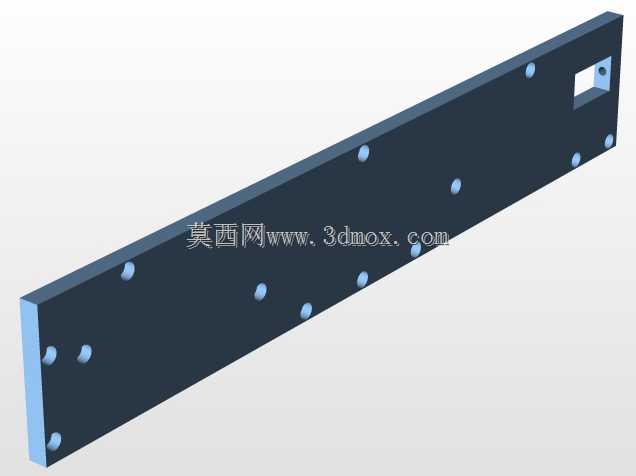

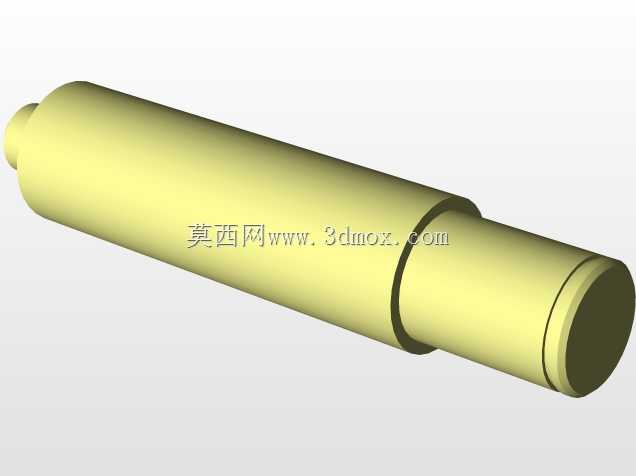

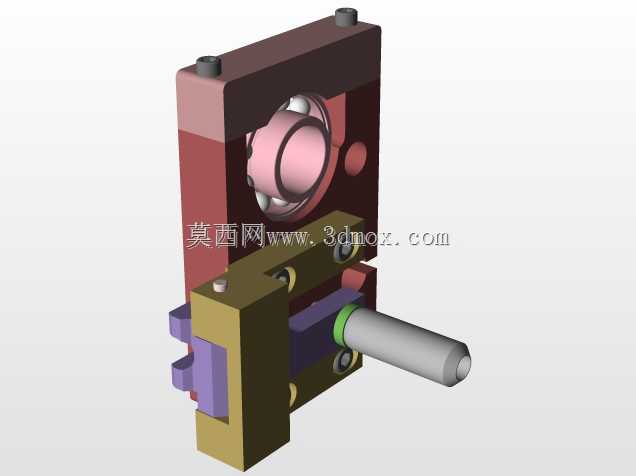

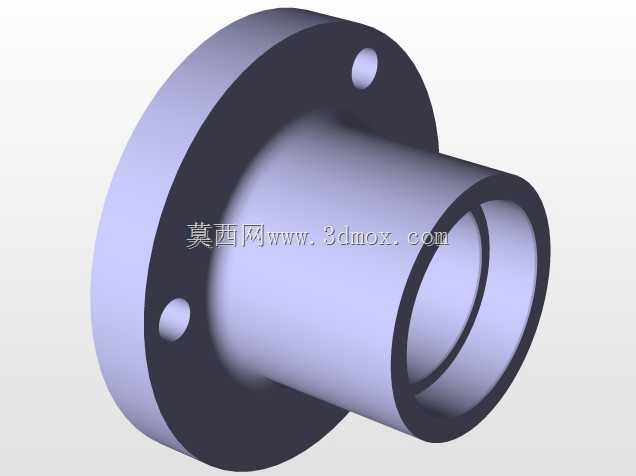

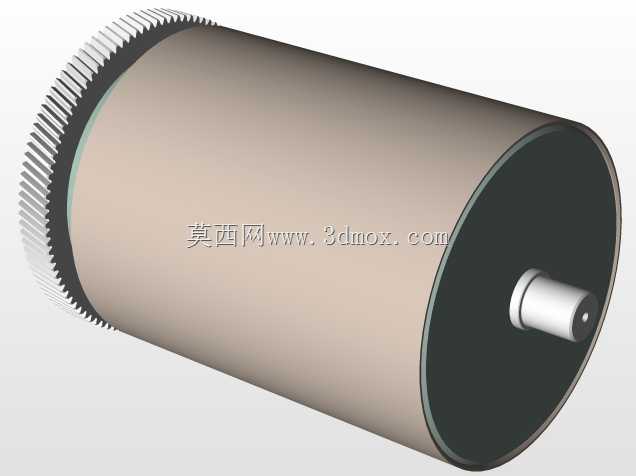

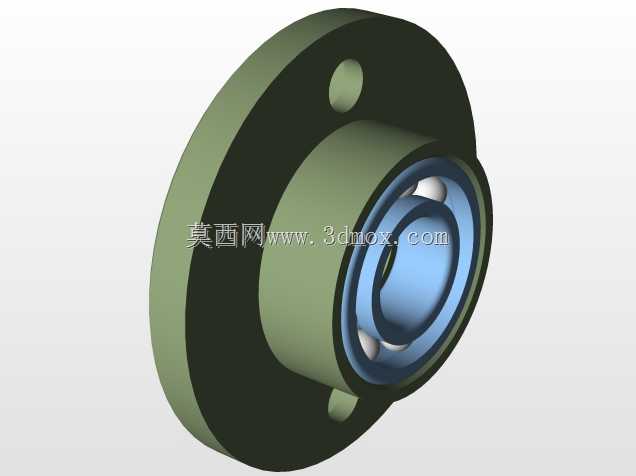

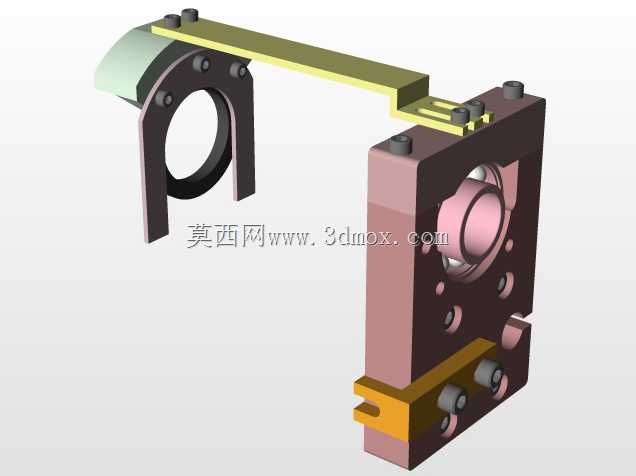

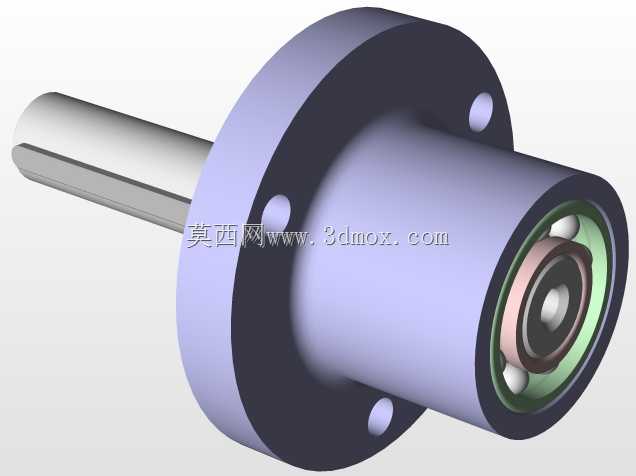

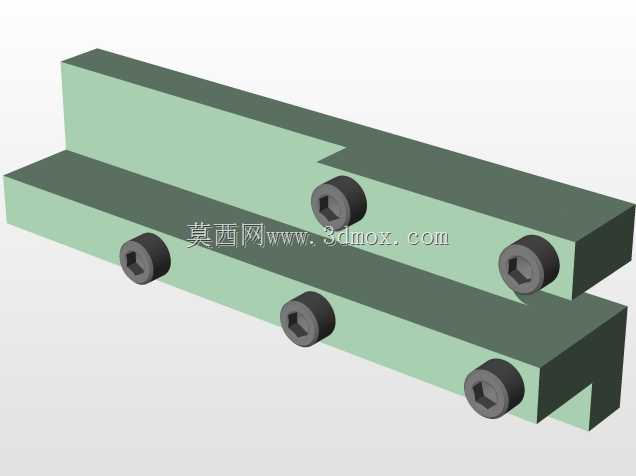

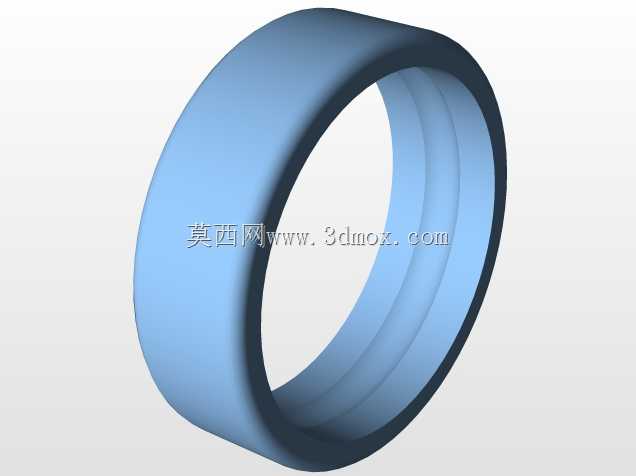

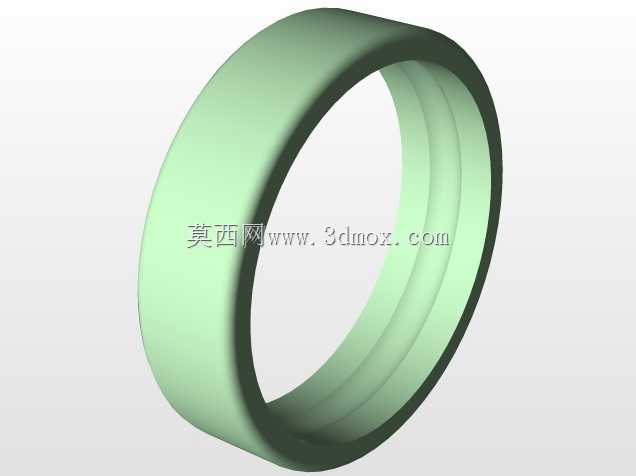

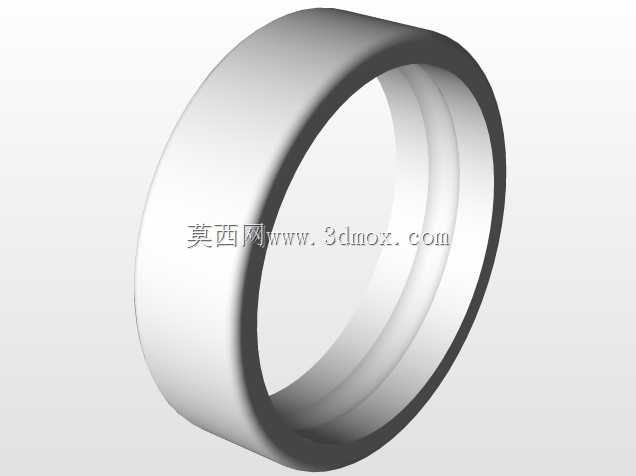

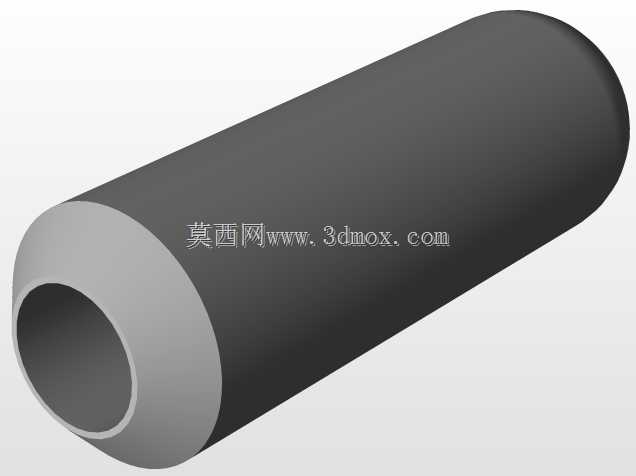

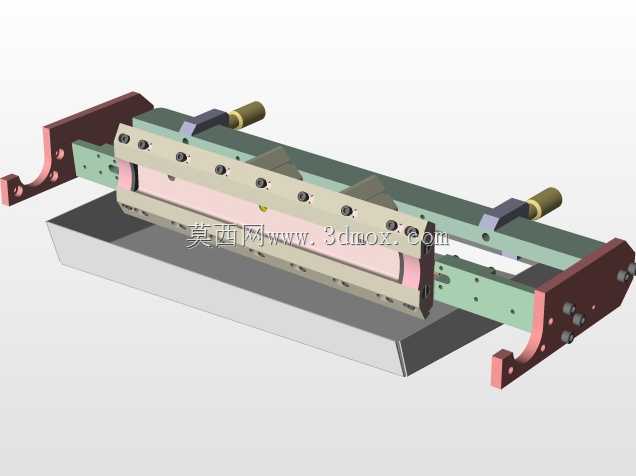

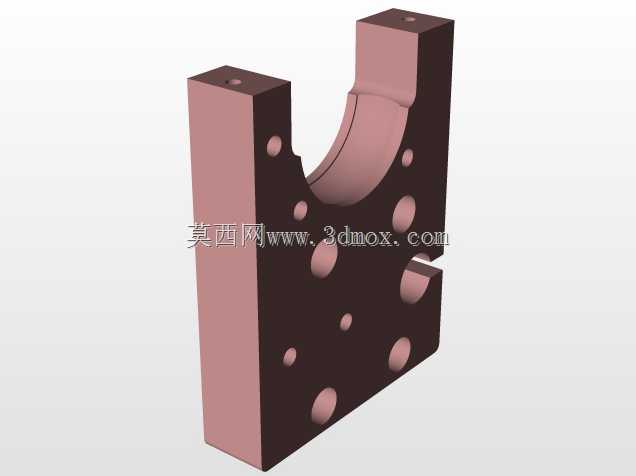

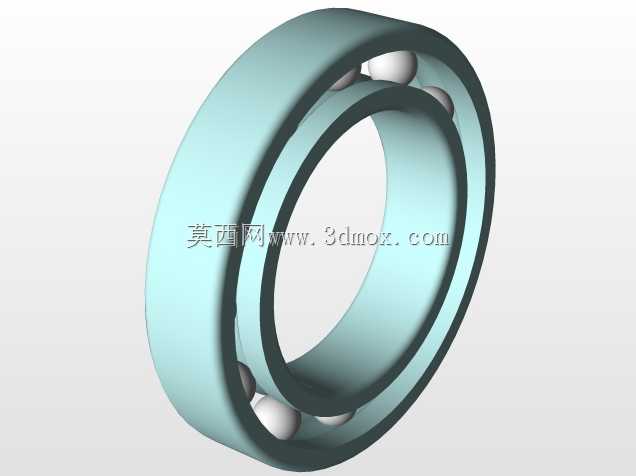

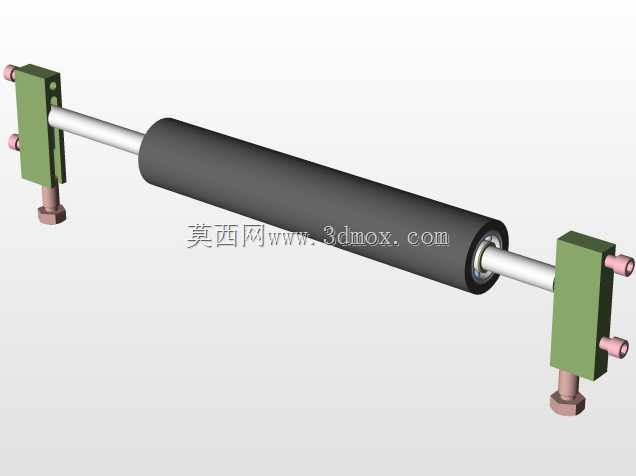

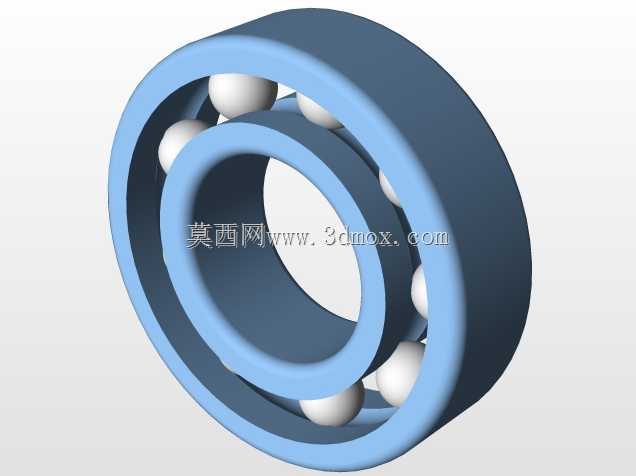

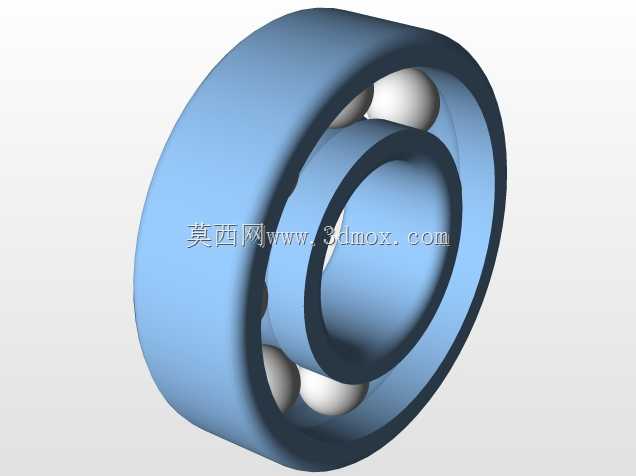

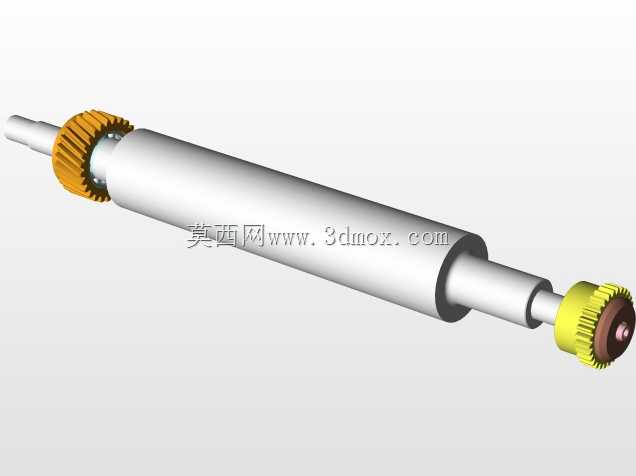

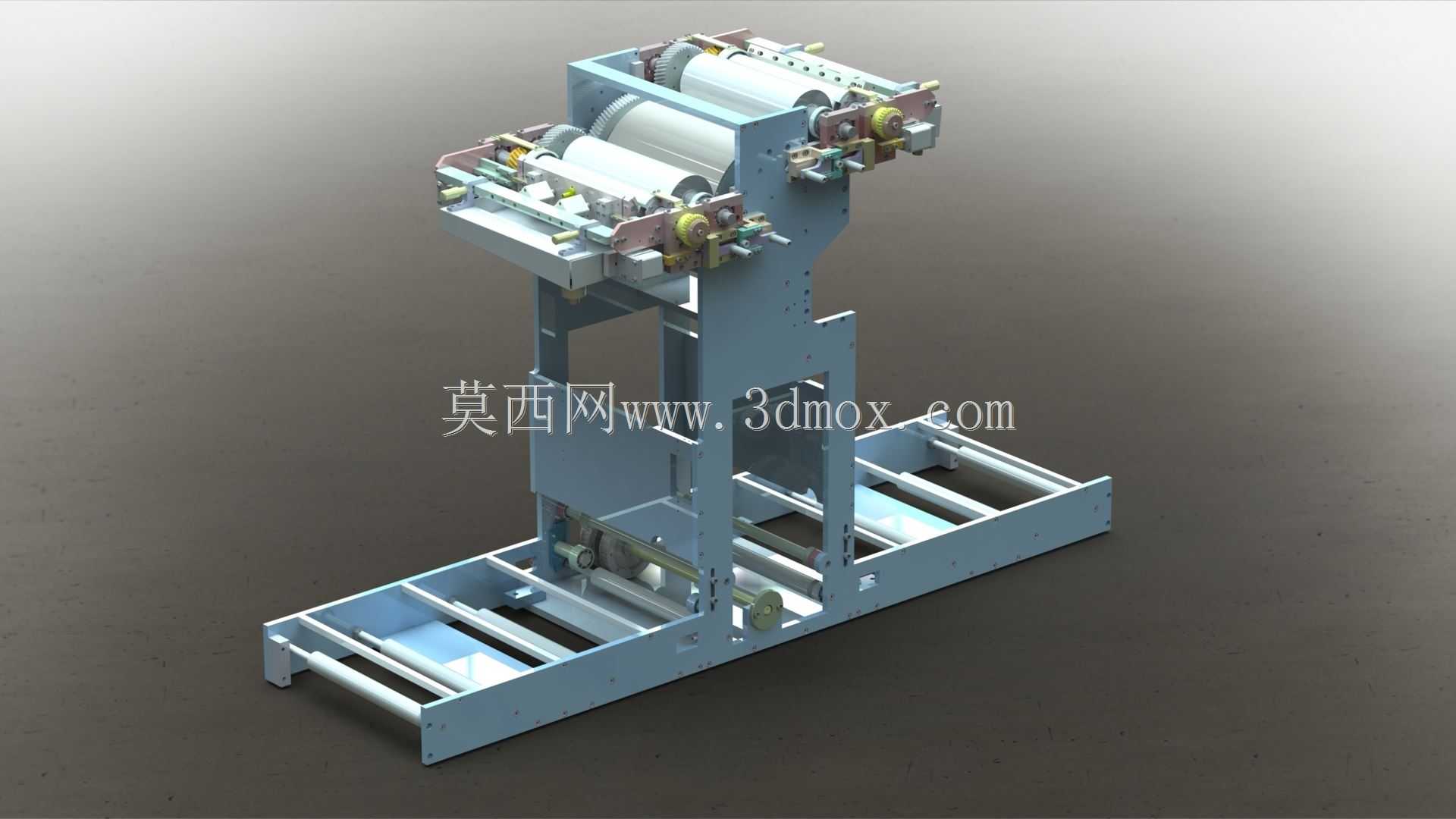

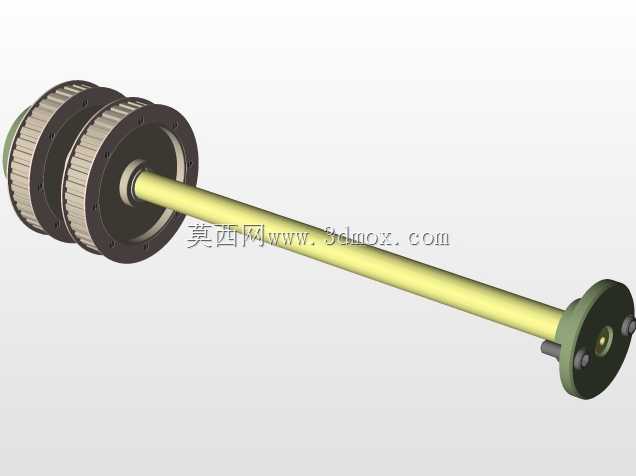

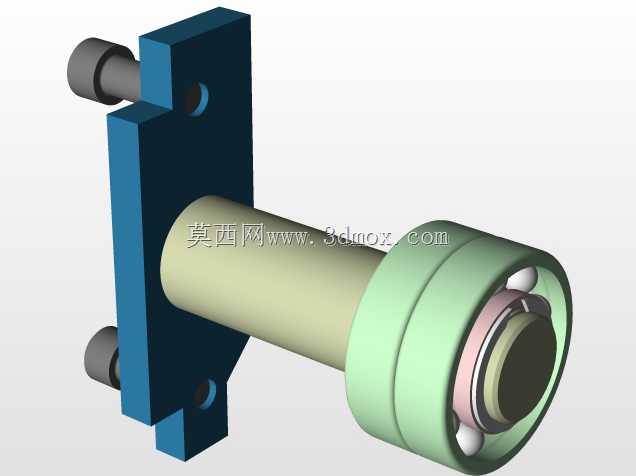

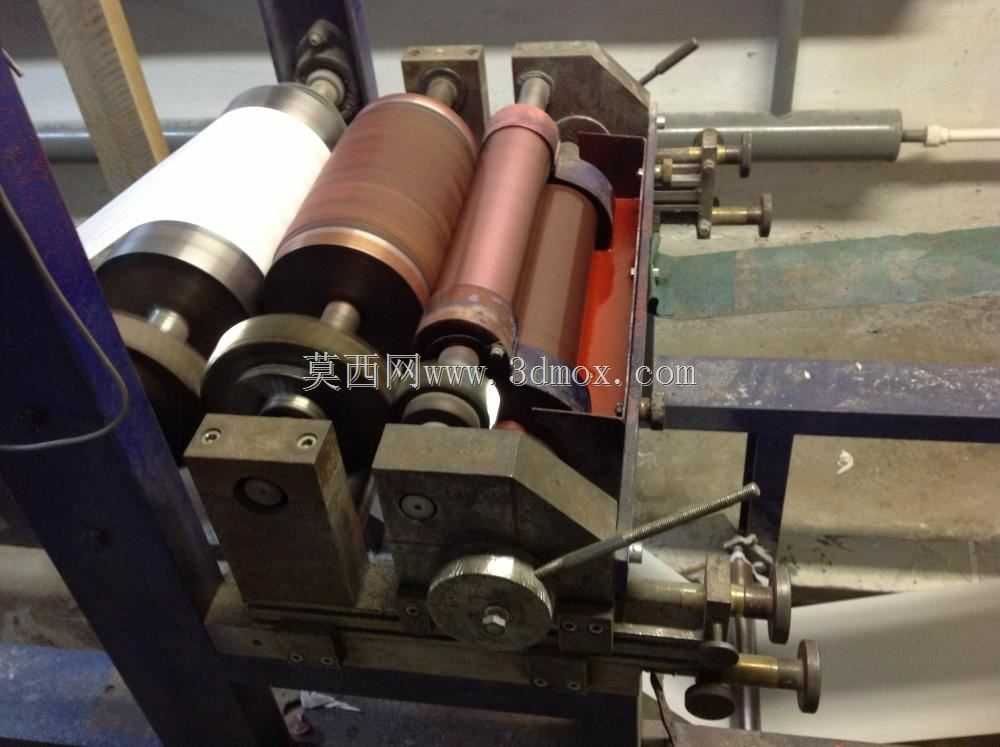

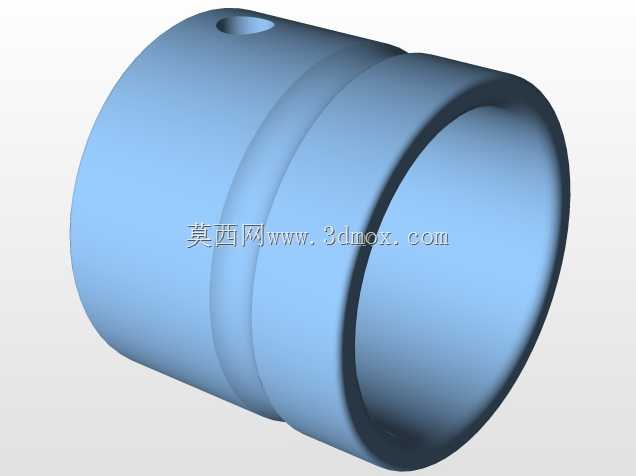

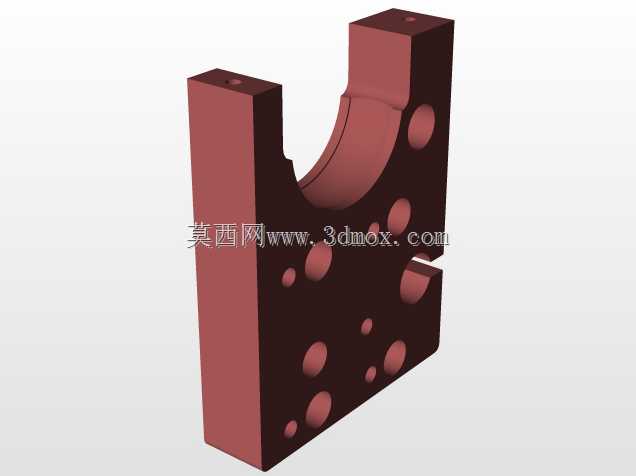

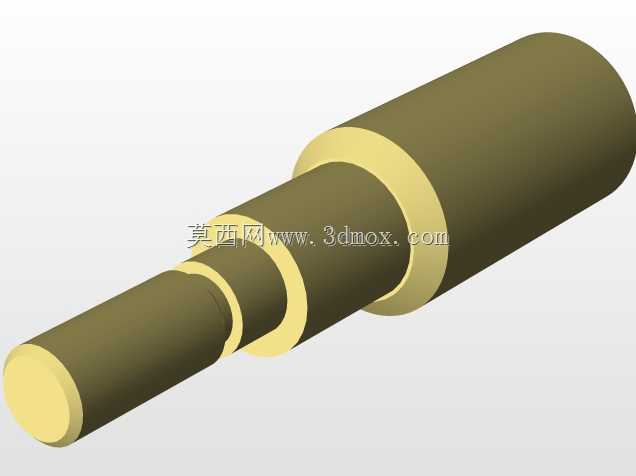

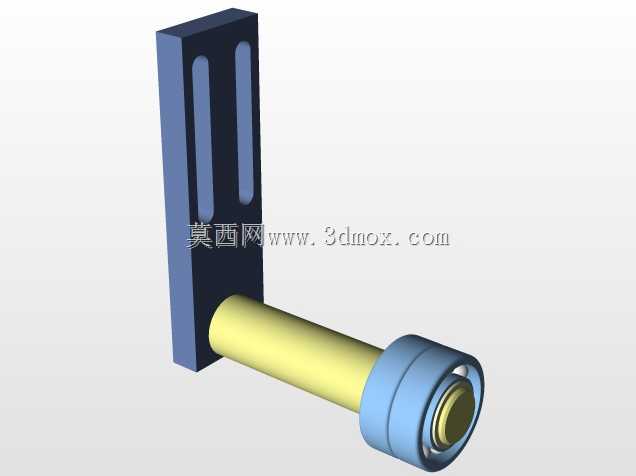

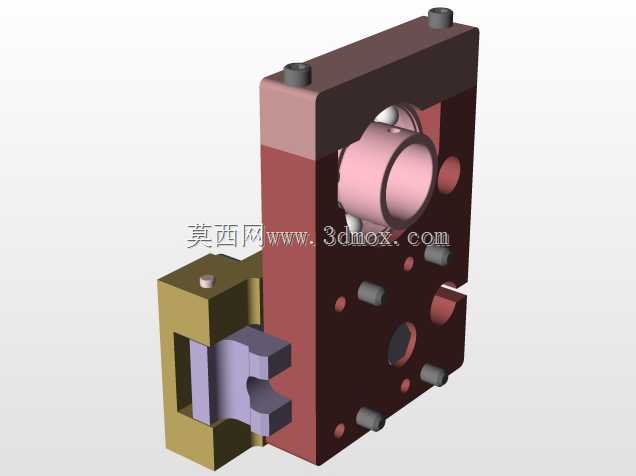

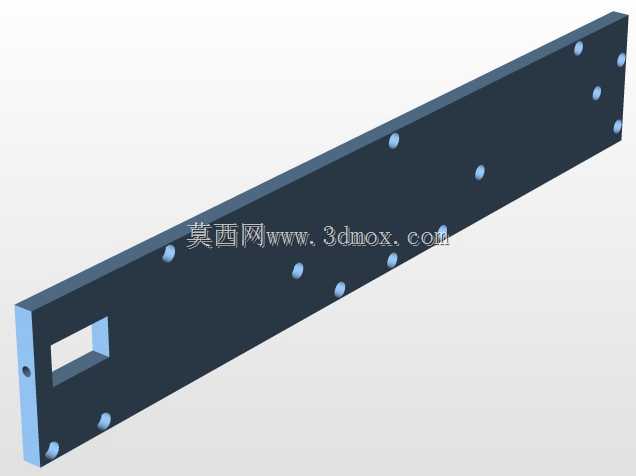

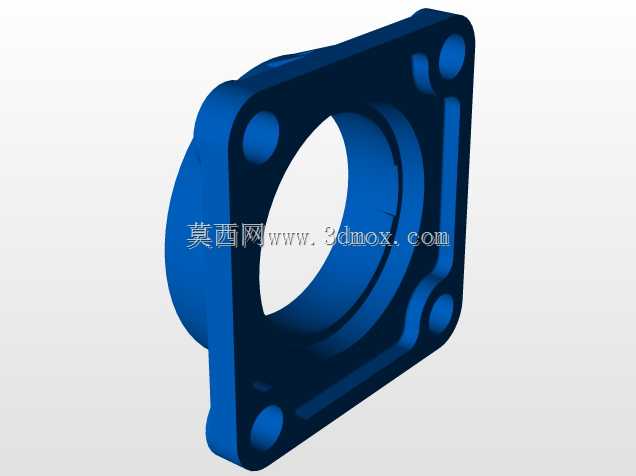

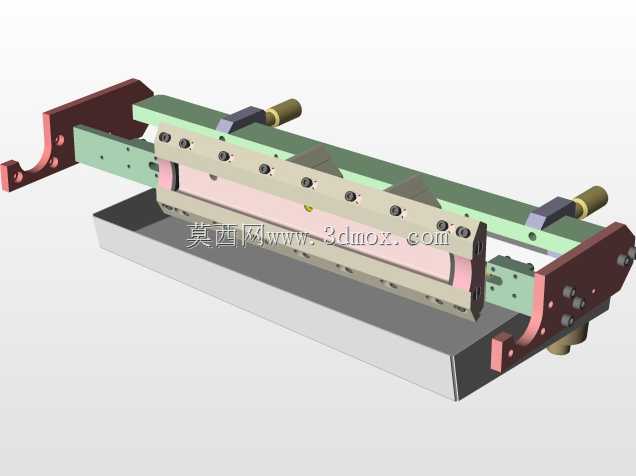

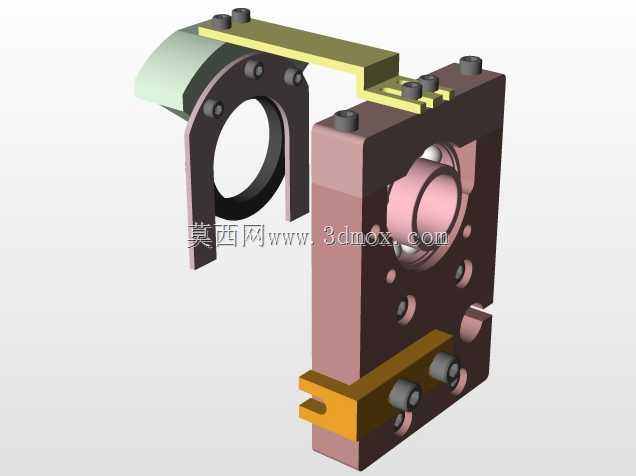

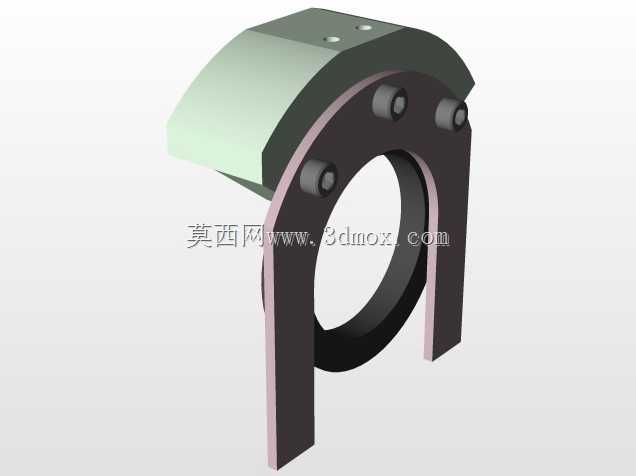

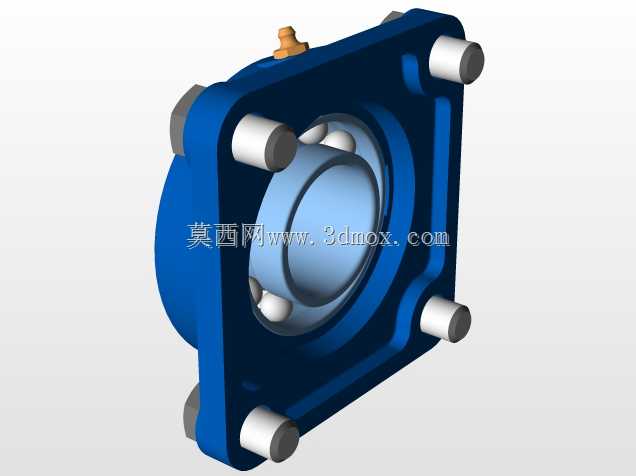

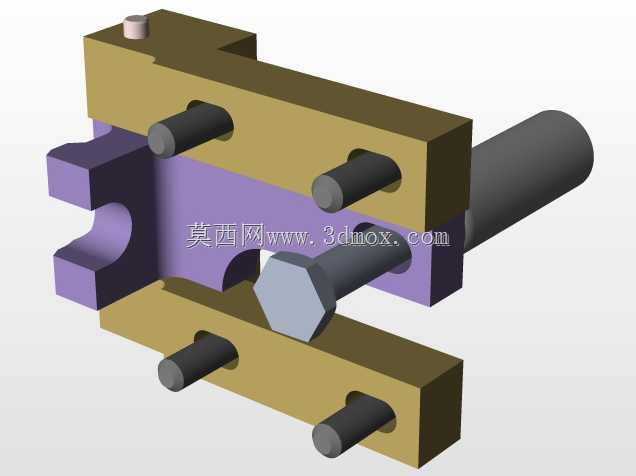

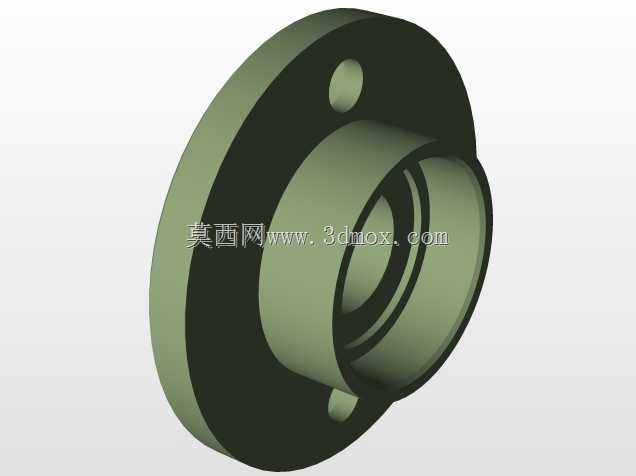

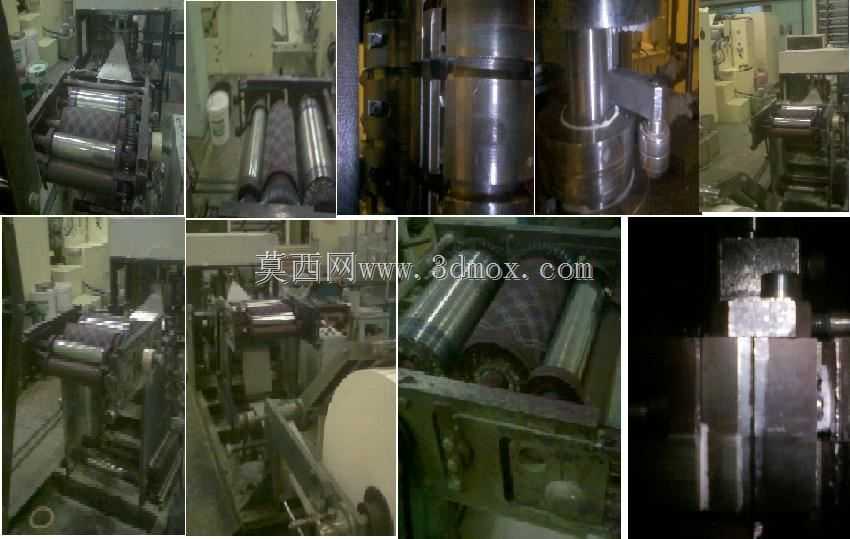

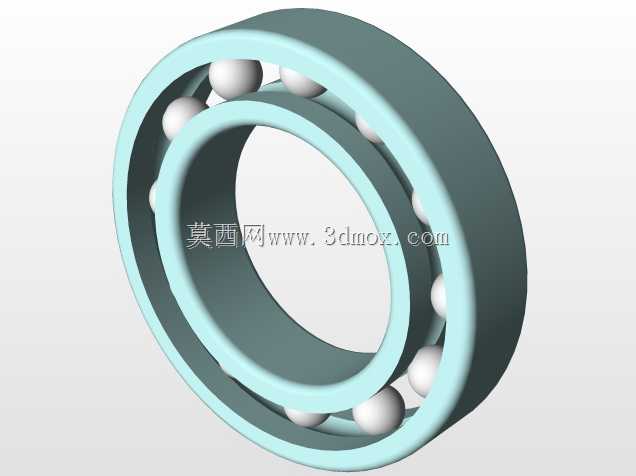

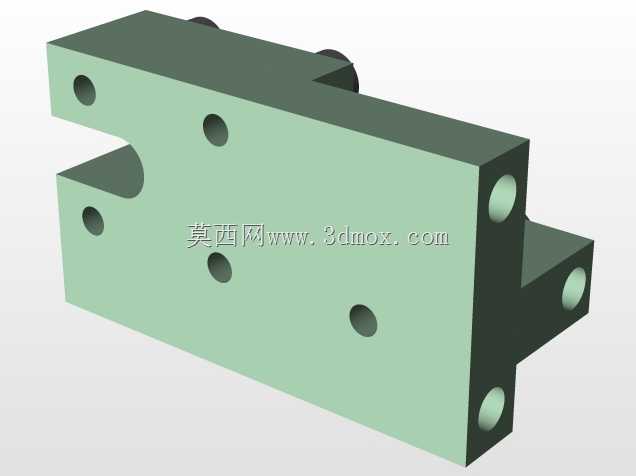

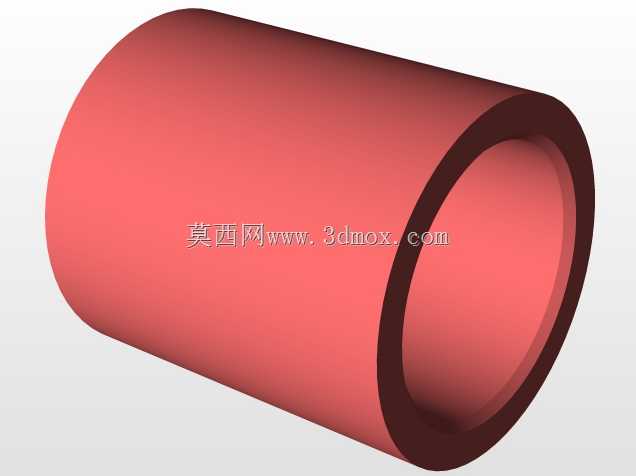

该装置主要应用于生活用纸加工领域的餐巾纸生产环节，适配餐巾纸原纸卷的在线染色工序，可安装在餐巾纸折叠、压花工序的前端工位，完成原纸的单色或多色套色染色作业，满足带印花、彩色标识餐巾纸的生产需求，适配常规克重的餐巾纸原纸加工，可对接现有餐巾纸生产线的走纸速度，无需大幅改动原有产线布局即可完成加装。装置核心采用多辊平行排布的结构设计，包含送纸承托辊、多组染色转印辊、压合调节辊以及间隙微调机构，承托辊采用硬质耐磨金属材质制作，表面做抛光处理避免刮损原纸，染色转印辊表面包覆亲油亲水的包覆层，可均匀吸附染色介质，在与原纸接触转动过程中将染色图案均匀转印到纸面上，不同直径的染色辊可适配不同幅宽的染色图案需求，多辊平行排布的结构可实现单次走纸完成多色套印，减少原纸反复走纸带来的拉伸变形问题。设计过程中重点考虑了染色均匀性与走纸稳定性的平衡，每根染色辊的两端都配置了独立的间隙调节手轮与锁紧机构，操作人员可根据原纸厚度、染色深度需求微调辊间间隙，调节精度可控制在0.1mm级别，避免间隙过大导致染色不实、间隙过小压溃原纸纤维的问题；辊组侧边设置的横向调节机构可调整染色辊的轴向位置，方便对齐染色图案的套色位置，降低套色偏差。装置整体采用立式侧装结构，主体安装支架采用型钢焊接加工，整体结构紧凑，横向安装宽度适配常规餐巾纸生产线的机架安装尺寸，纵向占用空间小，不会遮挡原有产线的操作维护通道；各辊组的轴承座都采用快拆式设计，日常维护更换包覆层、清理残留染色介质时无需整体拆解机架，可快速单根拆卸辊体，降低日常维护的时间成本。走纸路径设计为低张力绕行结构，原纸从承托辊进入后依次经过各染色辊的接触面，全程无锐角转折，可减少原纸在染色过程中的拉伸率，避免染色后餐巾纸出现收缩变形、图案错位的问题，装置末端可直接对接原有的餐巾纸牵引送料机构，走纸张力可通过末端压辊的配重进行调节，适配不同厚度原纸的张力需求，保证染色过程走纸平稳，图案转印清晰无重影。
