工业级金属线材矫直加工设备结构设计

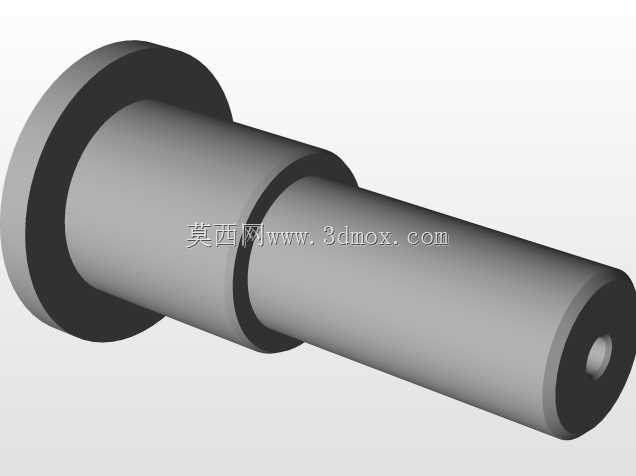

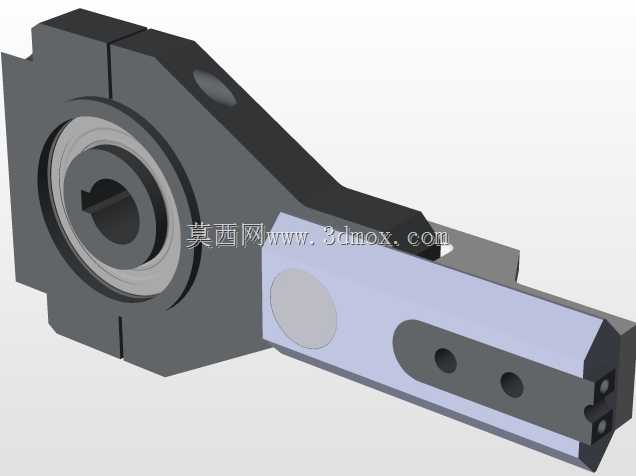

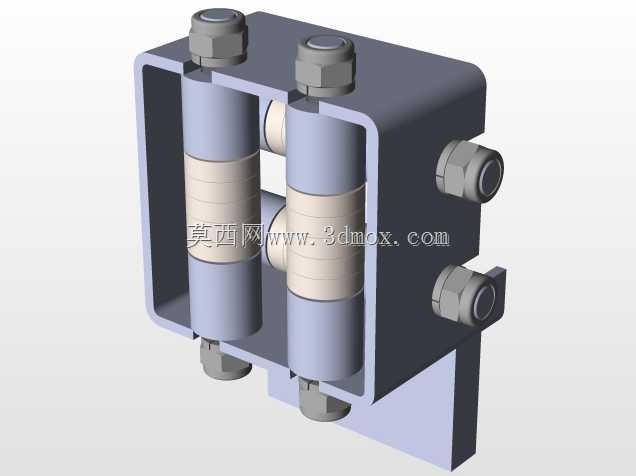

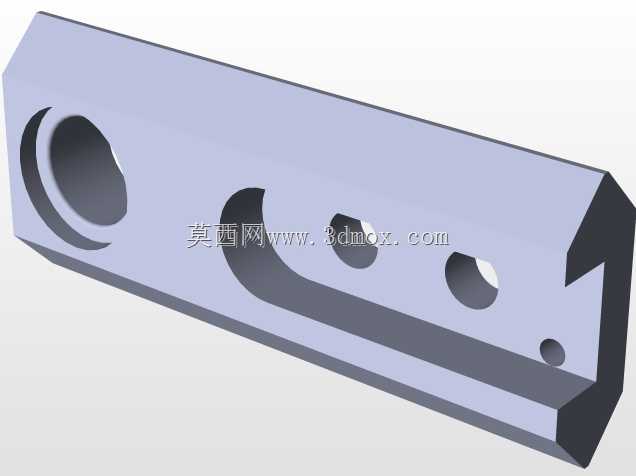

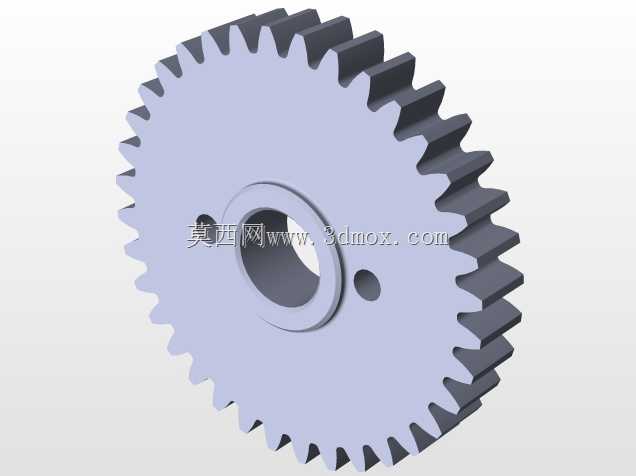

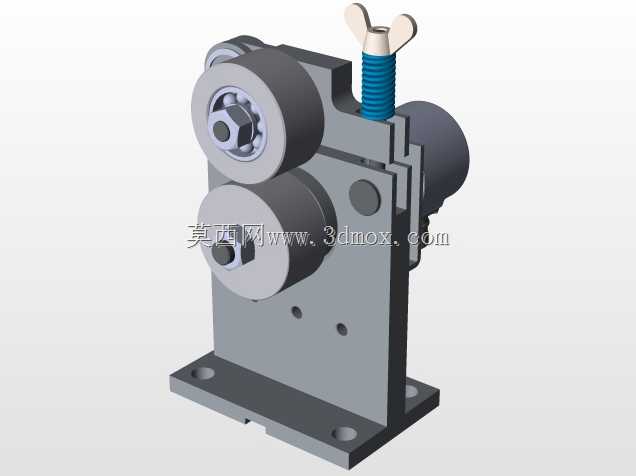

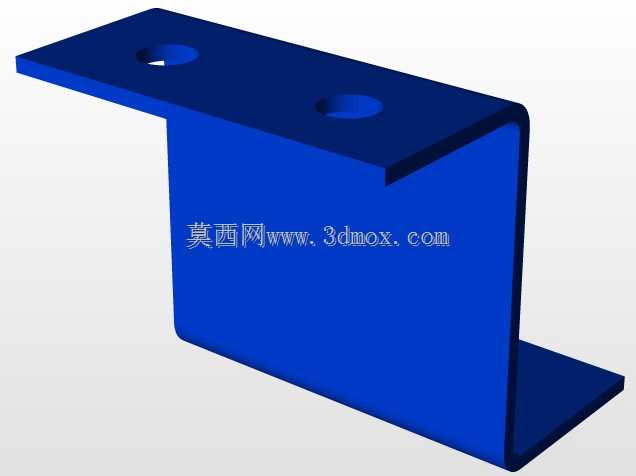

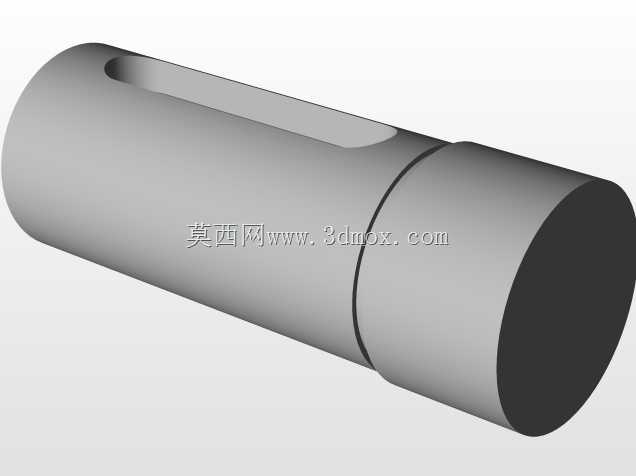

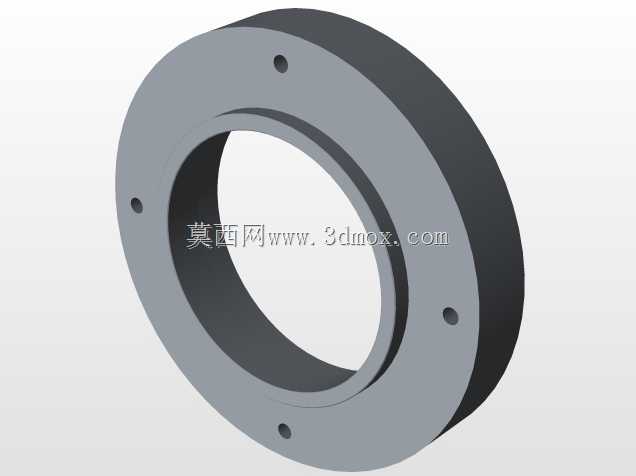

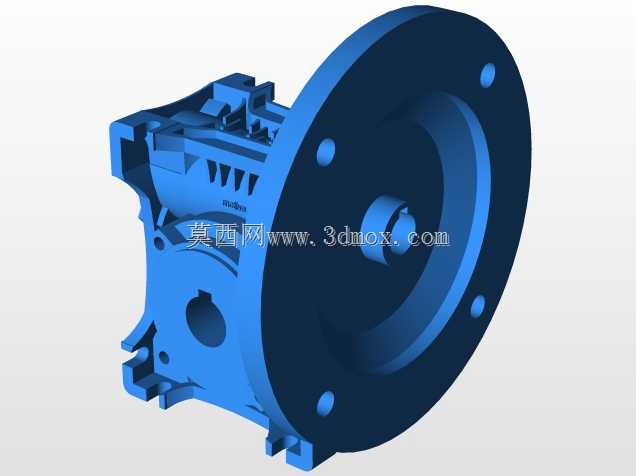

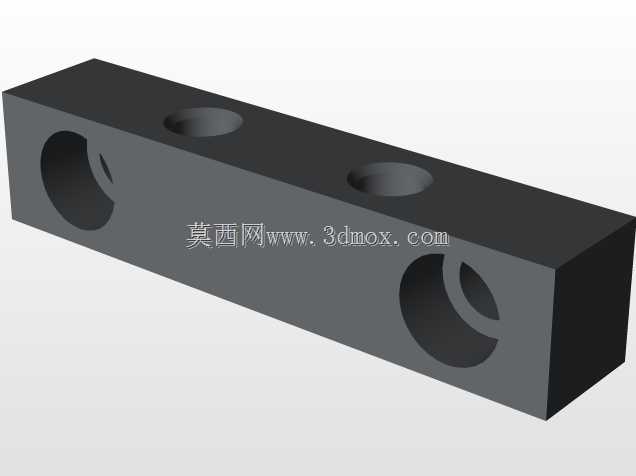

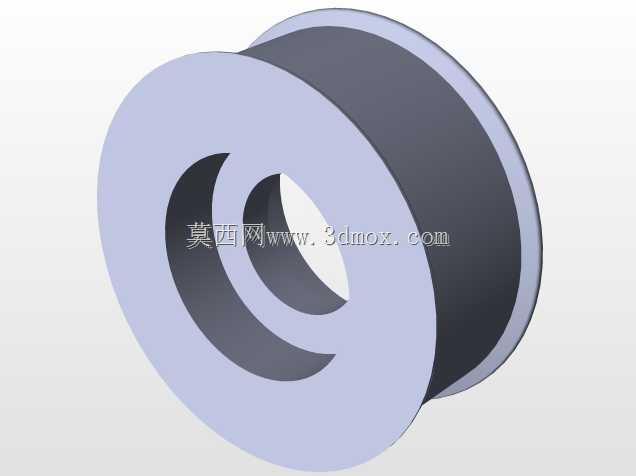

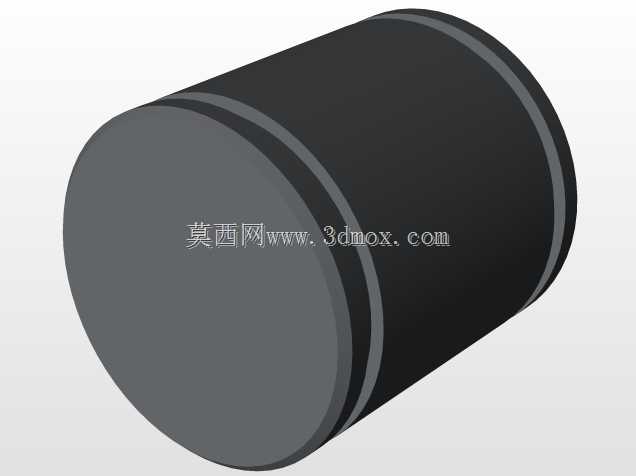

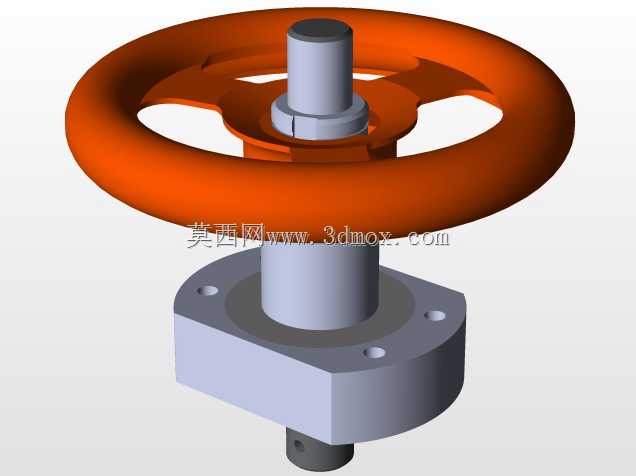

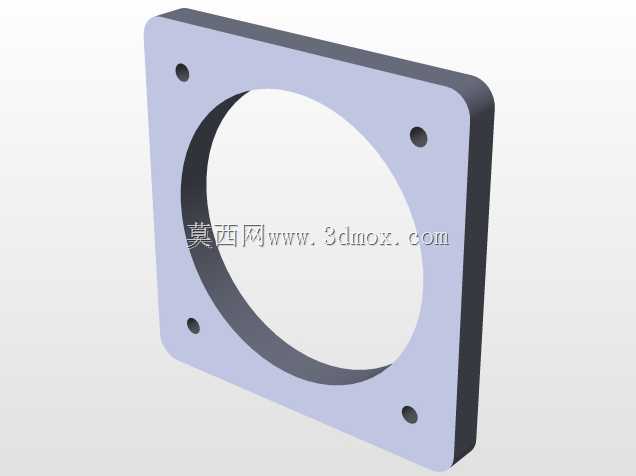

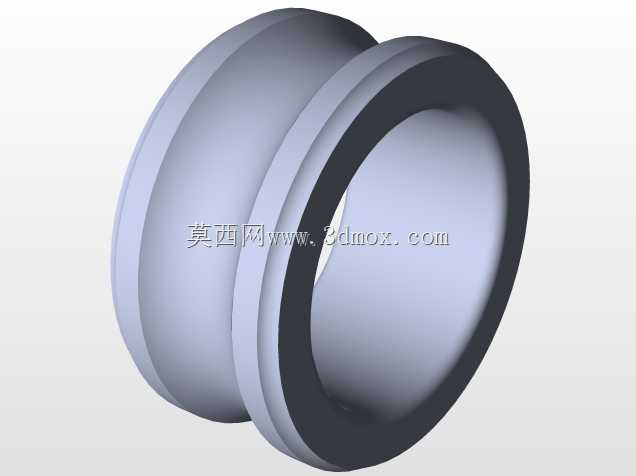

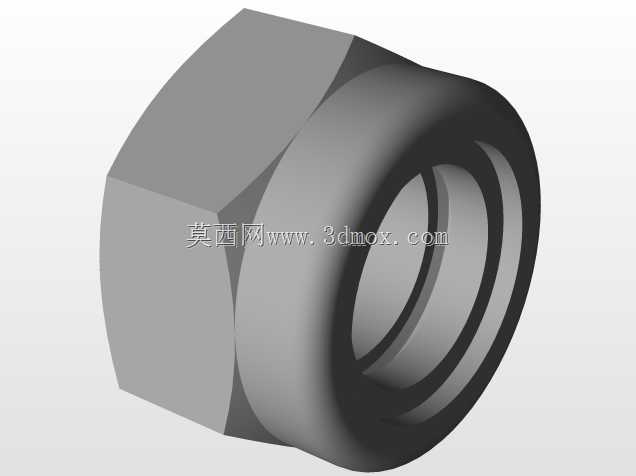

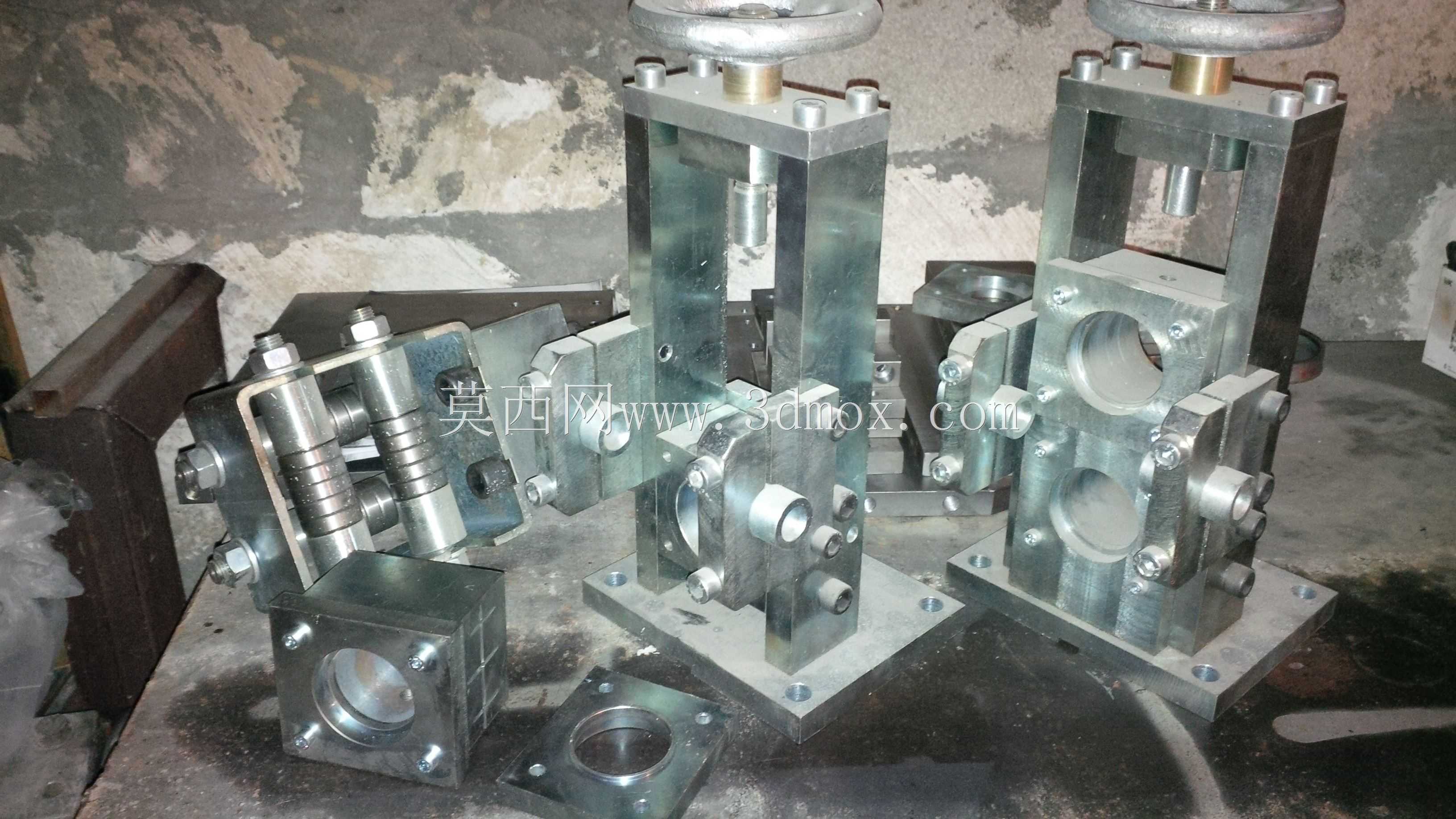

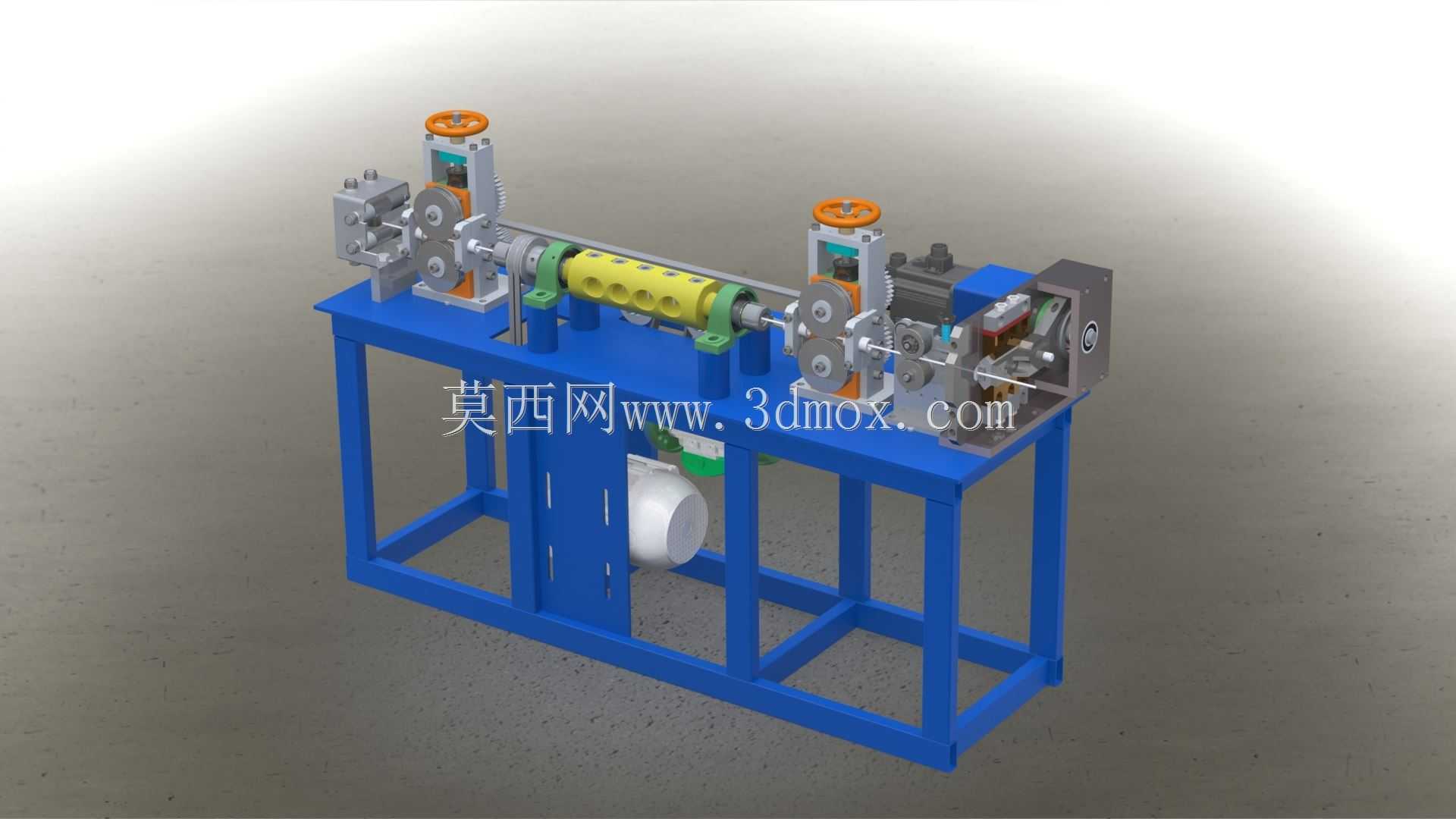

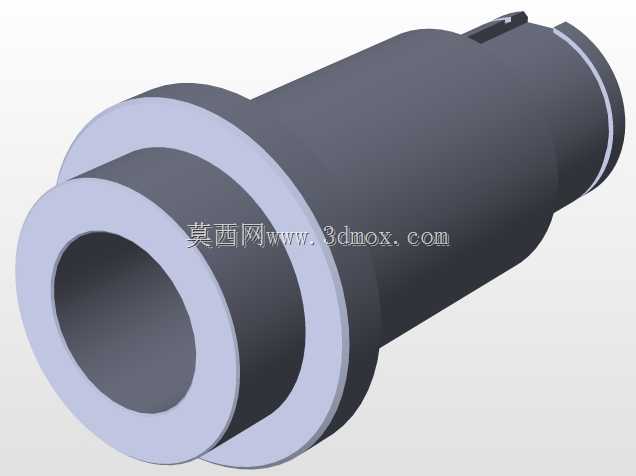

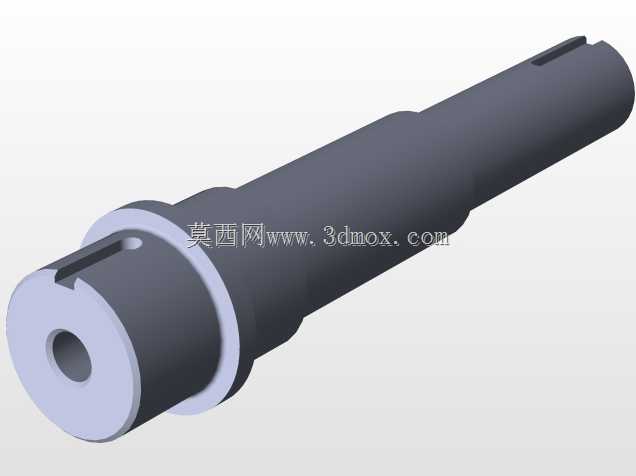

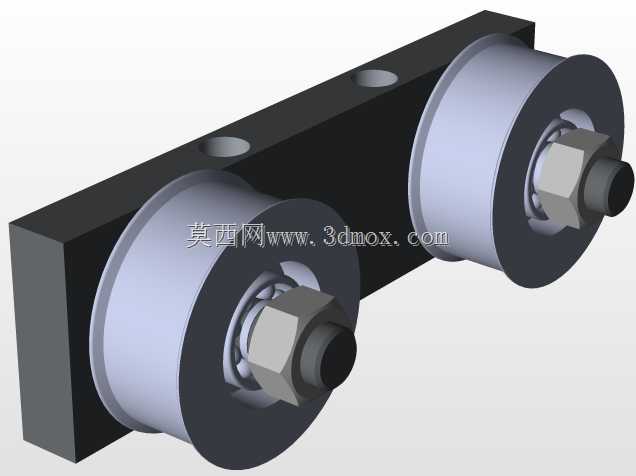

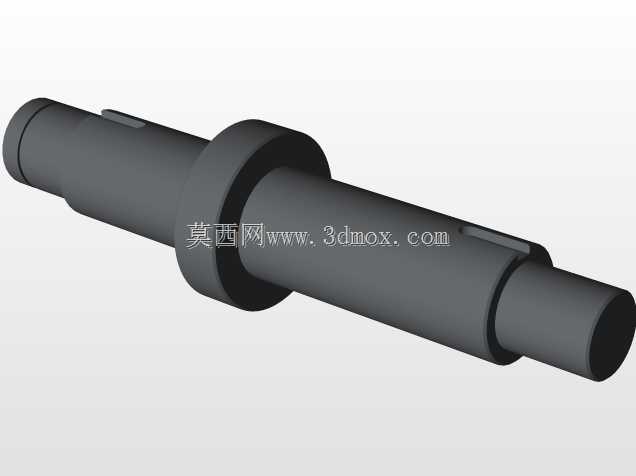

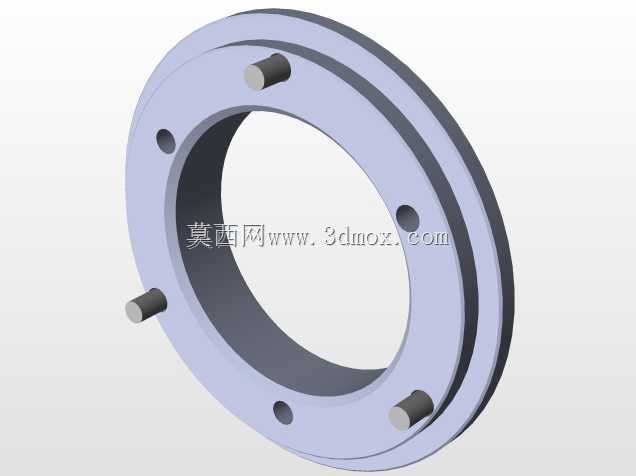

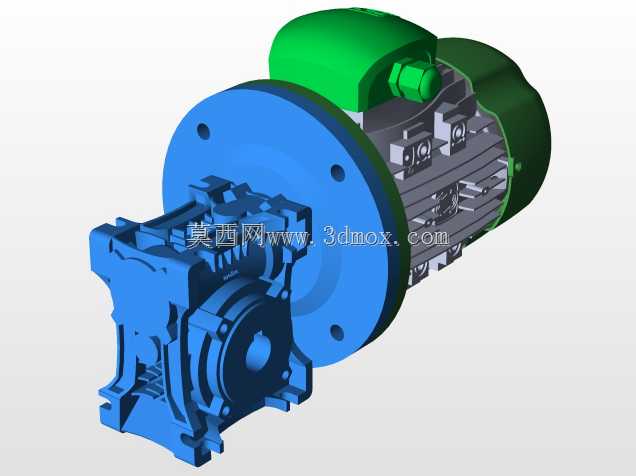

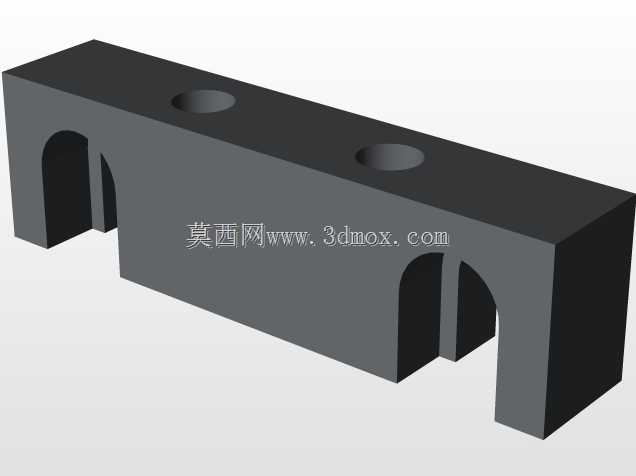

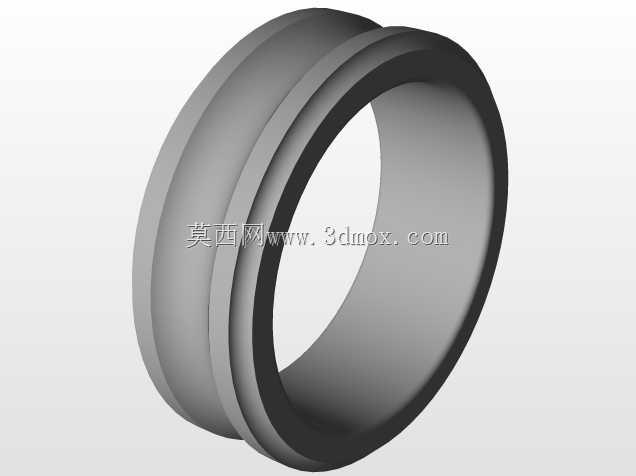

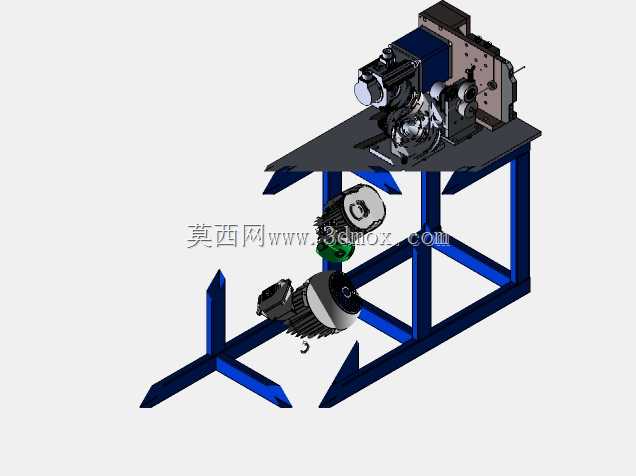

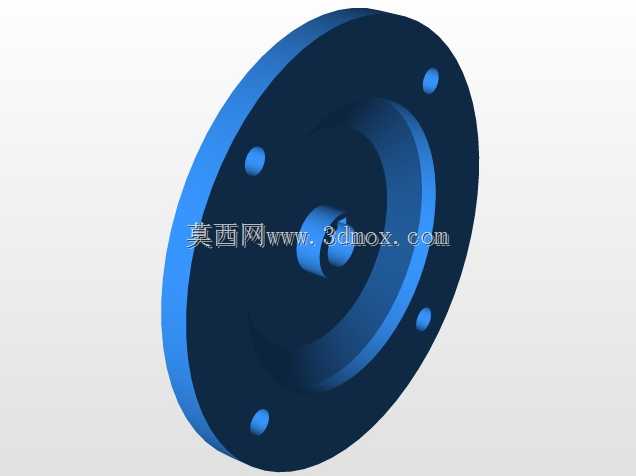

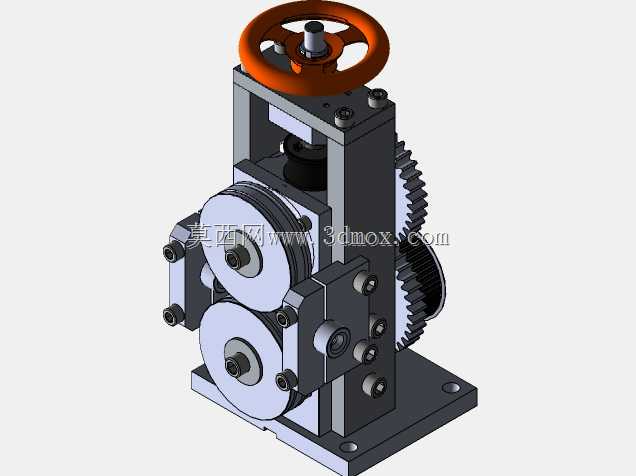

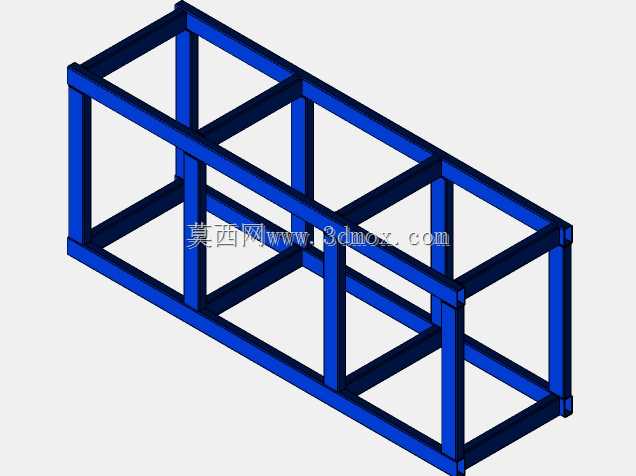

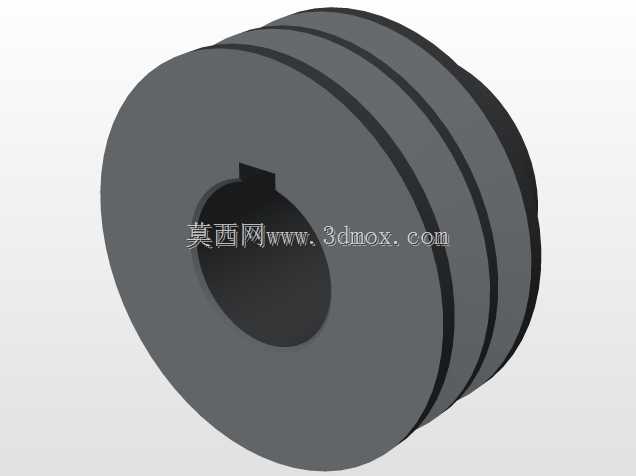

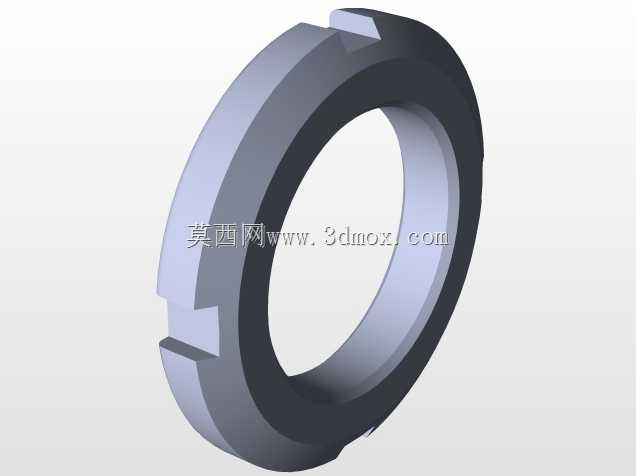

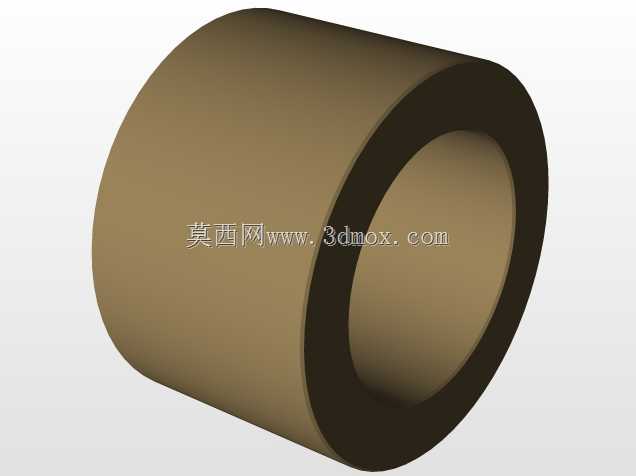

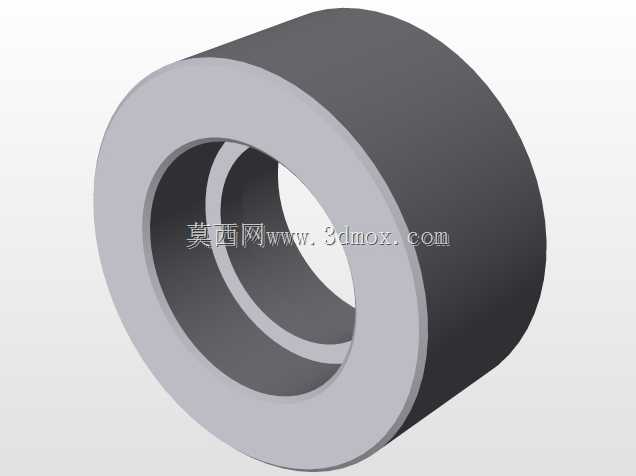

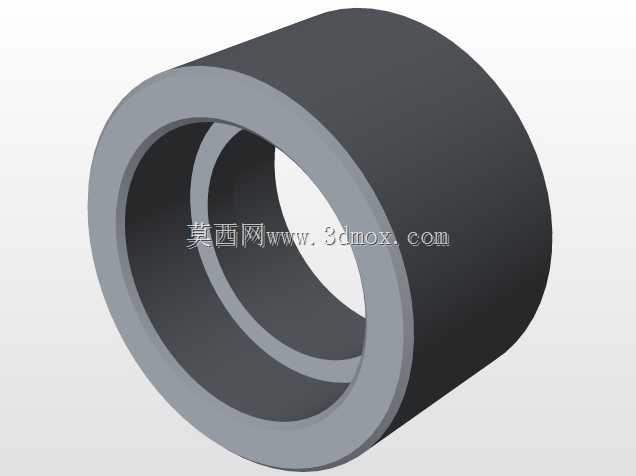

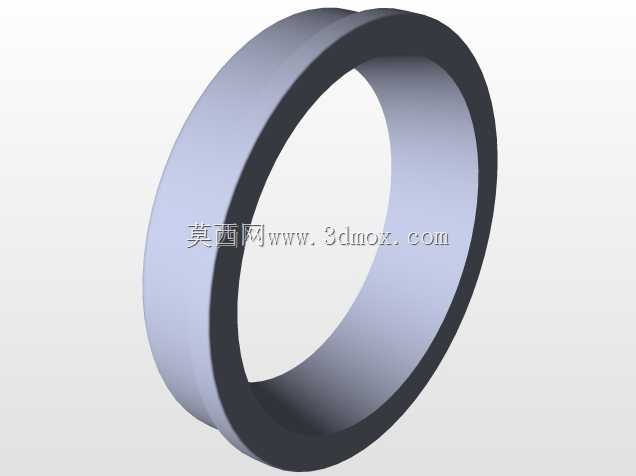

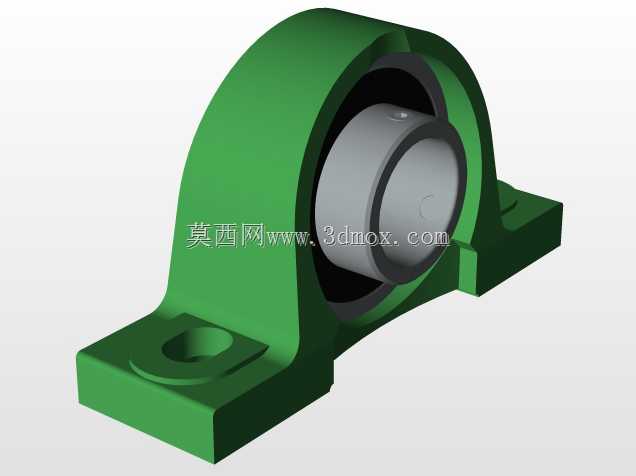

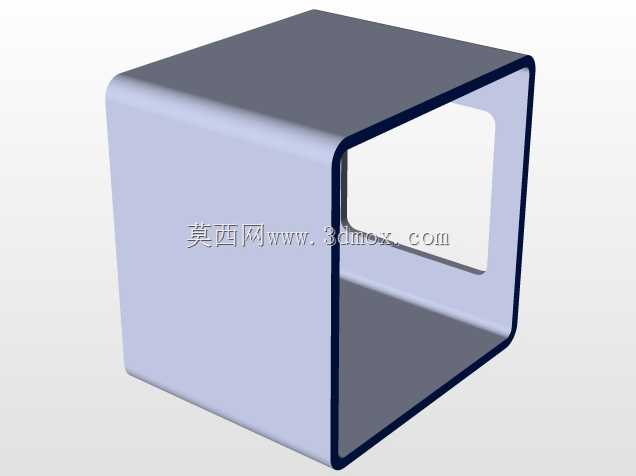

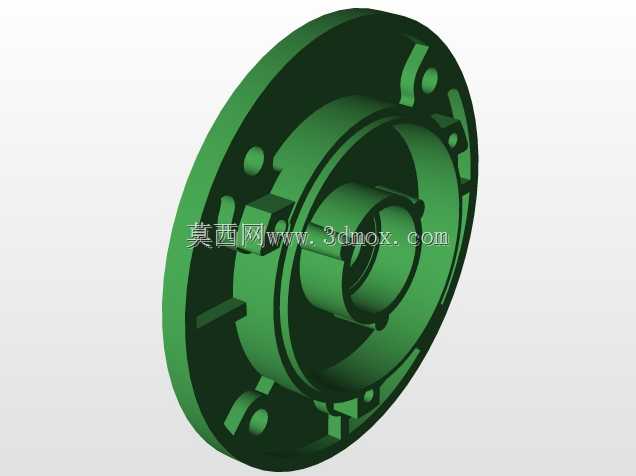

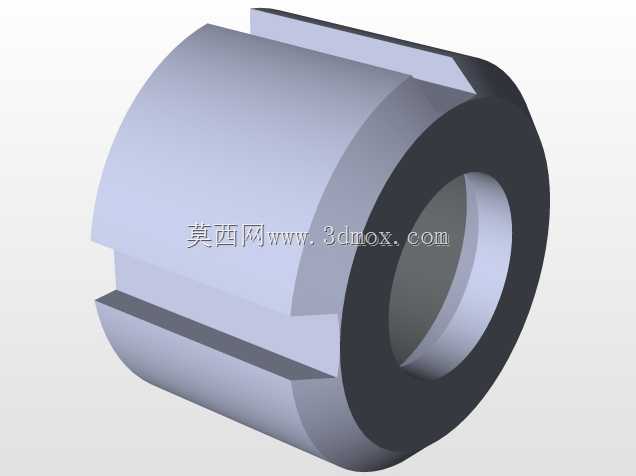

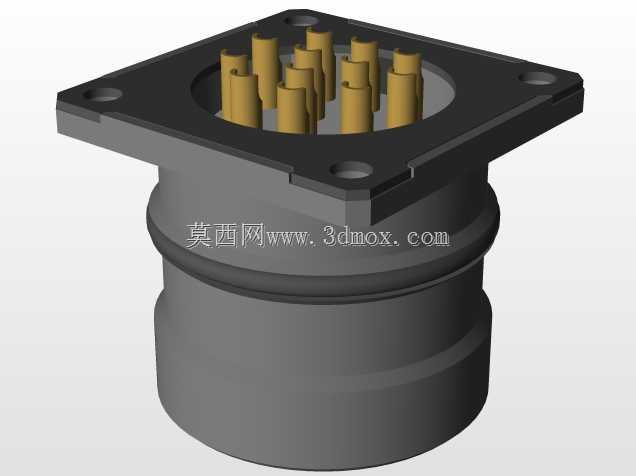

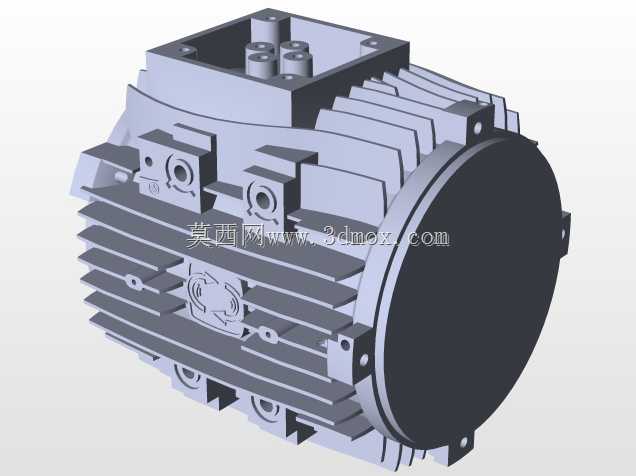

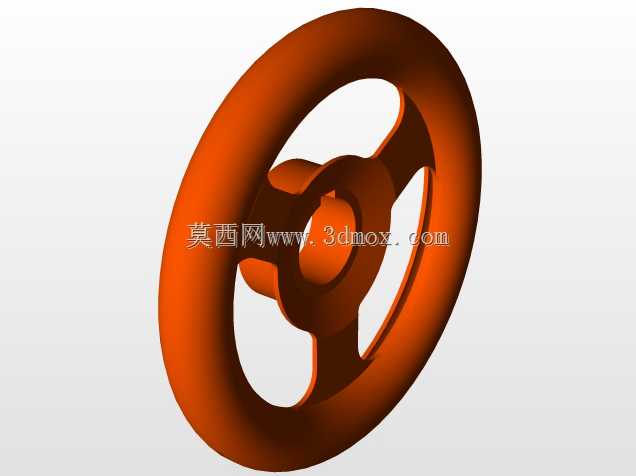

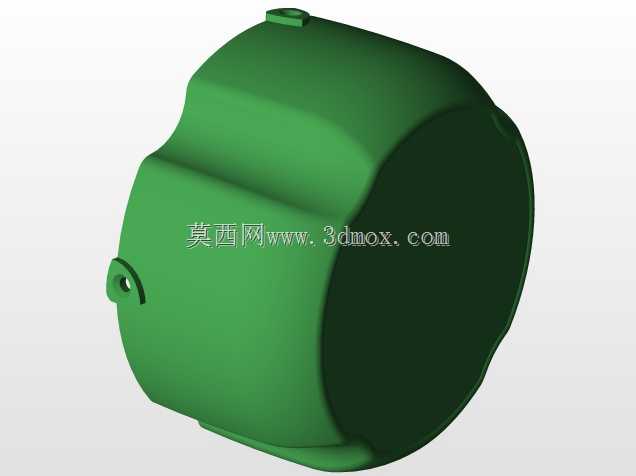

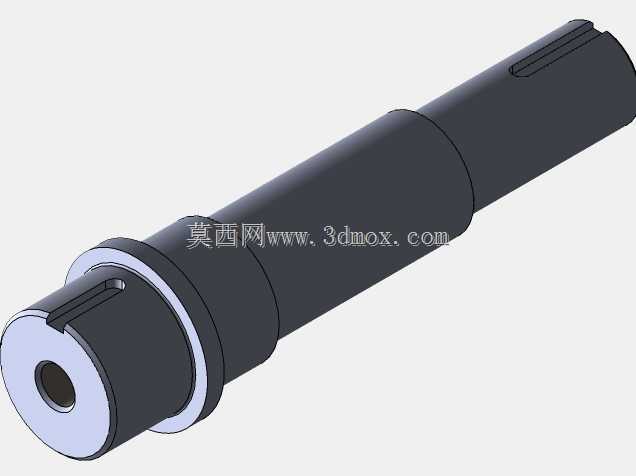

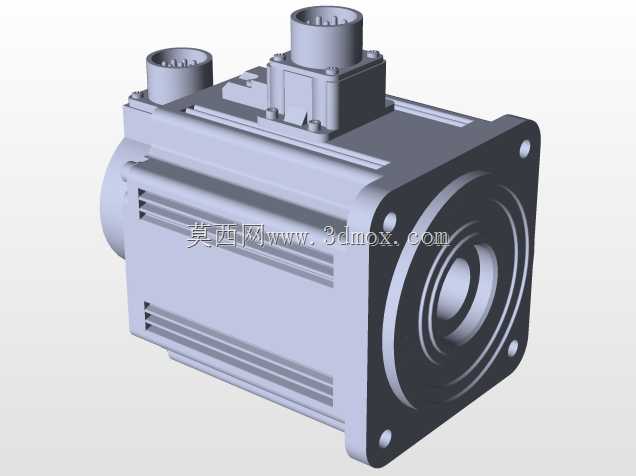

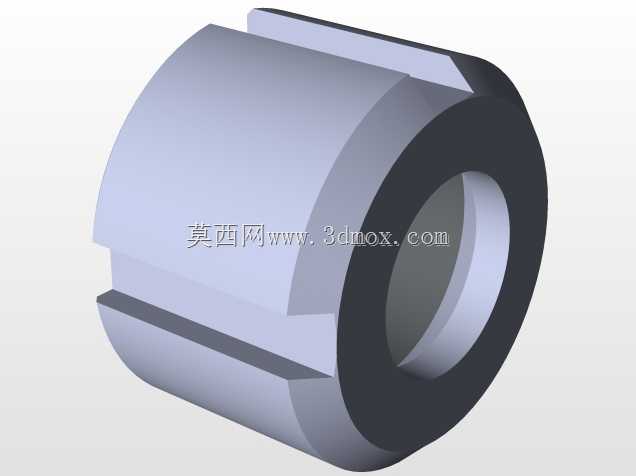

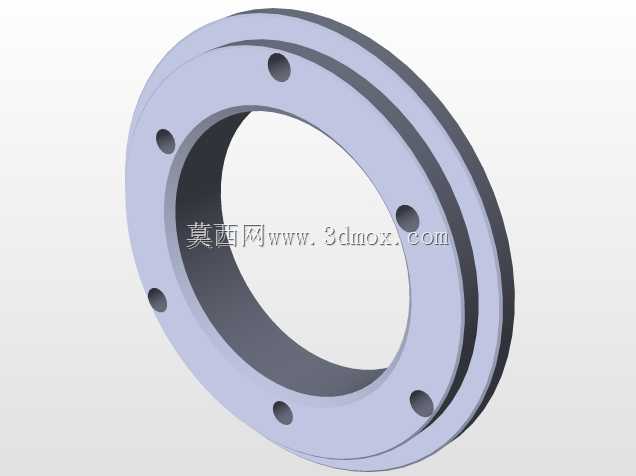

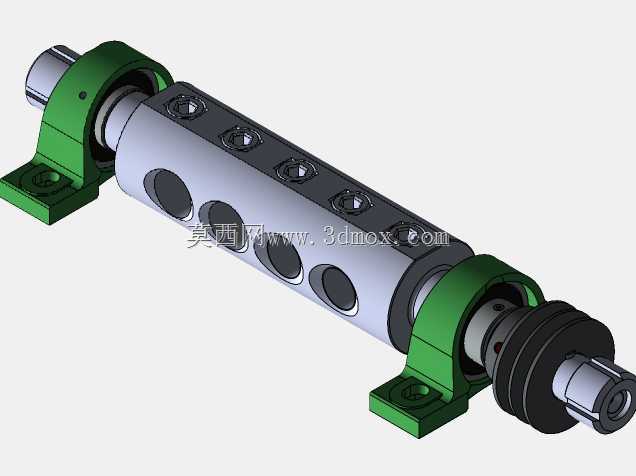

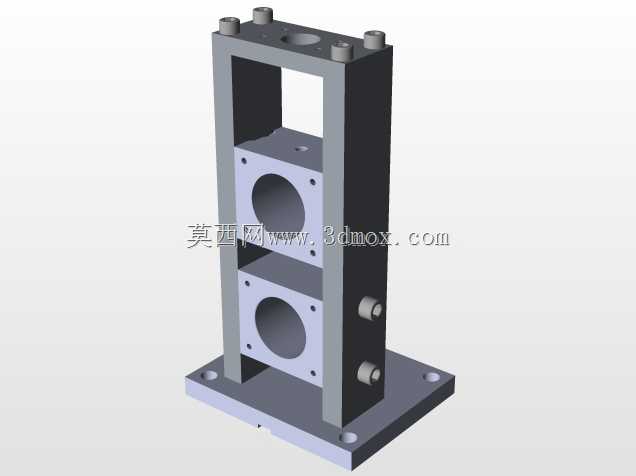

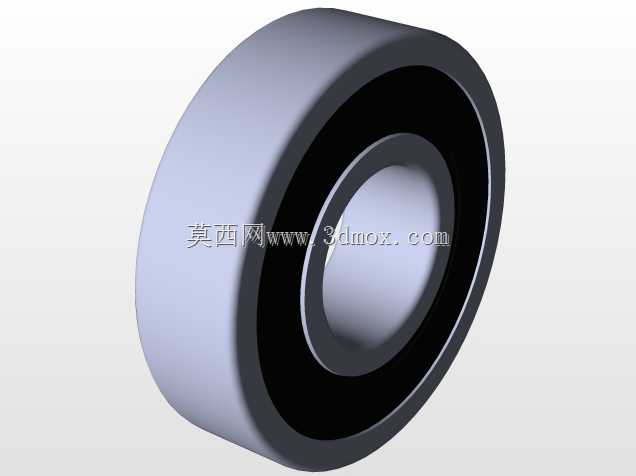

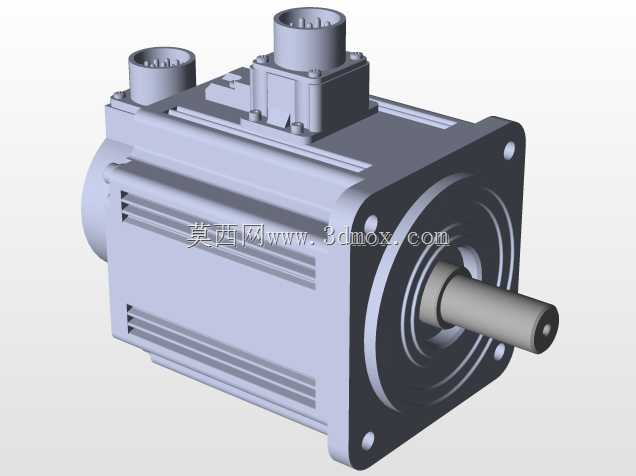

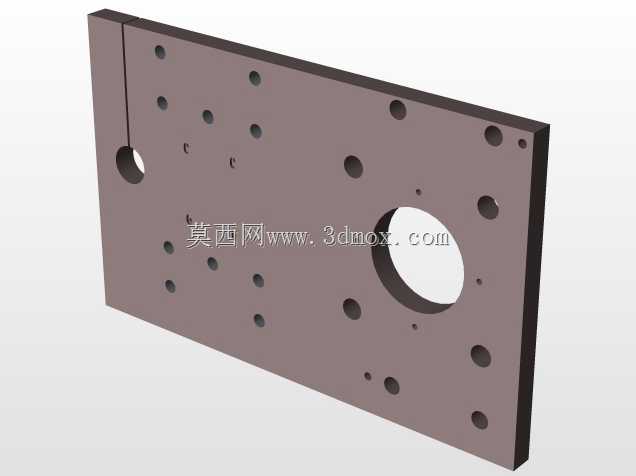

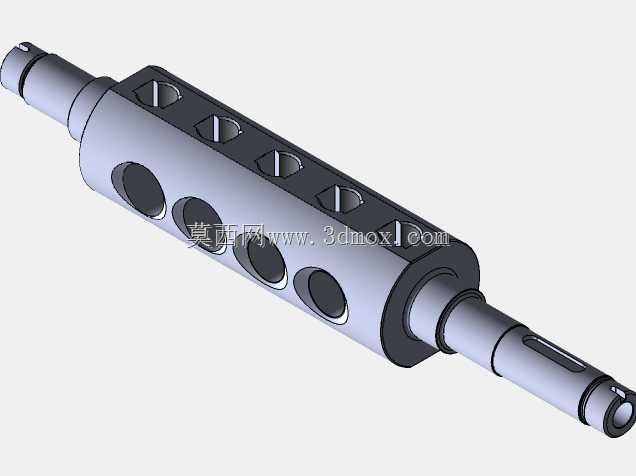

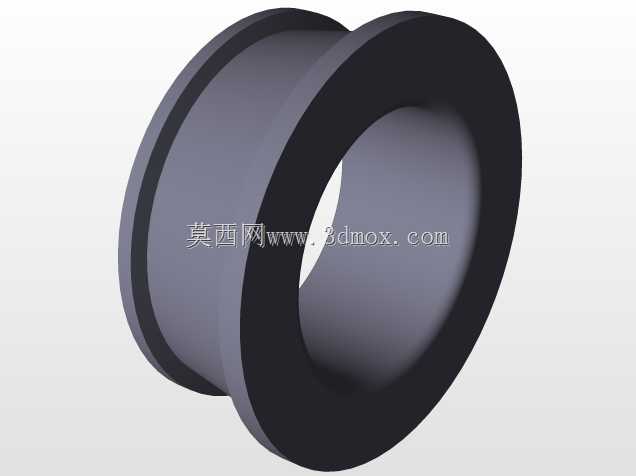

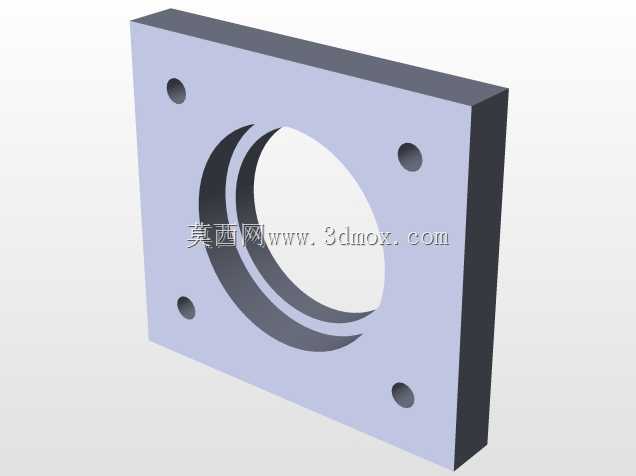

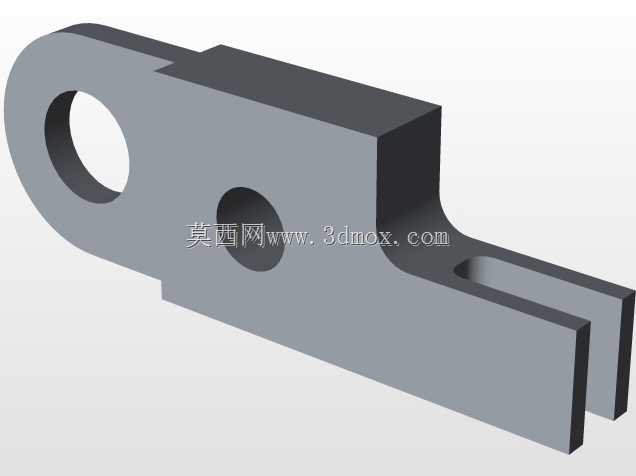

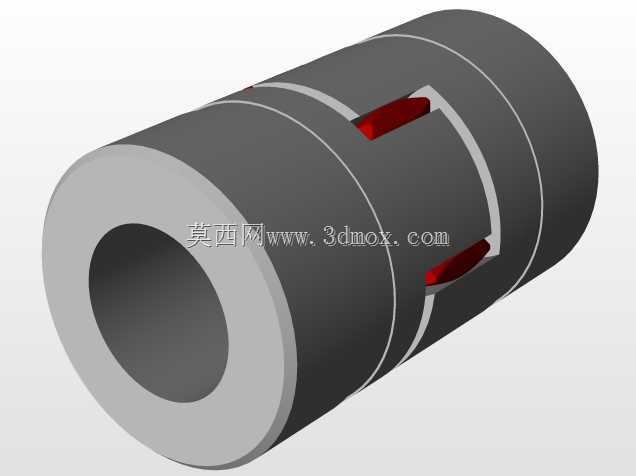

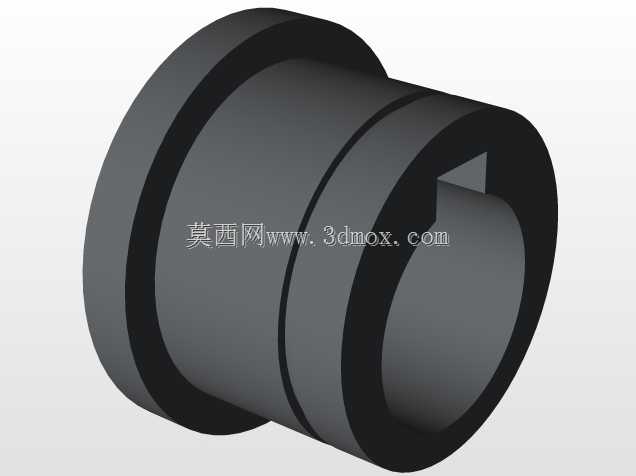

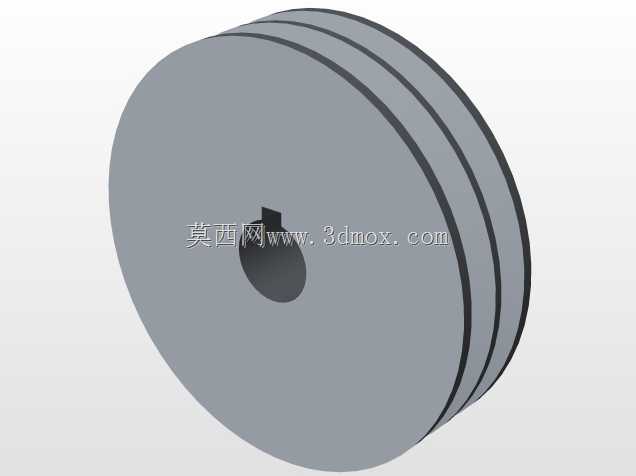

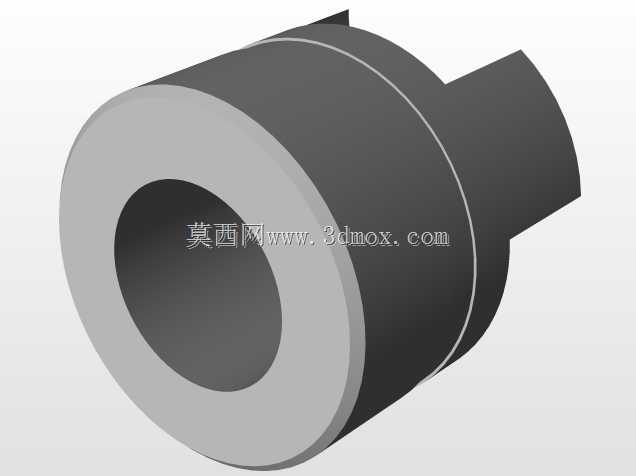

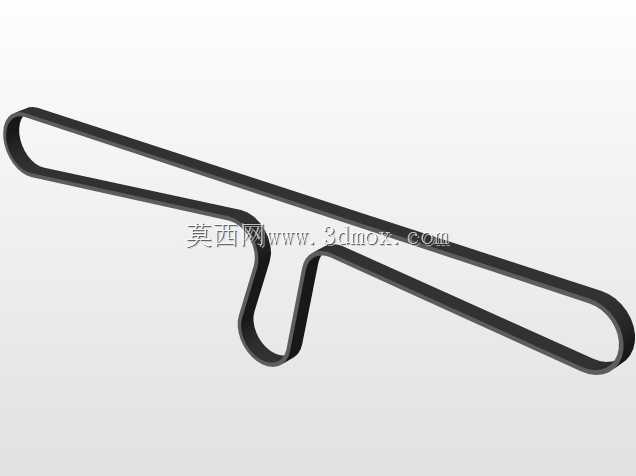

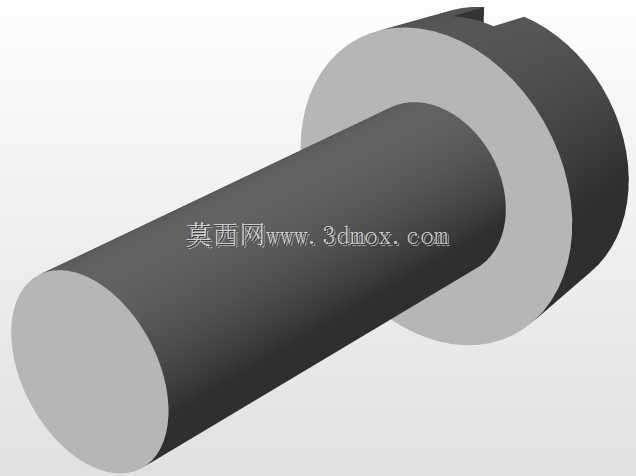

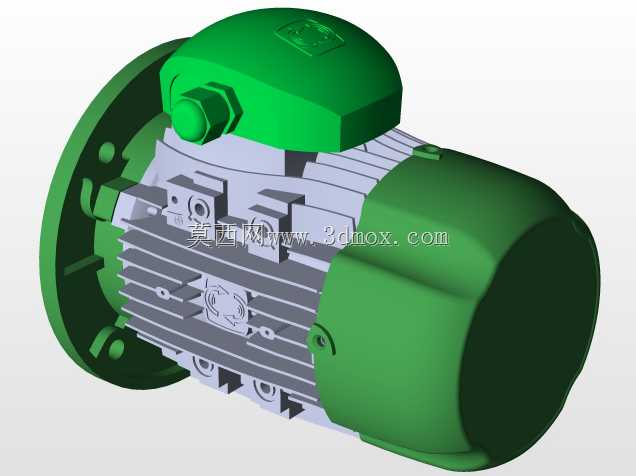

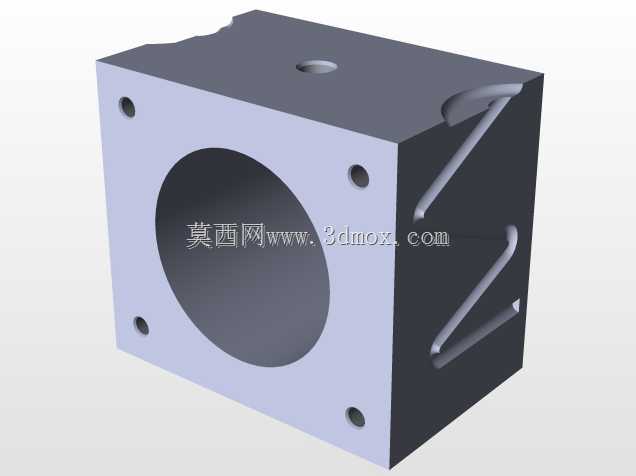

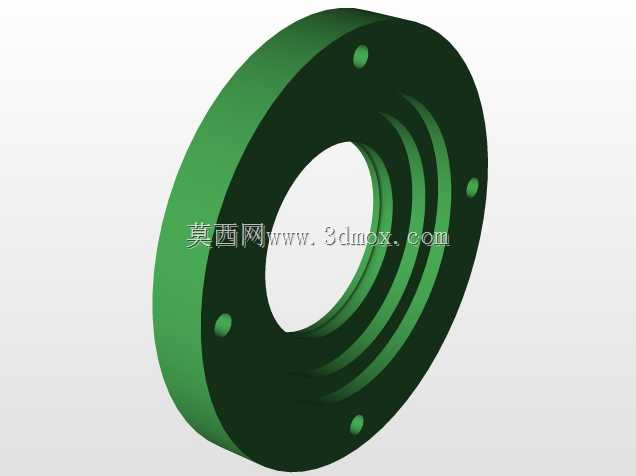

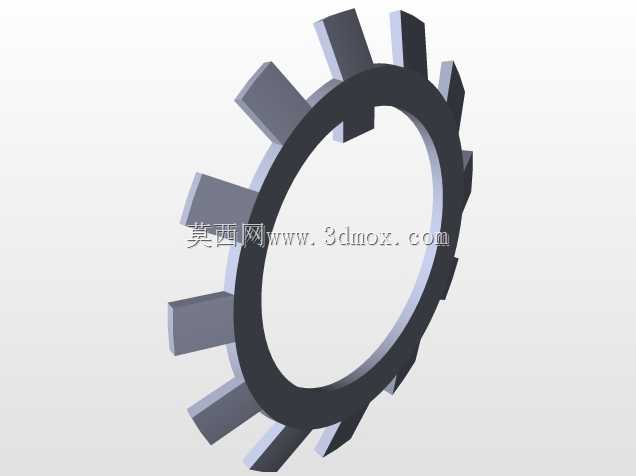

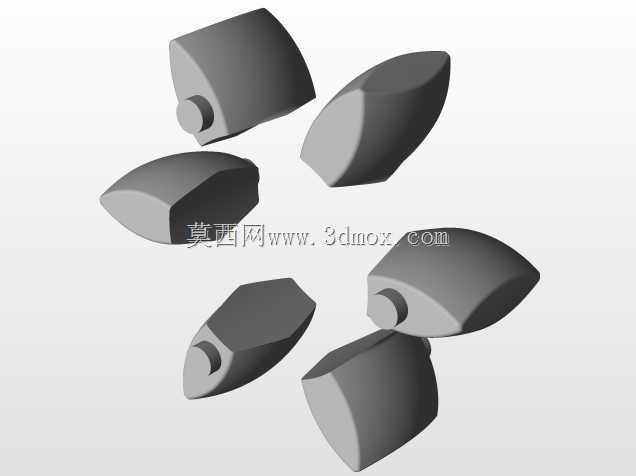

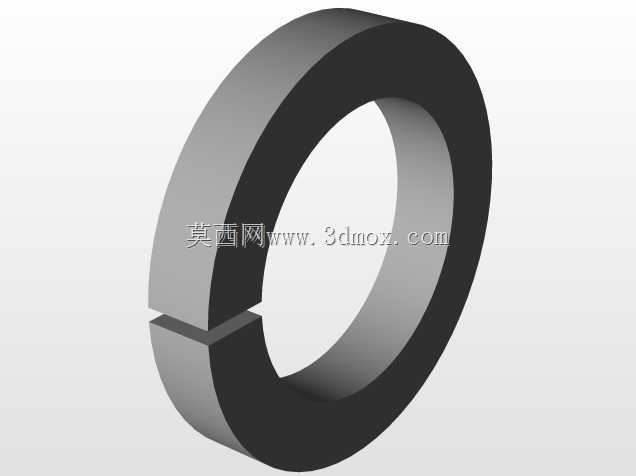

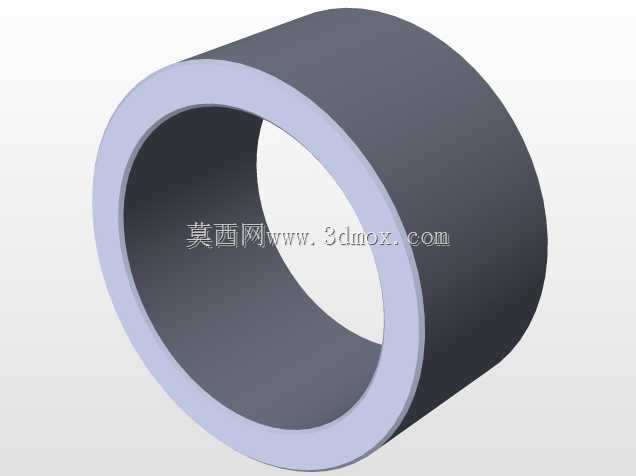

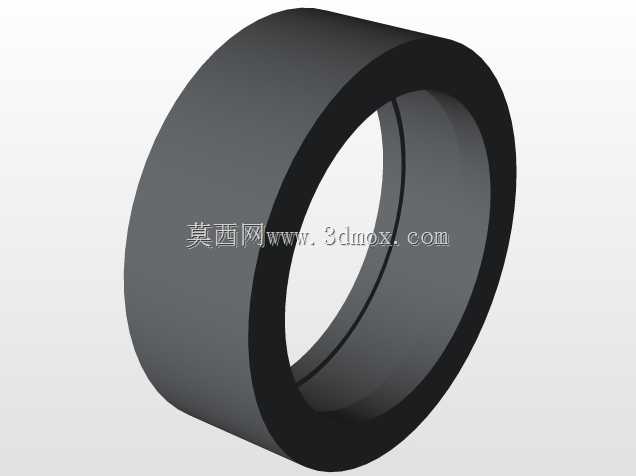

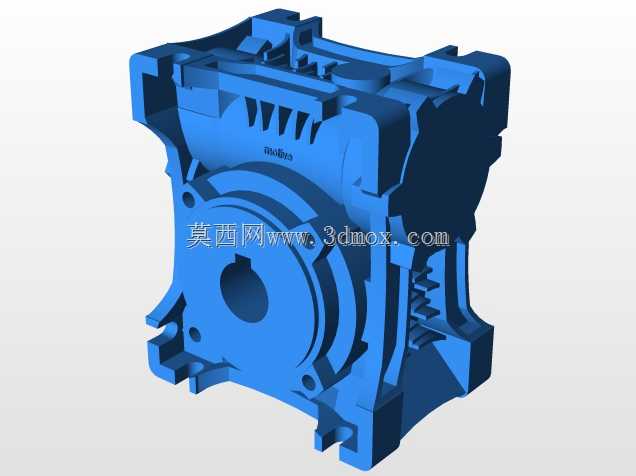

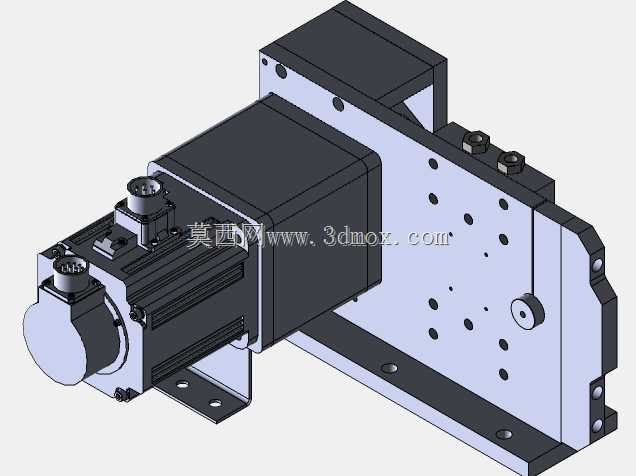

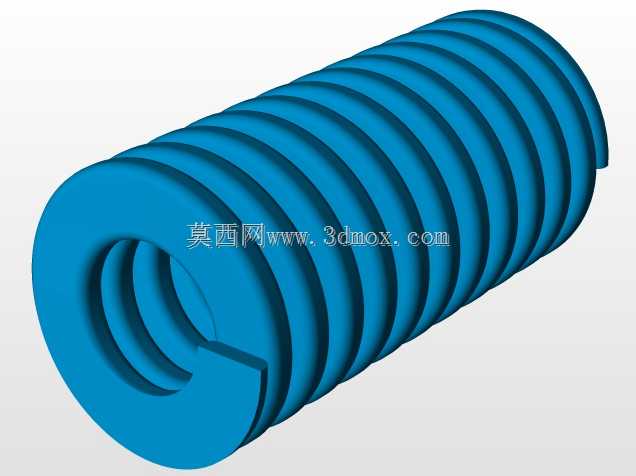

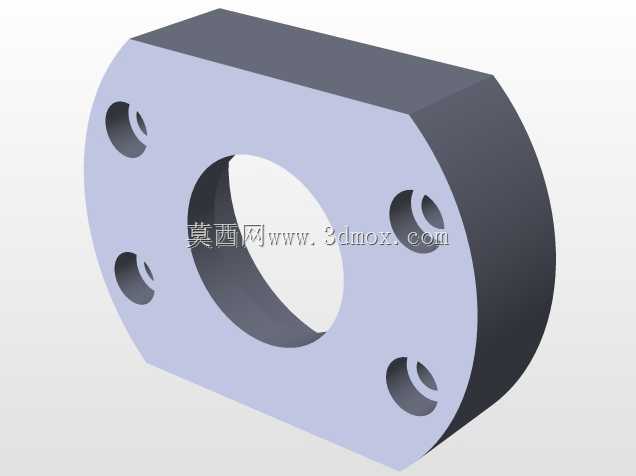

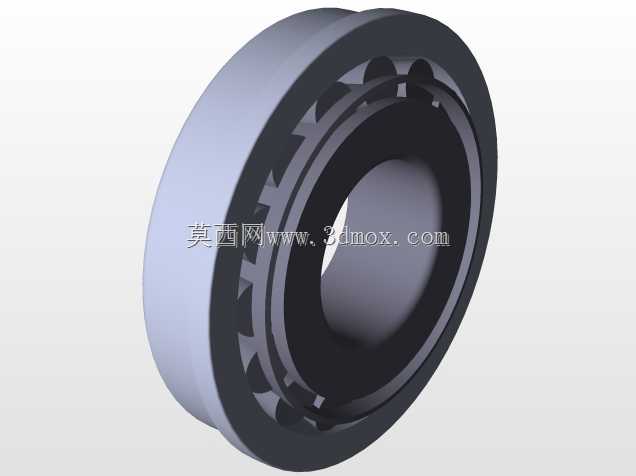

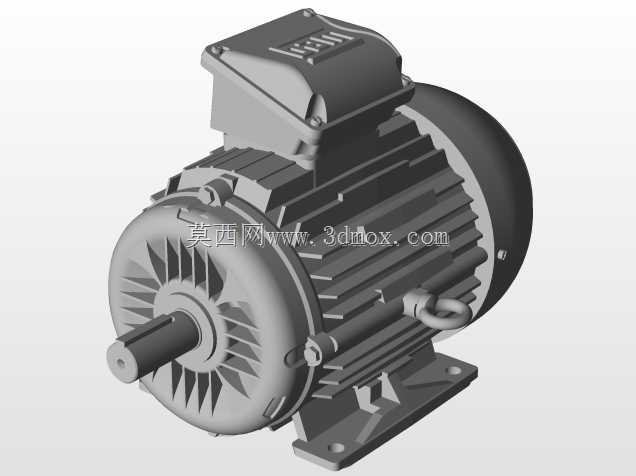

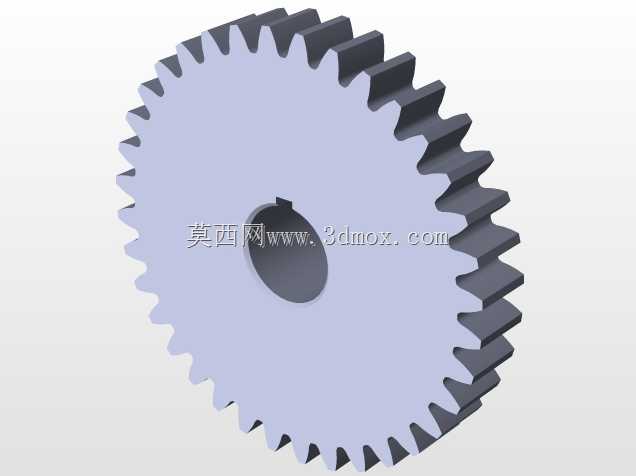

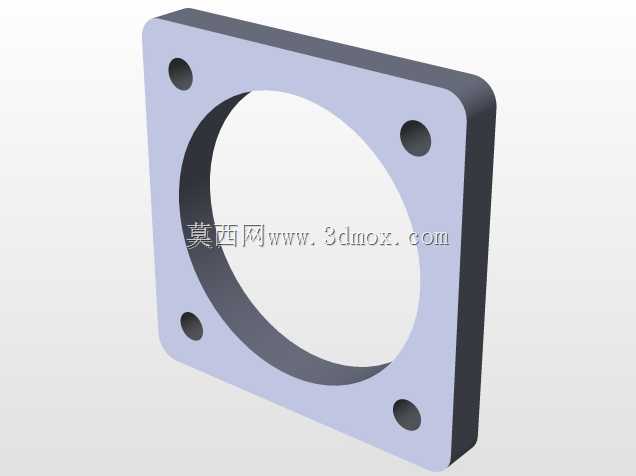

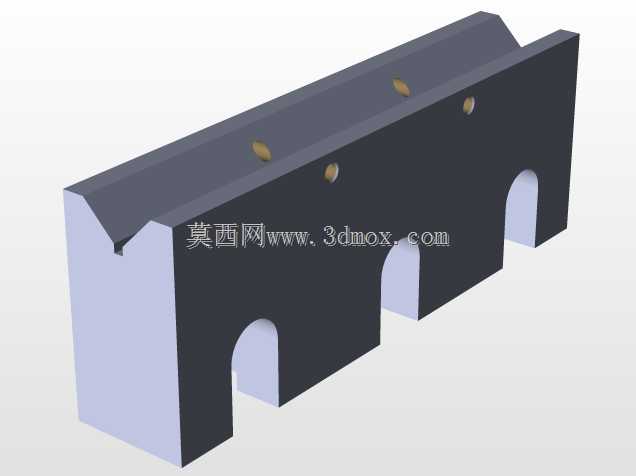

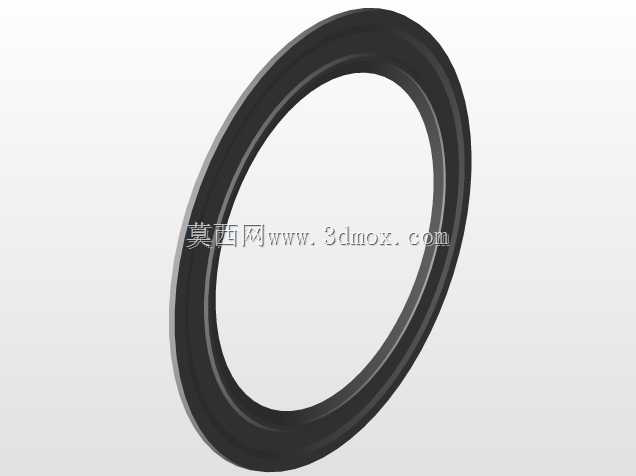

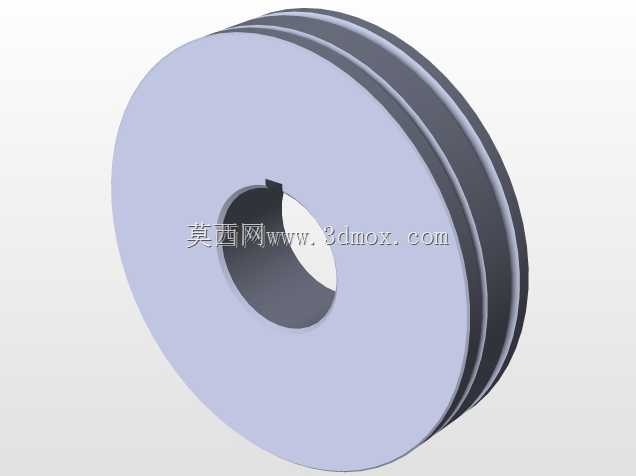

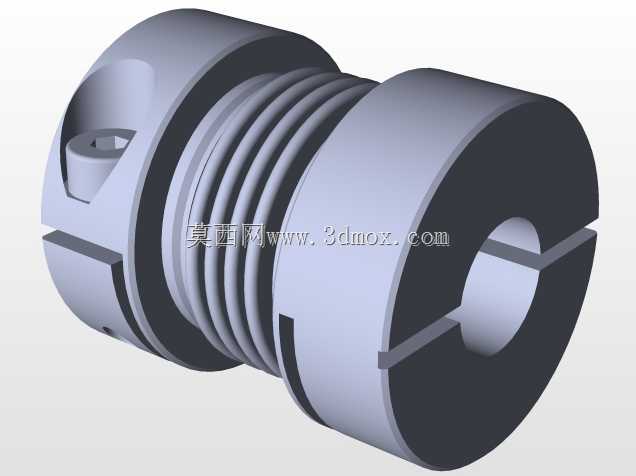

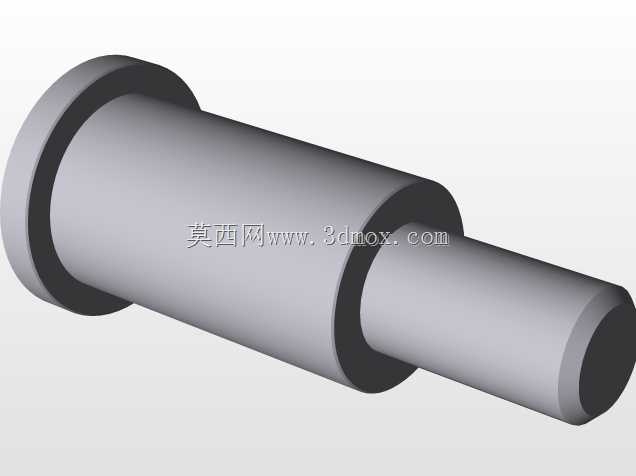

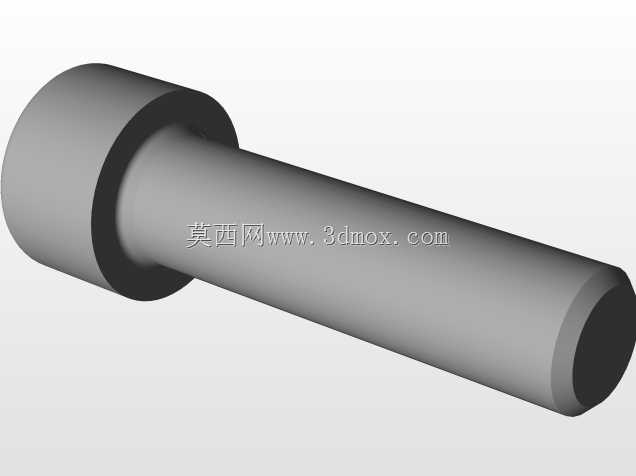

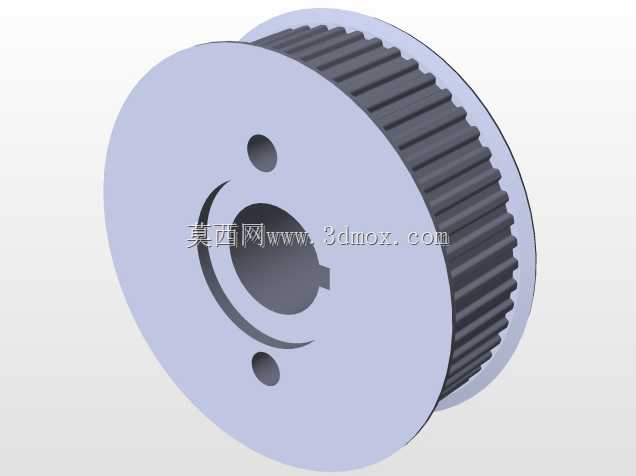

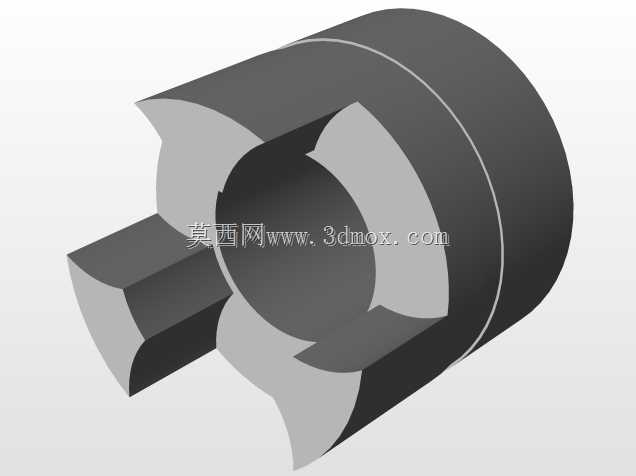

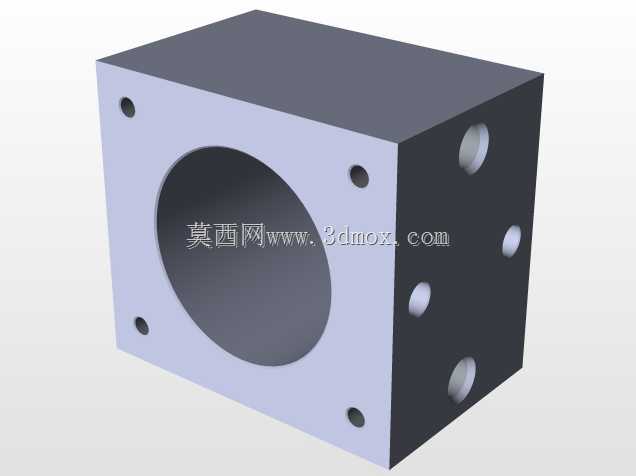

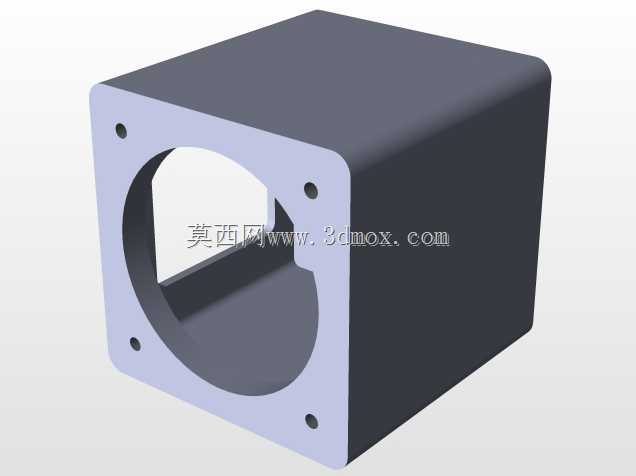

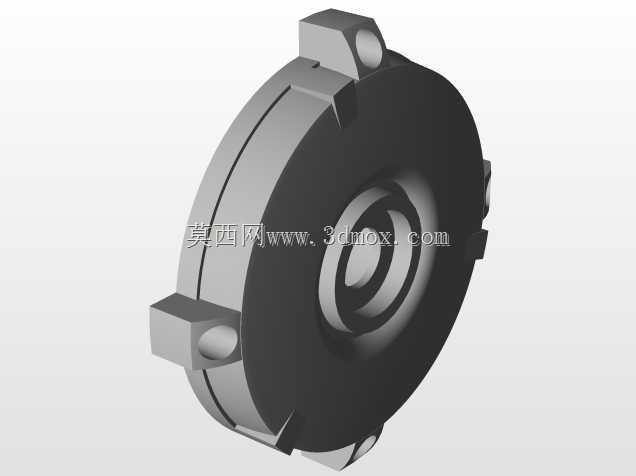

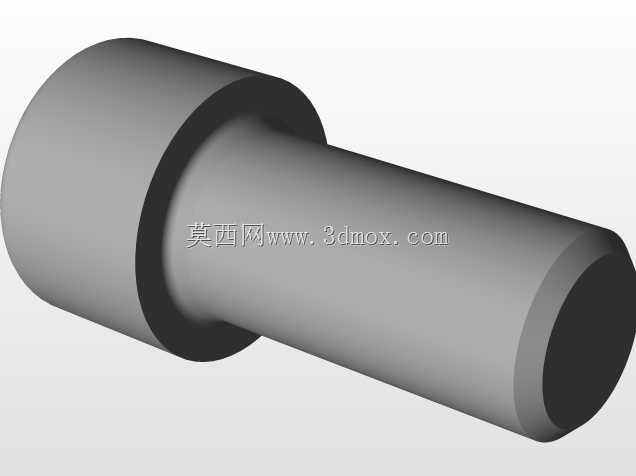

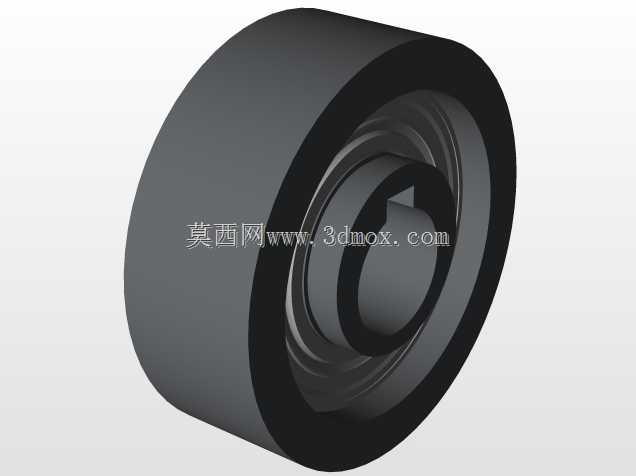

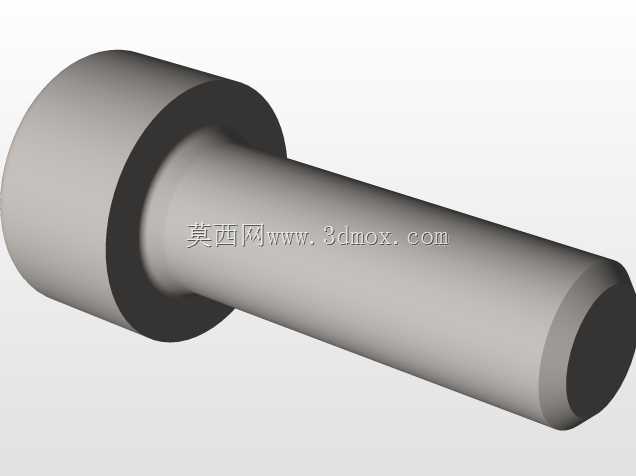

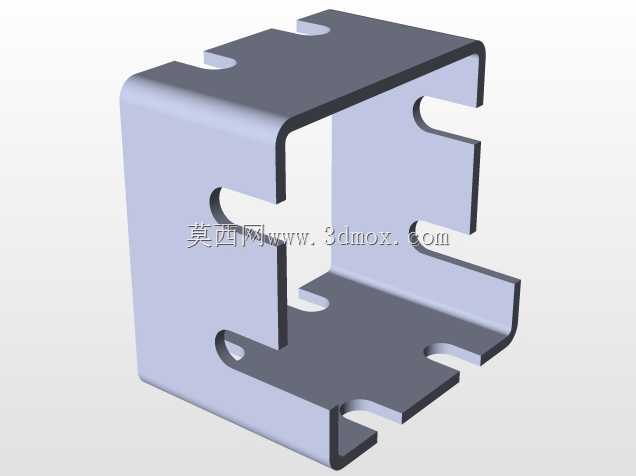

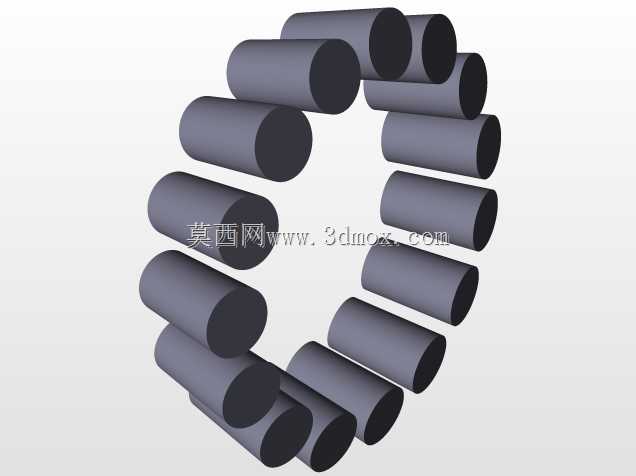

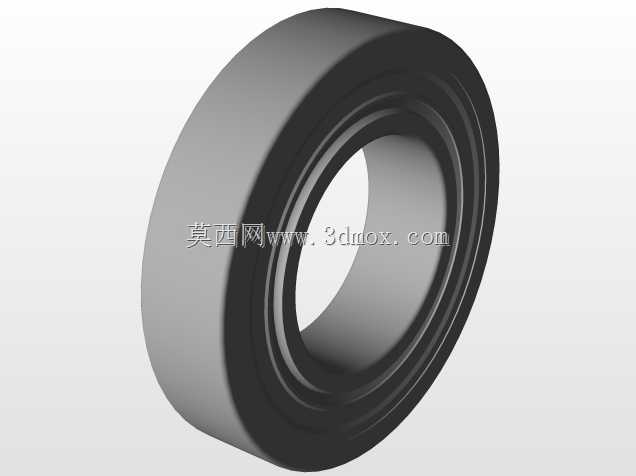

该设备主要面向五金制品、电线电缆、金属线材深加工等生产场景，用于成卷金属线材上线后的平直度校正作业，解决成卷线材自带的弯曲应力、弧度变形问题，为后续的线材切断、折弯、冲压、端头加工等工序提供平直度达标、应力释放均匀的原料，可适配铁线、铜线、铝线、低碳钢线等多种常见金属线材的加工需求，在五金紧固件生产、丝网编织、线材成型制品加工车间中是核心的前处理加工设备。设备整体采用落地式框架结构设计，底部为型钢焊接成型的方管机架，机架底部预留了膨胀螺栓安装孔位，可直接固定在车间硬化地面上，机架支腿采用斜撑加强结构，能够抵消矫直作业过程中传动部件运转产生的振动，避免设备运行时出现位移、共振异响等问题，机架的台面采用加厚钢板裁切成型，为上部的矫直执行机构、动力传动组件提供平整的安装基准，台面与机架之间采用螺栓锁紧连接，方便后期对上部组件进行拆装维护。上部的矫直执行单元采用交错辊轮排布设计，多组矫直辊轮按照上下错位的方式安装在可调式安装板上，操作人员可根据待加工线材的线径、材质硬度，调整对应辊轮的压下量，通过多组辊轮对线材的反复弯折施压，逐步消除线材内部的残余弯曲应力，让线材沿送进方向保持均匀平直；动力传动部分采用电机搭配减速机构的布局，电机安装在机架下部的预留安装位上，通过带传动将动力传递至矫直辊轮的主动轴，带动辊轮同步转动实现线材的自动送进与矫直作业，传动路径上设置了张紧调节结构，可根据皮带磨损情况调整张紧度，保证动力传输的稳定性。设备的安装边界充分考虑了车间生产线的布局需求，整体宽度控制在常规生产线工位的适配范围内，进料端与出料端都预留了足够的衔接空间，可直接对接后续的线材切断机、折弯机等加工设备，组成连续化的线材加工生产线；设备的操作侧预留了充足的操作空间，方便操作人员调整辊轮位置、穿入待加工线材、检查设备运行状态，所有传动部件的外侧都预留了安全防护装置的安装位，可加装防护罩避免作业过程中发生安全隐患。整体设计兼顾了结构刚性、调节便利性与生产线适配性，能够满足中小批量线材加工场景的连续生产需求，矫直后的线材平直度误差可控制在工艺允许范围内，有效降低后续工序的加工不良率。
