1.5寸不扩散水过滤器三维结构设计

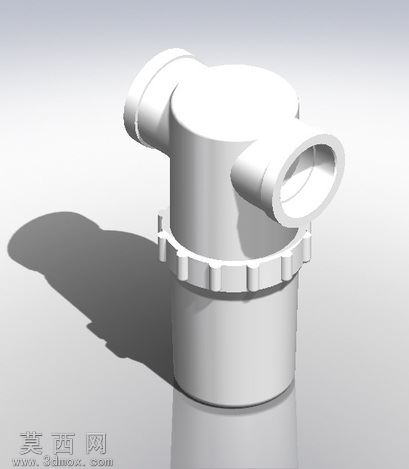

本模型为1.5寸规格不扩散结构水过滤器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循管路配件的尺寸适配规范，对各连接端口、腔体结构、密封锁紧部位均做了精准的尺寸约束，确保模型可直接用于后续的结构验证与装配适配。模型整体采用立式桶状腔体结构，两侧设置同规格的外伸式管道接口，接口采用标准管路连接尺寸，可直接与对应通径的输水管道完成对接，接口处做了加厚过渡处理，避免管路安装时出现应力集中问题。腔体中部设置环形快拆锁紧结构，锁紧环外侧设计均匀分布的防滑凸棱，既可以提升手动拆装时的摩擦力，也能保证锁紧状态下的密封压力均匀分布，避免过滤腔出现渗漏问题。渲染阶段采用哑光工程塑料材质模拟过滤器主体的常用制作材料，通过光影调整突出结构的曲面过渡与棱角细节，地面添加柔和的反射效果与自然投影，清晰呈现模型的整体轮廓与各部件的装配关系。设计过程中重点优化了内部流道结构，采用不扩散流道设计思路，让水流进入过滤腔后可以平缓通过滤芯区域，避免水流在腔体内形成紊流、扰动杂质造成二次污染，同时降低水流通过时的阻力损失，提升过滤效率与运行稳定性。模型将腔体、锁紧环、接口等部件做了独立的结构划分，各部件之间的装配间隙符合实际生产的公差要求，既可以用于产品的结构展示，也可作为后续模具开发、3D打印验证的参考基础，整体结构简洁实用，兼顾了安装便捷性、维护便利性与使用可靠性，适配家用供水、小型工业循环水等场景的水路过滤需求。
