1/2BSP外螺纹T型手柄手动球阀三维设计

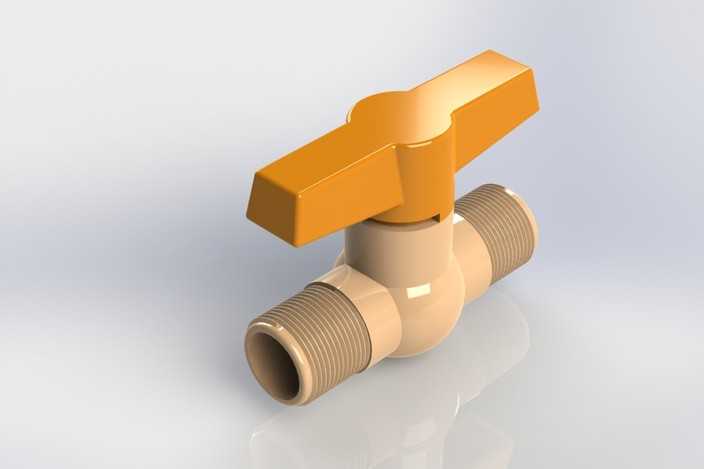

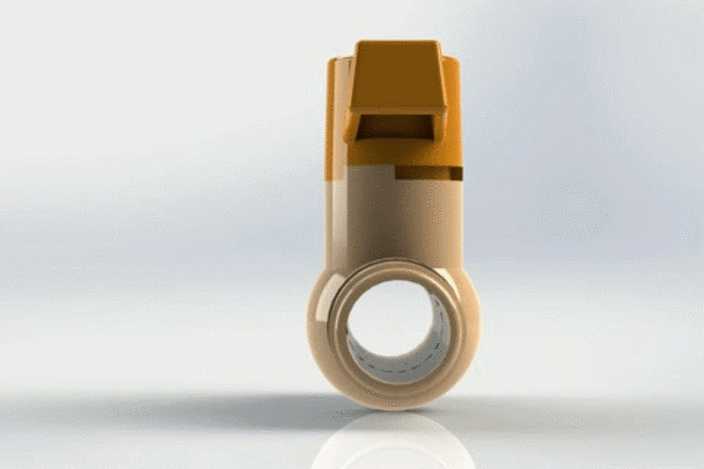

本款球阀三维建模围绕民用管路流体通断控制的实用需求展开，建模阶段优先还原产品的真实装配逻辑与结构比例，首先以阀体为核心基准部件，通过旋转特征构建阀体的中空流道主体，精准控制两端1/2BSP外螺纹的牙距、牙型角度与有效螺纹长度，保证螺纹参数符合通用管路连接标准，避免后续装配出现干涉或密封失效问题。阀体中部的球体安装腔采用拉伸切除与圆角过渡结合的方式构建，腔体内壁预留密封件安装位，保证球体转动时的同轴度与密封贴合度。球体部分以球形基础特征为核心，切除出等径直流通孔，孔口做微小倒角处理，减少流体流经时的阻力，同时在球体顶部加工出与手柄连接的扁位卡槽，保证手柄转动时可同步带动球体完成90度行程的启闭动作。手柄采用T型一体式结构，通过拉伸与拔模特征构建握持段与连接段，握持段做符合人体工学的弧度处理，表面添加细微的防滑纹理特征，连接段底部做与球体卡槽匹配的凸台结构，同时在手柄与阀体的衔接处设计限位结构，限制手柄的转动角度在0到90度区间，避免过度转动导致的密封件磨损或开关位置错位。密封件部分分别构建球体两侧的环形密封圈与阀杆处的密封填料结构，还原真实球阀的密封层级，保证模型装配后可直观展示密封原理。材质与渲染阶段，阀体采用米黄色硬质工程塑料材质，调整材质的粗糙度与漫反射参数，还原塑料件温润的哑光质感，同时在阀体表面添加细微的脱模斜度与注塑合模线细节，提升模型的真实感；手柄采用亮橙色工程塑料材质，适当提高材质的光泽度，与阀体形成清晰的视觉区分，便于快速识别操作部件；两端外螺纹部分添加细微的金属质感涂层，还原螺纹嵌件的材质特征；密封圈采用黑色丁腈橡胶材质，调整材质的软质质感参数，区分硬质结构件与软质密封件。渲染阶段采用柔和的影棚布光，主光源从侧上方投射，突出阀体的曲面轮廓与手柄的棱角结构，底部添加弱反射地面，模拟产品展示的真实场景，同时通过环境光遮蔽效果强化各部件衔接处的结构层次，让装配关系更清晰。设计过程中始终遵循民用小通径球阀的实用设计逻辑，在保证结构完整可动的前提下，简化不必要的内部细碎特征，让模型既具备工程参考价值，也可用于产品展示、装配教学等场景，各部件的配合间隙按照真实注塑件的装配公差设置，保证虚拟装配时无穿模、无错位，可直观演示球阀的启闭动作过程，清晰展示流体通道从连通到截断的状态变化。
