定制单速双减速齿轮箱结构设计

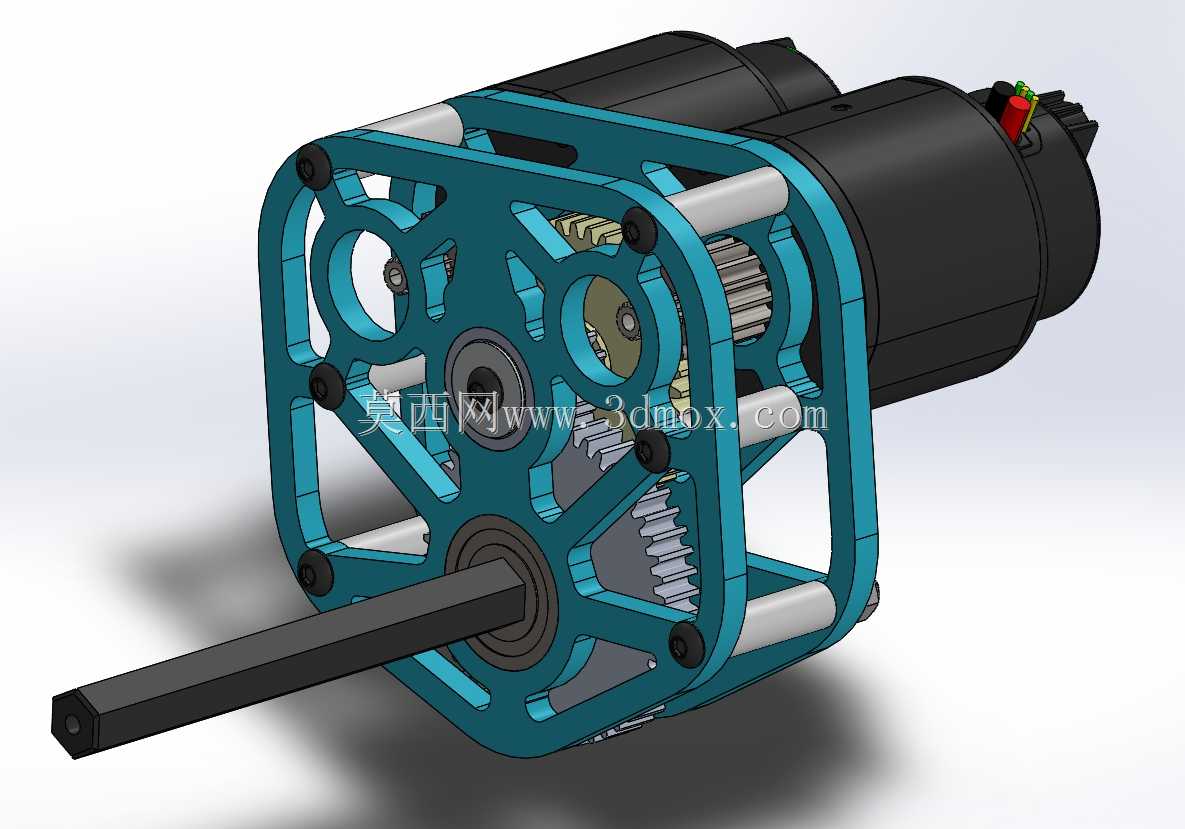

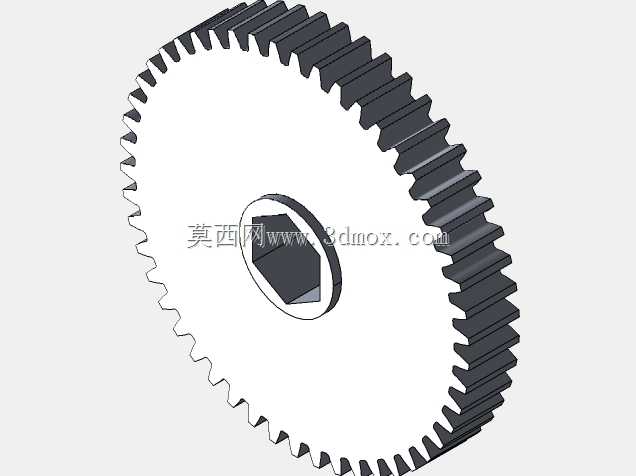

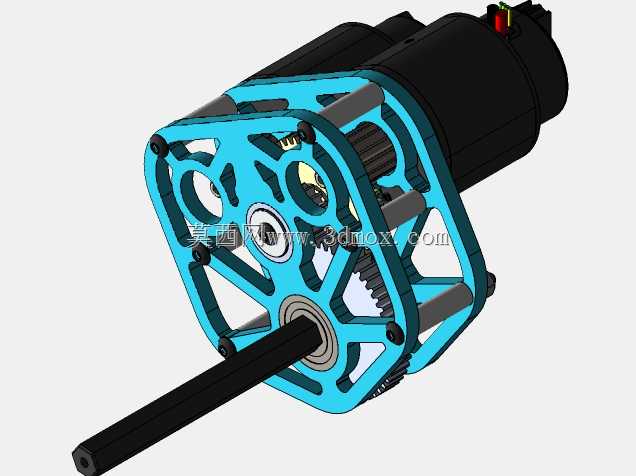

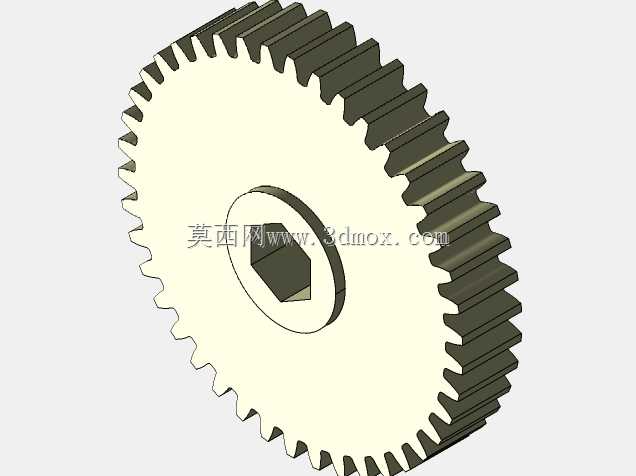

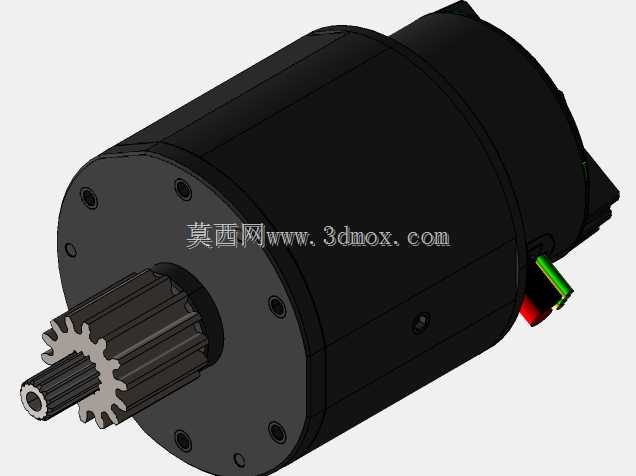

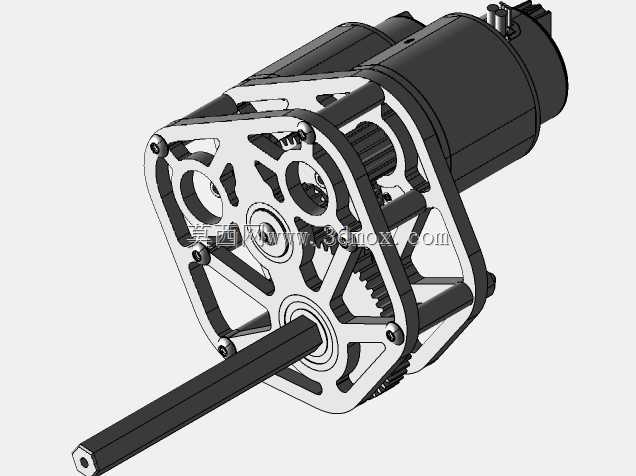

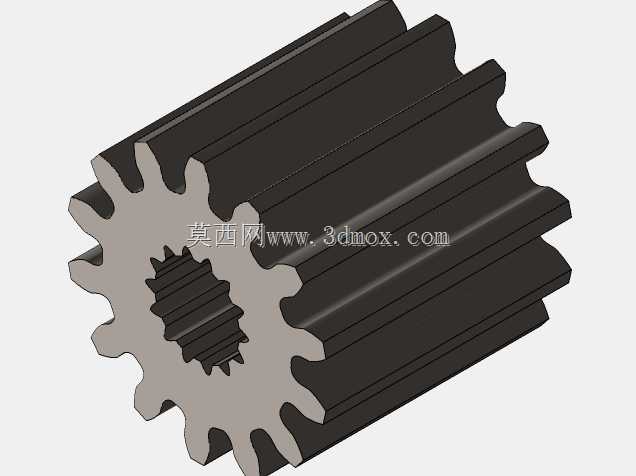

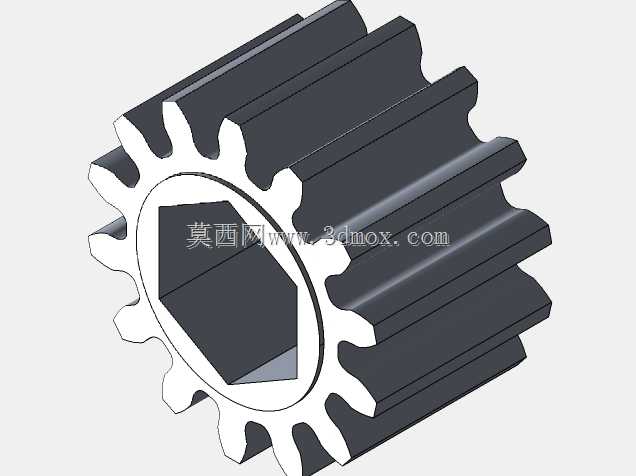

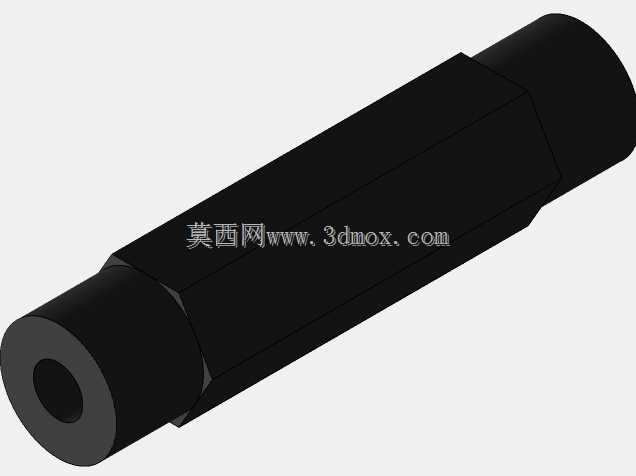

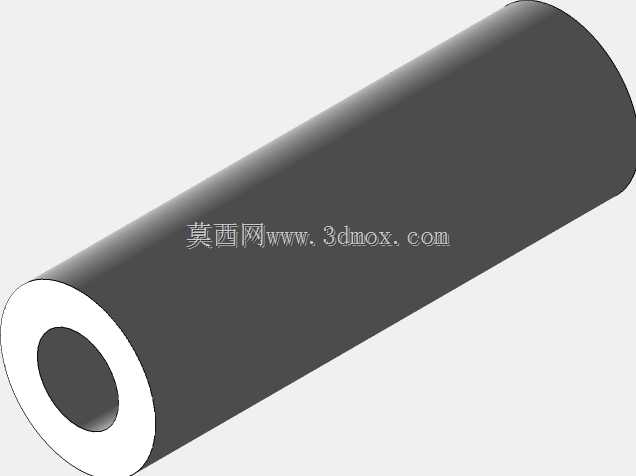

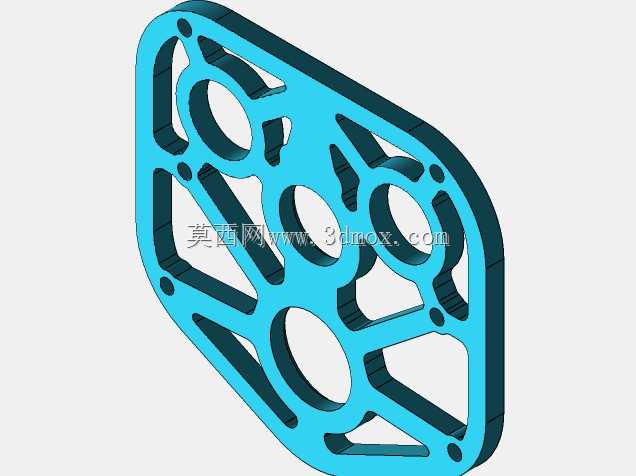

这款定制单速双减速齿轮箱，主要面向小型移动机器人、教育竞赛类机器人的行走驱动场景设计，可适配小尺寸轮式行走机构，为轮组提供大扭矩低转速的动力输出，解决小型驱动电机高转速低扭矩无法直接驱动负载的痛点，在小型智能移动设备、竞赛机器人、小型代步模组的动力传输环节中承担核心减速增扭作用。从功能特性来看，该齿轮箱采用双级减速结构，可实现固定传动比的动力转换，输入端适配常规小型直流驱动电机，输出端采用六角轴结构，可直接与配套车轮进行周向固定，无需额外设计轴连接结构，大幅简化轮组的装配流程；箱体采用镂空框架式结构，在保证结构强度的前提下尽可能降低自身重量，适配小型移动设备对负载自重的严苛要求，同时镂空结构可直观观察内部齿轮啮合状态，便于日常调试与故障排查。设计思路上，该齿轮箱围绕紧凑化、轻量化、易装配的核心需求展开，将两级减速齿轮组集成在镂空框架箱体内，通过多根横向支撑柱连接两侧箱体板，既保证了箱体的抗扭刚性，又避免了封闭式箱体带来的额外重量与装配复杂度；齿轮排布充分利用箱体内部空间，将输入电机与输出轴的位置进行优化布局，缩短整体轴向尺寸，适配小型机器人底盘狭窄的安装空间。从安装边界来看，该齿轮箱输入端可直接与配套外径的小型驱动电机对接，电机安装位与箱体框架预留的固定孔位完全匹配，无需额外设计转接支架；输出六角轴伸出长度适配常规6英寸直径车轮的安装深度，轴端预留固定孔位可通过顶丝实现车轮的轴向锁紧，避免行走过程中车轮窜动脱落；箱体框架上的多个安装孔位可直接固定在机器人底盘的对应安装位上，安装孔位间距适配主流小型竞赛机器人的底盘安装标准，无需对底盘进行额外打孔改造即可完成装配。实际使用中，该齿轮箱可将电机的高转速转换为适配轮组行走的低转速大扭矩输出，保证小型机器人在搭载一定负载的情况下仍能获得充足的起步扭矩与行走稳定性，双级减速的结构设计相比单级减速可在更小的体积下实现更大的传动比，兼顾了传动效率与空间占用的平衡，镂空框架的设计也能在长时间运行时帮助内部齿轮散热，避免连续高负载运行下齿轮过热导致的传动效率下降与磨损加剧问题。
