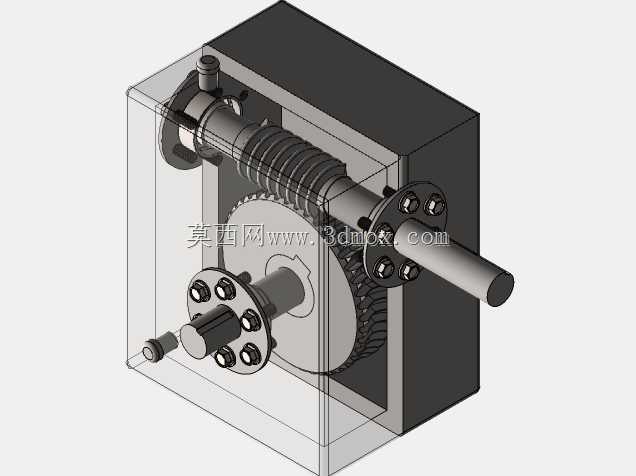

透明壳体蜗轮蜗杆传动减速装置

该蜗轮蜗杆传动装置主要应用于需要大传动比、低转速高扭矩输出的工业传动场景，常见于自动化生产线输送单元、小型物料提升设备、精密进给机构以及轻工包装机械的动力传递环节，能够在交错轴之间实现平稳的动力换向与转速匹配，适配输入轴与输出轴呈空间垂直布局的安装需求。装置采用半透明可视化箱体设计，既可以直观展示内部蜗轮蜗杆的啮合状态，也能在实际使用中快速观察润滑脂存量与齿面磨损情况，降低日常运维的检查难度。核心传动副采用阿基米德蜗杆与渐开线蜗轮匹配设计，蜗杆为主动件输入动力，通过齿面啮合带动蜗轮实现减速输出，单级传动即可实现较大的减速比，相比同减速比的齿轮传动结构更紧凑，同时啮合过程中多齿同时接触，传动平稳性更强，运行噪音更低，还具备反向自锁特性，可避免输出端负载带动输入端反转，提升设备运行的安全性。设计过程中充分考虑安装边界与装配合理性，输入轴与输出轴均采用伸出式轴端设计，轴端预留法兰安装位与键槽结构，可直接通过联轴器对接动力源与负载端，无需额外定制转接件；箱体采用分体式拼接结构，侧面设置轴承安装位与端盖固定孔，装配时可依次完成蜗杆组件、蜗轮组件的装入后再封合箱体，后期维护拆解也更为便捷。外形结构采用方正箱体布局，安装底面为平整平面，预留多个螺栓固定孔位，可直接固定在设备机架的安装平面上，输入轴与输出轴的伸出长度、轴径均按照通用传动接口尺寸设计，能够适配多数常规工业场景的安装空间要求，无需对原有设备安装位做大幅改造即可替换原有传动部件。齿面设计时充分考虑润滑需求，箱体内部预留足够的储油空间，可存储润滑脂对啮合齿面与支撑轴承进行持续润滑，降低齿面磨损速率，延长装置的整体使用寿命；轴端与箱体衔接处设置密封结构，可避免润滑脂泄漏同时阻挡外界粉尘进入箱体内部，适配多粉尘的车间作业环境。
