蜗轮蜗杆减速机铝合金壳体结构设计

项目分类:3D模型 发布时间:2021-06-11 ID:203141
  • 蜗轮蜗杆减速机铝合金壳体结构设计
  • 蜗轮蜗杆减速机铝合金壳体结构设计
  • 蜗轮蜗杆减速机铝合金壳体结构设计

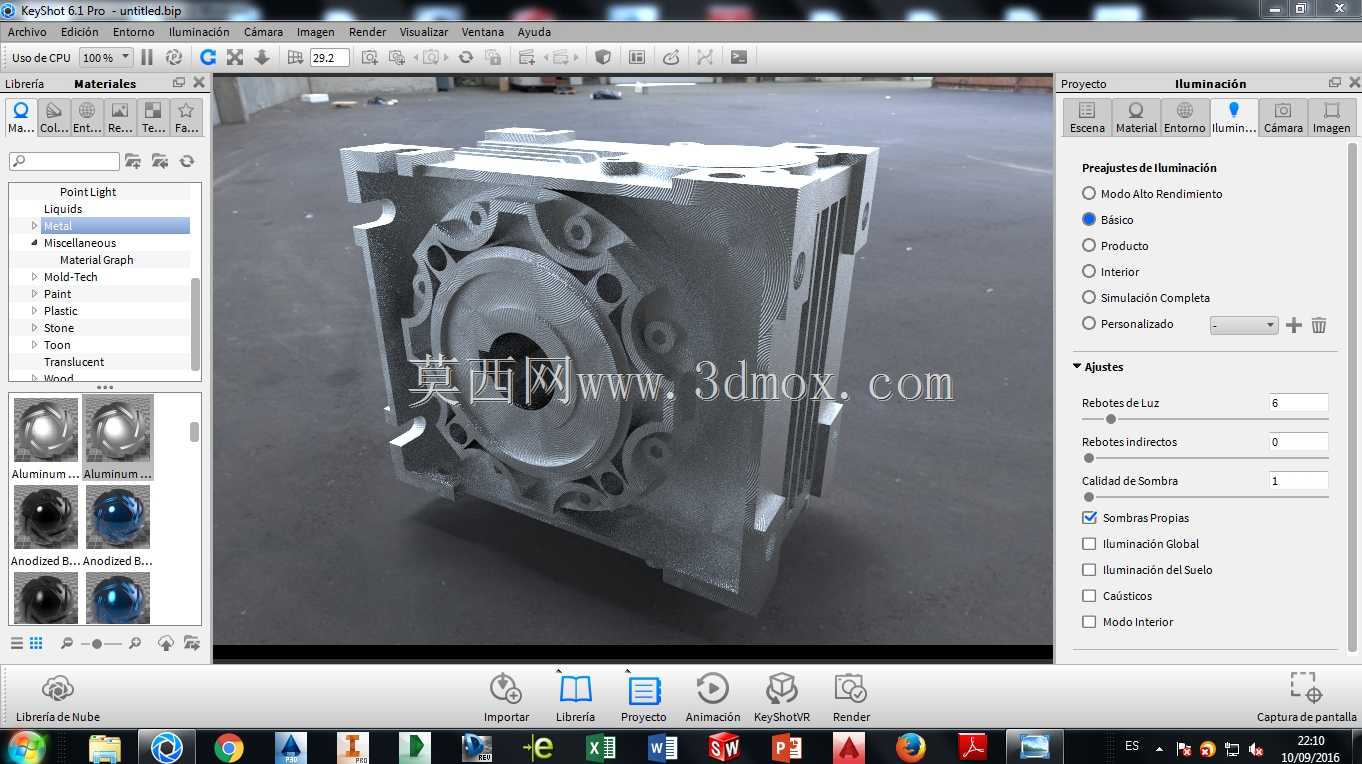

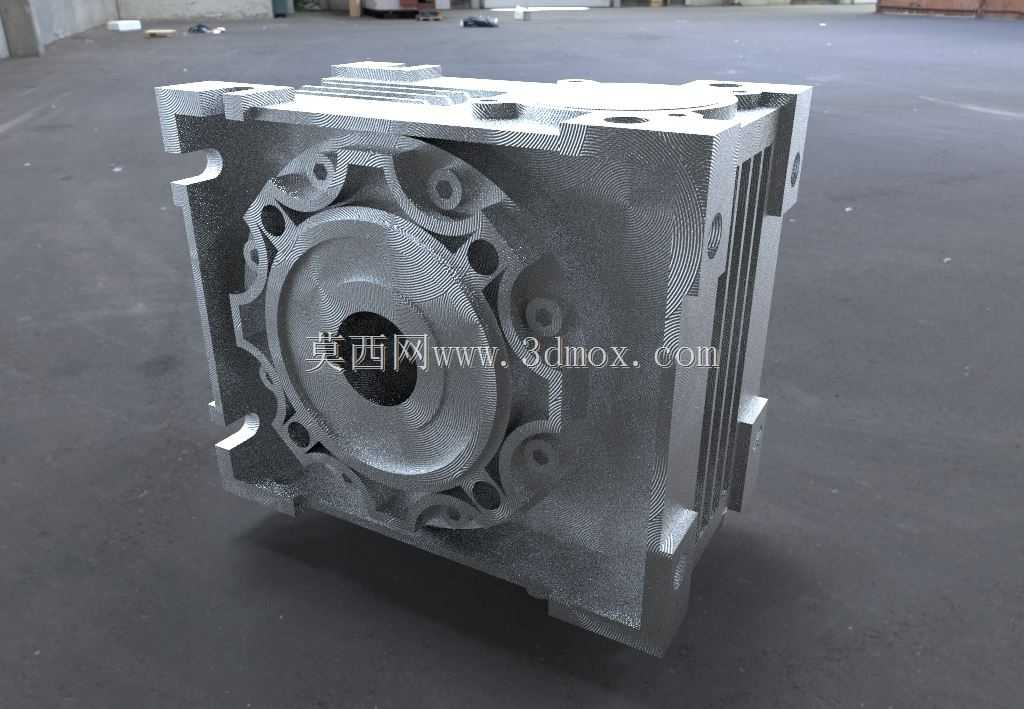

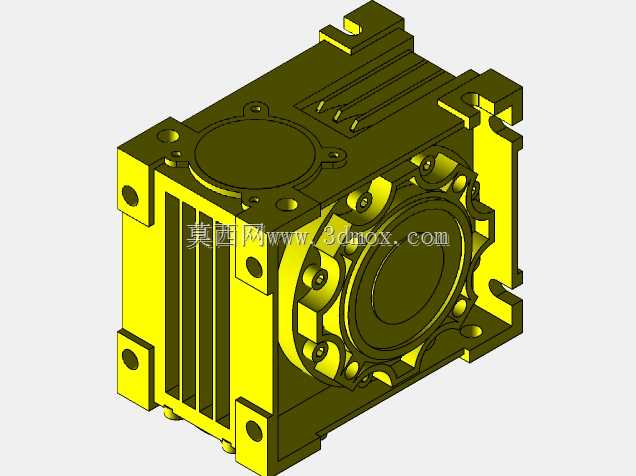

这款壳体是蜗轮蜗杆类减速机的核心承载构件,主要适配单级蜗轮蜗杆传动结构的减速设备,广泛应用在自动化生产线输送机构、食品包装机械传动单元、物流分拣设备动力端、小型起重设备驱动模块等场景中,作为传动组件的安装基座与防护外壳,承担着容纳蜗轮蜗杆啮合副、支撑输入输出轴系、密封润滑腔体、隔绝外部粉尘与切削液侵入、传递并分散传动过程中产生的径向与轴向载荷的核心作用。从结构设计来看,该壳体采用一体化压铸成型的铝合金材质方案,相比传统铸铁壳体重量降低40%以上,同时具备优异的导热性能,能够快速将蜗轮蜗杆啮合过程中产生的摩擦热量传导至外部散热筋结构,避免腔体内润滑脂因高温过早失效,延长设备维护周期。壳体正面设置有适配蜗轮端盖的圆形安装止口,止口周围均匀分布多组螺纹安装孔,用于固定端盖并保证轴承位的同轴度精度,止口周边的异形镂空结构既可以减轻壳体整体重量,又能够为端盖密封件提供均匀的压紧受力面,避免长期运行后出现密封渗漏问题。壳体侧面设计有平行排布的竖向散热筋,在不增加壳体整体壁厚的前提下大幅提升散热面积,同时增强壳体侧面的结构刚性,避免输入轴侧受径向载荷时出现壳体变形。壳体的四个边角设置有带安装通孔的固定支脚,支脚与壳体主体采用加强筋过渡连接,能够保证设备安装到机架上时的连接强度,支脚的安装孔位间距符合通用小型蜗轮减速机的安装尺寸规范,可直接替换同规格的传统铸铁壳体,无需改动配套设备的安装机架。壳体上部设置有注油孔与透气塞安装位,下部预留有放油螺塞接口,能够方便日常运维过程中的润滑脂更换与腔体内压力平衡,输入轴端的轴承位与输出轴端的轴承位采用一次装夹加工成型的工艺方案设计,保证两轴系的空间垂直精度,避免蜗轮蜗杆啮合时出现偏载磨损,有效提升传动组件的使用寿命。壳体的合箱面采用精加工平面设计,配合密封胶槽能够实现可靠的静密封效果,防止润滑介质泄漏同时阻挡外部杂质进入啮合腔,整体结构紧凑,安装边界尺寸适配030到090规格区间的蜗轮蜗杆减速机,能够满足多数中小功率传动场景的安装使用需求。
