重型手动柱塞式液压压力机结构设计

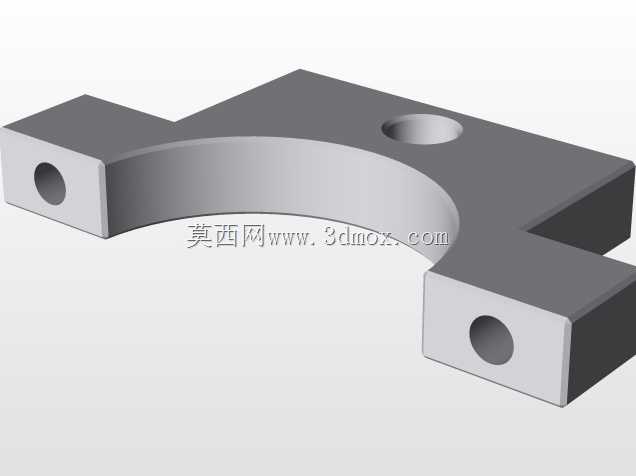

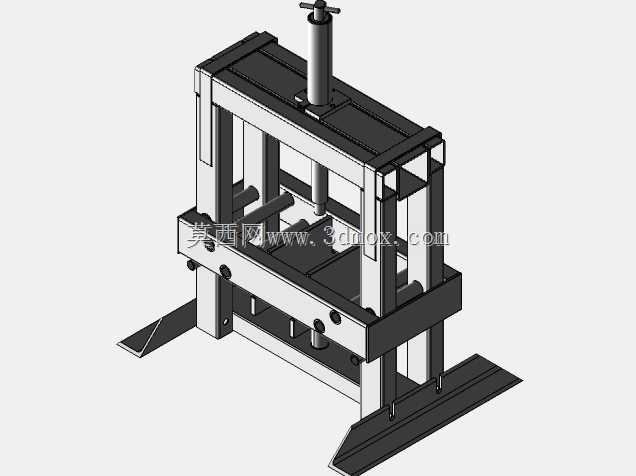

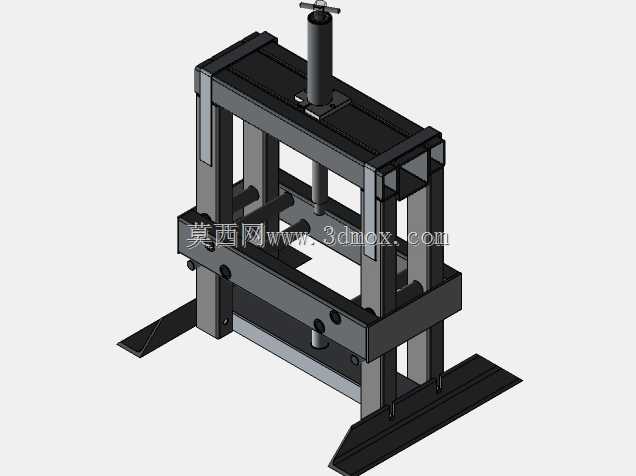

这款手动液压压力机主要面向小型机加工门店、五金维修作坊、小型零部件生产场景设计，可覆盖轴承压装、轴类零件校直、过盈配合件压合、小型金属件冲压成型、废旧零部件拆解压装等常见作业需求，相比大型电动液压设备，它无需外接动力源，占地空间小，操作门槛低，适合小批量、零散的压力加工作业使用。设备整体采用框架式龙门结构设计，主体承力框架选用加厚型钢焊接加工，上下横梁与两侧立柱通过螺栓加定位销实现刚性连接，既保证了承压时的结构刚度，避免大吨位施压时框架出现形变偏移，也方便后期根据作业需求调整开口空间，适配不同高度的加工工件。顶部的手动柱塞液压缸作为核心施压部件，搭配顶部的旋转操作手轮，通过手动压动即可实现柱塞的平稳下行施压，液压缸自带泄压回程结构，施压完成后可通过泄压阀控制柱塞平稳复位，操作过程中压力输出线性可控，操作人员可根据工件的承压需求灵活调整施加的压力大小，避免压力过大压损工件。设备底部设计有向外延伸的支撑底脚，底脚带有安装固定孔位，可通过膨胀螺栓将设备整体固定在水泥工作台或者钢制工位架上，大幅提升施压作业时的设备稳定性，避免偏载施压时设备出现侧翻晃动的问题。设备的工作台面预留有通用的工件定位安装槽，可搭配不同的压装工装夹具使用，适配不同外形尺寸的工件加工需求，两侧立柱上设计有可调节的工作台高度定位孔，可根据待加工工件的高度快速调整下工作台的安装位置，拓展设备的加工适用范围。整体结构设计充分考虑了小型加工作业场景的实际使用痛点，没有冗余的复杂结构，所有承力部件都经过受力校核，在保证结构强度满足日常施压作业需求的前提下，尽可能压缩了设备的整体外形尺寸，安装时仅需要预留不到两平米的操作空间即可完成布置，日常维护仅需要定期给柱塞部位加注润滑脂、检查液压油液位即可，维护成本极低，非常适合小型加工场景作为常备压力加工设备使用。
