手动台式小型冲压压力机结构设计

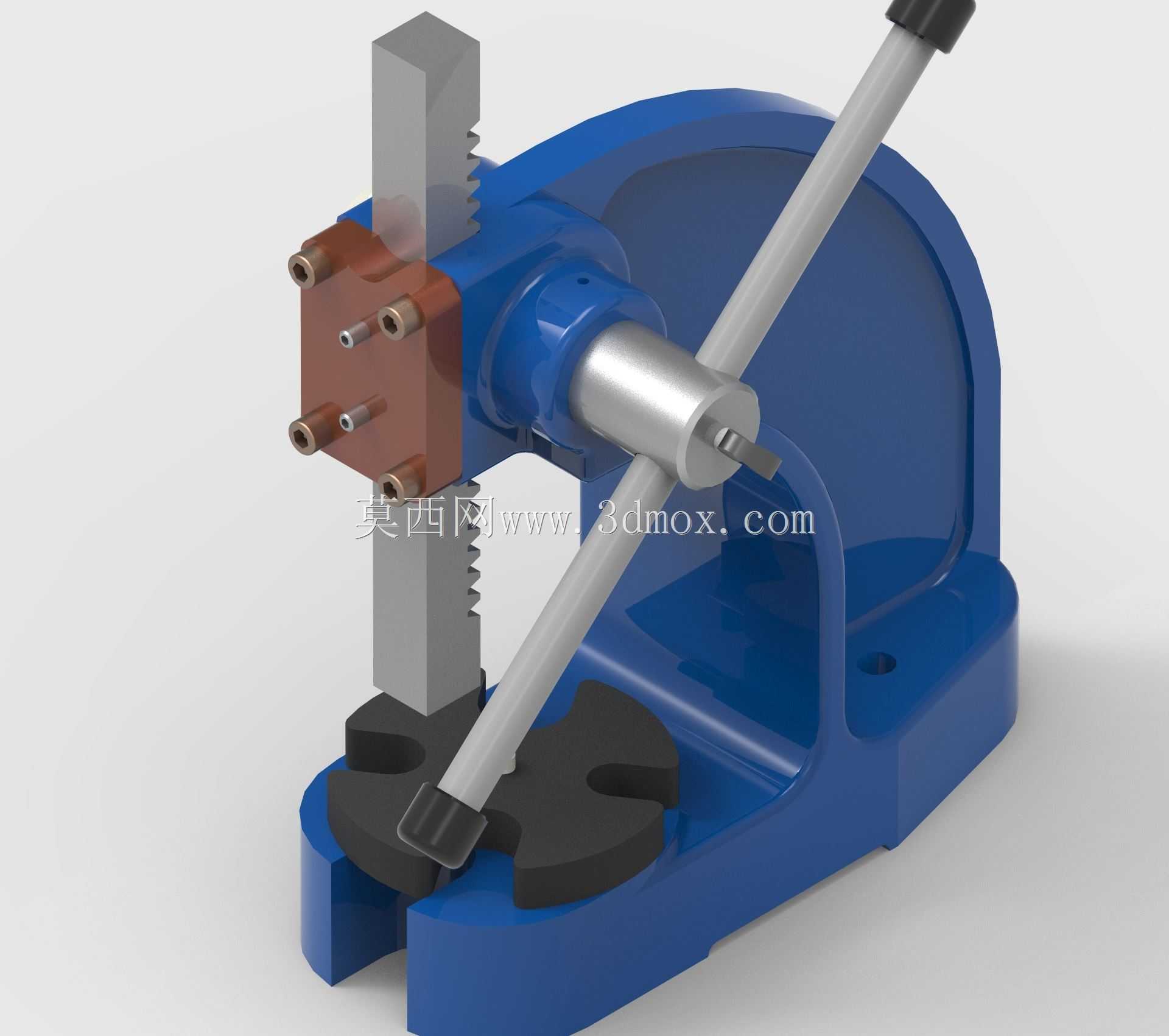

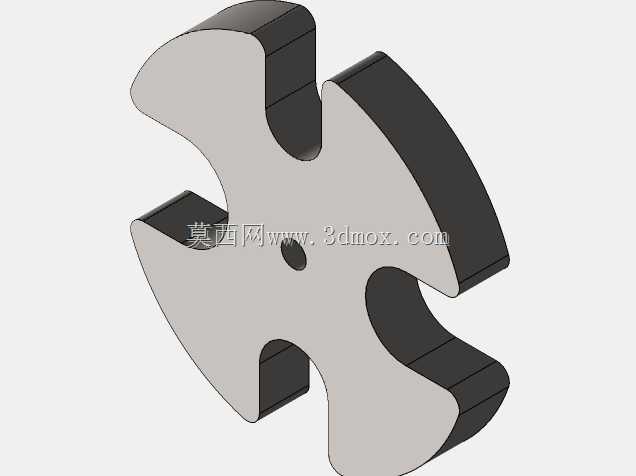

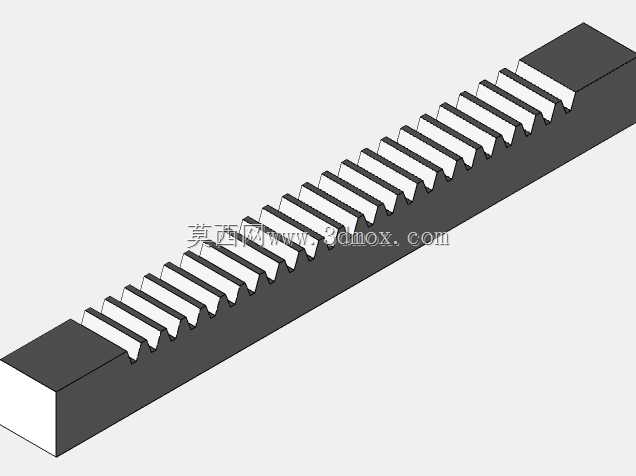

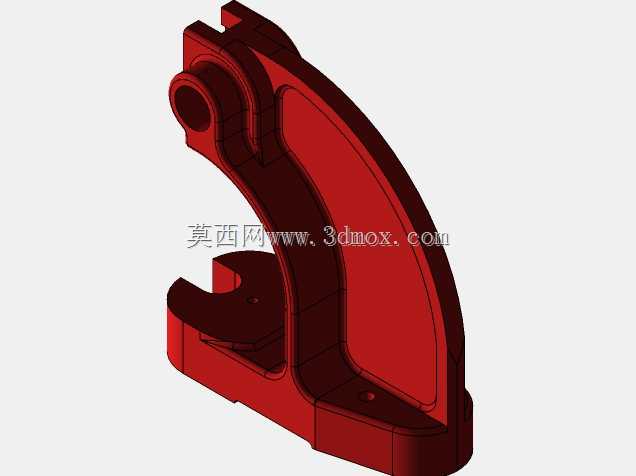

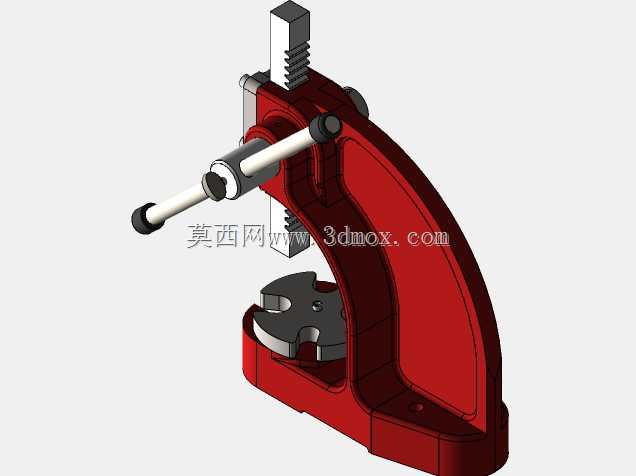

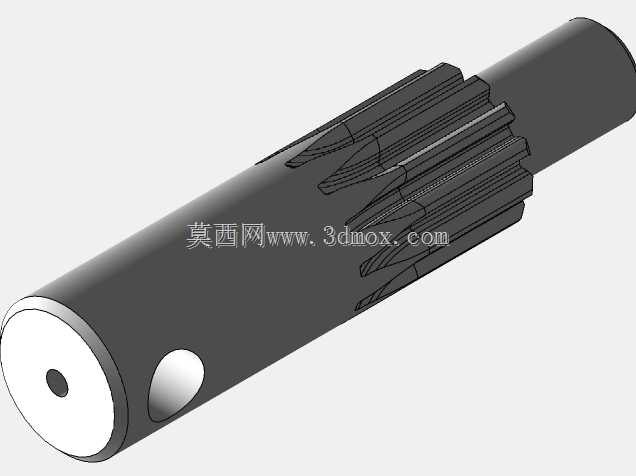

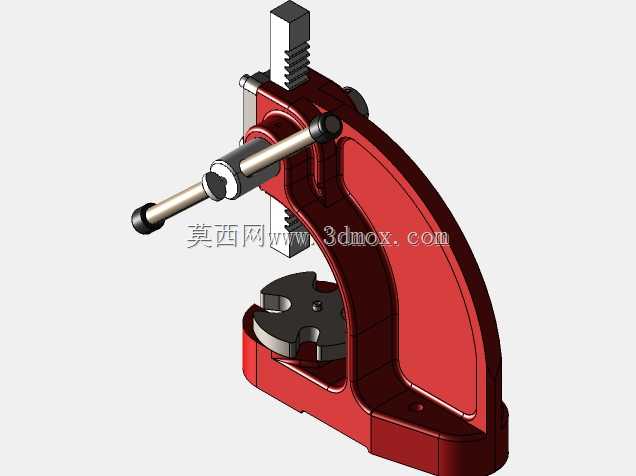

这款手动台式压力机是面向小批量加工、维修装配场景设计的小型施压设备，广泛应用于五金小件冲裁、零部件压装、轴承衬套压入、薄板冲孔打标、样品铆接等作业场景，在小型机加工车间、五金维修门店、教学实训场地、个人DIY工坊都有极高的使用频次，无需外接电源气源即可完成施压作业，对作业场地配套条件要求极低，适配零散、小批量的施压加工需求。设备采用经典的手扳式肘节增力结构，通过长操作杆的杠杆放大效应配合内部传动结构，可在人手施加较小作用力的情况下，在压头端输出数吨级的稳定压力，施压过程平稳无冲击，压头下行行程带有导向限位结构，可根据待加工工件的高度调整压头初始位置，适配不同高度尺寸的工件加工需求。底座采用带开口的圆形工作台设计，工作台面预留的槽位可避让工件下部的凸出结构，也可搭配简易定位夹具完成工件的快速装夹定位，保证施压位置的精准度，避免压偏导致的工件报废或设备损伤。机身采用一体式弧形铸造结构设计，在保证整体结构刚性的前提下，通过弧形的筋板结构优化应力分布，避免长期施压作业时机身出现形变开裂，同时紧凑的弧形结构大幅缩小了设备的整体占地尺寸，可直接放置在常规工作台面上使用，无需专门的安装基础。压头导向部分采用方轨导向结构，相比圆形导柱具备更好的抗扭转性能，压头下行过程中不会出现转动偏移，保证施压作用力始终垂直于工作台面，适配对压装垂直度有要求的精密零部件装配作业。操作杆采用防滑握把设计，长力臂的设计让操作人员无需施加过大的扳动力即可完成满负载施压，作业过程省力顺畅，设备整体的安装边界紧凑，整体占地尺寸不足半平米，工作台高度适配常规站姿作业的操作高度，长时间作业也不易产生疲劳。设备的所有传动部件都预留了润滑注油位置，日常维护仅需定期在齿条、转轴位置加注润滑脂即可保证长期顺畅运行，故障率极低，非常适合无专业设备维护人员的小型作业场景使用。
