专业舞台摇头图案效果灯具三维结构

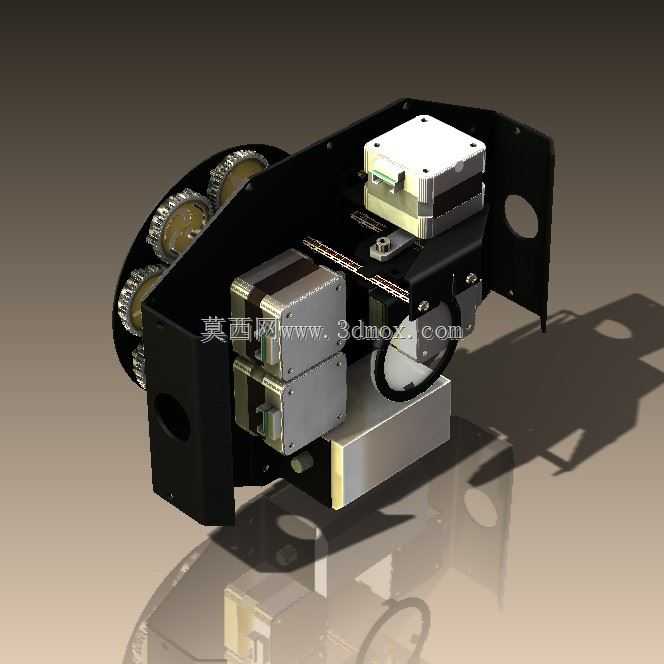

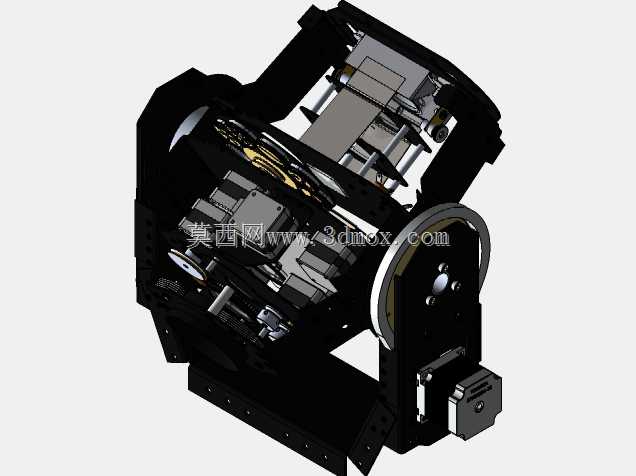

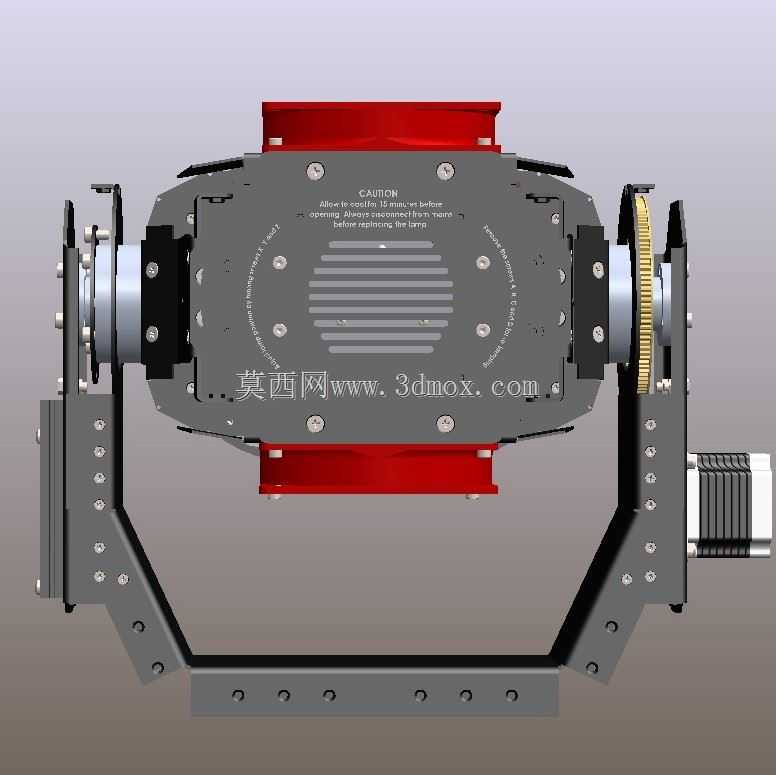

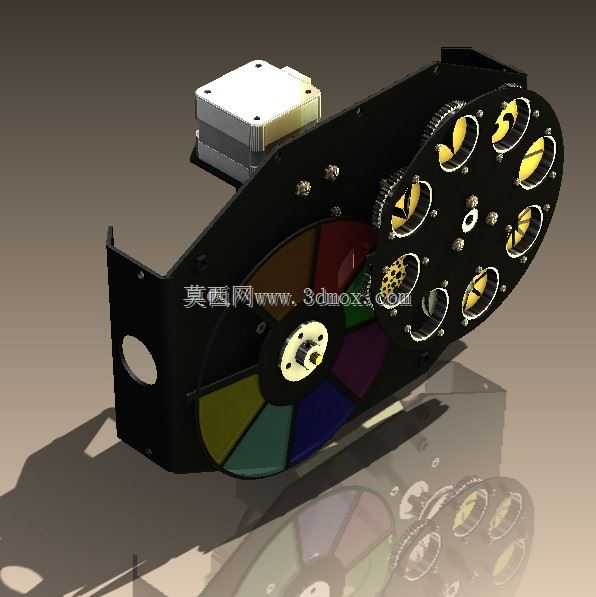

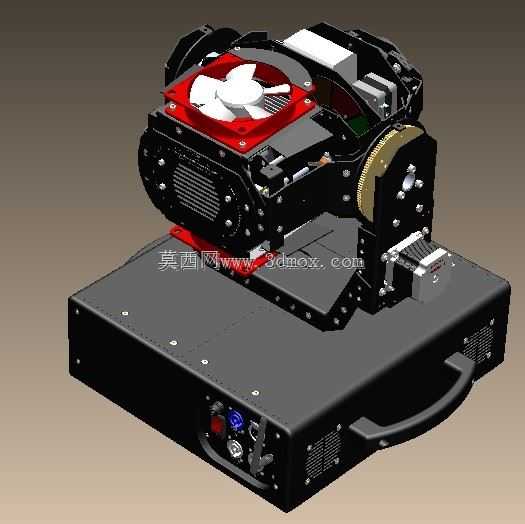

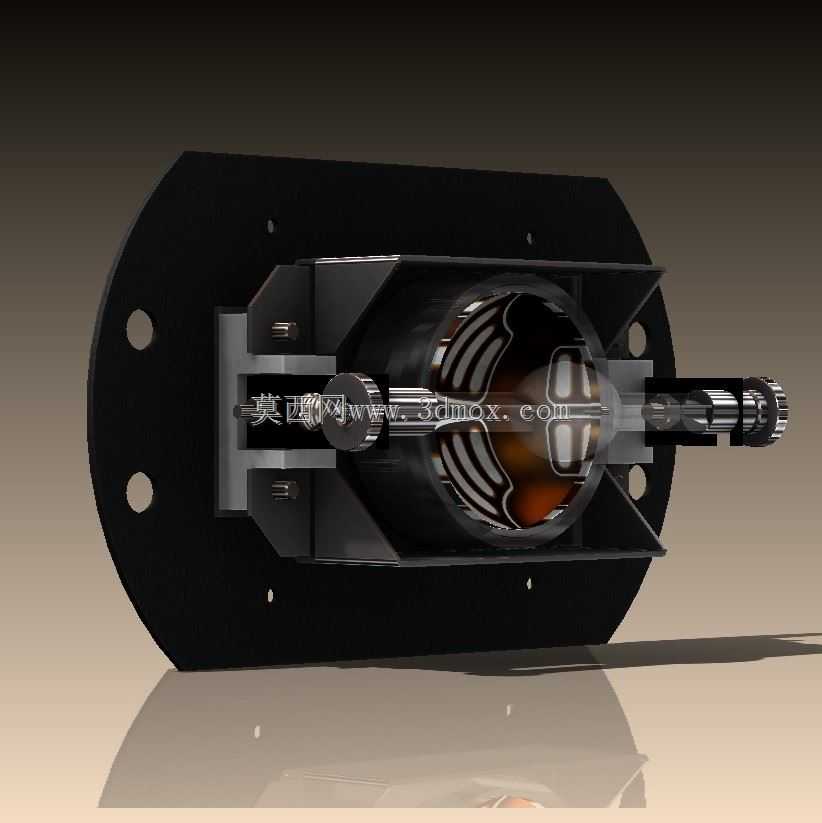

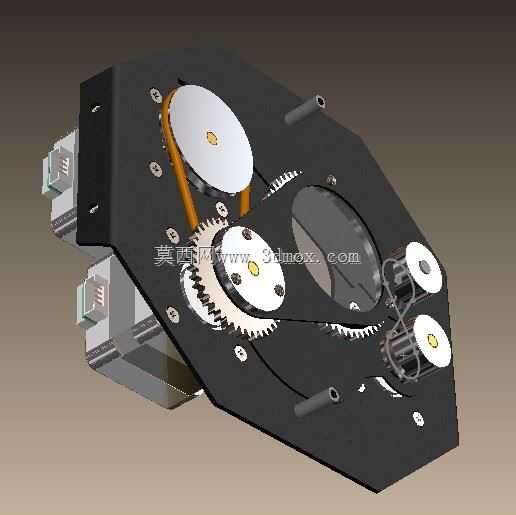

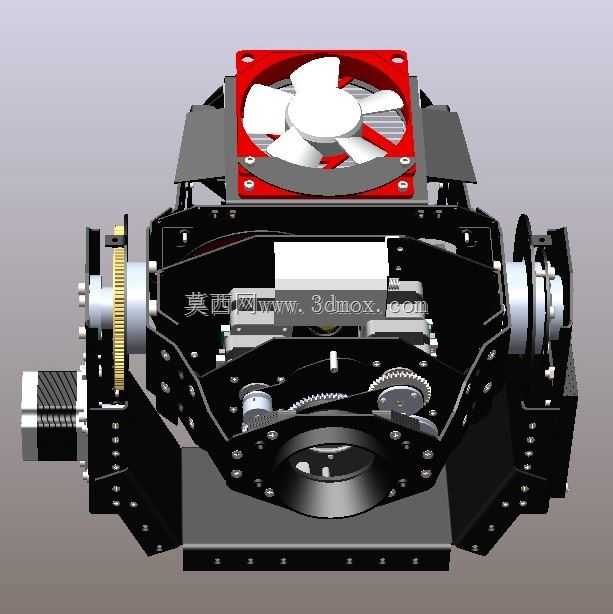

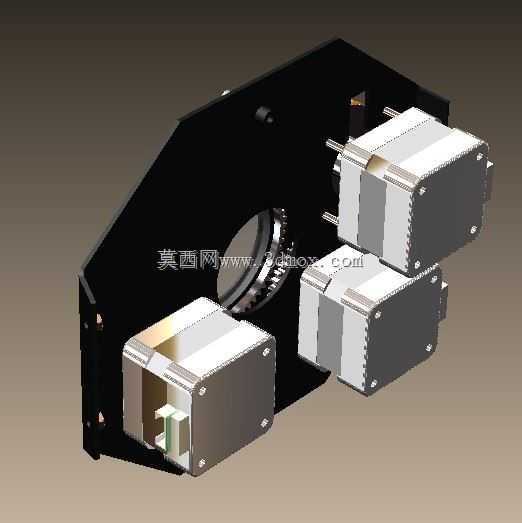

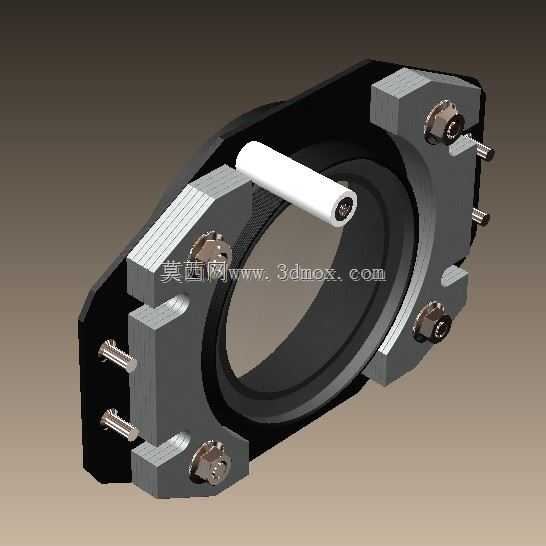

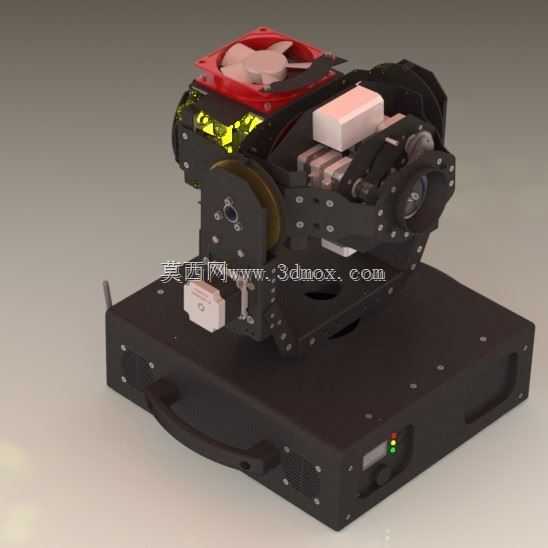

这款摇头舞台灯具主要应用于室内外专业演出、剧场剧院、livehouse演艺空间、商业发布会、酒吧夜店、婚庆典礼等专业演艺场景，是专业灯光系统里的核心效果输出设备，能够为现场提供动态可变的定向光束、图案投射、色彩变换等灯光效果，配合现场音响、舞美装置完成整体氛围的塑造，满足不同演出场景下的灯光调度需求，可通过控台信号实现多灯具联动编程，完成复杂的灯光秀编排。该设备整体采用分体式结构设计，下部为一体化承载底座，内置供电模块、信号处理模块与水平旋转驱动机构，底座两侧设置内嵌式提手结构，方便现场演出时的快速转场搬运，底座正面设置状态指示灯与信号接口，可快速接入DMX灯光控台系统，底座的安装边界预留了标准桁架锁扣安装位，既可以直接放置在平整地面使用，也可以通过配套锁件快速固定在舞台桁架、灯架上，适配不同的安装高度与投射角度需求。上部灯头部分采用双轴俯仰旋转结构，可实现水平方向360度连续旋转、垂直方向大角度俯仰调节，能够覆盖现场绝大多数的投射区域，灯头内部集成了多组功能模组：前端为成像物镜组，负责将内部图案、色彩清晰投射到指定区域；中部设置可切换图案轮、色轮组件，通过步进电机驱动实现不同图案、色彩的快速切换，可输出GOBO图案投射、混色染色等不同效果；后端设置高效散热模组，搭配轴流风扇与导热结构，能够将光源工作产生的热量快速导出，保障设备长时间连续工作的稳定性，避免高温导致的光衰、元器件损坏问题。在设计思路上，该结构充分考虑了演艺设备的高频移动、快速拆装需求，整体外壳采用高强度轻量化钣金拼接结构，通过标准化紧固件连接，既保证了整体结构强度，能够承受演出过程中高速摇头的动态载荷，又尽可能控制了整体重量，降低搬运与桁架承载压力；内部走线全部采用拖链防护结构，避免旋转过程中线路磨损导致的故障；各功能模组采用模块化设计，不同功能单元可单独拆卸更换，降低现场演出时的故障维修成本，出现问题时可快速替换备用模组，不影响演出正常进行。设备的旋转关节处采用高精度轴承配合消隙齿轮结构，保证摇头动作顺滑无卡顿，定位精准，在编程预设点位时不会出现偏移、抖动问题，保障灯光效果的精准呈现。
