带滚滤台的机床切削液过滤垫圈装置

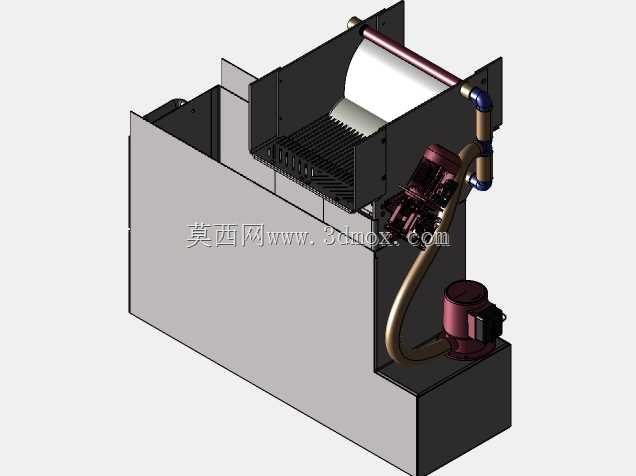

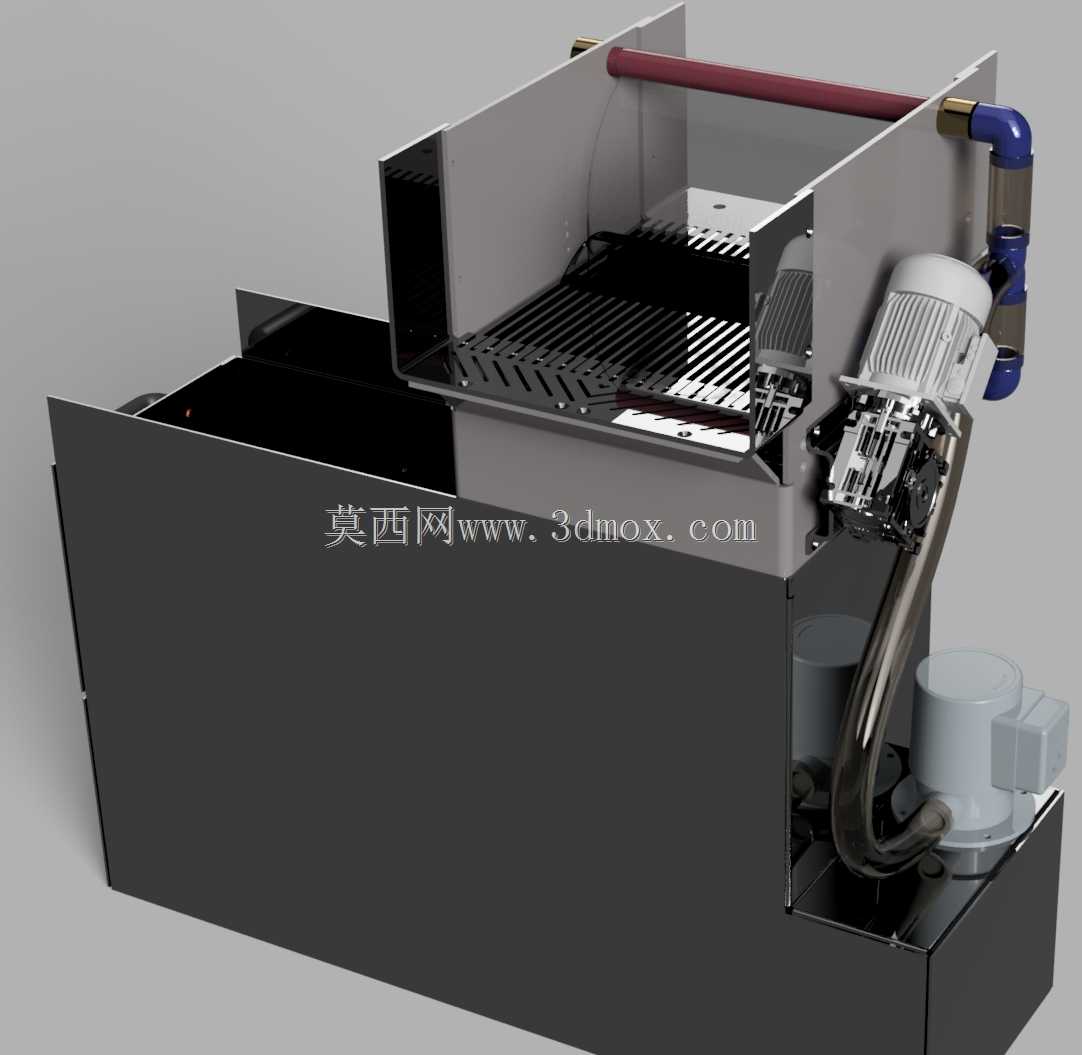

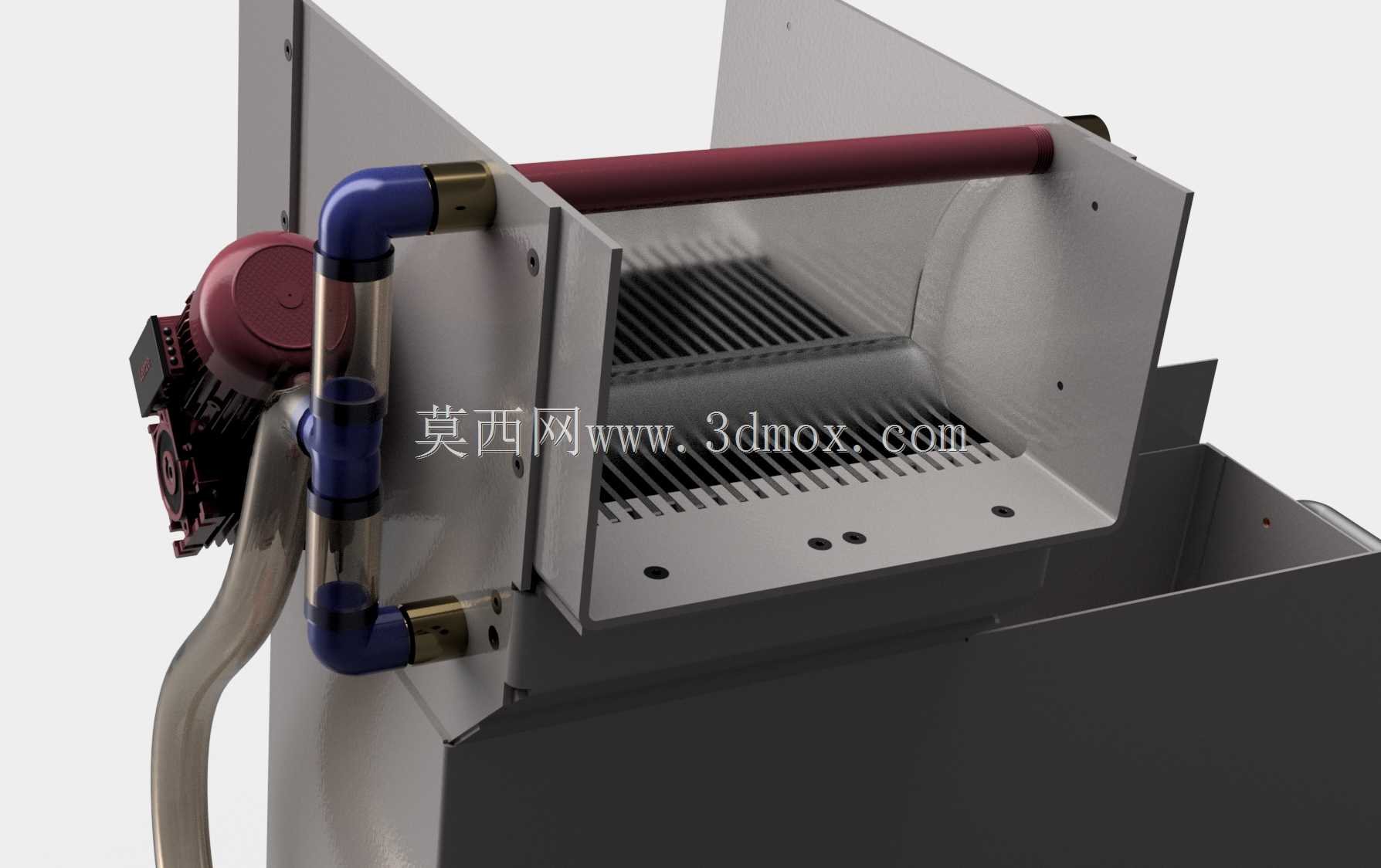

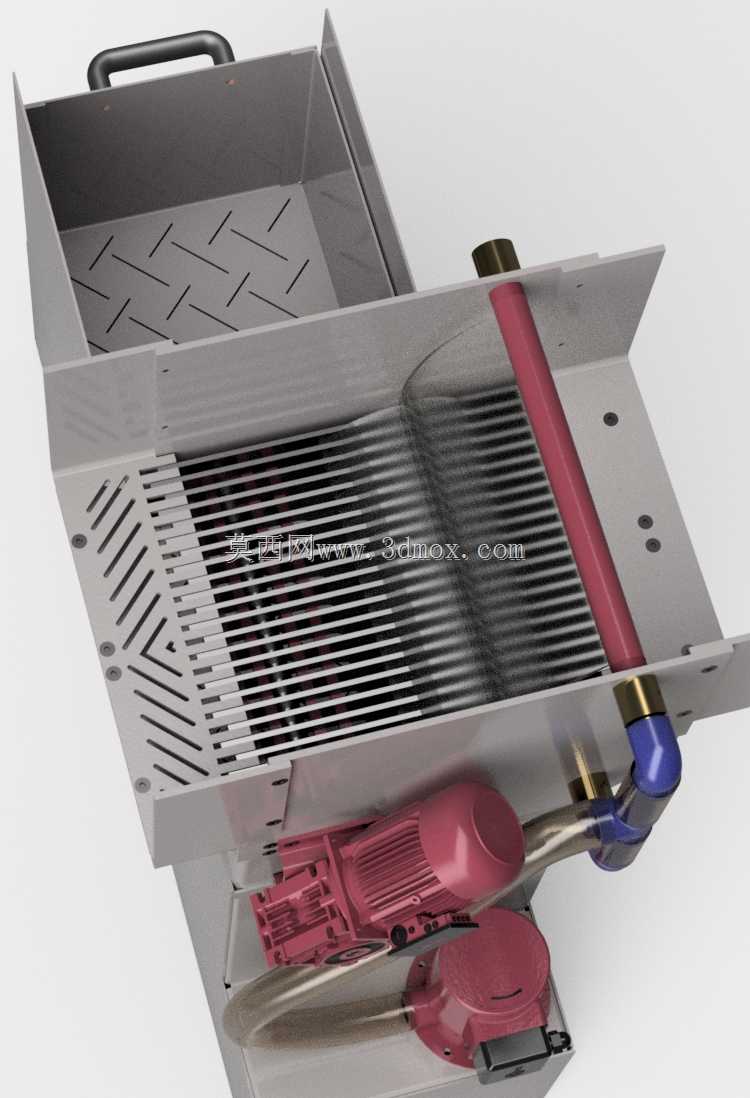

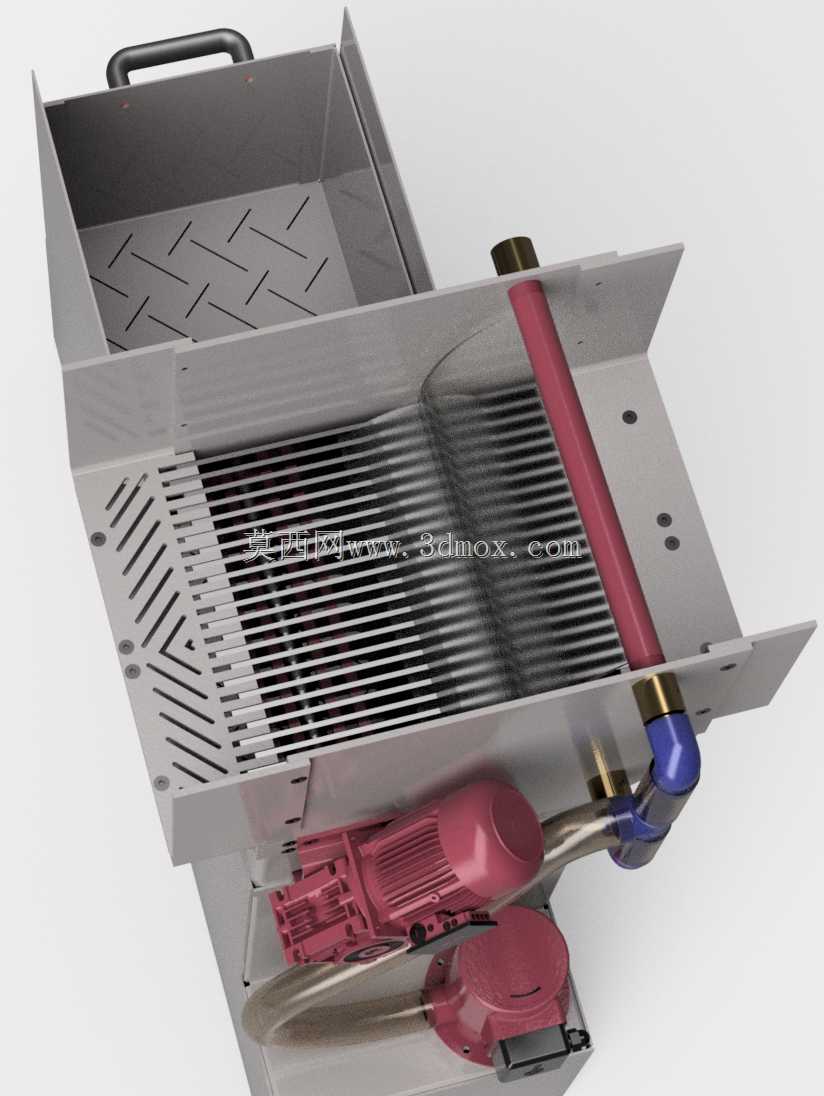

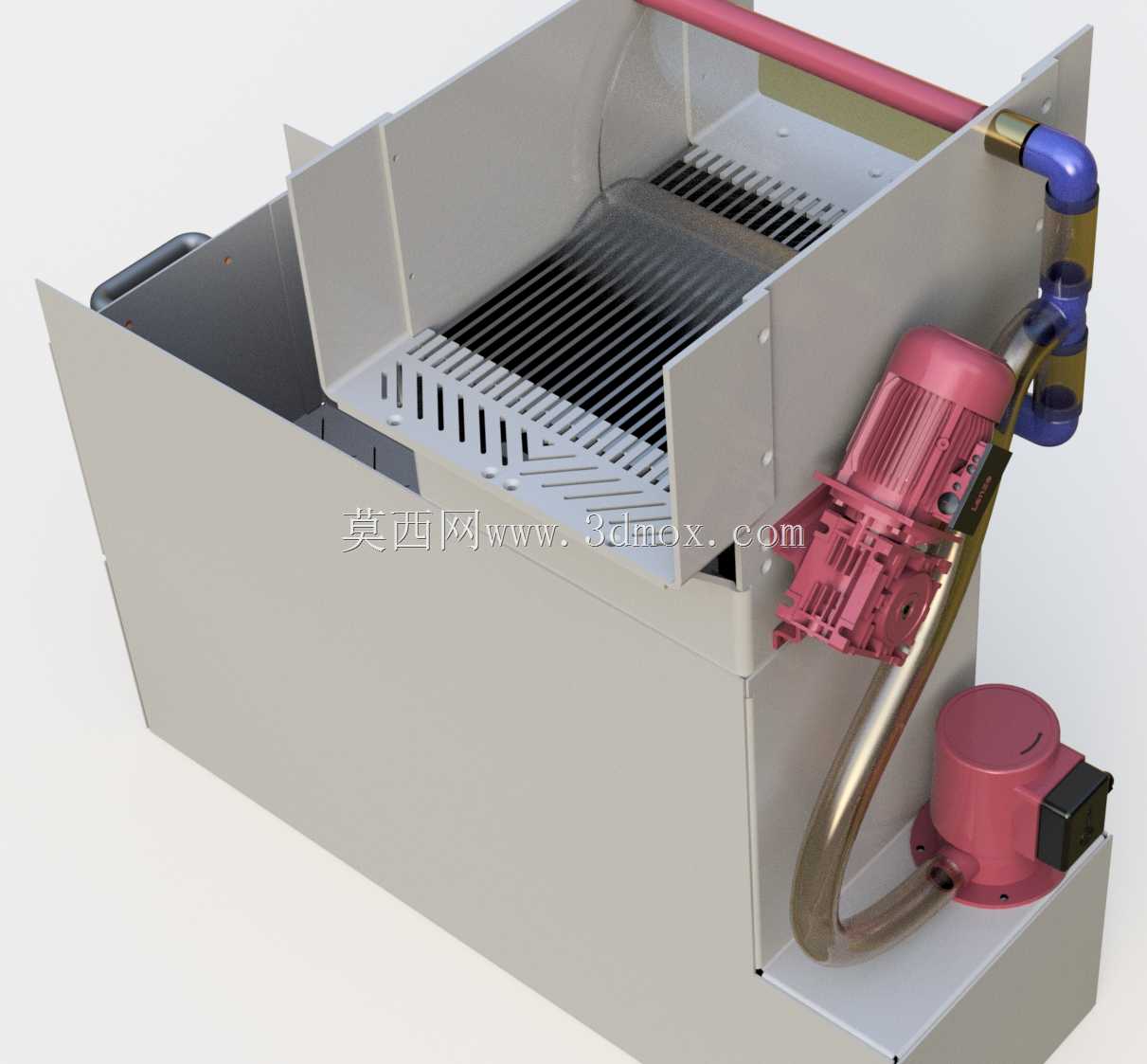

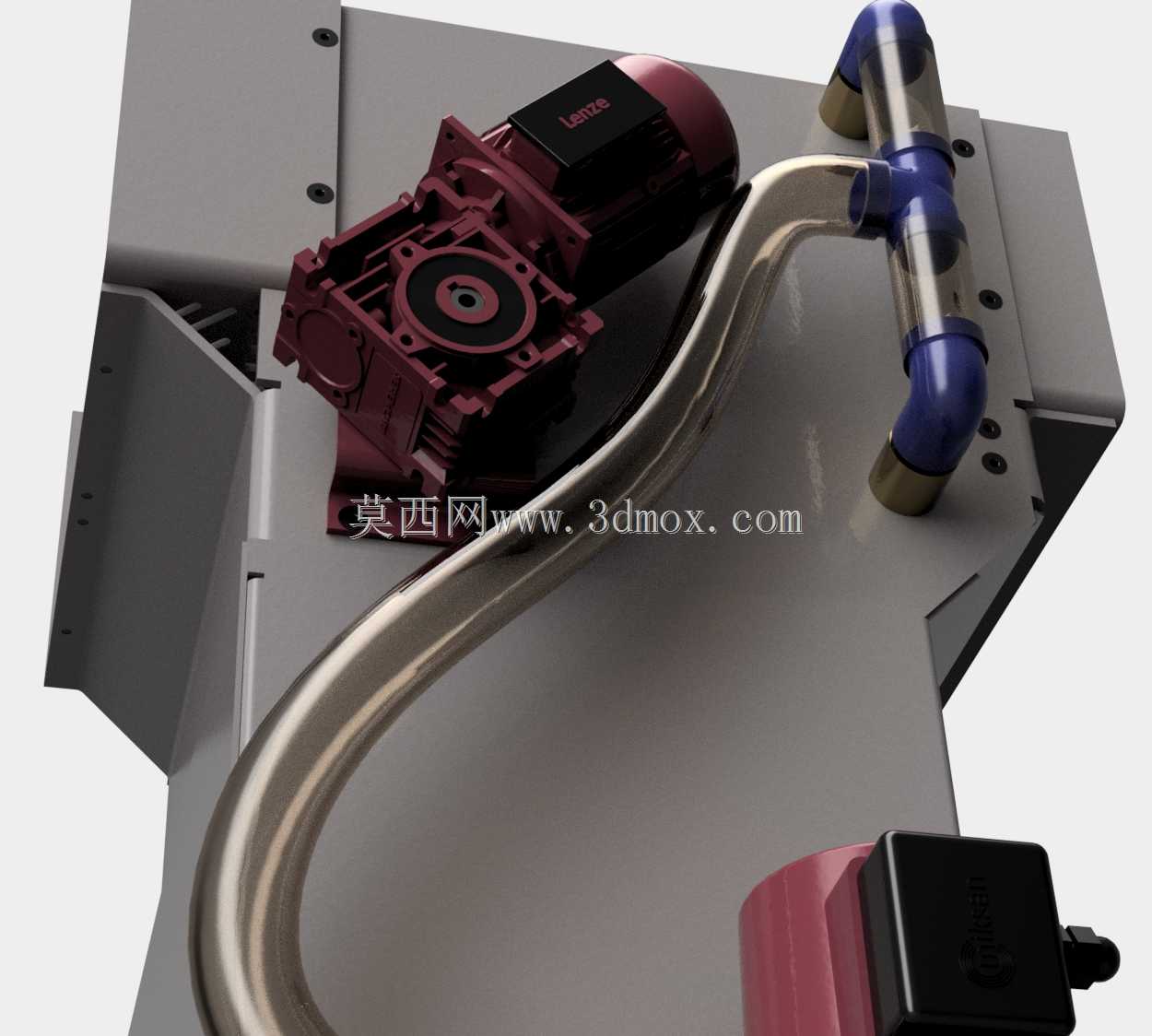

该装置主要应用于金属切削加工车间的机床切削液循环处理场景，在锯切、铣削、磨削等产生大量金属切屑的加工工序中，承担切削液与切屑的分离过滤功能，可配套带式运输机、切屑给料机构使用，将加工过程中混入切屑的脏污切削液进行分级过滤，让净化后的切削液能够重新回流至机床加工区域重复使用，大幅降低切削液的更换频次，同时避免切屑随切削液进入机床管路造成喷嘴堵塞、泵体磨损等问题，有效延长机床冷却系统的使用寿命。装置整体采用箱式集成结构设计，主体储液槽采用钣金折弯焊接成型，槽体上部设置倾斜布置的滚动态过滤台，过滤台面上排布等间距的栅格缝隙，可先将大体积的团状切屑、长条切屑拦截在台面上，细小切屑随切削液透过滤栅进入下部的二次过滤区域，栅格采用倾斜排布的设计思路，可让拦截下来的切屑在自身重力以及切削液流动的带动下，顺着倾斜台面滑落至排屑区域，无需额外设置复杂的刮屑机构即可实现切屑的自动归集。装置侧边集成安装有输送泵组与管路系统，泵组通过金属管路与储液槽下部的净液腔连通，管路转角处采用弯头连接减少流阻，泵体输出端可直接对接机床的冷却管路，为加工工位提供压力稳定的洁净切削液。在安装边界上，装置整体为长方体落地式结构，底部预留有叉车孔位方便车间内转运移位，侧边的泵组与管路均未超出槽体的最大外轮廓宽度，可直接放置在机床排屑口的下方位置，无需对原有车间地面进行大规模改造，安装时仅需对接机床排屑口与出液管路即可投入使用，适配多数中小型金属切削机床的配套安装需求。装置的滚动态过滤台采用可拆卸式的固定结构，后期维护时可直接将滤栅组件从槽体上部抽出，清理缝隙中卡滞的细小切屑，维护操作便捷，无需拆解整体管路结构。
