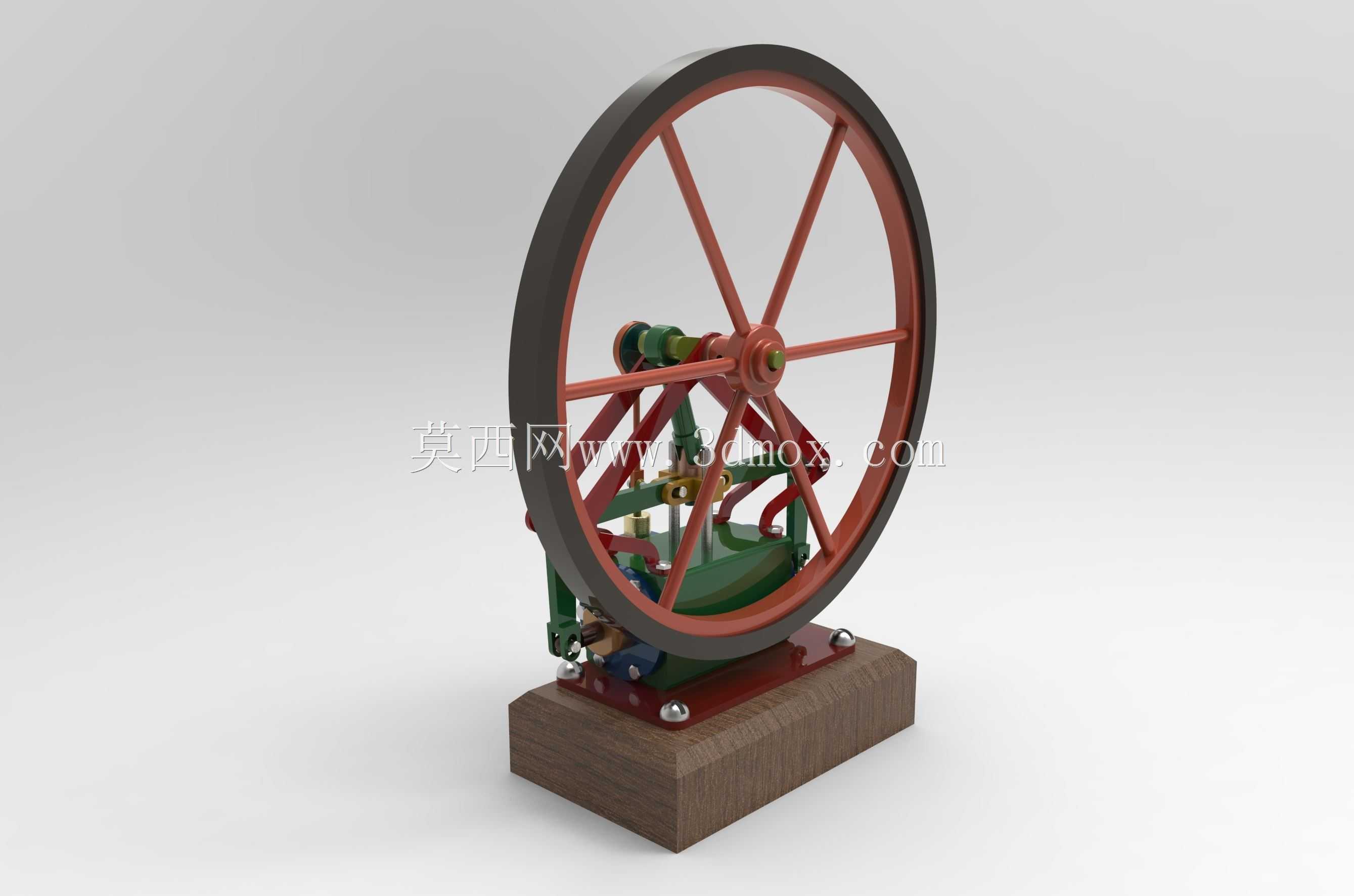

双活塞单缸实验蒸汽机结构设计

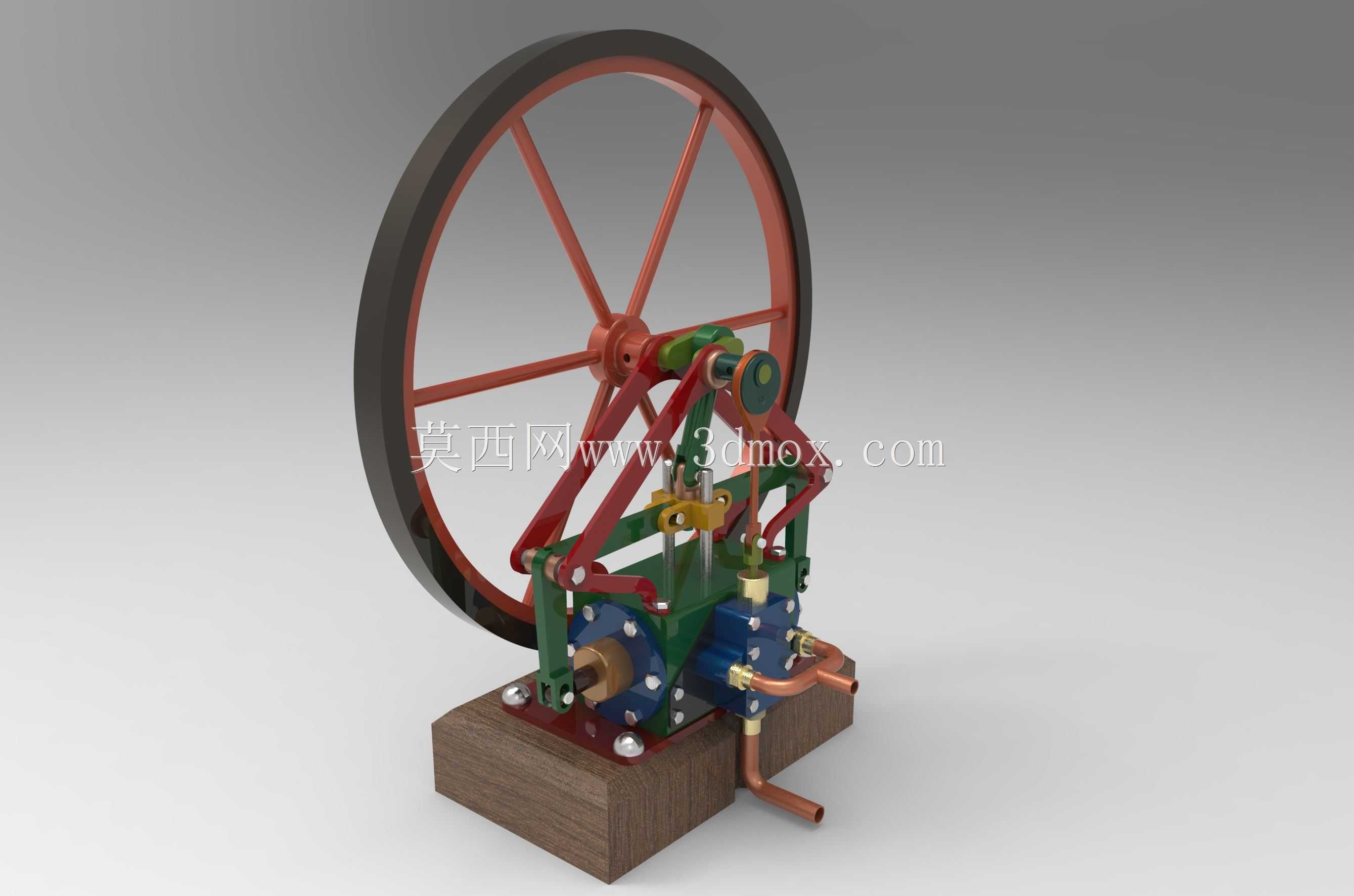

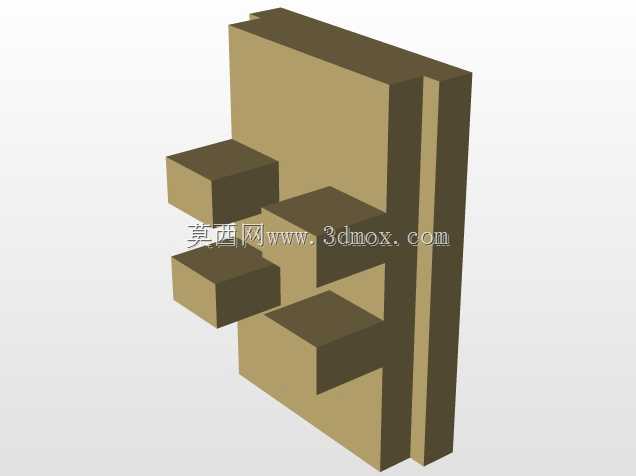

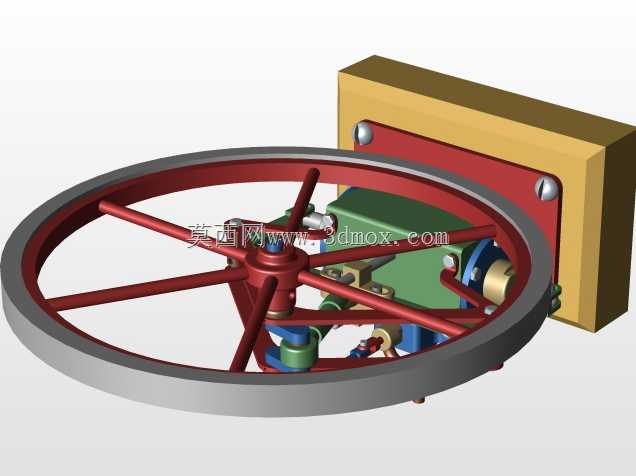

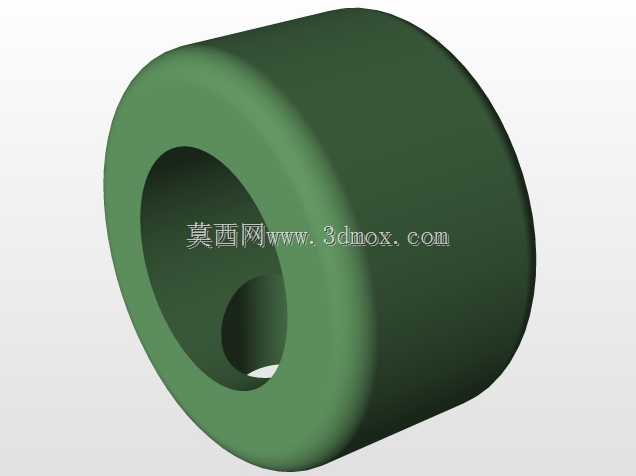

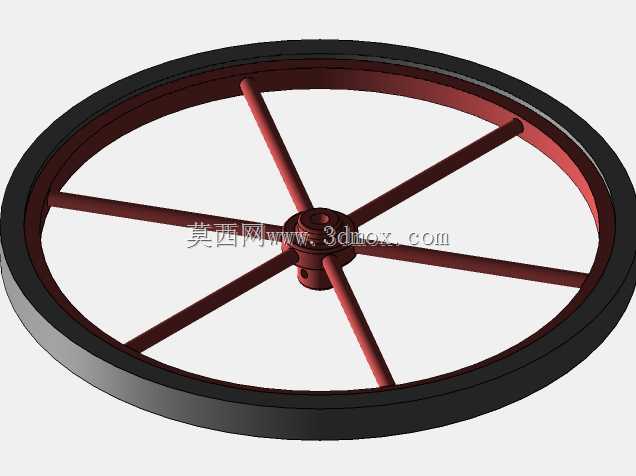

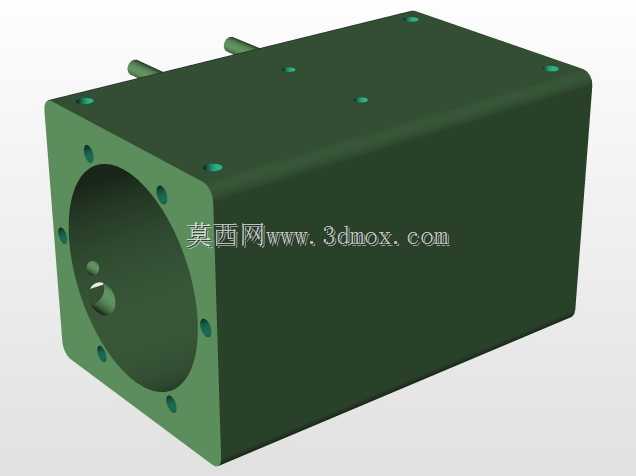

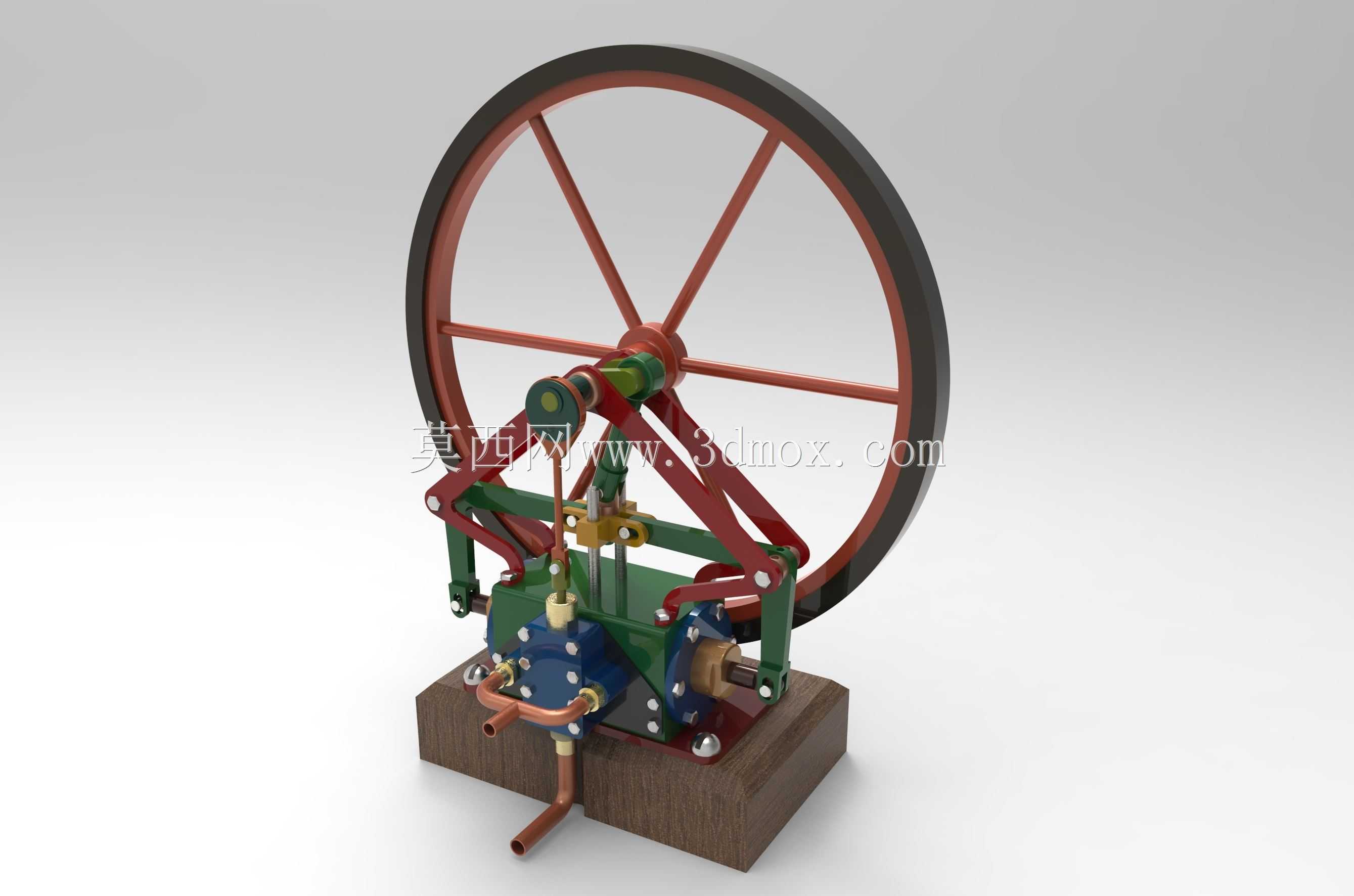

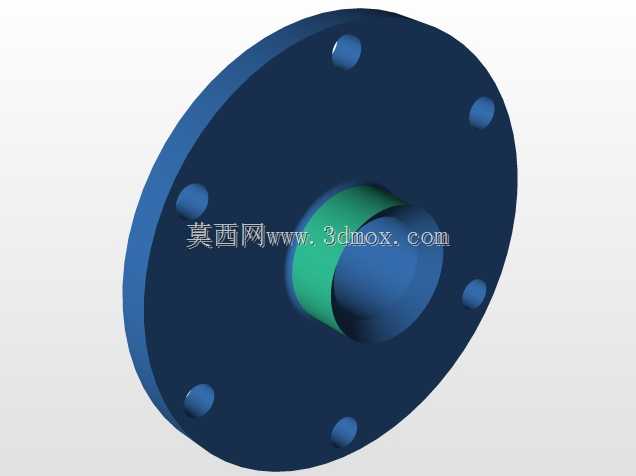

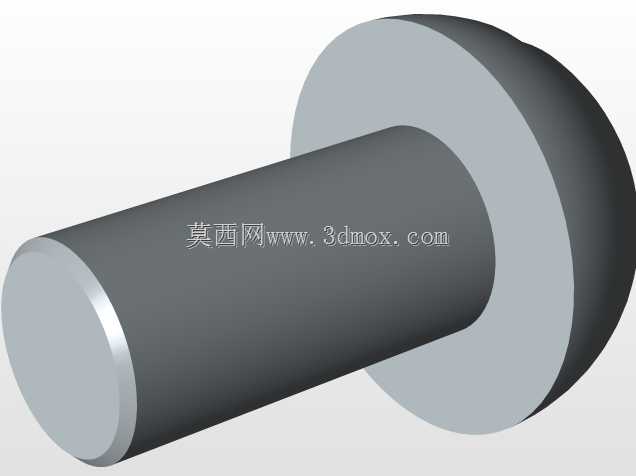

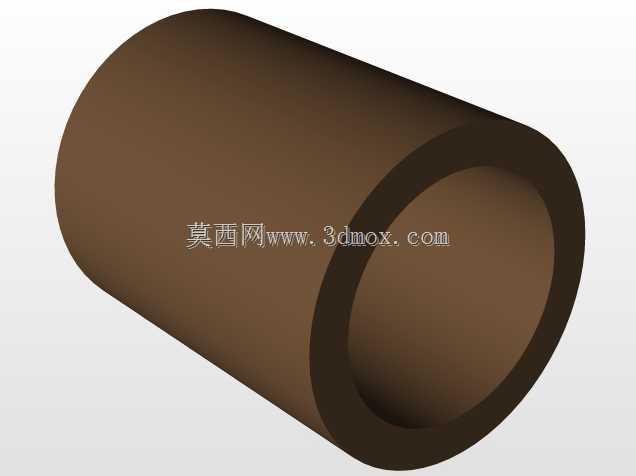

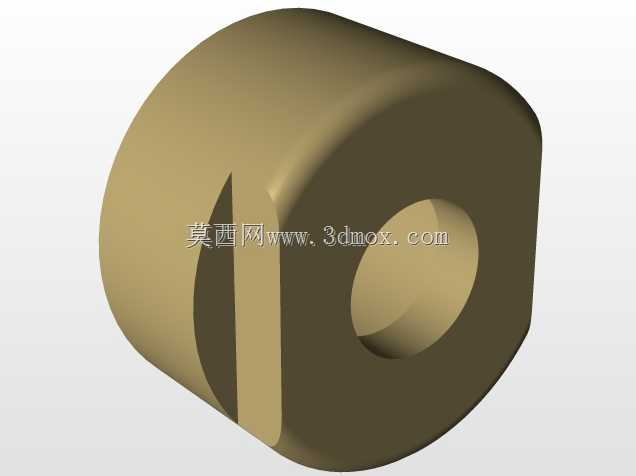

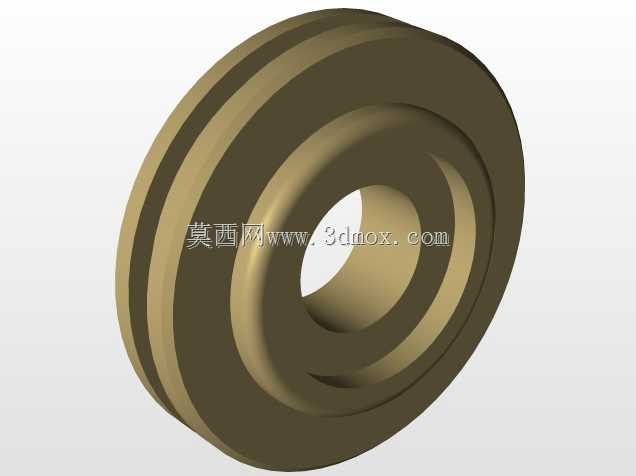

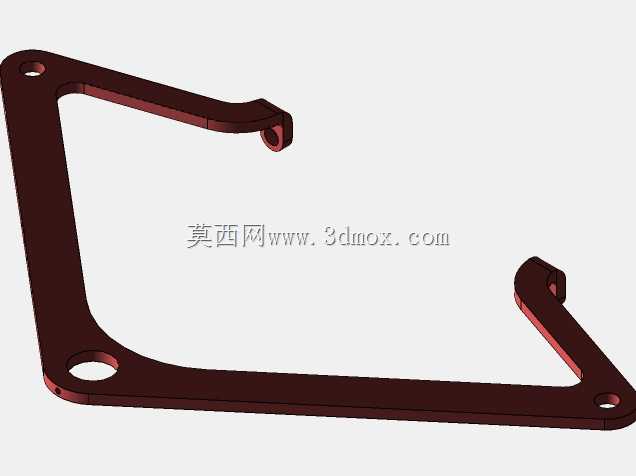

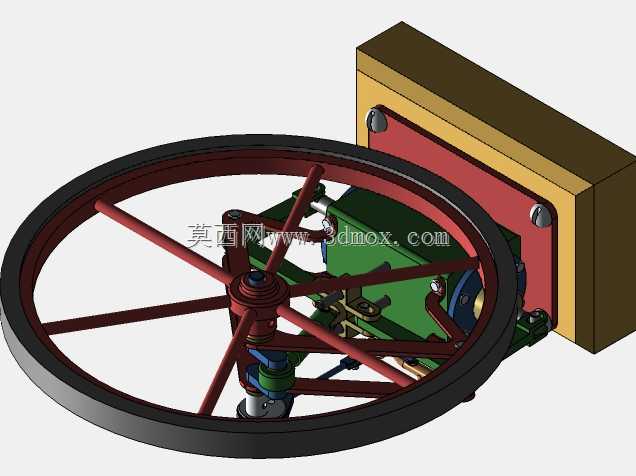

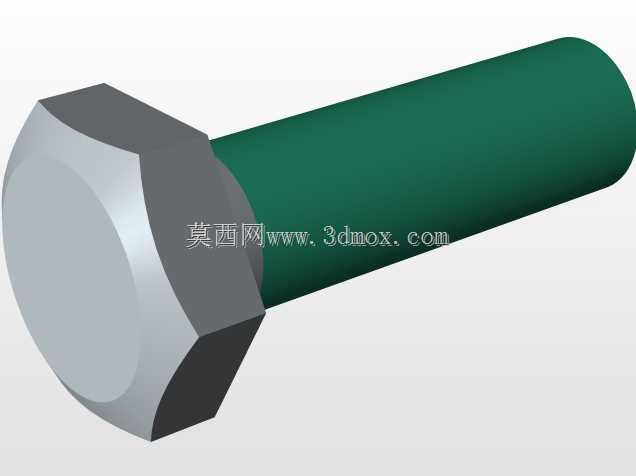

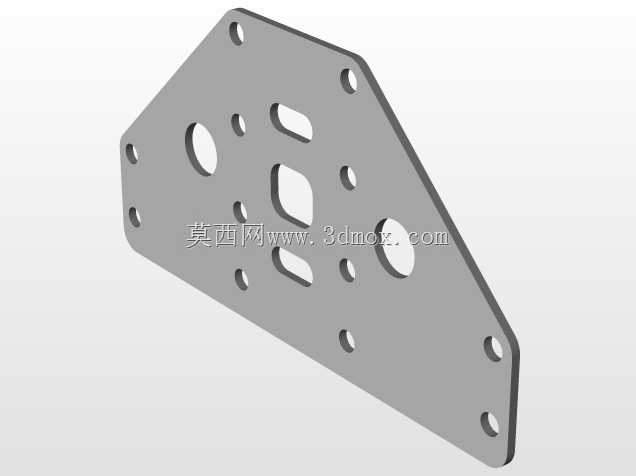

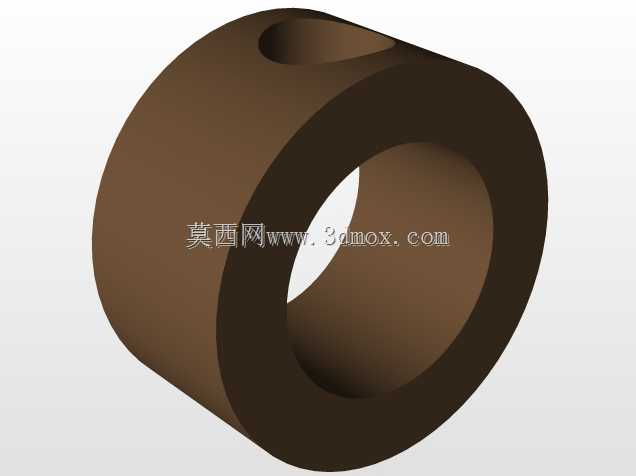

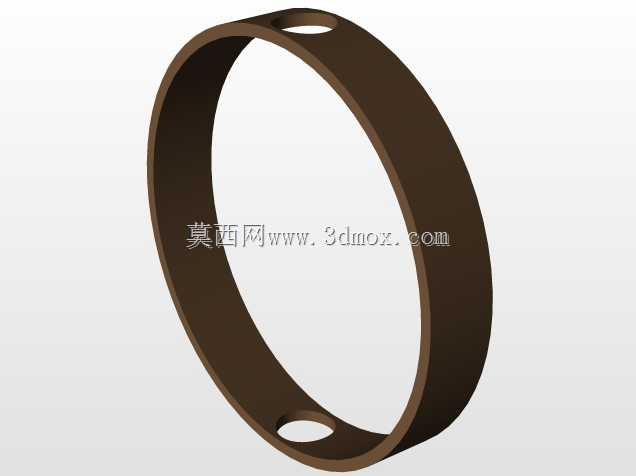

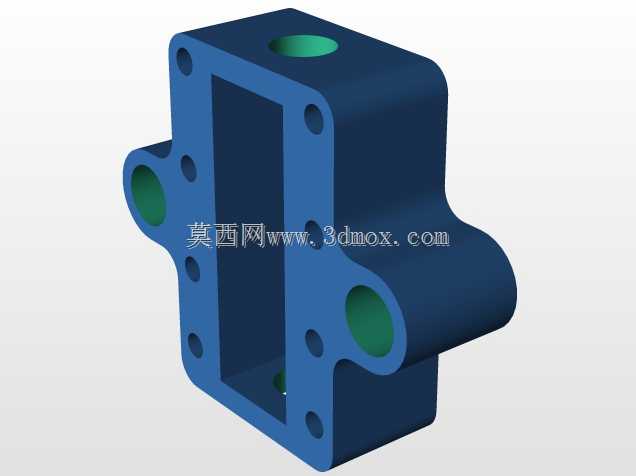

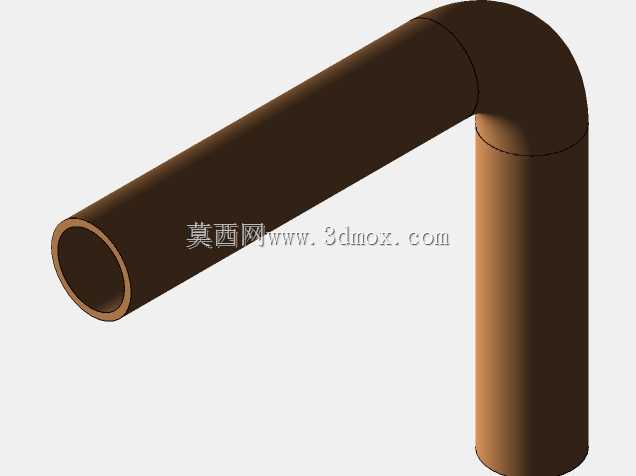

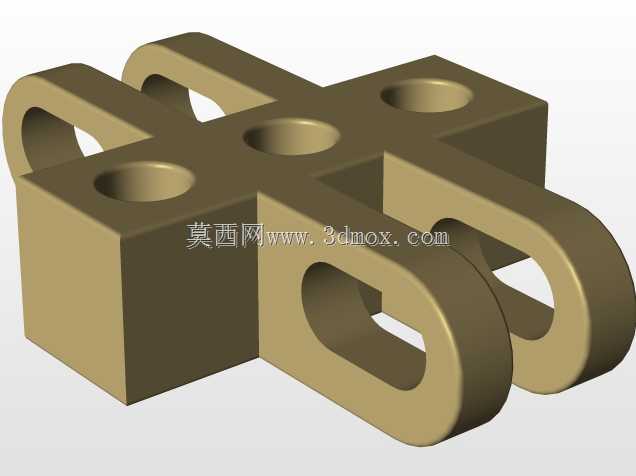

这款双活塞单缸实验蒸汽机，主要面向教学演示、动力原理科普以及小型复古动力装置改装场景使用，能够直观展示往复式蒸汽动力的完整做功循环，帮助学习者清晰理解热能向机械能转换的全过程，也可作为小型蒸汽动力爱好者的改装原型，适配微型车船模型、复古动力摆件的动力输出需求。设备核心采用单缸配双活塞的结构布局，相比传统单活塞单缸结构，能够在同等缸体容积下提升做功行程的连续性，减少动力输出的脉冲波动，搭配大直径辐条式飞轮，依靠飞轮的转动惯量储存做功冲程的能量，带动活塞完成进汽、排汽的非做功行程，保障整机运转的平稳性。整套机构通过对称布置的连杆结构将双活塞的往复直线运动转换为飞轮的旋转运动，配气机构与活塞运动做联动设计，能够随曲轴转动自动完成进汽、膨胀做功、排汽的配气循环，无需额外增设独立的配气控制组件，简化了整机结构的同时提升了运行可靠性。设计过程中优先考虑了实验场景的拆装便捷性，缸体、连杆、飞轮支架均采用模块化装配设计，各部件通过标准紧固件连接，可快速拆解展示内部的活塞腔、配气通路、曲柄连接结构，方便教学过程中逐一讲解各部件的功能与配合关系。整机底部设置方形实木安装基座，基座预留了四个安装固定孔位，可直接固定在实验台架或者动力搭载平台上，基座上方的动力主体部分重心与基座中心重合，运转时不会出现偏载晃动的问题。整机的横向安装边界以飞轮最外侧为限，纵向边界不超出基座的前后边缘，高度方向从基座底面到飞轮顶端的尺寸适配常规实验台的展示高度，不会遮挡周边其他实验装置。缸体部分采用集成式流道设计，进汽口、排汽口均设置在缸体侧下方，方便外接蒸汽管路与冷凝回收管路，活塞与缸壁之间预留了合理的配合间隙，既保证运动过程无卡滞，也能减少工作过程中的蒸汽泄漏，提升动力转换效率。两侧的连杆传动组件做对称等长设计，运动过程中两侧活塞的受力均匀，不会出现偏磨缸壁的问题，飞轮采用轮缘加厚设计，在控制整体重量的前提下最大化转动惯量，进一步降低运转过程中的转速波动，让动力输出更加平顺。
