Nema17规格4:1减速比步进行星齿轮箱

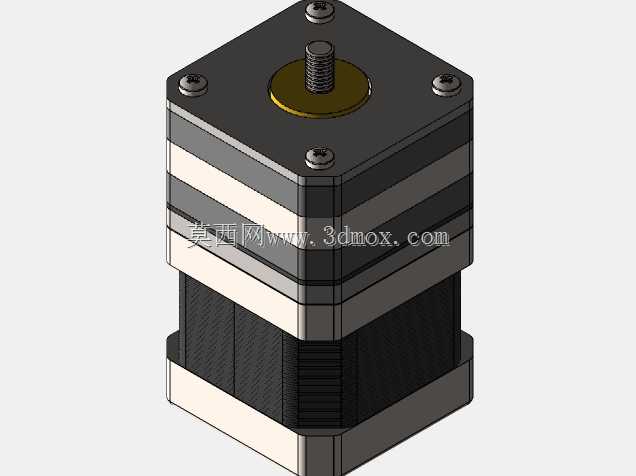

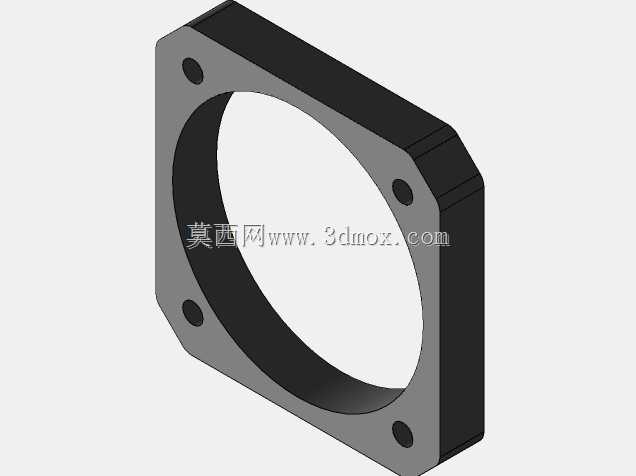

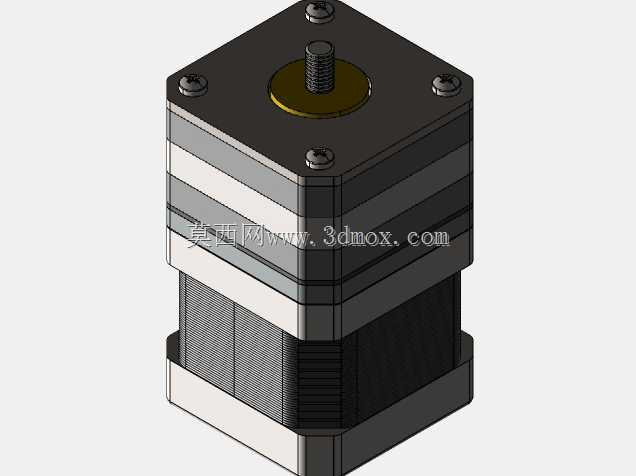

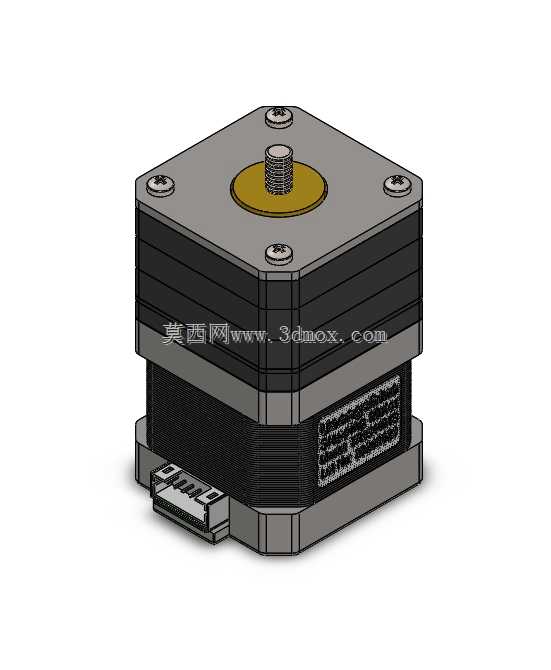

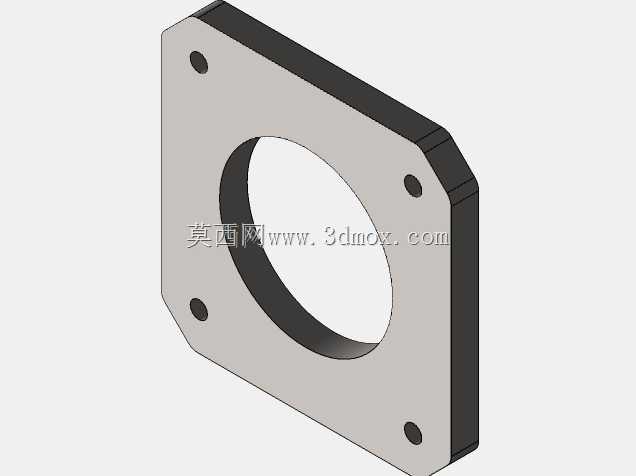

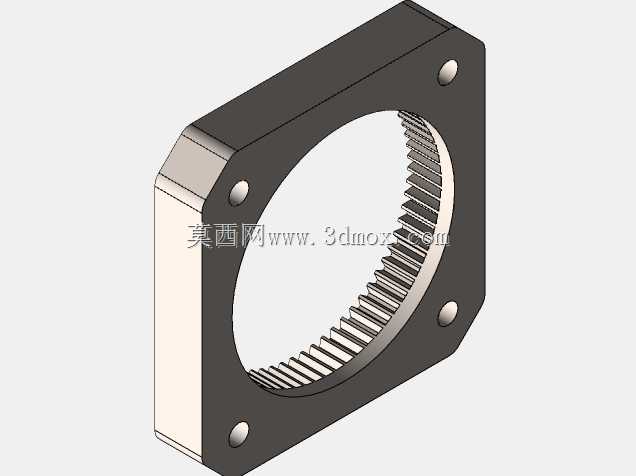

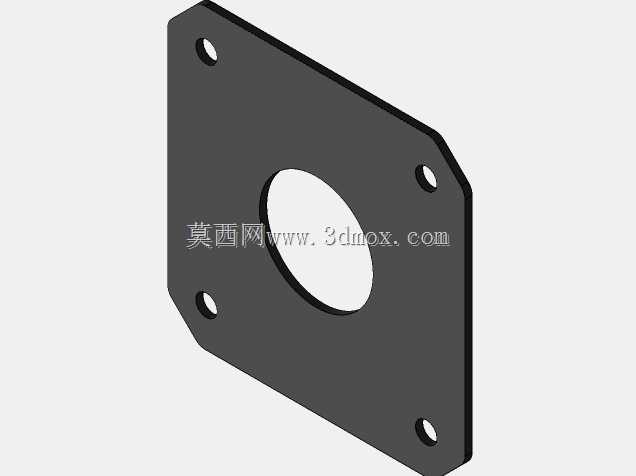

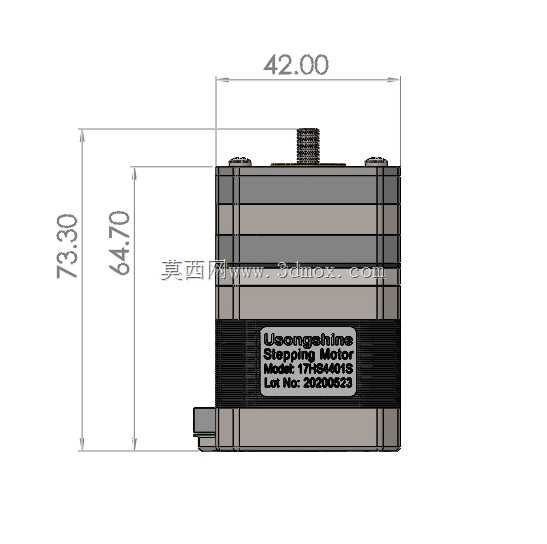

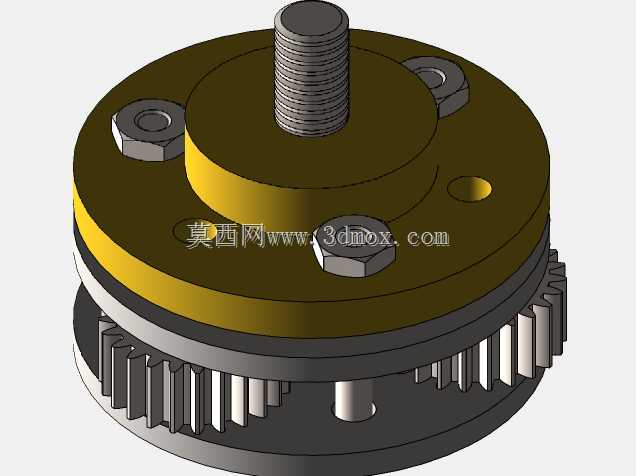

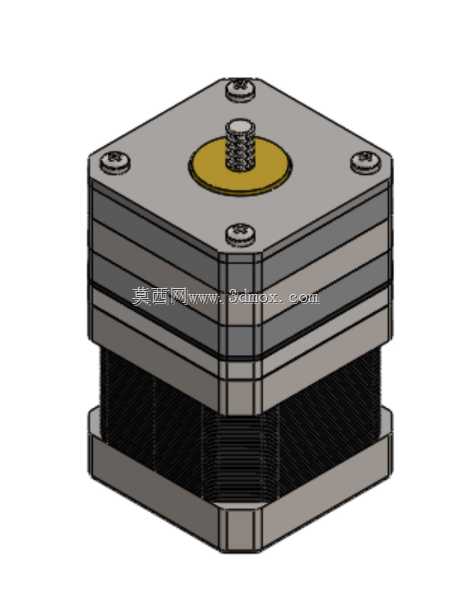

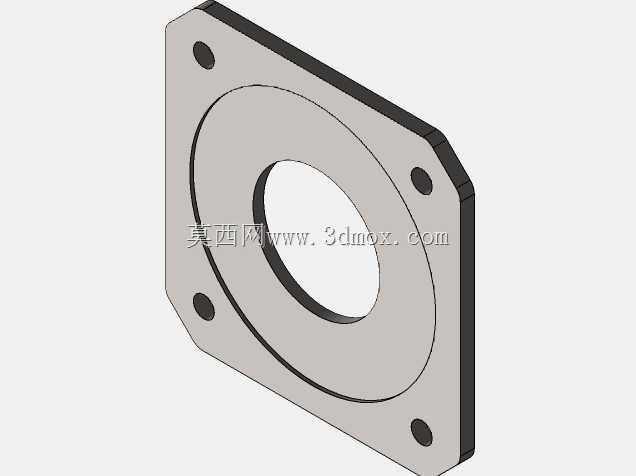

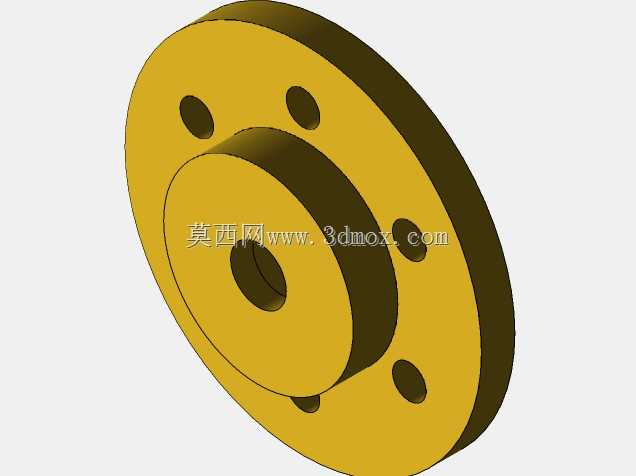

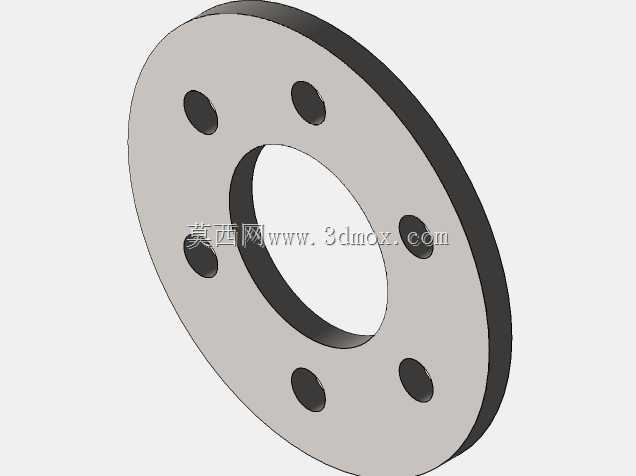

这款行星齿轮箱适配Nema17规格步进电机，采用4:1固定减速比设计，是小型自动化传动场景中常用的动力匹配部件，广泛应用于桌面级3D打印机进给轴、小型数控雕刻机Z轴升降、桌面机械臂关节驱动、自动化点胶设备位移平台、小型传送带模组等对安装空间有严格限制、同时需要提升输出扭矩的工况中。在实际使用场景里，常规Nema17步进电机在低转速区间扭矩输出不足，直接驱动负载时容易出现丢步、运转抖动的问题，搭配这款行星齿轮箱后，可将步进电机的输出扭矩放大四倍左右，同时将输出转速降低至原电机的四分之一，既能够满足小负载精密传动的扭矩需求，又能优化步进电机的低速运转平稳性，降低设备运行时的振动与噪音。从设计思路来看，这款齿轮箱采用行星轮系结构，以内齿圈固定、太阳轮连接电机输入轴、行星架作为输出端的经典传动布局，在有限的立方体安装空间内最大化利用内部容积布置传动齿轮，保证传动刚性的同时尽可能压缩轴向尺寸，让整体组件的安装适配性更强。齿轮箱的输入端面完全匹配Nema17步进电机的安装孔位，采用四角螺丝锁紧的固定方式，安装时无需额外制作转接板，可直接与同规格步进电机同轴装配，输出轴采用标准外螺纹轴设计，可直接适配同步轮、联轴器、丝杠螺母等常见传动连接件，安装边界完全遵循Nema17标准的42mm见方安装尺寸，输出端轴伸长度经过优化，既保证连接强度，又不会因为轴伸过长带来传动偏摆问题。箱体采用分层堆叠的结构设计，外层壳体兼顾散热与结构防护，能够在日常车间环境下阻挡粉尘进入传动腔，延长齿轮组件的使用寿命，内部齿轮采用等强度设计，在保证传动精度的前提下尽可能降低加工难度，兼顾了使用性能与制造成本，非常适合小型自动化设备的批量配套使用。
