M72摩托车车架叉式挡泥板总成结构设计

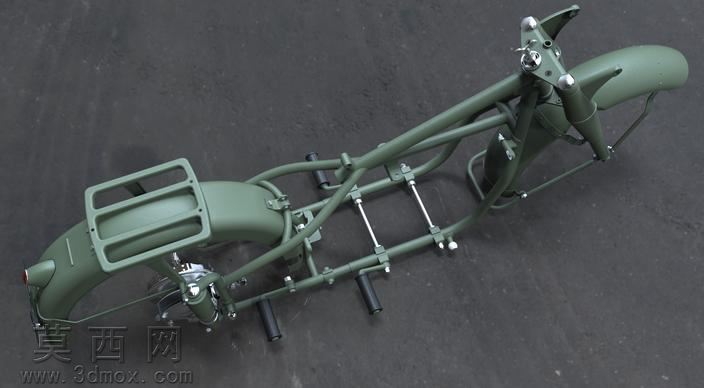

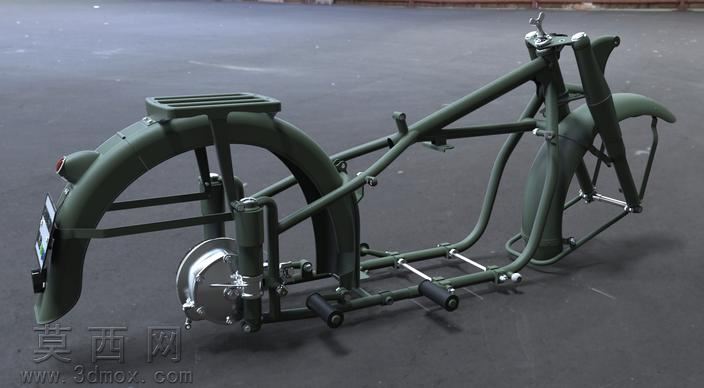

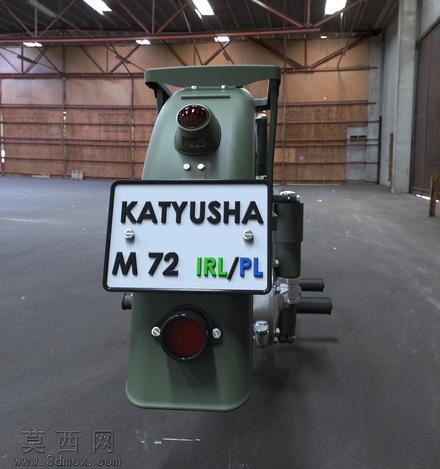

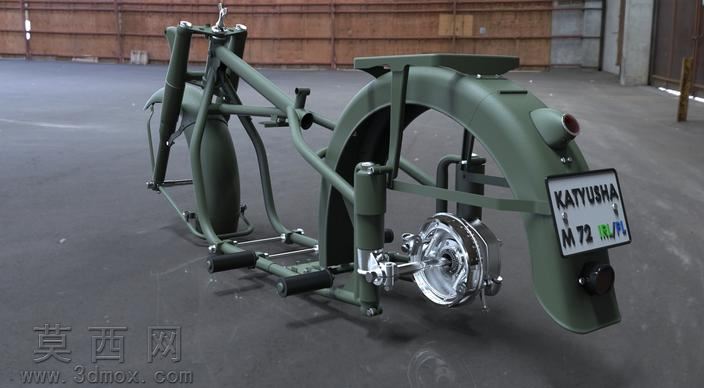

本作品为M72复古摩托车的车架、叉式结构与后挡泥板总成三维建模设计，整体建模过程严格遵循复古边三轮摩托车的原厂结构比例，在三维软件中先完成基准坐标系搭建，以摩托车前后轮安装轴线、转向立管轴线为核心定位基准，逐段绘制车架钢管的空间路径，通过扫掠特征生成不同管径的车架管材实体，对管材衔接的焊接位置做了贴合实际工艺的圆角过渡处理，还原了老式摩托车车架的焊接结构特征。建模过程中对前叉安装位、脚踏固定座、后摇臂连接轴座等关键受力位置做了结构强化的细节刻画，所有安装孔位的孔径、孔距均参考实车测绘数据设置，保证各部件的装配匹配度。后挡泥板部分采用曲面建模方式，先绘制多组不同截面的轮廓曲线，通过放样生成流畅的弧形泥板主体，对泥板边缘的卷边结构、尾部牌照安装位、尾灯固定座做了精细化的实体建模，还原了军绿色复古摩托挡泥板的厚重质感。材质渲染阶段，车架主体做了军绿色哑光烤漆材质调整，还原金属管材表面烤漆的细微颗粒质感，对车把安装座、脚踏、刹车机构等金属部件做了镀铬亮面金属材质调试，模拟老式摩托车镀铬件的镜面反射效果，后轮毂的刹车鼓部分做了铸铝材质的哑光金属质感调整，区分不同金属部件的材质差异。叉式连接结构部分完整还原了前叉与车架立管的转向连接结构，对转向轴承的安装位、减震固定座的结构做了分层建模，清晰展示各部件的装配层级关系。整体设计思路围绕复刻经典M72摩托车“卡秋莎”版本的原厂车架结构展开，在保证外观还原度的基础上，对部分结构做了适配现代加工工艺的微调，既保留了老式军用摩托车的粗犷复古质感，也让模型结构具备实际生产参考的可行性，模型中还还原了专属定制的车牌细节，呼应车型的命名主题，让整体模型的细节完整度更高，各部件之间的装配间隙都经过反复调整，避免出现部件干涉的问题，从车架主体到细小的固定螺丝、线束固定卡扣都做了对应建模，完整呈现老式摩托车底盘总成的完整结构形态。
