手动皮带印花压印工装结构设计

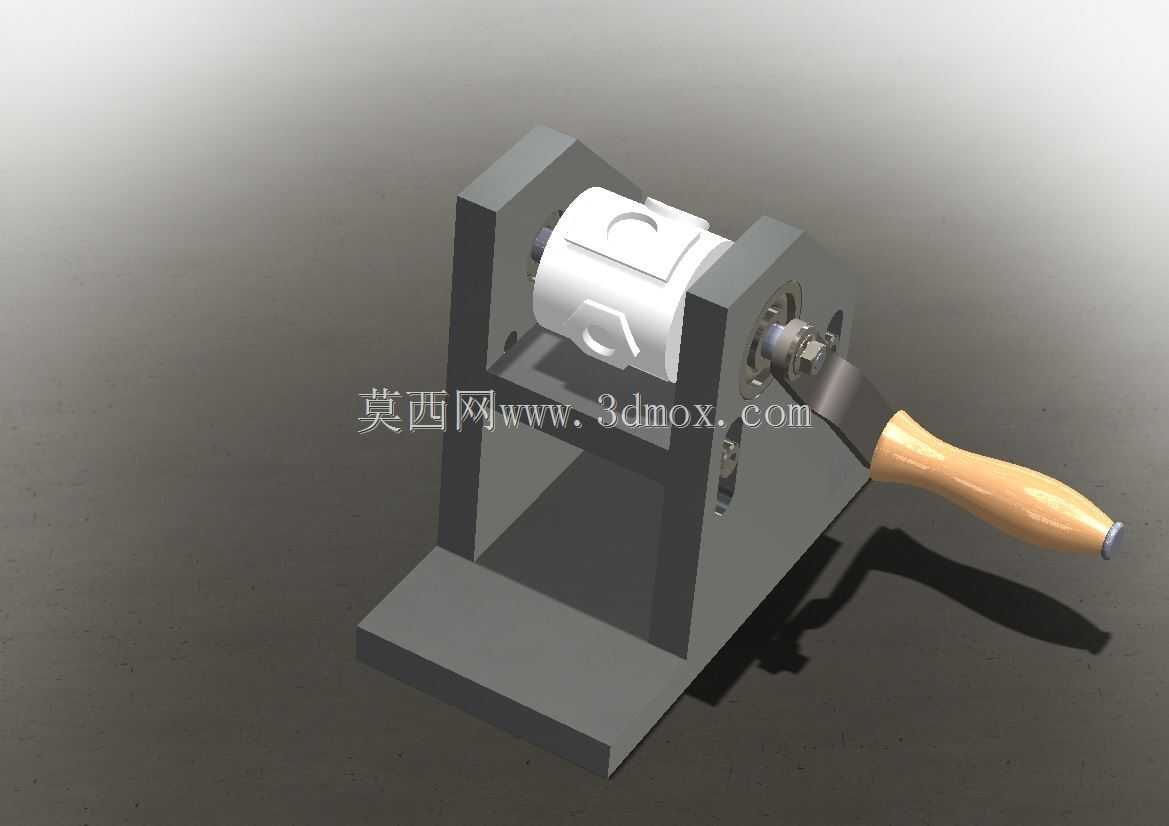

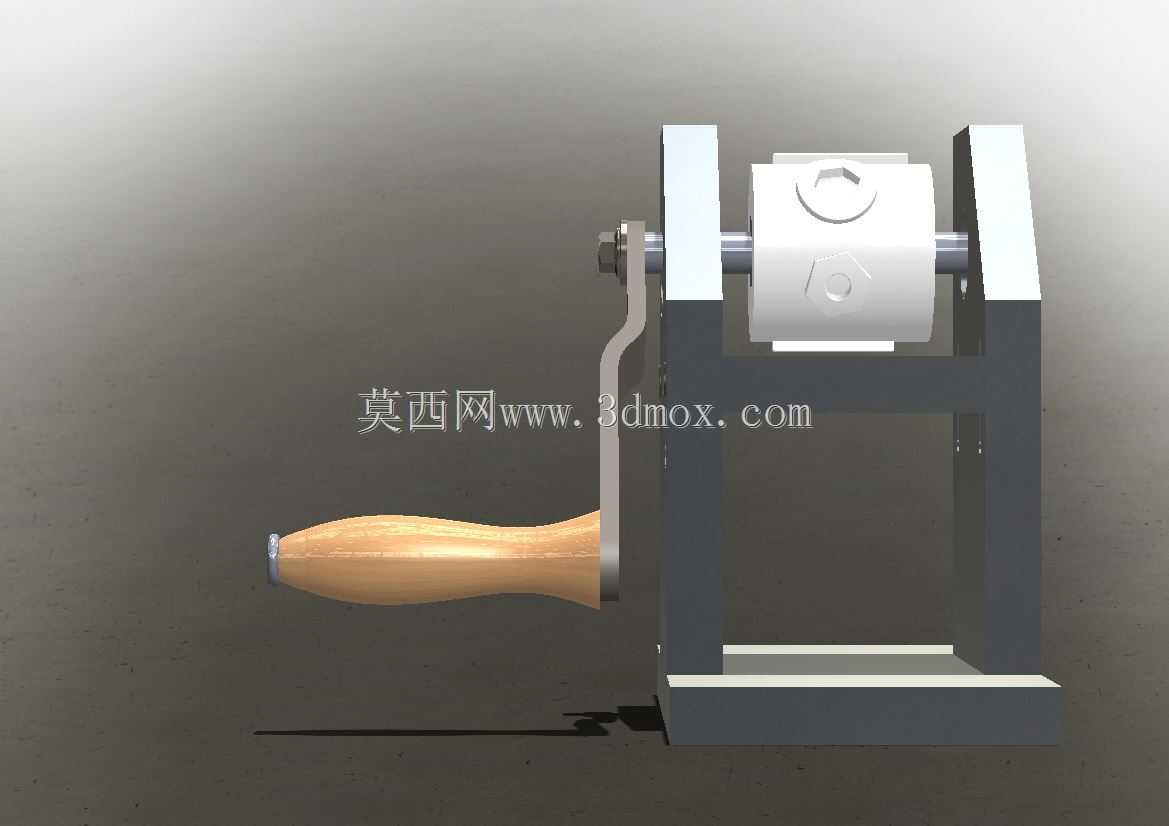

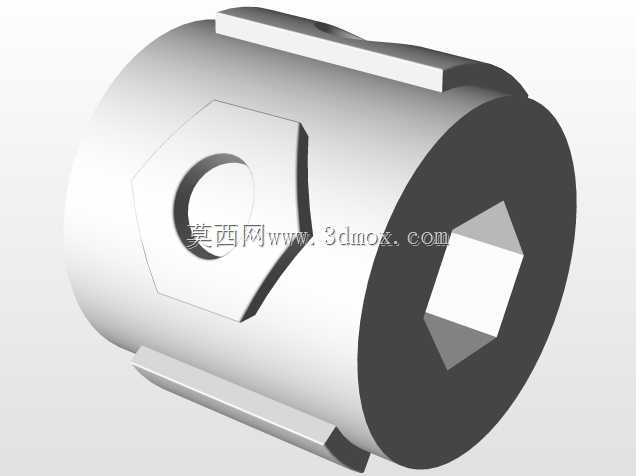

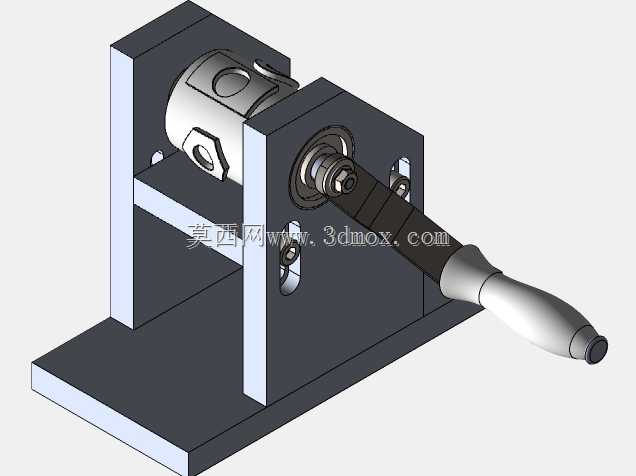

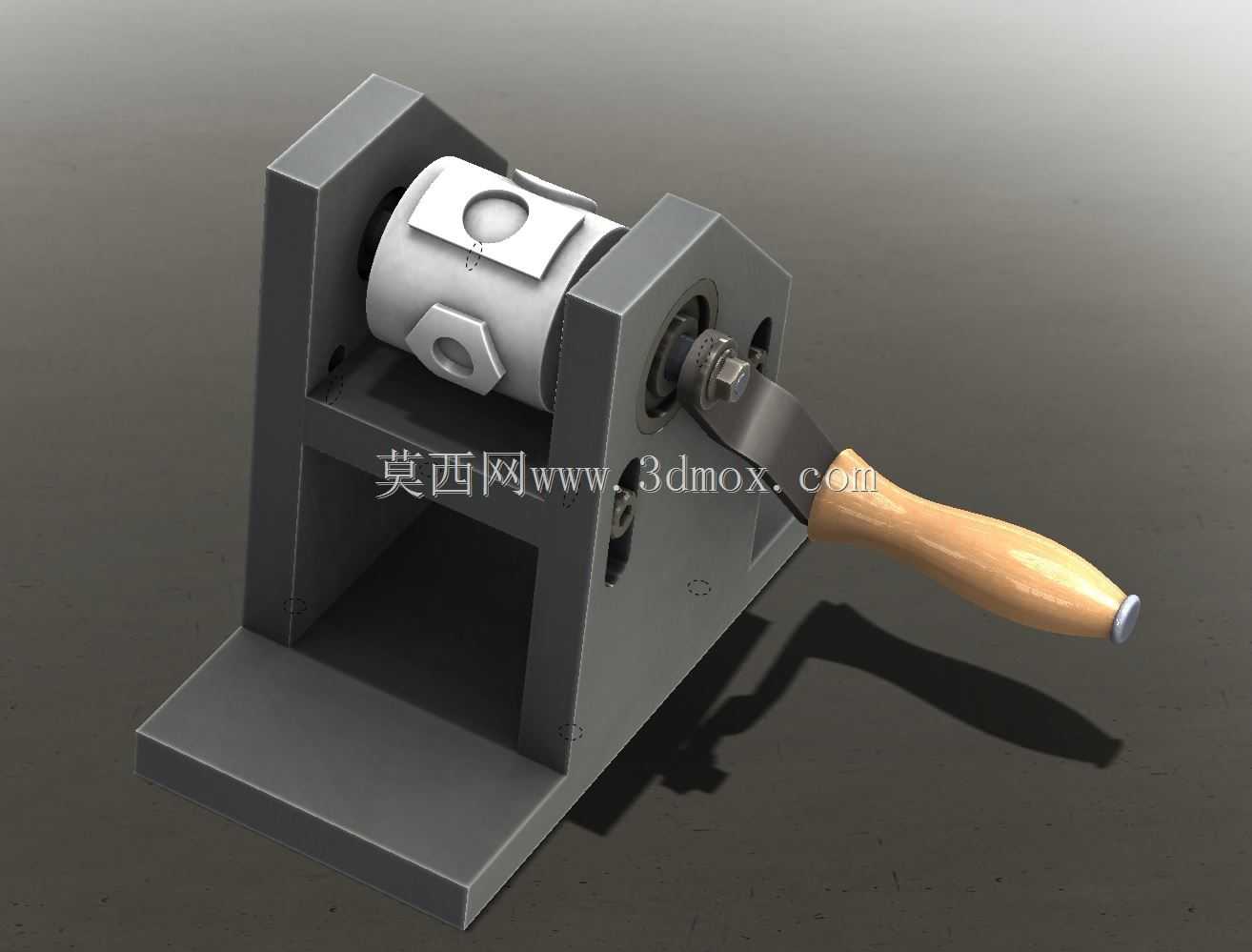

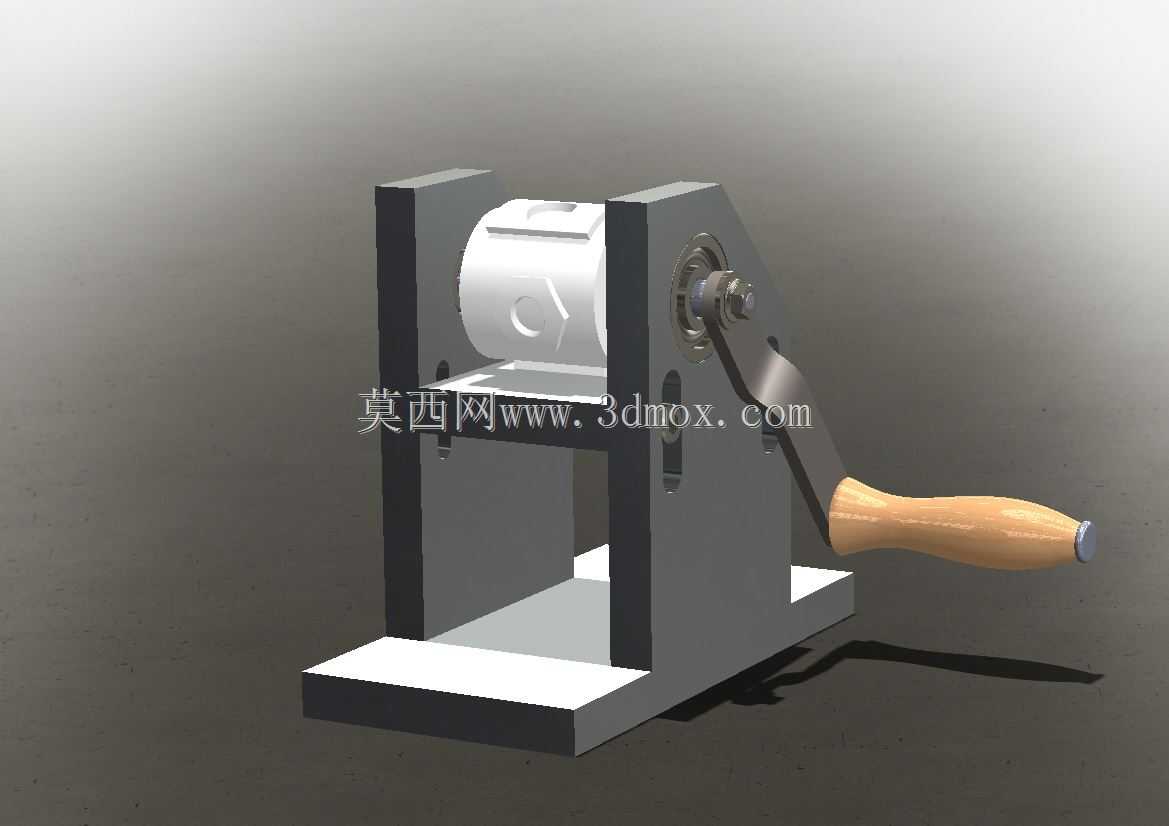

这款手动皮带印花压印工装，主要面向皮具加工小作坊、手工皮具工作室、定制皮具门店的小批量皮带加工场景，可完成皮带表面的图案压印、标识压花、装饰纹样成型作业，适配不同宽度的植鞣革、头层牛皮等常用皮带材质的冷压或预热压印工序，相比大型自动化压花设备，无需外接气源或电源，占用操作空间极小，适合零散定制单、打样试制、小批量生产的作业需求。工装整体采用框架式立式结构，底部为整块平整安装底板，可通过螺栓固定在常规木质或金属操作台上，安装时仅需在台面预留对应四个M8螺栓的过孔位置即可，整体占地尺寸不超过普通A3纸张幅面，不会过多占用操作台的作业空间，适配多数小型皮具加工场地的布局要求。核心作业部分为可快换的印花辊筒与侧压定位结构，辊筒表面可根据加工需求更换不同纹样的印花模具，更换时仅需抽出固定轴即可完成模具拆装，无需拆解整个工装主体，能快速切换不同的印花图案，满足多款式皮带的快速换产需求。侧方配置的木质手柄通过偏心轮结构与压合辊连接，操作时向下扳动手柄即可带动压合辊向印花辊靠拢，将穿入辊间的皮带压紧，匀速拉动皮带即可完成整段皮带的连续印花作业，手柄的力臂长度经过匹配设计，操作时无需施加过大的腕部力量，即可提供足够的压合压力，保证皮面印花的深浅均匀一致。当前结构设计中，辊筒两端的支撑轴承预留了标准SKF Y系列轴承的安装位，可保证辊筒转动时的同轴度，避免压印过程中出现压力不均、纹样错位的问题；框架两侧的支撑板采用加厚钢板加工，可承受压合时的侧向张力，长期使用不会出现框架变形的问题。针对不同宽度皮带的加工需求，结构预留了侧导板的安装位置，加装导板后可对皮带的进给方向进行限位，避免皮带进给时出现偏移，保证印花纹样始终处于皮带的居中位置；工作台面与模具之间的间隙可通过轴端的调节螺母进行微调，适配不同厚度的皮革材料压印需求，压印深度可根据皮革材质、纹样深浅要求灵活调整，避免压力过大导致皮面压穿、或压力过小导致纹样模糊不清的问题。整体结构没有复杂的传动部件，日常维护仅需定期在转轴位置加注润滑脂即可，故障率极低，非常适合缺乏专业设备维护能力的小型加工场景使用，相比纯手工敲压印花的作业方式，可大幅提升印花的均匀度与作业效率，降低手工操作的劳动强度。
