蜗杆传动式齿轮减速箱体结构设计

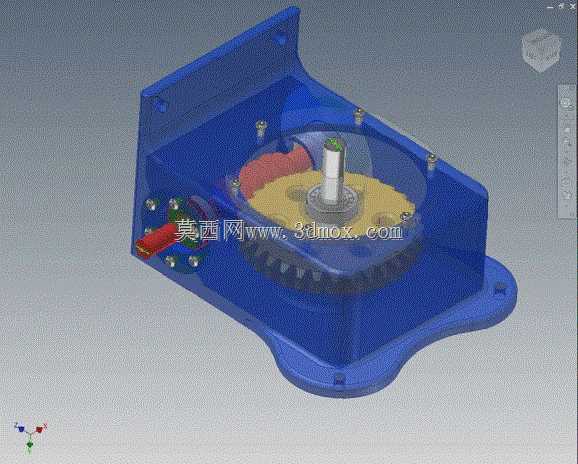

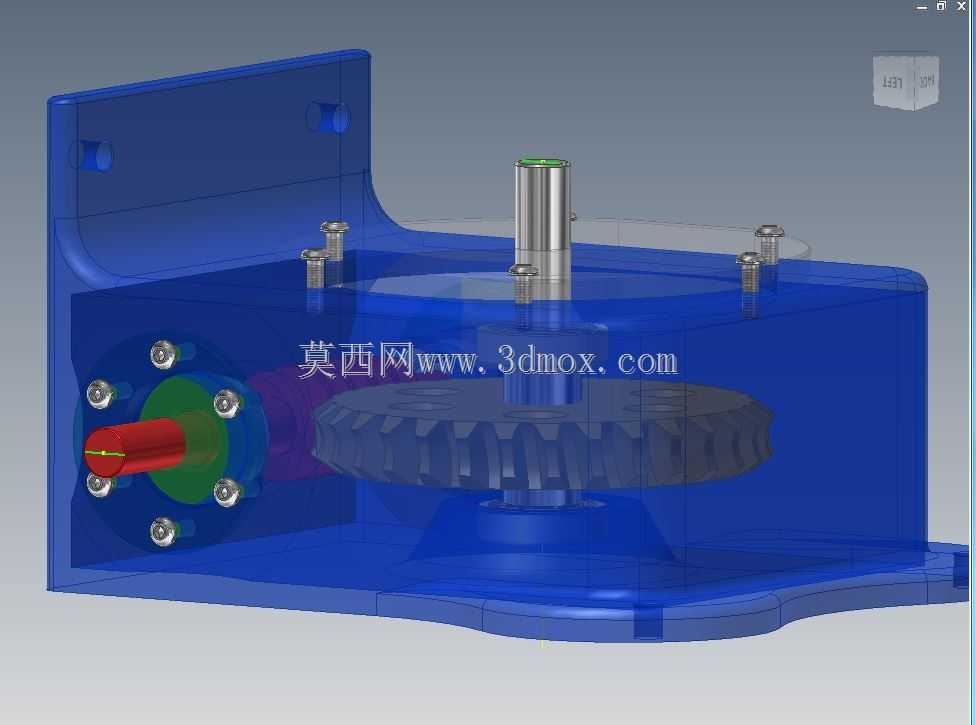

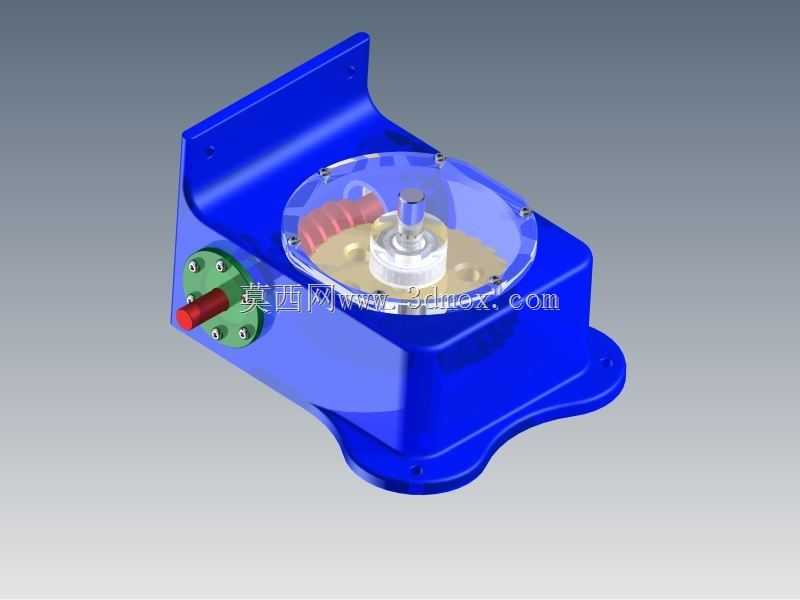

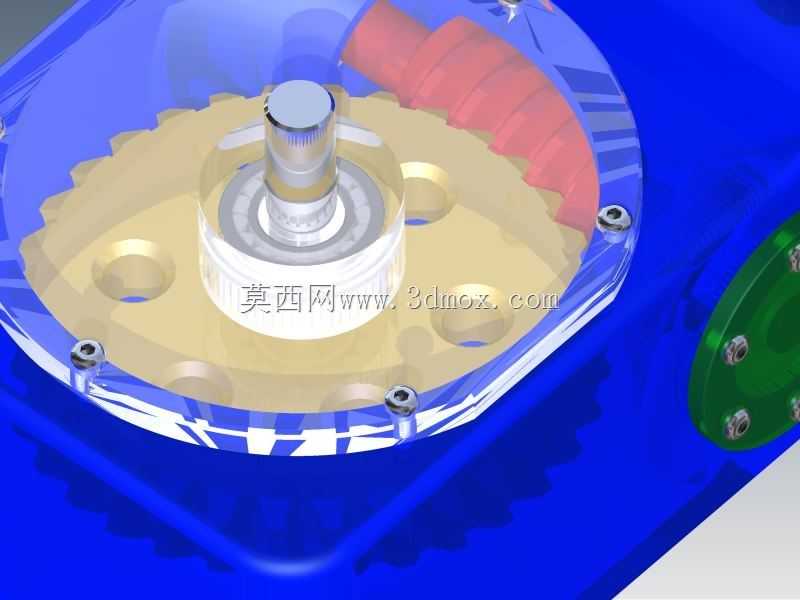

这款蜗杆传动齿轮箱主要应用于中小功率的传动减速场景，常见于小型自动化输送设备、轻工生产流水线、小型物料提升装置以及精密实验传动机构中，能够在输入高转速的工况下稳定输出低转速大扭矩，适配对传动平稳性、安装空间有一定要求的动力传递环节。该齿轮箱采用蜗杆与蜗轮啮合的核心传动结构，相比普通圆柱齿轮减速结构，具备更大的单级传动比，能够在紧凑的箱体空间内实现较高的减速比，同时啮合过程中多齿同时接触，传动冲击小、运行噪音低，还具备一定的反向自锁特性，可避免输出端负载带动输入端反转，提升设备运行的安全性。箱体采用一体化铸造型腔结构设计，外侧设置带安装孔的固定支脚，支脚与箱体主体做了加强筋过渡处理，既能够保证箱体整体的结构刚性，抵御传动过程中啮合产生的径向与轴向作用力，避免箱体受力变形影响齿轮啮合精度，也能通过支脚的安装孔快速完成与设备机架的固定对接，安装边界清晰，不需要额外设计复杂的转接支架。设计过程中充分考虑了内部组件的装配逻辑，箱体预留了轴承安装位、端盖固定螺孔以及输入输出轴的伸出通道，蜗杆输入端从箱体侧部伸出，蜗轮输出轴从箱体上部伸出，轴系布局合理，既方便内部蜗轮、蜗杆、轴承、密封件的依次装配，也能让啮合区域充分沉浸在箱体内的润滑油中，依靠齿轮转动带起的润滑油实现啮合面与轴承的自润滑，减少日常维护的频次。箱体上盖采用透明可视设计，能够直观观察内部齿轮的啮合状态与润滑油液位，方便日常巡检时快速判断设备运行状态，侧部还预留了注油与放油的接口位置，兼顾了使用过程中的维护便利性。整体结构紧凑，外形轮廓规整，没有多余的外凸结构，能够适配狭小的设备安装空间，传动过程中动力传递效率稳定，可长时间连续运行在额定负载工况下，适配多种需要减速增扭的小型机械传动场景。
