本田VF750摩托车发动机油底壳结构设计

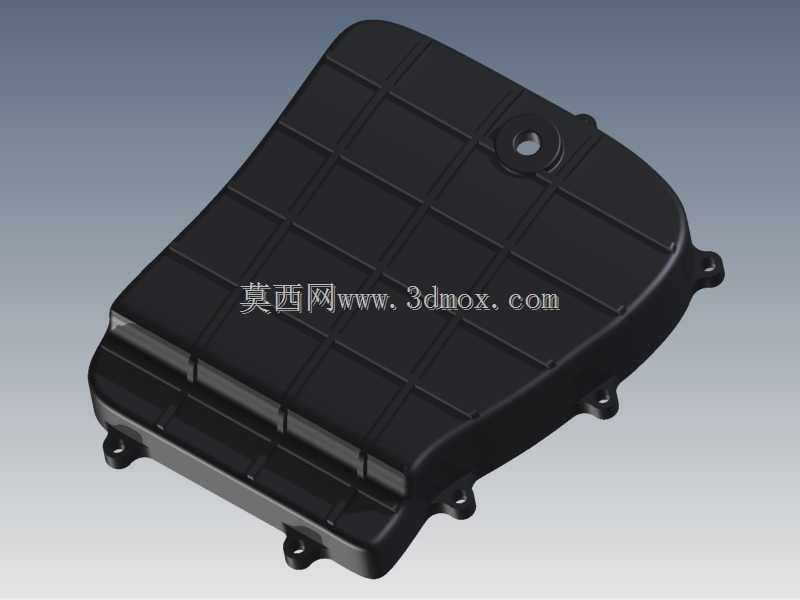

　　油底壳作为发动机润滑系统的核心承载壳体，在摩托车动力单元中承担着封闭曲轴箱下部、存储循环机油、为机油泵提供稳定供油液面的核心作用，同时需兼顾运行过程中的机油散热、杂质初步沉降以及曲轴箱下部密封防护功能，是动力总成下部防护与润滑系统正常运转的关键结构件。该款油底壳适配V型四缸摩托车发动机的下部安装边界，整体轮廓随曲轴箱下部安装面的异形走势设计，边缘布置的多个带安装孔凸耳与曲轴箱下沿的安装位一一对应，安装时通过密封垫压紧实现结合面的静密封，避免机油渗漏同时阻挡外部泥水、灰尘进入曲轴箱内部。壳体上表面的网格状加强筋结构并非装饰设计，而是在满足壳体轻量化要求的前提下，通过筋条的结构补强提升壳体整体刚性，

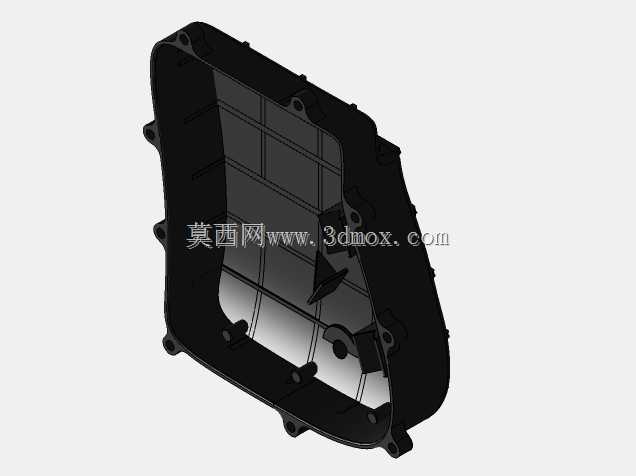

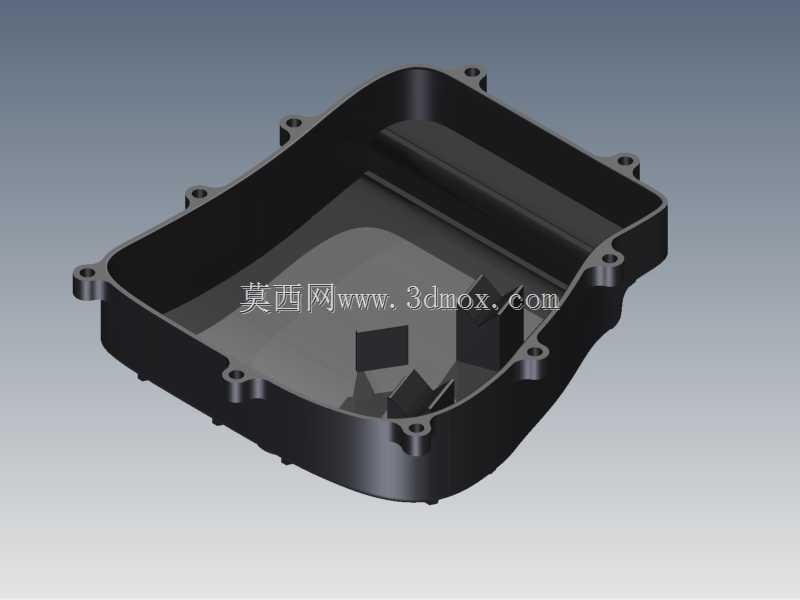

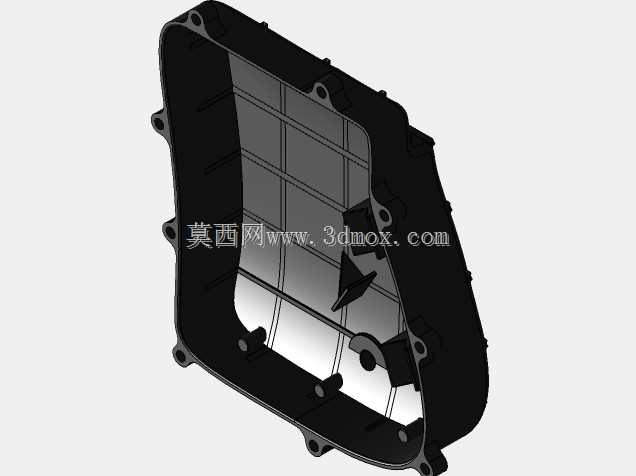

　　抵消摩托车行驶过程中路面颠簸带来的振动冲击，同时增大壳体与外部空气的接触面积，强化机油存储过程中的自然散热效果，帮助维持发动机机油的正常工作温度区间。壳体上部设置的带孔凸台用于安装机油液位检测部件，可实时反馈壳体内的机油存储量，提醒使用者及时检查补充机油，避免润滑不足导致的发动机磨损。壳体下部的阶梯式腔体设计，是结合曲轴连杆运动的下部轨迹避让需求做的结构优化，既保证曲轴运转时不会与油底壳内壁发生运动干涉，又能在腔体下部形成稳定的机油集滤区，即使车辆在倾斜过弯、加减速工况下，机油也能快速回流至集滤器吸油位置，避免机油泵吸空导致的润滑系统压力不足。设计过程中需严格匹配曲轴箱下沿的安装孔位坐标，控制安装结合面的平面度公差，

　　保证密封压紧力均匀分布，同时壳体内腔的深度需结合发动机额定机油加注量计算，预留足够的热膨胀空间，避免机油受热膨胀后从曲轴箱通风系统溢出。壳体外侧的安装凸耳均做了加厚过渡处理，分散螺栓压紧时的局部应力，避免长期振动下出现安装孔开裂的问题，整体壁厚在满足刚性与散热要求的前提下做了均匀化处理，避免成型过程中出现壁厚不均导致的变形缺陷。
