本田VF750发动机气门室盖结构设计

　　这款气门室盖是适配V型四缸动力单元的上部密封构件，主要应用在大排量摩托动力总成的缸盖上部区域，核心作用是封闭气门摇臂、凸轮轴等配气机构的上部腔体，隔绝外界灰尘、水汽进入配气机构工作区域，同时密封缸盖上部的润滑油道，避免机油飞溅泄漏，维持配气机构腔体内的压力平衡，为凸轮轴、气门摇臂等高速运动部件提供封闭的润滑工作环境。

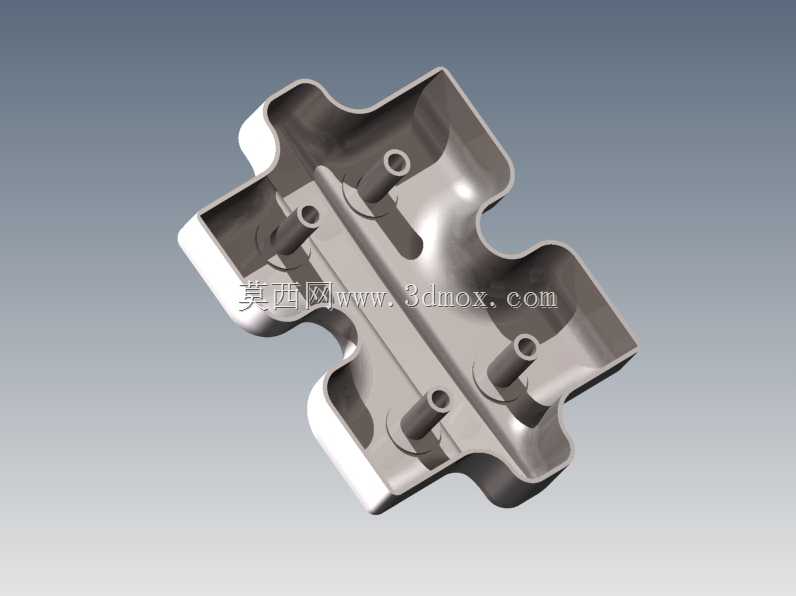

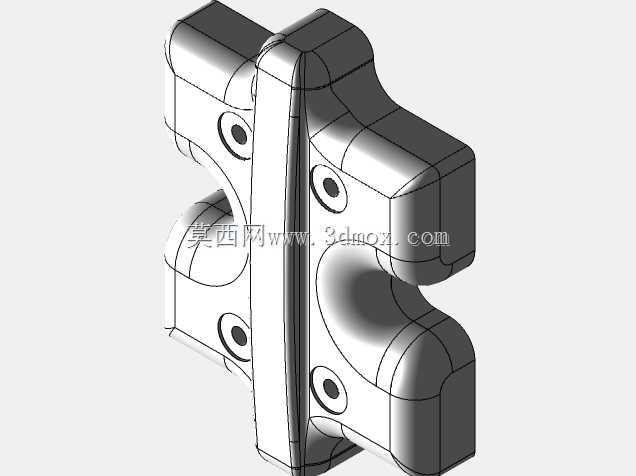

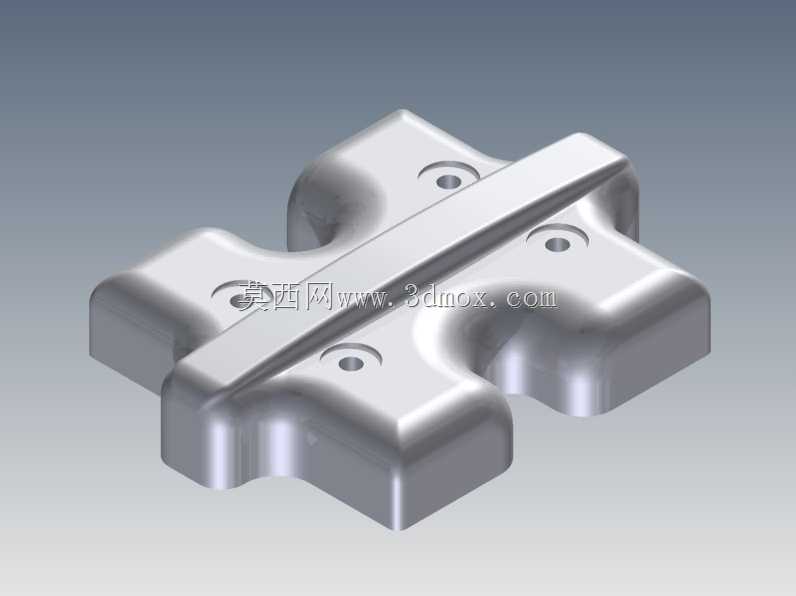

　　从结构设计来看，整体采用对称式十字布局，四个角位对应四个气缸的缸盖上部安装位，每个安装位都设置了同轴的螺栓过孔，孔位周边做了局部加厚凸台，用来分散螺栓紧固时的压应力，避免长期受振动出现应力开裂。中间的横向加强筋沿着盖体纵向中心布置，既提升了盖体整体的抗扭刚度，抵消发动机工作时产生的高频振动形变，也能在盖体压铸成型时减少薄壁区域的收缩变形，提升成品的平面度公差。盖体边缘采用圆弧过渡的厚壁翻边结构，和缸盖结合的面做了精加工平面处理，安装时配合密封垫可以实现可靠的静密封，避免高温机油从结合面渗漏。

　　安装边界方面，四个安装孔的位置度公差控制在0.1mm以内，保证和缸盖螺纹孔精准对位，盖体总高度控制在较低范围，不会和摩托的车架、油箱下部结构产生干涉，适配原车的上部安装空间。盖体的壁厚采用渐变设计，安装凸台区域壁厚较厚，中间薄壁区域在保证刚度的前提下尽可能做薄，兼顾结构强度和轻量化需求，减少动力总成上部的额外重量，降低整车重心。

　　在实际使用场景中，这类气门室盖长期处于高温、高振动的工作环境，设计时充分考虑了热胀冷缩的形变余量，加强筋的布局可以引导热形变均匀释放，避免因热应力导致结合面翘曲出现渗漏。同时盖体的外形曲面做了顺滑过渡处理，没有尖锐棱角，既方便压铸生产时的脱模，也能减少装配过程中对操作人员的划伤风险，表面的光滑曲面也不容易积留油污，日常维护时擦拭清理更加便捷。
