两款尺寸粘背式电缆扎带固定支架

　　日常做电控柜内部布线、消费电子壳体内部走线、小型自动化设备线束整理的时候，经常会遇到线束需要沿板面固定、又不想在安装基材上打孔破坏结构的场景，这款粘背式扎带支架就是针对这类需求设计的固定件。做结构设计的时候最先要考虑的是安装边界，这款支架采用方形粘背底座，底座底面整面覆盖背胶，安装时只需要保证安装面清洁无油污、无浮尘，将背胶离型纸撕掉后按压在安装平面上即可完成固定，不需要额外钻孔、打螺丝，对于薄钣金、塑料壳体、玻璃面板这类不能打孔或者打孔会影响结构强度、外观完整性的基材非常友好，不会破坏基材原有结构，安装效率比螺丝固定的支架高很多，适合批量布线的装配场景。

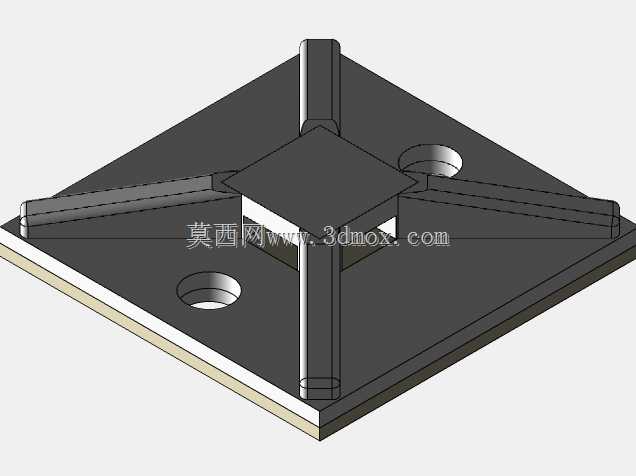

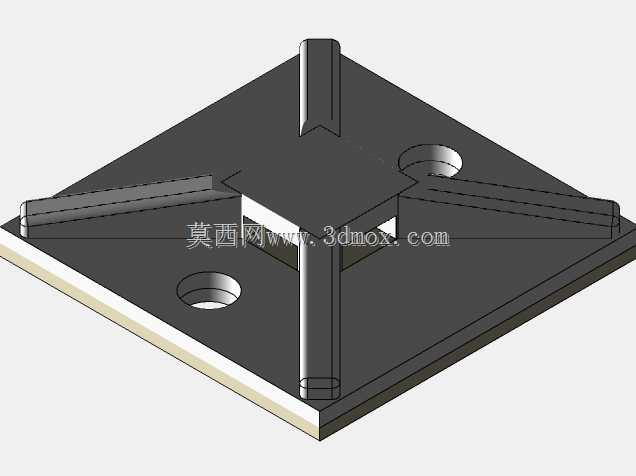

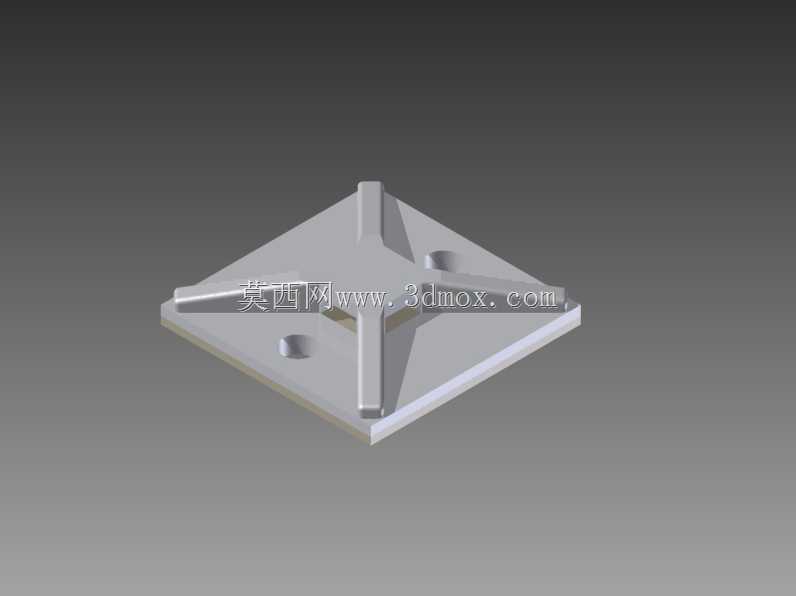

　　支架的功能核心是给扎带提供可靠的固定点位，底座上方设置了十字交叉的扎带穿槽，不管是沿着哪个方向走线的线束，都可以选择对应的穿槽穿过扎带，不需要刻意调整支架的安装角度来适配走线方向，现场装配的灵活性很高。这次整理的模型包含两种常用尺寸，小尺寸款适合固定直径3-8mm的细线束，比如传感器信号线、低压控制线这类线径较细的线束，占用安装空间小，不会在紧凑的安装腔体内挤占多余空间；大尺寸款可以适配直径8-15mm的粗线束，比如多芯电源线、通讯总线这类线径较粗的线束，固定后承重能力更强，不会因为线束自身重量或者设备运行的振动导致支架脱落。

　　设计的时候特意在底座四个角做了圆弧过渡，避免尖锐的直角在装配或者后期维护的时候刮破线束外皮，造成绝缘破损的安全隐患；十字筋条的位置做了加厚处理，扎带拉紧的时候筋条不会因为扎带的勒紧力出现断裂变形，长期使用的可靠性有保障。背胶选用的是耐温型亚克力胶，在-20℃到80℃的常规工业使用环境下都能保持足够的粘接强度，不会因为设备运行发热或者低温环境出现脱胶的情况。在做三维建模的时候，特意把背胶的厚度、扎带穿槽的宽度公差都做了明确的标注，导入装配体的时候可以直接和安装面做配合，不需要额外调整尺寸，不管是做布线仿真还是出加工件的图纸都能直接使用，也可以根据实际使用的扎带宽度调整穿槽的尺寸，适配不同规格的自锁式扎带。这类固定件虽然属于很小的结构辅件，但在实际布线作业里对整理线束走向、避免线束晃动干涉运动部件、提升设备内部布线规整度有很重要的作用，选对合适尺寸的支架能大幅减少后期线束维护的工作量，也能避免线束杂乱导致的散热不畅、信号干扰等问题。
