计算机鼠标注塑成型模具三维结构设计

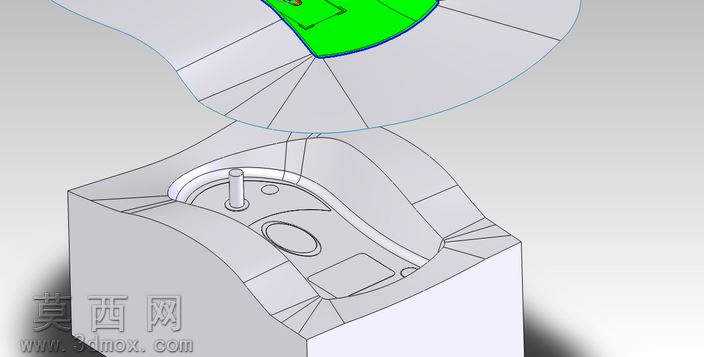

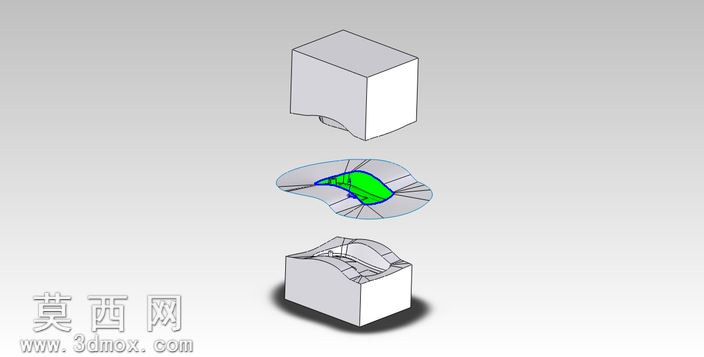

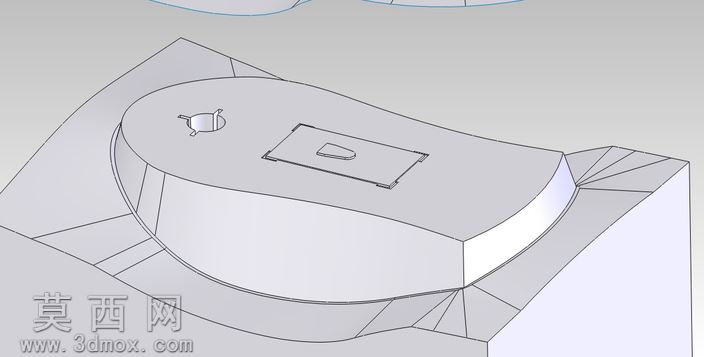

本作品为计算机鼠标外壳的注塑成型模具三维设计，建模过程严格遵循注塑模具设计规范，完整还原了鼠标型腔的曲面构造与模具整体装配结构。建模阶段首先基于鼠标外壳的外观曲面数据，通过曲面缝合、加厚、偏移等操作构建出精准的产品内外面，再依据注塑成型的工艺要求，依次完成分型面的创建、型腔与型芯的拆分，分型面设计充分贴合鼠标外壳的复杂曲面走势，在鼠标按键区域、滚轮安装位、侧边弧度位置做了顺滑过渡处理，避免出现尖角与薄钢位，保障模具加工可行性与成型时的料流顺畅。模具整体采用单型腔模架结构，型芯部分完整复刻了鼠标外壳的内部安装结构，包括按键支撑柱、滚轮安装槽、电路板定位柱等精细特征，所有特征的拔模角度经过反复校验，确保成型后产品可顺利脱模，不会出现粘模、刮伤外观面的问题。型腔部分精准还原鼠标上壳的外观曲面，曲面精度控制在注塑成型公差允许范围内，保证成型后的鼠标外壳外观顺滑无凹痕、无熔接痕缺陷。设计过程中充分考虑了注塑生产的实际需求，在型腔与型芯的对应位置规划了冷却水道的排布空间，预留了浇口与排气槽的设计位置，浇口位置选择在鼠标外壳的非外观面区域，避免浇口痕迹影响产品外观质感。材质设定上，模架部分采用标准模架钢材材质，型腔型芯部分赋予模具钢材质属性，渲染阶段通过不同材质的色彩区分，清晰展现模具的开合状态与各部件的装配关系，爆炸视图可直观展示模具各组成部分的拆分结构，清晰呈现产品在模具中的成型位置。整套模具设计兼顾了鼠标产品的外观精度要求与注塑生产的工艺合理性，所有结构特征均符合注塑模具的设计标准，可直接用于后续的模具加工工艺编制与数控加工程序生成，为鼠标外壳的批量注塑生产提供完整的三维结构参考。
